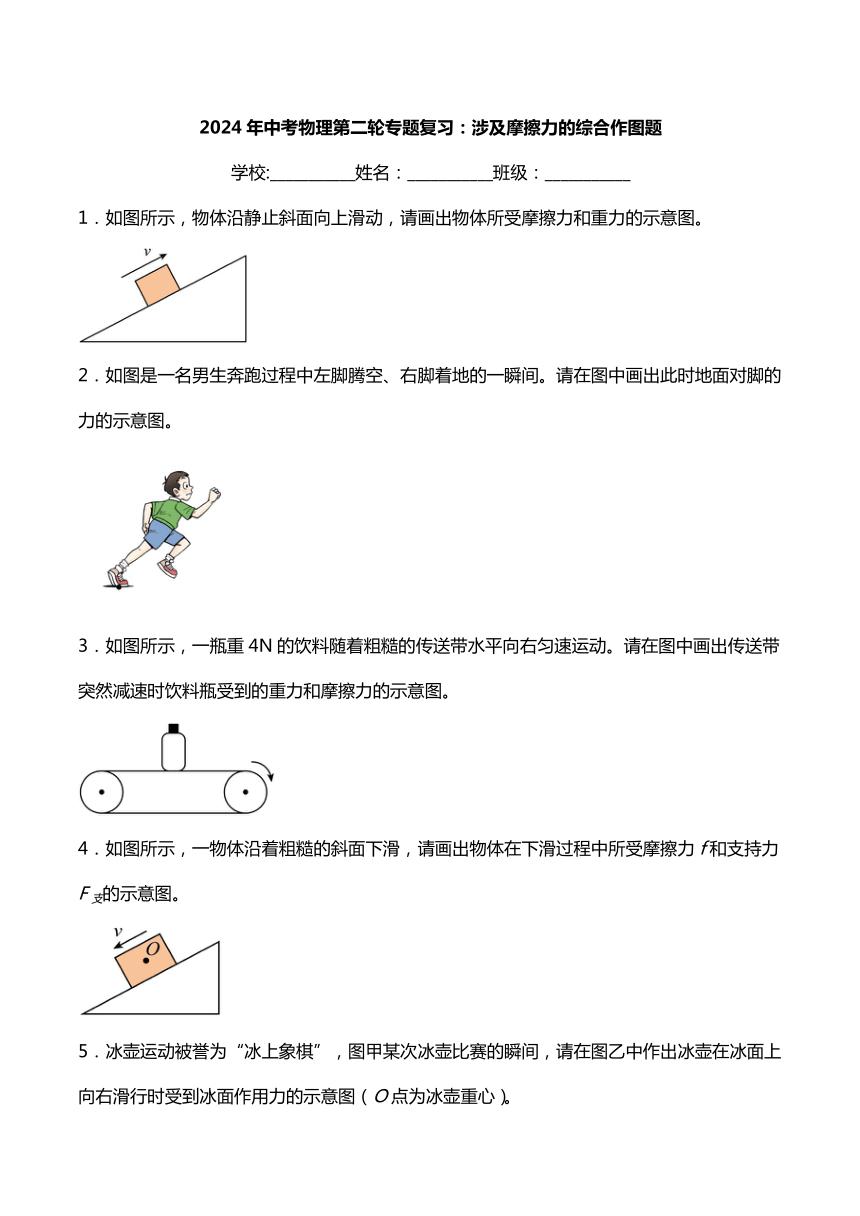

2024年中考物理第二轮专题复习：涉及摩擦力的综合作图题
学校:___________姓名：___________班级：___________
1．如图所示，物体沿静止斜面向上滑动，请画出物体所受摩擦力和重力的示意图。
2．如图是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间。请在图中画出此时地面对脚的力的示意图。

3．如图所示，一瓶重4N的饮料随着粗糙的传送带水平向右匀速运动。请在图中画出传送带突然减速时饮料瓶受到的重力和摩擦力的示意图。
4．如图所示，一物体沿着粗糙的斜面下滑，请画出物体在下滑过程中所受摩擦力f和支持力F支的示意图。

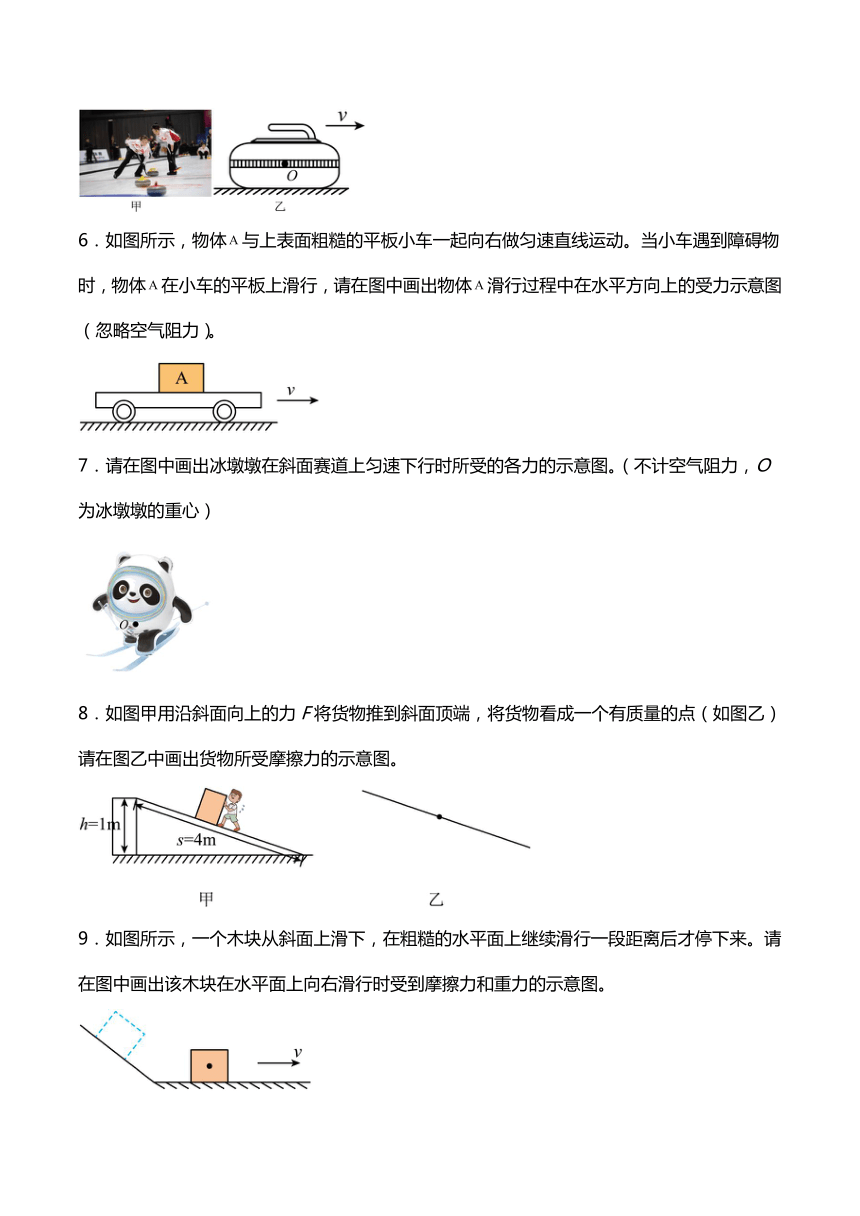

5．冰壶运动被誉为“冰上象棋”，图甲某次冰壶比赛的瞬间，请在图乙中作出冰壶在冰面上向右滑行时受到冰面作用力的示意图（O点为冰壶重心）。
6．如图所示，物体与上表面粗糙的平板小车一起向右做匀速直线运动。当小车遇到障碍物时，物体在小车的平板上滑行，请在图中画出物体滑行过程中在水平方向上的受力示意图（忽略空气阻力）。

7．请在图中画出冰墩墩在斜面赛道上匀速下行时所受的各力的示意图。（不计空气阻力，O为冰墩墩的重心）
8．如图甲用沿斜面向上的力F将货物推到斜面顶端，将货物看成一个有质量的点（如图乙）请在图乙中画出货物所受摩擦力的示意图。
9．如图所示，一个木块从斜面上滑下，在粗糙的水平面上继续滑行一段距离后才停下来。请在图中画出该木块在水平面上向右滑行时受到摩擦力和重力的示意图。

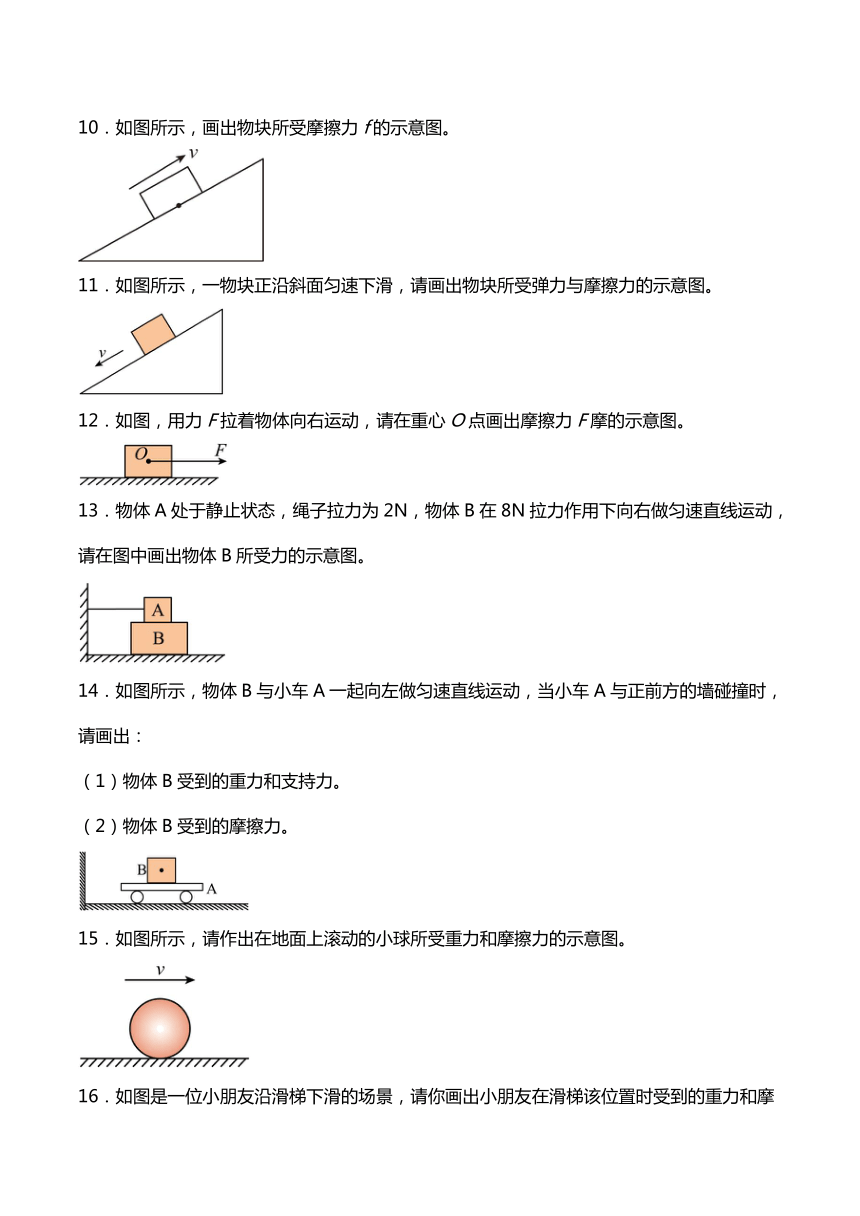

10．如图所示，画出物块所受摩擦力f的示意图。
11．如图所示，一物块正沿斜面匀速下滑，请画出物块所受弹力与摩擦力的示意图。
12．如图，用力F拉着物体向右运动，请在重心O点画出摩擦力F摩的示意图。
13．物体A处于静止状态，绳子拉力为2N，物体B在8N拉力作用下向右做匀速直线运动，请在图中画出物体B所受力的示意图。

14．如图所示，物体B与小车A一起向左做匀速直线运动，当小车A与正前方的墙碰撞时，请画出：
（1）物体B受到的重力和支持力。
（2）物体B受到的摩擦力。

15．如图所示，请作出在地面上滚动的小球所受重力和摩擦力的示意图。

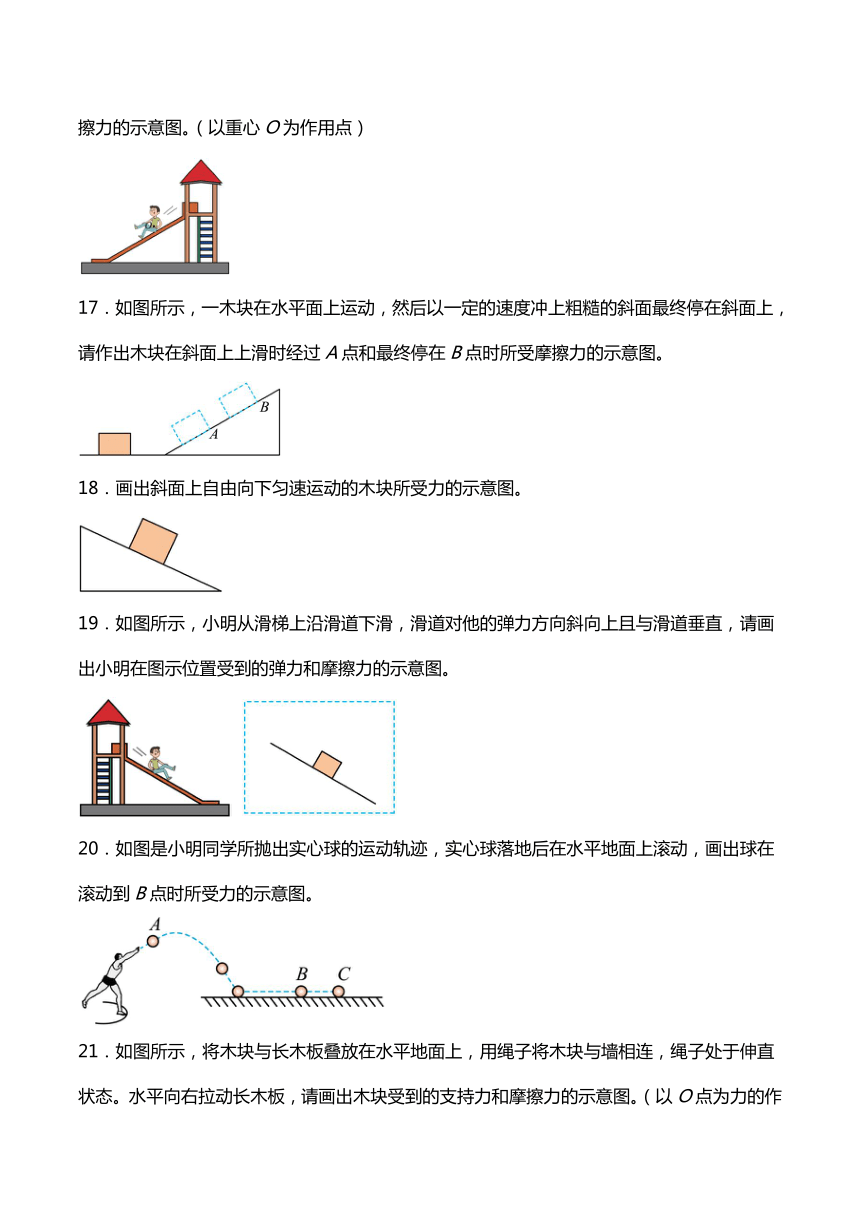

16．如图是一位小朋友沿滑梯下滑的场景，请你画出小朋友在滑梯该位置时受到的重力和摩擦力的示意图。（以重心O为作用点）

17．如图所示，一木块在水平面上运动，然后以一定的速度冲上粗糙的斜面最终停在斜面上，请作出木块在斜面上上滑时经过A点和最终停在B点时所受摩擦力的示意图。

18．画出斜面上自由向下匀速运动的木块所受力的示意图。

19．如图所示，小明从滑梯上沿滑道下滑，滑道对他的弹力方向斜向上且与滑道垂直，请画出小明在图示位置受到的弹力和摩擦力的示意图。

20．如图是小明同学所抛出实心球的运动轨迹，实心球落地后在水平地面上滚动，画出球在滚动到B点时所受力的示意图。

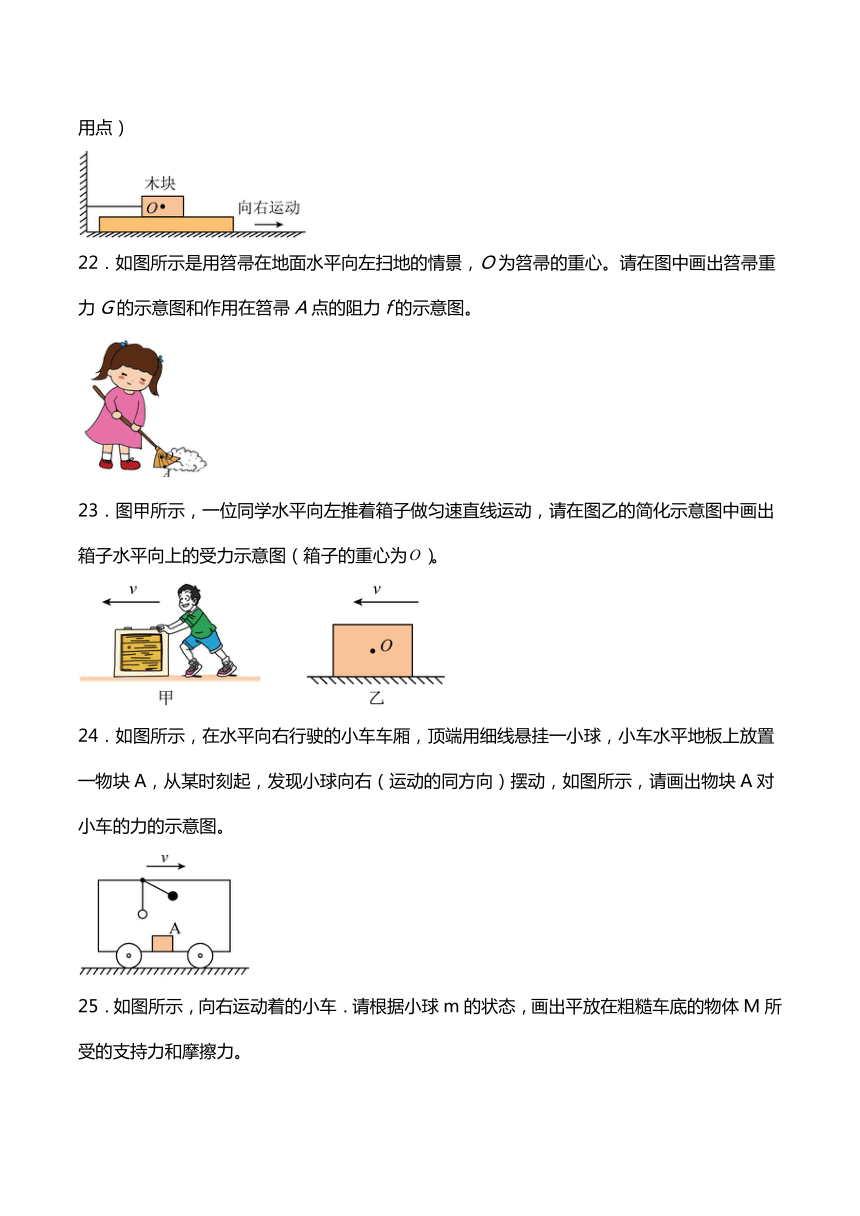

21．如图所示，将木块与长木板叠放在水平地面上，用绳子将木块与墙相连，绳子处于伸直状态。水平向右拉动长木板，请画出木块受到的支持力和摩擦力的示意图。（以O点为力的作用点）

22．如图所示是用笤帚在地面水平向左扫地的情景，O为笤帚的重心。请在图中画出笤帚重力G的示意图和作用在笤帚A点的阻力f的示意图。

23．图甲所示，一位同学水平向左推着箱子做匀速直线运动，请在图乙的简化示意图中画出箱子水平向上的受力示意图（箱子的重心为）。

24．如图所示，在水平向右行驶的小车车厢，顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向右（运动的同方向）摆动，如图所示，请画出物块A对小车的力的示意图。

25．如图所示，向右运动着的小车．请根据小球m的状态，画出平放在粗糙车底的物体M所受的支持力和摩擦力。

26．如图丙所示，甲、乙、丙三个完全相同的物体叠放在水平面上，用大小为6N的水平力F拉位于中间的物体乙，它们仍保持静止状态，画出物体乙对物体丙的摩擦力的示意图。

27．小军在整理房间时，用平行于水平地面的力推动玩具箱，如图所示，画出此时小军的左脚受到地面摩擦力的示意图（作用点为P点）。
28．如图，木板B在拉力F作用下缓慢向左移动，请画出物体A此时所受摩擦力的示意图。

29．如图，轻质弹簧一端固定在墙上，另一端被置于粗糙水平面上的物块M压缩一段距离，放手后物块仍静止。请画出此时物块M在水平方向的受力示意图。

30．如图，杂技演员匀速爬坡，请画出他的重力和斜面对独轮车的摩擦力示意图。
答案：
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
19．
20．
21．
22．
23．
24．
25．
26．
27．
28．
29．
30．
