第2章 大气污染控制技术基础
　　本章主要介绍大气污染物的基本性质、大气污染物的来源和产生机理。通过学习和掌握大气污染物的基本性质了解其来源和分类，熟悉和掌握各种燃料的种类及特性、燃料的燃烧条件对污染物产生的影响，了解清洁燃烧技术的基本知识。熟悉不同行业单位产生的大气污染物情况
学习指南：
2.3 大气污染控制设备的性能指标
2.3.1.废气处理量
　　废气处理量是衡量废气治理设备处理能力的指标，是指单位时间内废气治理设备处理各种废气的体积流量，一般用废气治理设备的进出口气体流量的平均值来表示废气治理设备的气体处理量。
式中：
Q1—废气治理设备入口气体在标准状态下的体积流量，m3/s或m3/h；
Q2—废气治理设备出口气体在标准状态下的体积流量，m3/s或m3/h；
Q—废气治理设备处理气体在标准状态下的体积流量，m3/s或m3/h；
2.3 大气污染控制设备的性能指标

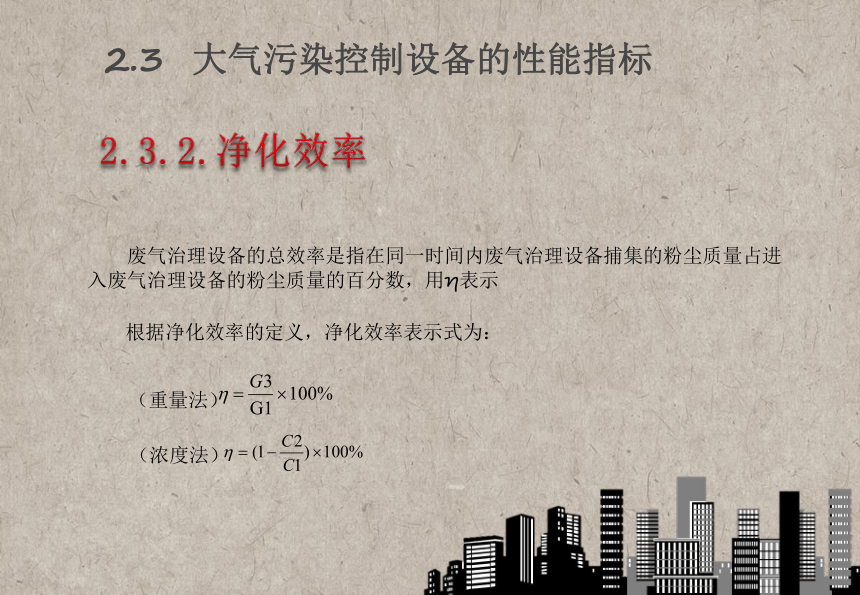

2.3.2.净化效率
　　废气治理设备的总效率是指在同一时间内废气治理设备捕集的粉尘质量占进入废气治理设备的粉尘质量的百分数，用η表示
根据净化效率的定义，净化效率表示式为：
（重量法）
（浓度法）
2.3 大气污染控制设备的性能指标
　　通过率是指在同一时间内，穿过废气治理设备的粒子质量与进入的粒子质量的比，一般用P(%)表示。
　　当两台废气治理设备串联使用时，1和2 分别表示第一级和第二级废气治理设备的净化效率，则除尘系统的总效率为
2.3 大气污染控制设备的性能指标

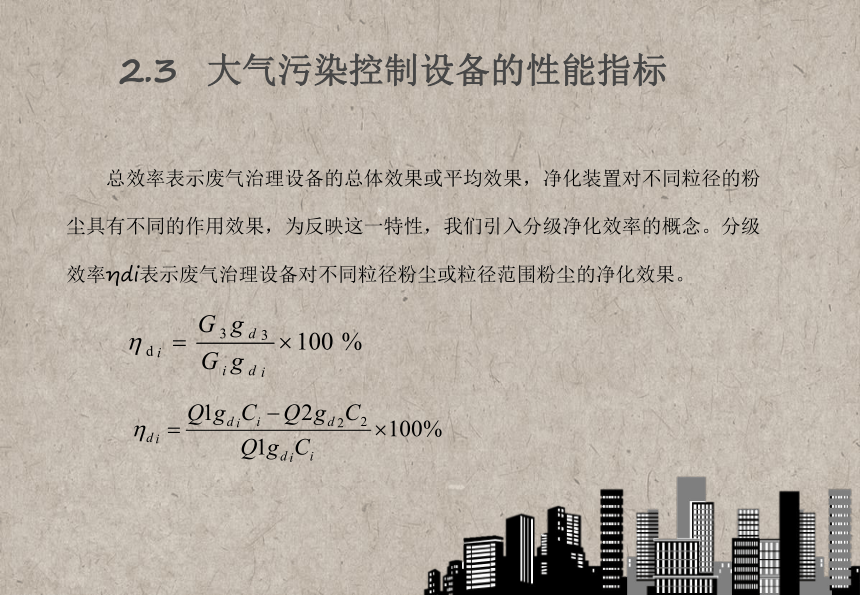

　　总效率表示废气治理设备的总体效果或平均效果，净化装置对不同粒径的粉尘具有不同的作用效果，为反映这一特性，我们引入分级净化效率的概念。分级效率ηdi表示废气治理设备对不同粒径粉尘或粒径范围粉尘的净化效果。
0～5 5～10 10～20 20～40 >40
质量分数/% 废气治理设备进口 20 10 15 20 35
废气治理设备出口 78 14 7.4 0.6 0
2.3 大气污染控制设备的性能指标
粉尘的粒径

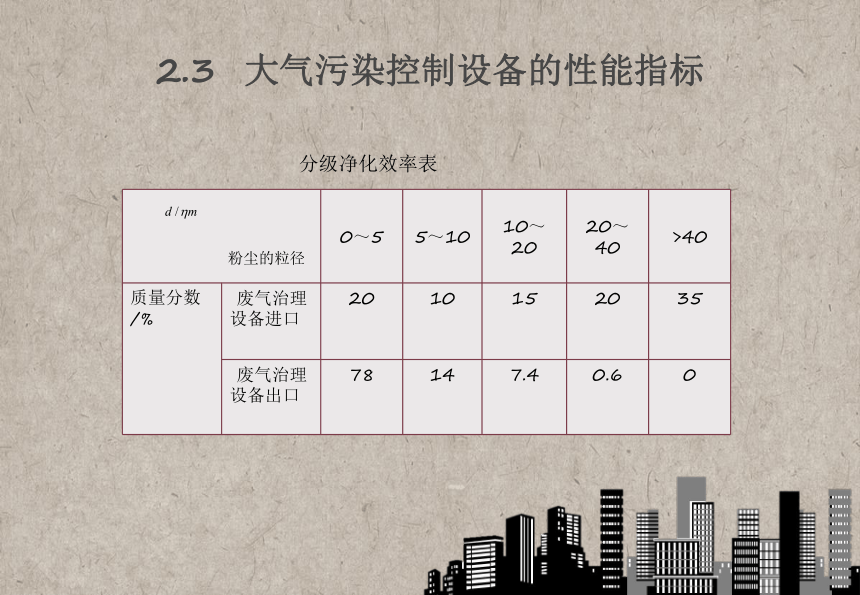

分级净化效率表
2.3 大气污染控制设备的性能指标
2.3.3 压力损失
　　含尘气体经过废气治理设备后会产生压力降，被称为废气治理设备的压力损失,单位是Pa。压力损失的大小除了与设备的结构形式有关之外，主要与流速有关。两者之间的关系为：
式中： ΔP—废气治理设备的压力损失，Pa；
ξ—净化装置的阻力系数；
ρ—气体的密度，kg/ m3；
ui—装置进口气体流速，m/s。
Δ
2.3.4 林格曼黑度和排放浓度
2.3 大气污染控制设备的性能指标
　　烟气林格曼黑度（浓度）是评价排放烟尘浓度的一项重要指标。林格曼黑度就是用视觉方法对烟气黑度进行评价的一种方法。
常用的测定装置有：
林格曼烟气浓度图
测烟望远镜
光电测烟仪
2.3 大气污染控制设备的性能指标
（1）林格曼烟尘浓度表的使用方法
（2） 使用林格曼图表时的注意事项
①不要面向太阳
②烟气出口处的背景上不应有高大的树木和建筑物
③观察者位置应与烟气流向成直角
④烟尘浓度表应保持清洁，弄脏或褪色时，应更换。
（3）林格曼黑度和烟尘浓度对比表
2.3 大气污染控制设备的性能指标
级数 烟气特点 黑色小块占总面积% 烟尘量（g/m3）
0 全白 0 0
1 微黑 20% 0.25
2 灰 40% 0.70
3 深灰 60% 1.20
4 灰黑 80% 2.30
5 全黑 100% 4.0~5.0
（4）林格曼烟气黑度图法测定的实 际技能实训——请参阅本教材第7章相关内容。
2.3 大气污染控制设备的性能指标
（1） 最高允许排放浓度 ：指处理设施后排气筒中污染物任何1小时浓度平均值
不得超过的限值；或指无处理设施排气筒中污染物任何1小时浓度平均值
不得超过的限值。一般用mg/m3表示。
（2）最高允许排放速率排放系数：指一定高度的排气筒任何1小时排放污染物的质量不得超过的限值。一般用mg/m3表示。
（3）排放速率：单位时间内向大气中排放污染物的量；Kg/h。
　　1．有一两级除尘系统，第一级为旋风除尘器，第二级为电除尘器，用于处理起始含尘浓度为15g／m3。游离二氧化硅含量8％以上的粉尘。已知旋风除尘器的效率为80％，若达到国家规定的排放标准，选用的电除尘器的效率至少应是多少
2.3 大气污染控制设备的性能指标
习题2.3
　　2.用旋风除尘器处理锅炉烟气，测得除尘器进口烟气温度450K，体积流量为10800m3/h，含尘浓9.0g/m3，静压强为450Pa（真空度）；除尘器出口气体流量为12000m3/h，含尘浓度为500mg/m3。已知该除尘器的入口面积为0.25m2，阻力系数为5.0。
　　⑴ 该除尘器的漏风率是多少？
　　⑵ 计算该除尘器的除尘效率。
　　⑶ 计算运行时的压力损失。
　　⑷ 是否达到国家二级排放标准，如果没达到‘采用袋式除尘器进行二次除尘净化，袋式除尘器的效率至少是多少？
2.3 大气污染控制设备的性能指标
　　3.用两级除尘系统处理含粉尘的气体。已知含尘气体流量为3.0m3/s ，工艺设备的产尘量为 22.5g/s，各级除尘器的除尘效率分别为70%和 96%。
　　⑴ 计算该除尘系统总除尘效率和粉尘排放量 ，粉尘排放浓度是否达标？
　　 ⑵ 若仅使用第一级除尘，粉尘排放浓度是否达标？
2.3 大气污染控制设备的性能指标
4.利用计算机办公软件学会自制简易的林格曼烟尘浓度表，实训学会林格曼烟尘浓度表的使用方法及注意事项。
