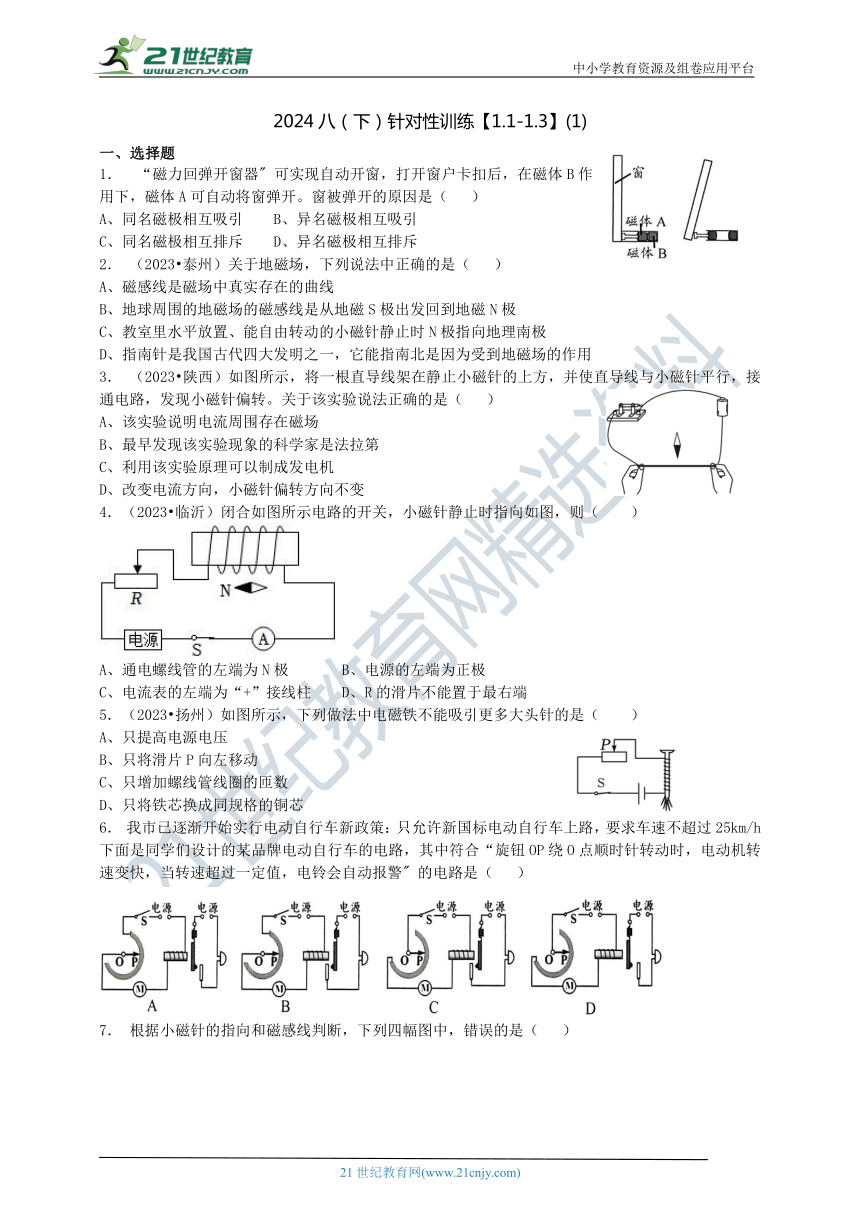

2024八（下）针对性训练【1.1-1.3】(1)
一、选择题
1． “磁力回弹开窗器" 可实现自动开窗，打开窗户卡扣后，在磁体B作用下，磁体A可自动将窗弹开。窗被弹开的原因是（ ）
A、同名磁极相互吸引 B、异名磁极相互吸引
C、同名磁极相互排斥 D、异名磁极相互排斥
2． （2023 泰州）关于地磁场，下列说法中正确的是（ ）
A、磁感线是磁场中真实存在的曲线
B、地球周围的地磁场的磁感线是从地磁S极出发回到地磁N极
C、教室里水平放置、能自由转动的小磁针静止时N极指向地理南极
D、指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用
3． （2023 陕西）如图所示，将一根直导线架在静止小磁针的上方，并使直导线与小磁针平行，接通电路，发现小磁针偏转。关于该实验说法正确的是（ ）
A、该实验说明电流周围存在磁场
B、最早发现该实验现象的科学家是法拉第
C、利用该实验原理可以制成发电机
D、改变电流方向，小磁针偏转方向不变
4．（2023 临沂）闭合如图所示电路的开关，小磁针静止时指向如图，则（ ）
A、通电螺线管的左端为N极 B、电源的左端为正极
C、电流表的左端为“+”接线柱 D、R的滑片不能置于最右端
5．（2023 扬州）如图所示，下列做法中电磁铁不能吸引更多大头针的是（ ）
A、只提高电源电压
B、只将滑片P向左移动
C、只增加螺线管线圈的匝数
D、只将铁芯换成同规格的铜芯
6． 我市已逐渐开始实行电动自行车新政策：只允许新国标电动自行车上路，要求车速不超过25km/h下面是同学们设计的某品牌电动自行车的电路，其中符合“旋钮OP绕O点顺时针转动时，电动机转速变快，当转速超过一定值，电铃会自动报警" 的电路是（ ）
7． 根据小磁针的指向和磁感线判断，下列四幅图中，错误的是（ ）
eq \o(\s\up7(),\s\do5(A、)) 　 eq \o(\s\up7(),\s\do5(B、))　 eq \o(\s\up7(),\s\do5(C、))　 eq \o(\s\up7(),\s\do5(D、))
8． （2023 天津）党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则（ ）
A、两灯都亮 B、两灯都不亮
C、只有绿灯亮 D、只有红灯亮
9． 磁力片是一种能拼出各种造型的玩具。每块磁力片每条塑料边内有一个可旋转的圆柱形磁体，如图所示。任意两块磁力片的塑料边靠近均能相互吸引。下列关于该磁体磁极分布最合理的是（ ）
A B C D
10．如图所示，这是一个自制的小指南针。用硬纸板和大头针制作指南针的底座，使缝衣针磁化后，穿过按扣的两孔，放在底座的针尖上，当小指南针静止后，针尖指向北方。则下列说法中正确的是（ ）
A、针尖能指北，是受到地球周围磁感线的作用
B、针尖是指南针的S极，针尾是指南针的N极
C、制作缝衣针的材料可以是金属铜
D、若自制指南针静止时明显偏离南北方向，说明该空间存在除地磁场以外的其他磁场
11．小华同学在教室里擦黑板时，发现当板擦靠近黑板时，会被吸附在黑板上。为了探究是黑板具有磁性还是板擦具有磁性，他设计了下列实验，能得出正确结论的是（ ）
A、用小磁针分别靠近板擦和黑板，小磁针都发生了偏转，说明黑板擦和黑板都具有磁性
B、将板擦的正面和反面靠近黑板，板擦都能吸附在黑板上，说明板擦一定具有磁性
C、将板擦用细线悬挂起来使其自由旋转，发现板擦静止时某侧边始终的指向东方，说明板擦一定具有磁性
D、将板擦用细线悬挂起来，发现板擦靠近黑板时细线偏离了竖直方向，说明黑板具有磁性
12．（2023 大连）【改编】如图是某道路限载报警器的工作原理图。电源电压不变，R1是力敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。下列说法不正确的是（ ）
A、电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B、检测时，车的质量越大电磁铁的磁性越强
C、力敏电阻R1的阻值随压力的增大而减小
D、若要提高设定的限载质量，应将滑片P向左移动
13．根据通电螺线管周围存在磁场(如图所示)的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的。下图中符合他假说的模型是（ ）
A、甲：电流沿经线由南向北 B、乙：电流沿纬线由西向东
C、丙：电流沿经线由北向南 D、丁：电流沿纬线由东向西
14．雾天能见度低，骑车易发生交通事故，要减速慢行。小姚想为自行车设计一种“雾灯”，以提示过往的行人和车辆。要求工作时灯泡能持续交替闪烁，忽略弹性衔铁和电磁铁线圈电阻，下列电路中，符合设计要求的是( )
eq \o(\s\up7(),\s\do5(A、))　 eq \o(\s\up7(),\s\do5(B、))　 eq \o(\s\up7(),\s\do5(C、))　 eq \o(\s\up7(),\s\do5(D、))
15．（2023 宿迁）在科技晚会上，小明给大家展示了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下沉或悬停在水中，它的原理如图所示（磁铁固定在活塞上），闭合开关S后，移动滑片P，使小瓶子悬停在图示位置。对此，以下分析正确的是（ ）
A、电磁铁的右端为S极
B、若将滑片P向右移，小瓶子将会上浮
C、小瓶子下沉时，小瓶子中的气体密度变小
D、小瓶子上浮时，小瓶子的瓶口处受到水的压强保持不变
二、填空题
16．（2023 大连）《论衡》中有关于用布摩擦过的琥珀吸引轻小的干草和天然磁石吸引铁针的记载。这是因为用布摩擦过的琥珀带了______，天然的磁石具有______。
17．（2023 济宁）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，线圈的左端为________极，此时活塞将向________运动，促使血液流动。
18．奥斯特实验：
（1）如图甲所示，将导线放在静止的小磁针上方且平行，触接电源负极后，发现小磁针发生偏转。由此可以得出结论：通电导体周围有　 　。
（2）如图乙所示，将电源正负极对调，重复上述实验步骤。发现小磁针　 　改变。由此可以得出结论：　 　方向与电流方向有关。
19．小金在做“探究通电螺线管外围的磁场分布”的实验。
(1)他在通电螺线管四周不同位置摆放多枚小磁针，最后它们静止在如图所示的位置，则通电螺线管外部的磁场与________磁体的磁场相似。
(2)当他改变通电螺线管中电流方向后，发现周围每个小磁针转动_______后重新静止下来。
20．（2023 菏泽）小明捡到一块废弃的正方体磁铁，为了探测其磁极性，他将相邻的三面分别用A、B、C标记，然后放在透明的塑料袋里，用细线悬挂起来。第一次将磁铁按图甲所示放置在塑料袋中，确保C面向上，结果A、B面在任意方向均可静止。第二次将磁铁按图乙所示放置在塑料袋中，结果磁铁静止时总是C面朝南。
根据以上操作，请你帮助小明推断：
①A、B、C三面中，________是磁极所在面；
②该面对应的磁极性是_______极；
③为了进一步判断其磁极性，让图丙所示的通电螺线管P端靠近上述磁极面，它们之间将相互_________。
21．如图是一种温度自动报警器的原理图，自动报警温度为80℃，当温度为70℃时，电磁铁____（选填“有”或“无”）磁性；当温度为80℃时，报警信号为　 　（选填“灯亮”、“响铃”或“灯亮同时响铃”）。
22．把超强磁铁分别吸附在干电池的正负极两端，制成电磁动力“小车”（如图甲），并将它全部放入铜质螺线管中（螺线管的铜线表面没有绝缘层），如图（乙）“小车”就能沿螺线管运动。图（丙）为图（乙）等效模型图的纵切面，螺线管产生的磁场对“小车”左端N极产生斥力，对右端N极产生引力，“小车”就能沿着螺线管向右运动。
（1）根据图乙中线圈周围磁场分布，画出螺线管中的电流方向。
（2）下列四辆“小火车”放入下图的线圈中，能向左运动的是__________。
（3）要使“小车”运动速度增大，请提出一种方法：__________。
23．某科技兴趣小组制作了一个高温报警器，如图是其部分简化电路 其工作原理是：温度未达到报警值时，报警器的绿灯亮；达到预定值时，报警器的绿灯熄灭 红灯亮起 R1是热敏电阻，其阻值随着温度的升高而降低
（1）A B两灯中，哪一盏是红灯 _______。
（2）制作完成后，发现温度只有比预设的报警温度更高时，红灯才亮 为了使红灯在达到预设温度时就会亮起，该小组同学应该对报警器做出怎么样的改进__________。(写出一种方法即可)
三、探究题
24．学习了电磁知识后，小柯了解到相互靠近的通电导线之间会产生相互作用力。那么这个力的大小和方向与哪些因素有关呢？他将两根导线(可伸长)平行放置后固定(如图甲所示)，然后依次通上如图乙、丙、丁所示的电流，通过反复实验证实了自己的猜想。请你根据图中的实验现象回答下列问题：
(1)分析图________可知，通电导线之间作用力的方向与电流的方向有关。
(2)小柯得到“通电导线之间的相互作用力的大小与电流的大小有关”的结论，他的依据是______________。
(3)如图戊所示，将一根柔软的导线弯成星形，并将其置于光滑水平桌面上，然后将开关S闭合，则该星形导线______(填字母)。
A、不会变形 B、会变形，所围面积增大
C、会变形，所围面积减小 D、会变形，所围总面积不变
(4)两根平行放置的通电导线之间的相互作用力的大小除了与电流大小有关外，还与什么因素有关？_______________(写出一个即可)。
25．1820年，奥斯特用铂丝连接伏打堆（相当于电源）的两端，铂丝水平沿南北方向放置，下方放置一个被玻璃罩封闭的小磁针。闭合电路后，小磁针发生了轻微的偏转，如图甲所示。他做出以下猜想：
猜想1：可能是因为电流使导线产生了热，加热玻璃罩内的空气，引起了对流，从而导致磁针的偏转；
猜想2：可能是因为电流产生了磁场，从而导致磁针的偏转；
奥斯特通过实验很快就否定了猜想1，又做了乙、丙两组实验。
（1）乙组实验中将细铂丝换成了粗铂丝基于的假设是________。
（2）奥斯特通过在玻璃罩和上方的导线之间加入金箔、玻璃等介质，观察到_______的现象，从而否定猜想1。
（3）结合实验与所学知识，丙组中小磁针将________（选填字母）。
A、顺时针偏转，偏转角度比甲组更大 B、顺时针偏转，偏转角度比甲组更小
C、逆时针偏转，偏转角度比甲组更大 D、逆时针偏转，偏转角度比甲组更小
四、简答题
26．(2023·绍兴)如图为市场上在售的某款鸡蛋孵化器，鸡蛋的孵化需要适宜的湿度和温度。某项目化小组设计了一个自动控湿电路（图甲）。控制电路电源电压U为9伏，定值电阻R0的阻值为30欧，R1为湿敏电阻，其阻值随湿度的变化情况如图乙所示。当线圈中的电流为0.18安时，衔铁被吸合；当线圈中的电流为0.15安时，衔铁释放。（线圈电阻不计）
（1）由图乙可知，湿敏电阻的阻值随湿度增大而______（选填“增大”、“不变”或“减小”）。
（2）按控湿电路的工作要求，加湿器应接在工作电路的______（选填“AB”或“CD”）之间。
（3）通过计算说明该控湿电路的湿度变化范围。
（4）如果要适当提高控湿电路的最大湿度值，下列措施中可行的有______。
A、换用阻值更大的R0 B、适当提高电源电压U C、减少该电磁铁线圈匝数
27．以下是乐乐项目化学习小组设计的自动折叠伞控制系统。
【项目名称】“设计自动折叠伞控制系统”
【项目背景】同学们很喜欢到户外的学习园地中（如图甲）讨论问题。遇到下雨时，巨大的折叠伞打开操作困难。
【项目要求】当空气相对湿度达到一定程度时，使工作电路中的电动机M转动，折叠伞展开。
【项目设计】根据要求设计如图乙的电路图。
【器材选择】电磁继电器（工作电流≥0.05安，线圈电阻不计）、控制电压U1(6伏)、滑动变阻器R1规格为“1安 200欧”、灵敏电流表、电动机M1、湿敏电阻R2、开关、导线等。
（1）要满足上述项目要求，他们应该选择的湿敏电阻是下表中______（选填字母）。
空气相对湿度% 10 20 30 40 50 60 70 80 90 100
湿敏电阻A（Ω） 92 90 86 80 72 56 42 30 20 13
湿敏电阻B（Ω） 13 20 30 42 56 72 80 86 90 92
【项目调试】利用上述选择的器材，组装好电路后开始测试。将滑动变阻器的滑片移至阻值最大处时，闭合开关S1，折叠伞不展开。将滑片P恰好移至中点时，折叠伞展开。
（2）该款自动折叠伞在空气相对湿度达到多少时，会自动展开？ （请通过计算说明）
【项目反思】
（3）请你结合上述信息和所学知识，写出整个电路系统在实际运用时，需要改进的一个方面：____________________。
参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D A C D C C D B D
题号 11 12 13 14 15
答案 C A D D B
二、填空题
16．电荷；磁性
17．N；右
18．（1）磁场 （2）偏转方向；通电导体周围的磁场
19．（1）条形 （2）180°
20．①C ②S ③吸引
21．无；响铃
22．（1）
（2）C
（3）增强磁铁磁性或使螺线管的绕线更密集或增加电池电压以增大电流
23．（1）A
（2）换一个阻值更小的R0（增大U1的电压；增加线圈的匝数；将电磁铁往右或上移动一些；将弹簧往左移动一些）
三、探究题
24．（1）乙和丙
（2）对比丙和丁，在电流方向不变的情况下，电流越大，导线弯曲程度越大
（3）B
（4）导线间的距离(或导线长度、导线材料、导线粗细等)
25．(1)电流的大小可能会影响产生的磁场
(2)小磁针偏转角度（基本）不变
(3) A
四、简答题
26．(1)减小
(2)AB
(3)R总===50欧
R1=R总-R0=50欧-30欧=20欧
由图乙可知此时鸡蛋孵化器内的湿度为60%
R===60欧
R=R-R0=60欧-30欧=30欧
由图乙可知此时鸡蛋孵化器内的湿度为40%
答：湿度变化范围为40%~60%。
(4)AC
27．(1)A
(2）因为滑动变阻器的滑片P恰好移动到中点，所以R1=100Ω。
已知电磁继电器的工作电流≥0.05A，U1=6V
根据串联电路的特点
R总===120Ω
R2=R总-R1=120Ω-100Ω=20Ω
查表得，当湿敏电阻A的阻值达到20Ω时，空气相对湿度达到90%，折叠伞会展开
(3)折叠伞完全展开后，电动机无法停止。或晴天时，折叠伞无法自动收起。
