任务目标
任务描述

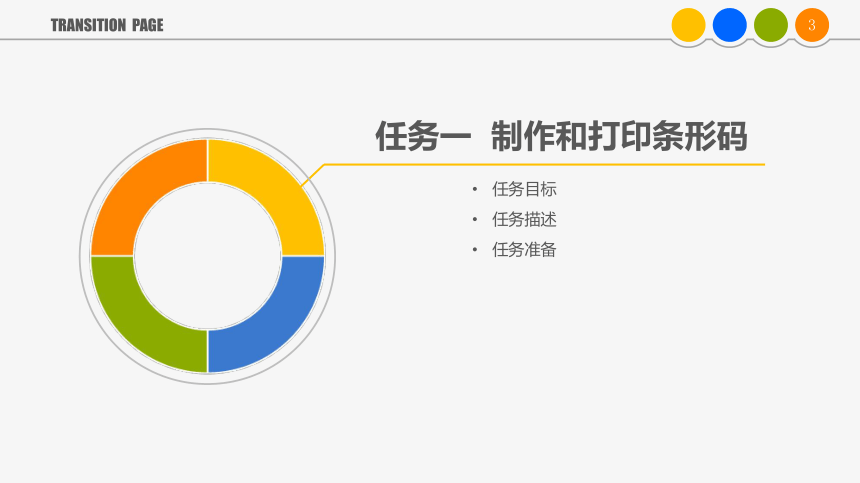

任务一 制作和打印条形码
任务准备

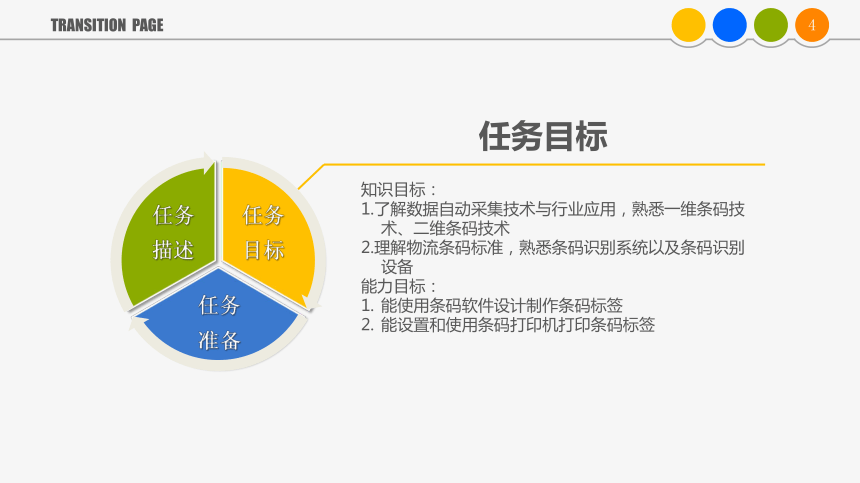

知识目标：
1.了解数据自动采集技术与行业应用，熟悉一维条码技术、二维条码技术
2.理解物流条码标准，熟悉条码识别系统以及条码识别设备
能力目标：
1. 能使用条码软件设计制作条码标签
2. 能设置和使用条码打印机打印条码标签
任务目标

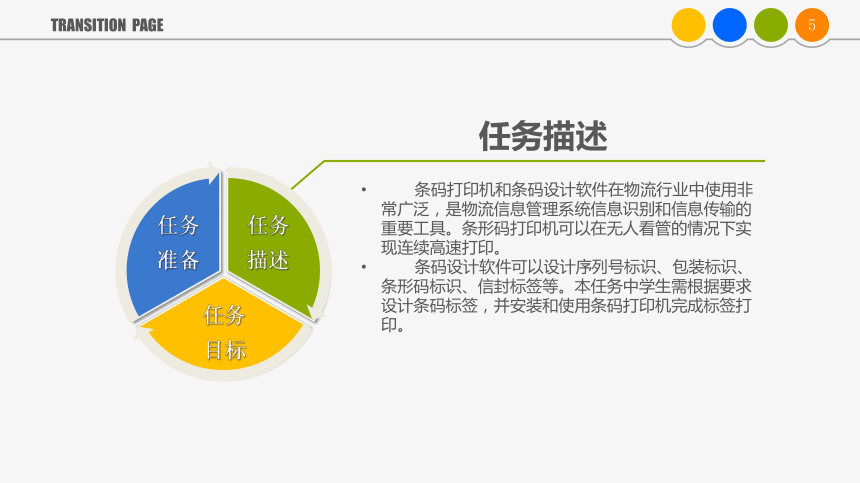

条码打印机和条码设计软件在物流行业中使用非常广泛，是物流信息管理系统信息识别和信息传输的重要工具。条形码打印机可以在无人看管的情况下实现连续高速打印。
条码设计软件可以设计序列号标识、包装标识、条形码标识、信封标签等。本任务中学生需根据要求设计条码标签，并安装和使用条码打印机完成标签打印。
任务描述

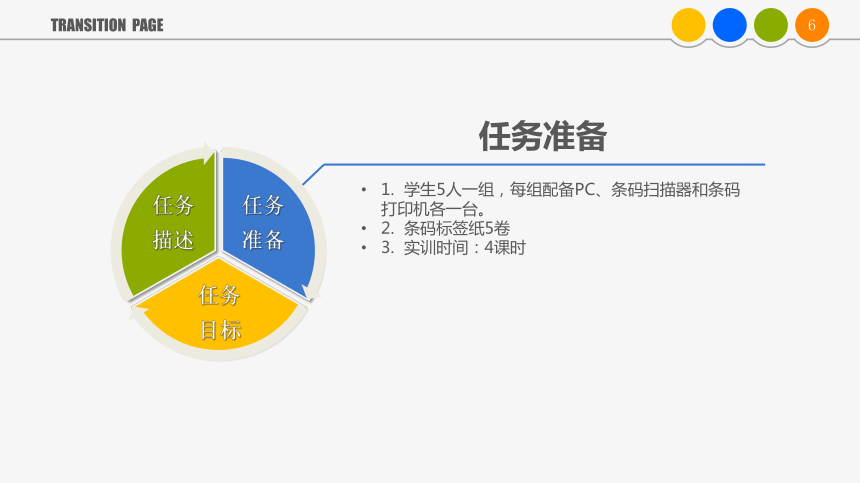

1. 学生5人一组，每组配备PC、条码扫描器和条码打印机各一台。
2. 条码标签纸5卷
3. 实训时间：4课时
任务准备

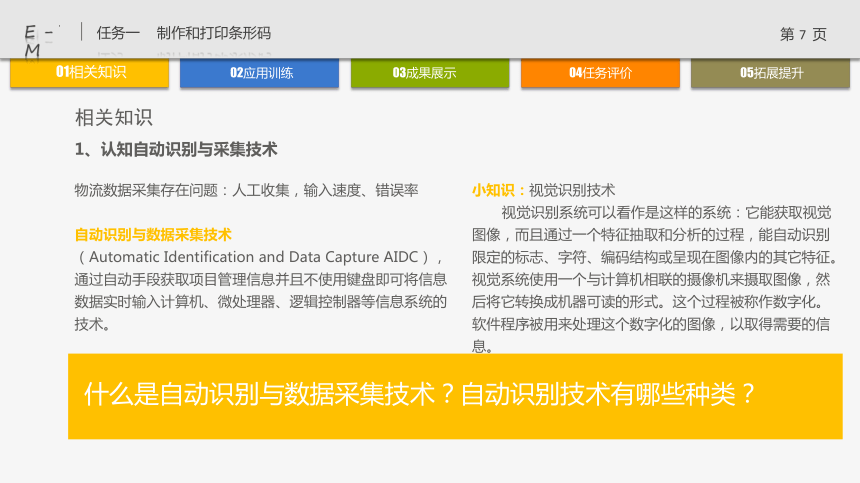

物流数据采集存在问题：人工收集，输入速度、错误率
自动识别与数据采集技术
（Automatic Identification and Data Capture AIDC），通过自动手段获取项目管理信息并且不使用键盘即可将信息数据实时输入计算机、微处理器、逻辑控制器等信息系统的技术。
什么是自动识别与数据采集技术？自动识别技术有哪些种类？
1、认知自动识别与采集技术
小知识：视觉识别技术
视觉识别系统可以看作是这样的系统：它能获取视觉图像，而且通过一个特征抽取和分析的过程，能自动识别限定的标志、字符、编码结构或呈现在图像内的其它特征。视觉系统使用一个与计算机相联的摄像机来摄取图像，然后将它转换成机器可读的形式。这个过程被称作数字化。软件程序被用来处理这个数字化的图像，以取得需要的信息。

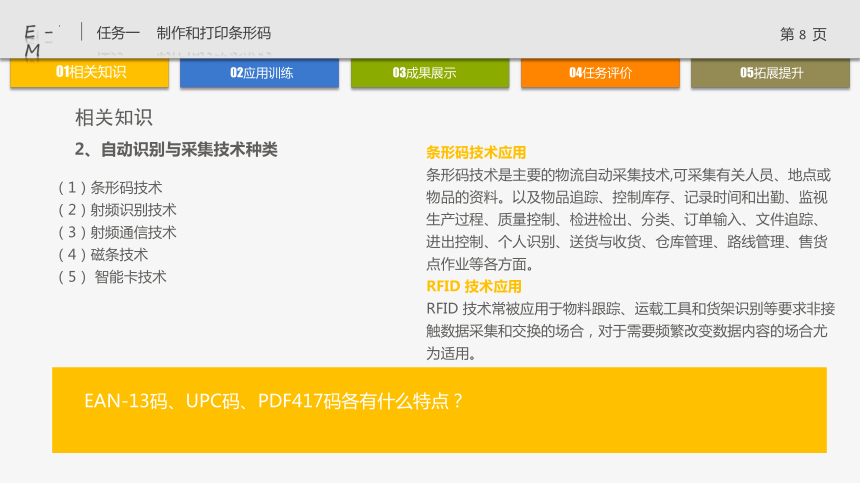

（1）条形码技术
（2）射频识别技术
（3）射频通信技术
（4）磁条技术
（5） 智能卡技术
EAN-13码、UPC码、PDF417码各有什么特点？
2、自动识别与采集技术种类
条形码技术应用
条形码技术是主要的物流自动采集技术,可采集有关人员、地点或物品的资料。以及物品追踪、控制库存、记录时间和出勤、监视生产过程、质量控制、检进检出、分类、订单输入、文件追踪、进出控制、个人识别、送货与收货、仓库管理、路线管理、售货点作业等各方面。
RFID 技术应用
RFID 技术常被应用于物料跟踪、运载工具和货架识别等要求非接触数据采集和交换的场合，对于需要频繁改变数据内容的场合尤为适用。

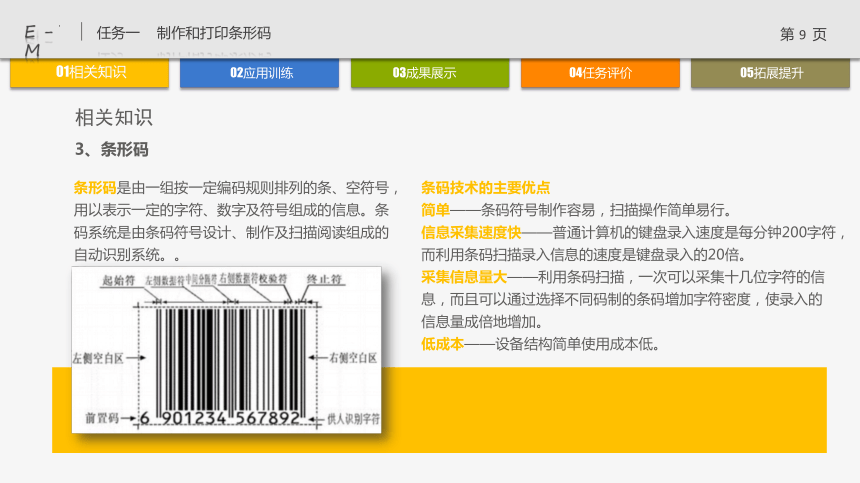

条形码是由一组按一定编码规则排列的条、空符号，用以表示一定的字符、数字及符号组成的信息。条码系统是由条码符号设计、制作及扫描阅读组成的自动识别系统。。
3、条形码
条码技术的主要优点
简单——条码符号制作容易，扫描操作简单易行。
信息采集速度快——普通计算机的键盘录入速度是每分钟200字符，而利用条码扫描录入信息的速度是键盘录入的20倍。
采集信息量大——利用条码扫描，一次可以采集十几位字符的信息，而且可以通过选择不同码制的条码增加字符密度，使录入的信息量成倍地增加。
低成本——设备结构简单使用成本低。
排名越靠前，推广结果就越能吸引网民的关注、带来更多的潜在客户访问，或者加深网民对网站、品牌的印象。
4.二维条码技术
信息技术发展要求在有限的几何空间内表示更多的信息，从而满足千变万化的信息的需求。二维条码正是为了解决一维条码无法解决的问题而诞生的。它具有密度高、容量大等特点，所以可以用它表示数据文件（包括汉字文件）、图片等。二维条码是各种证件及卡片等大容量、高可靠性信息实现存储、携带并自动识别的最理想的方法。
为了满足人们的这种需求，美国Symbol公司于1991年正式推出名为PDF417的二维条码，即“便携式数据文件”。
图像识别技术创始于20世纪70年代后期，随后开始崛起，经过发展
已经成为科研和生产中不可或缺的重要部分。( )
条码自动识别系统
由条码自动识别设备、系统软件、应用软件等组成。
条形码自动识别设备是包括扫描器、译码器、计算机和打印设备以及显示器。条形码自动识别软件一般包括扫描器输出信号的测量、条形码码制及扫描方向的识别逻辑值的判断，以及阅读器与计算机之间的数据通信等几部分。
5.条码系统设备
条形码印刷技术
条形码符号的印制质量将直接影响识别效果和整个系统的性能，因此必须按照印制标准，选择相应的印刷技术和设备，以便印制出符合规范的条形码符号。条形码符号印制载体、印刷涂料、印制设备、印制工艺和轻印刷系统的软件开发等都属于条形码印刷技术所要研究的内容。
1、活动内容
在电脑中安装相关软件，安装条码打印机打印纸和碳带，为Colgate牙膏制作商品条码EAN13（6920354800399）并打印条码标签。
2、操作步骤
（1）打开条码打印机电源
注意检查拨动开关的位置，确保打印机的工作电压与供电电压相符，同时检查供电电源是否安全接地某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。关掉打印机，再重新打开，可使打印机恢复正常。在插拔任何连线时，都应该关闭电脑和打印机的电源。否则易损坏打印机和电脑主板。。
（2）条码打印机结构
2、操作步骤
（3）安装标签和色带
安装标签和色带时，注意不要划伤打印头。比如戒指，工具等物品。色带及标签勿沾有泥沙，灰尘杂物。当第一次安装新的标签时，打印机做测试工作。
（4）制作和打印条码标签
打开条码打印软件、新建标签、条码选项、设置参数（旋转角度None、细线宽度2、条码高度25、比例2:1等参数）、设置条码种类EAN/JAN-13、输入条形码号EAN13（6920354800399）
2、操作步骤
（4）、点击打印图标，弹出打印窗口
（5）、设定打印标签数量，点击打印，完成条码标签打印。
（6）、用条码扫描仪检验制作完成的条码标签。
任务结果的展示方式
任务结果的展示方式：各小组完成条码标签制作任务后，用条码扫描仪检验标签正确性，并依据正确率和标签设计合理性进行评比。
考评内容 条码打印机打印标签操作
考评标准 内容 分值 实际得分
安装标签纸、碳带 30分
设计条码标签 40分
打印标签 30分
合计 100分
小组活动评价 教师点评
条码打印机操作能力评分表
1、医药领域物流条码技术的应用
药品外包装上的条码是商品标识码
EAN储运单元码 是独立的运输包装的唯一识别标准。当商品从一个运输包装分包成另一个不同的包装时，可由EAN储运单元码标识。
EAN.UCC应用标识符AI标准 在条码前和条码中的给定位置加入规定位数的应用标识，用以表示药品的包装、商品编码、数量、效期、批号信息。这样就产生了一个完整的药品信息，在整个物流过程中可以用此来唯一标识一个固定包装的货物。
2、医药领域物流条码技术的应用
（1）增加企业效益
医药领域使用物流条码来标识物流过程药品之后所带来的效益是显而易见的。条码作为数据的载体，提供了一种新的数据采集技术，它有着准确性高、输入速度快、投入少、灵活实用的特点
（2）提高企业物流信息管理水平
企业是整个供应链中关键部分，物流信息在医药公司的供应商、医药公司、医药公司的用户之间共享。医药公司在这个物流供应链中具有双重身份，既是客户又是供货方
