任务目标
任务描述

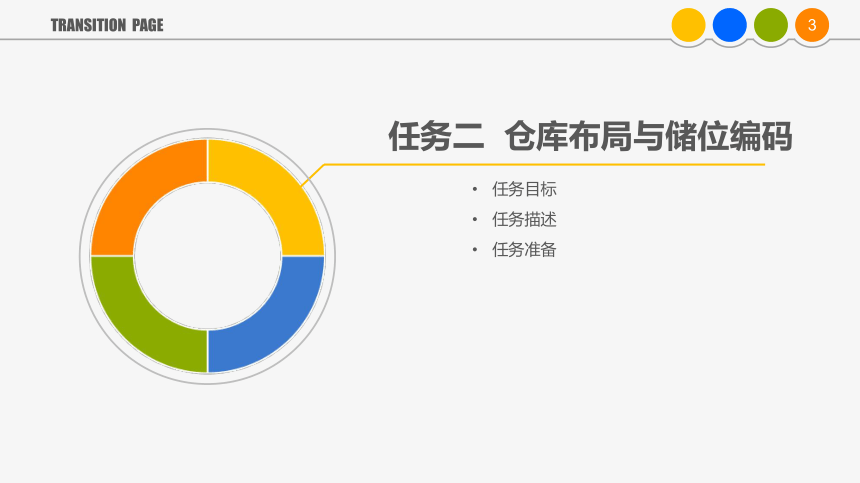

任务二 仓库布局与储位编码
任务准备

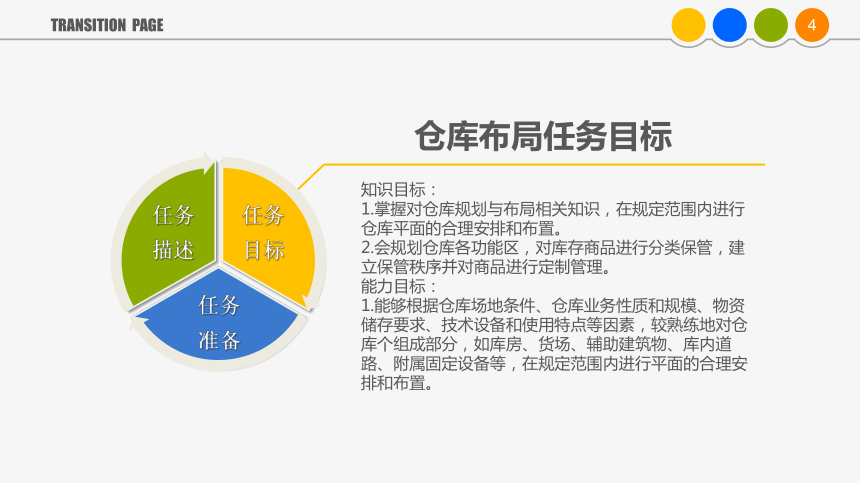

知识目标：
1.掌握对仓库规划与布局相关知识，在规定范围内进行仓库平面的合理安排和布置。
2.会规划仓库各功能区，对库存商品进行分类保管，建立保管秩序并对商品进行定制管理。
能力目标：
1.能够根据仓库场地条件、仓库业务性质和规模、物资储存要求、技术设备和使用特点等因素，较熟练地对仓库个组成部分，如库房、货场、辅助建筑物、库内道路、附属固定设备等，在规定范围内进行平面的合理安排和布置。
仓库布局任务目标

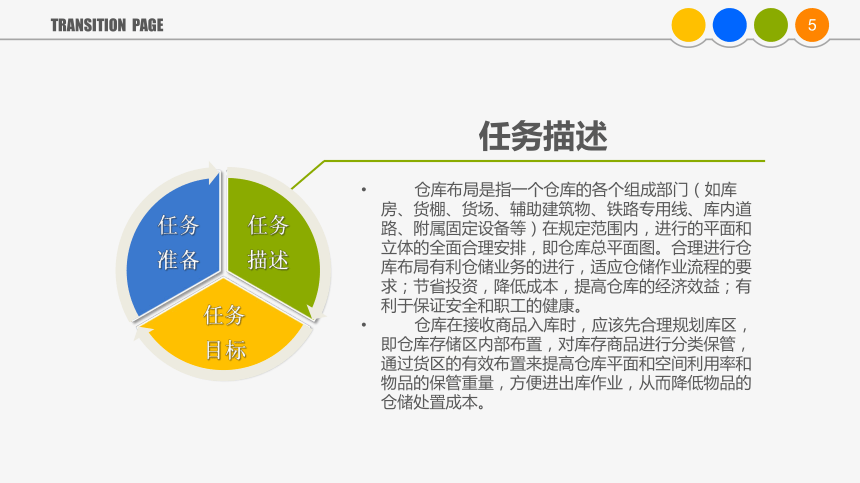

仓库布局是指一个仓库的各个组成部门（如库房、货棚、货场、辅助建筑物、铁路专用线、库内道路、附属固定设备等）在规定范围内，进行的平面和立体的全面合理安排，即仓库总平面图。合理进行仓库布局有利仓储业务的进行，适应仓储作业流程的要求；节省投资，降低成本，提高仓库的经济效益；有利于保证安全和职工的健康。
仓库在接收商品入库时，应该先合理规划库区，即仓库存储区内部布置，对库存商品进行分类保管，通过货区的有效布置来提高仓库平面和空间利用率和物品的保管重量，方便进出库作业，从而降低物品的仓储处置成本。
任务描述

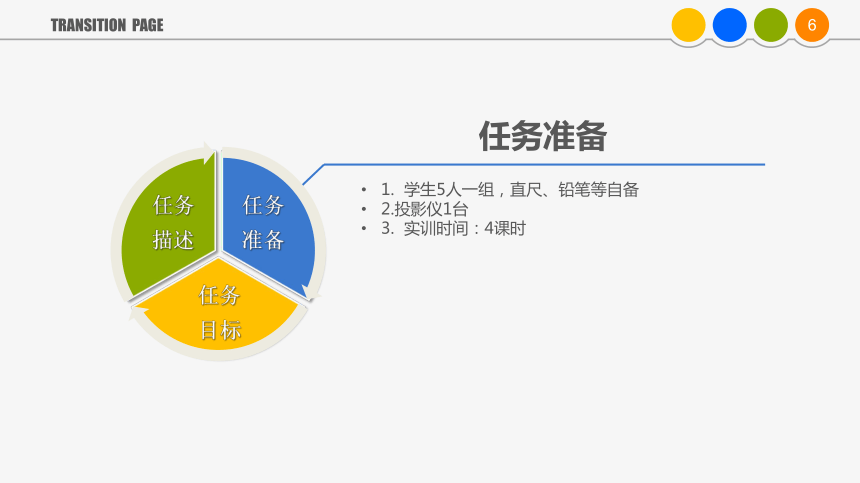

1. 学生5人一组，直尺、铅笔等自备
2.投影仪1台
3. 实训时间：4课时
任务准备
（1）.要适应仓储企业生产流程，有利于仓储企业生产正常进行
单一的物流方向
最短的运距
最少的装卸环节
最大的利用空间
仓库总体布局有哪些基本要求？
1、仓库总体布局的基本要求
货场 4
货场 3
货场 2
货场 1
设备
场地
仓库 3
仓库 2
仓库 1
地磅
仓库 5
仓库 4
验货区
办公楼
大门
维修间

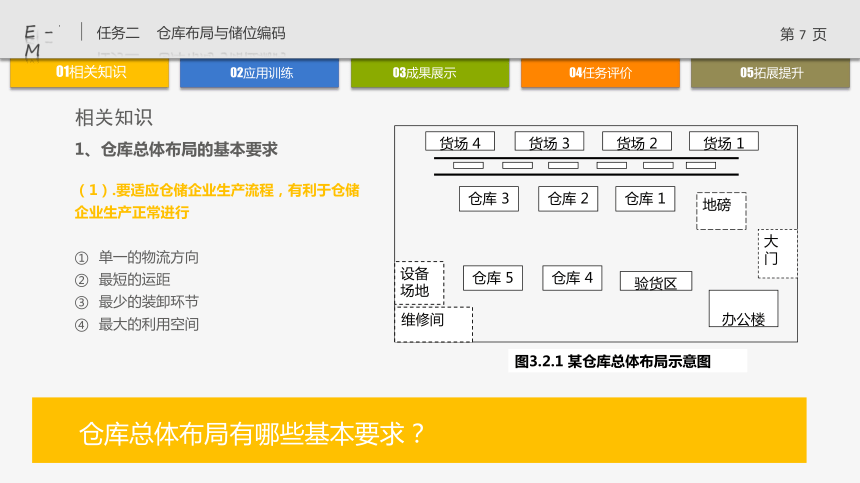

图3.2.1 某仓库总体布局示意图
（2）. 有利于提高仓储经济效益
要因地制宜，充分考虑地形、地址条件，满足商品运输和存放上的要求，并能保证仓库充分利用
布置应与竖向布置相适应
总平面布置应能充分、合理地使用机械化设备
（3）.有利于保证安全生产和文明生产
库内各区域间、各建筑间应根据“建筑设计防火规范”的有关规定、留有一定的防火间距，并有防火、防盗等安全设施
总平面布置应符合卫生和环境要求，既满足库房的通风、日照等，又要考虑环境绿化、文明生产，有利于职工身体健康
仓库总体布局有哪些基本要求？
寄车处
大门
草坪区2
草坪区1
冷藏库
常温库2
冷冻库
常温库1
维修间
设备
场地
篮球场
食堂
宿
舍
楼
办公楼
地磅
门卫

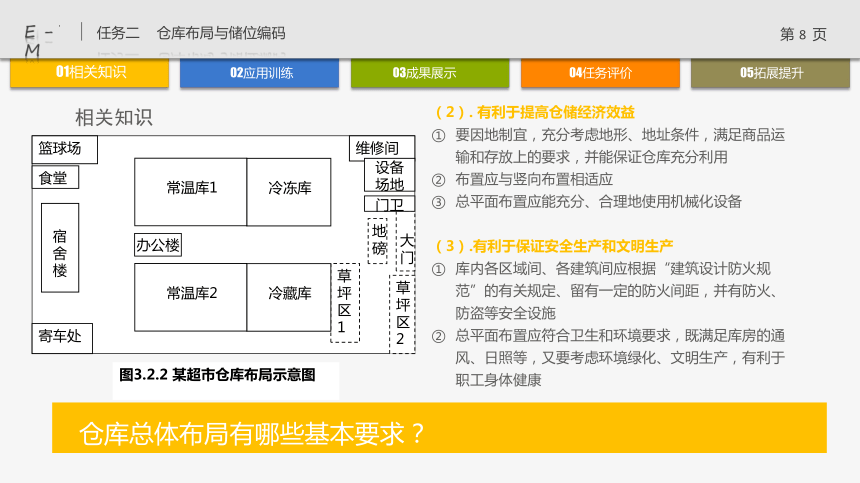

图3.2.2 某超市仓库布局示意图

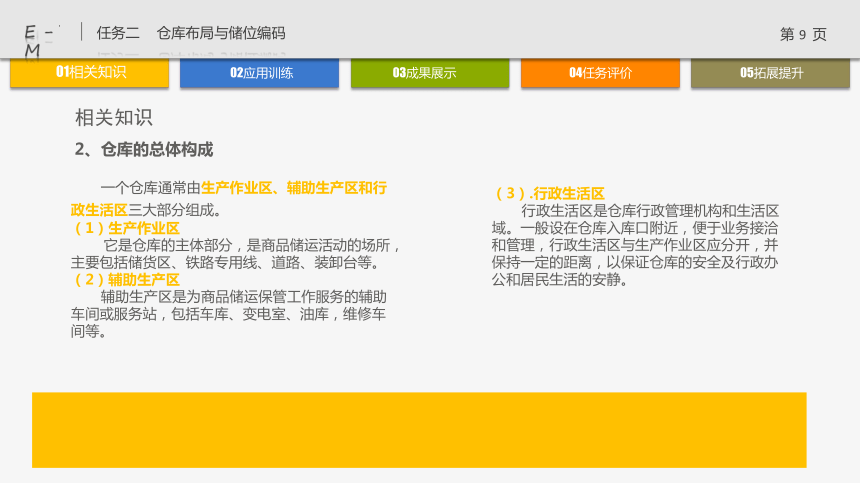

一个仓库通常由生产作业区、辅助生产区和行政生活区三大部分组成。
（1）生产作业区
它是仓库的主体部分，是商品储运活动的场所，主要包括储货区、铁路专用线、道路、装卸台等。
（2）辅助生产区
辅助生产区是为商品储运保管工作服务的辅助车间或服务站，包括车库、变电室、油库，维修车间等。
2、仓库的总体构成
（3）.行政生活区
行政生活区是仓库行政管理机构和生活区域。一般设在仓库入库口附近，便于业务接洽和管理，行政生活区与生产作业区应分开，并保持一定的距离，以保证仓库的安全及行政办公和居民生活的安静。
排名越靠前，推广结果就越能吸引网民的关注、带来更多的潜在客户访问，或者加深网民对网站、品牌的印象。
3.仓库货区内部布置
（1）仓库的功能区
仓库货区内部布置功能区
序号 功能区名称 具体功能
1 进货区 卸货、验收计量、入库、进货暂存
2 仓储区 仓储、保管
3 流通加工区 流通加工，包括零部件组装、产品分割、打印条码、销售包装等
4 理货区 拣选、补货、运输包装、分拣、组配货等
5 出货区 发货暂存、出库检验、装货等
6 逆向物流作业区 对退货、瑕疵品及废品等进行处理及存储
7 办公管理区 综合办公、管理、后勤保卫等
8 辅助作业区 提供能源动力、消防设施和设备停放等
9 业务服务区 展销、业务洽谈、车辆检修、提供金融、工商、海关、税务等配套服务
出货办公室
进货办公室
进货月台
出货月台
进货暂存区
出货暂存区
退货处理区
托盘货架区
流通货架区
流通加工区
分类输送区
集货区
图3.2.3某配送中心仓库内部布局图
3.仓库货区内部布置
（2）货区平面布置的形式
平面布置的形式可以概括为垂直式和倾斜式。
垂直式布局，是指货垛或货架的排列与仓库的侧墙互相垂直或平行，具体包括横列式布局、纵列式布局和纵横式布局。
倾斜式布局，是指货垛或货架与仓库侧墙或主通道成60°、45°或30°夹角。具体包括货垛倾斜式布局和通道倾斜式布局。
①横列式布局，是指货垛或货架的长度方向与仓库的侧墙互相垂直。这种布局的主要优点是：主通道长且宽，副通道短，整齐美观，便于存取查点，如果用于库房布局，还有利于通风和采光。缺点是仓容利用率低。如图3.2.4所示。

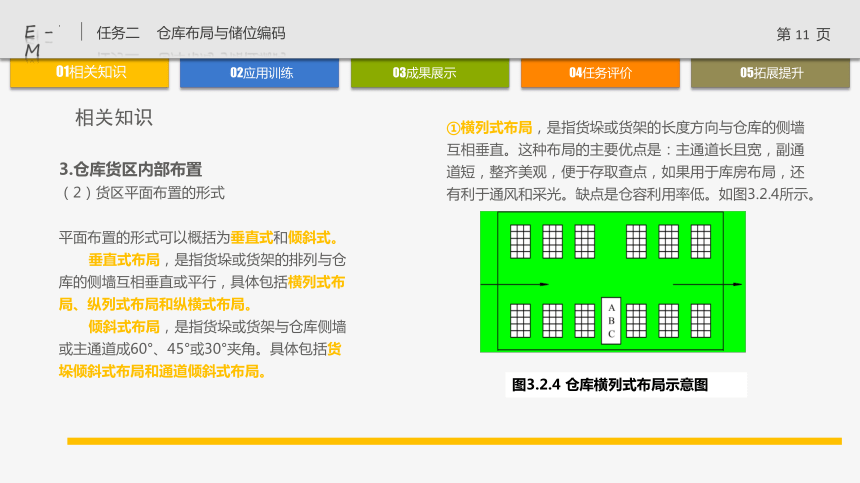

图3.2.4 仓库横列式布局示意图

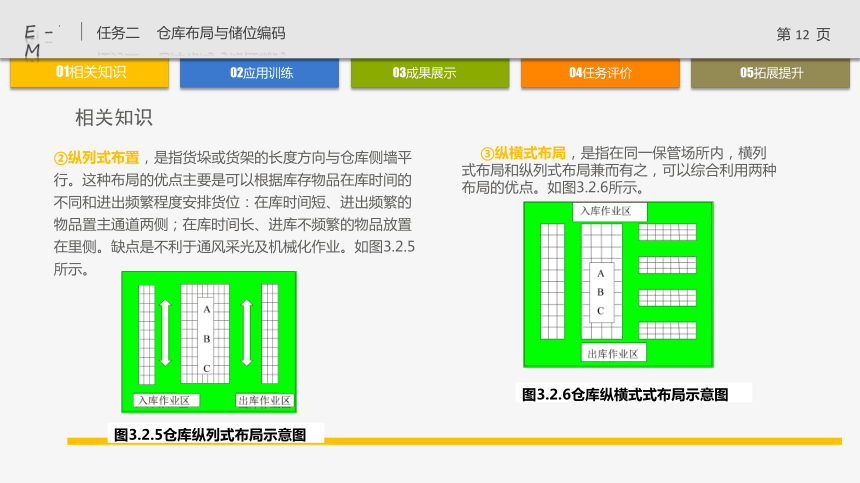

②纵列式布置，是指货垛或货架的长度方向与仓库侧墙平行。这种布局的优点主要是可以根据库存物品在库时间的不同和进出频繁程度安排货位：在库时间短、进出频繁的物品置主通道两侧；在库时间长、进库不频繁的物品放置在里侧。缺点是不利于通风采光及机械化作业。如图3.2.5所示。
图3.2.5仓库纵列式布局示意图
③纵横式布局，是指在同一保管场所内，横列式布局和纵列式布局兼而有之，可以综合利用两种布局的优点。如图3.2.6所示。
图3.2.6仓库纵横式式布局示意图
货垛倾斜式布局，是横列式布局的变形，它是为了便于叉车作业、缩小叉车的回转角度、提高作业效率而采用的布局方式。如图3.2.7所示。
通道倾斜式布局，是指仓库的通道斜穿保管区，把仓库划分为具有不同作业特点，如大量存储和少量存储的保管区等，以便进行综合利用。这种布局形式，仓库内形式复杂，货位和进出库路径较多。如图3.2.8所示。
图3.2.7 货垛倾斜式布局示意图
图3.2.8 通道倾斜式布局示意图
1、活动内容
新友谊物流公司是一家第三方物流企业，成立于2003年，主营仓储业务。随着企业的不断发展，新友谊的业务也由单一的成品仓储，拓展到了连锁零售业的配送、运输等领域，并同几家连锁零售企业建立了稳定的业务关系。由于原有的仓储面积已不能满足业务的需要， 新友谊公司一段时间靠租赁仓库来弥补仓储面积的不足。经过核算，该公司投资新建库房一间，用于连锁超市商品的仓储及配送。为了保证建成后的高效作业，仓库经理决定好好设计该库房的布局，并采购相应的仓储设备。为此，经理对外发布通告，征求设计方案。
该仓库的情况如下：面积1000平米（长40米，宽25米），高10米，该仓库建筑的地面额定载荷为5吨，拟存储的主要货物包括生活电器、生活用纸张、日用化学品。试为该公司布置仓库平面货区，使得布置的货区既符合商品的储存要求，又方便作业、节约仓容。
2、操作步骤
（1）货区设置，货区划分
（2）对仓库的物资进行分区分类。
（3）绘制仓库平面图
任务结果的展示方式
任务结果的展示方式：由各小组完成“应用训练”并推选一人到讲台前展示各小组的成果。
仓库分区参考图：
L型动线
出货
办公室
出
库
月
台
出
货
暂
存
区
返品处理区
进货办公室
入库月台
入库暂存区
货架存储区
集
货
区
分
货
区
拆零区
流通
加工区
考评内容 仓库布局情景设计
考评标准 内容 分值 实际得分
货区平面布置形式选择合理 20分
功能区划分科学 30分
整个布局符合货区布置的基本思路 40分
平面图整洁、规范 10分
合计 100分
小组活动评价 教师点评
仓库布局情景设计评分表
知识目标：
1. 掌握各种货位编码方法。
2. 能根据指定货架和货架的物资，熟练地进行货架货位编码。
能力目标：
1.能熟练地进行并制作货架货位编码，根据货位编码准确地找到指定的库存物资，制作指定仓库的“物资货位图”。
货位编码任务目标
货位编码是货物保管业务不可缺少的管理措施之一。它在货物分区分类储存的基础上，将仓库范围的库房、货棚、货场以及库房的楼层、仓间、货架、走支道等按地点、位置顺序编列号码，并做出明显标志，以便货物进出库可按号存取。
实行货位编号的主要优点，在于能提高仓库收、发货效率，缩短收、发作业时间，减少差错现象；便于保管员之间合作互助，调剂忙闲；利于仓储商品的统计和检查监督，做到帐货相符。
通过本任务的实训操作，培养、提高学生进行货位编号的基本操作技能。
任务描述
1.学生5人一组，自备尺、笔、本等学习用具。
2.空纸箱若干只，分别标注矿泉水、汽水、饼干、洗衣粉、卫生纸、塑料胶桶、毛巾、大米、酱油等商品
3. 实训时间：4课时
任务准备
货位编码是用一组具有逻辑代表意义的数字、字母或特殊符号表示仓位的名称、属性和地理位置状态特征。
为了使商品存取工作顺利，必须对货位进行编号，货位编号好比商品的地址。
什么是仓库货位编码？仓库货位编码的目的？
1、仓库货位编码
2、货位编码的目的
（1）确定储位资料的正确性；
（2）给计算机提供储位记录位置，以便识别；
（3）为收货，发货，拣货，补货人员提供存取货物位置
，提高工作效率；
（4）提高转储与转仓的工作效率；
（5）便于计算机分析处理；
（6）便于盘点；
（7）便于存储空间管理、控制货量、降低成本；
（1）.地址法：
如下图3.2.12标识货物在B10区域第三排第12列第一层仓位。
货位编码的方法？
3、货位编码方法
地址法通常采用的编号方法为“四号定位”法。“四号定位”是采用4个数字号码对应库房（货场）、货架（货区）、层次（排次）、货位（垛位）进行统一编号。例如：“5-3-2-11”即指5号库房（5号货场）、3号货架（3号货区）、第2层（第2排）、11号货位（11号垛位）。编号时，为防止出现错觉，可在第一位数字后加上拼音字母“K”、“C”或“P”来表示，这3个字母分别代表库房、货场、货棚。如13K—15—2—26，即为13号库，15号货架，第2层，第26号。
图3.2.12
（2）.区段法：
这种方式是以区段为单位，每个号码代表的储存区比较大。适用于单位化货品和大量货品且保管期短的货品。区域大小根据物流量大小而定。如下图3.2.13所示。
货位编码的方法？
3、货位编码方法
A1 A2 A3 A4
叉车巷道
B1 B2 B3 B4
图3.2.13
食品1区 食品2区 食品3区 食品4区
叉车巷道
非食品1区 非食品2区 非食品3区 非食品4区
（3）. 品项群法:
把一些相关性货品经过集合后，区分成几个品项群，再对每个品项群进行编码。这种方式适用于容易按照商品群保管的场合和品牌差距大的货品，如服饰群、五金群、食品群。如下图3.2.14所示
货位编码的方法？
3、货位编码方法
图3.2.14
为便于管理及提高工作效率，仓库内储存区域与货架分布情况可绘制物资货位图。常见表示方法有两种，分别如下图3.2.15和图3.2.16所示
4、绘制物资货位图
图3.2.15
品名 编号 库区号 货架号 货架层、列号
玩具熊 0015 A 1 3-1
城堡积木 0021 A 2 1-1
图3.2.16
1、活动内容
某仓库接收了一批矿泉水、汽水、饼干、洗衣粉、卫生纸、塑料胶桶、毛巾、大米、酱油等商品，经检验后需上货架保管，但是所有的货架并没有编号，请根据给定的商品，按照“四号定位法”对货架进行编号处理。
2、操作步骤
（1）.编码前准备
（2）.确定编码时间和编码方法
（3）.确定编码人员和相关培训工作
（4）. 进行编码，按给定货架货位号，准确找到相应库存物资
（5）.制作仓库的“物资货位图”。
任务结果的展示方式
任务结果的展示方式：任务结果的展示方式：由各小组完成“应用训练”并推选一人到讲台前展示各小组的成果。
考评内容 仓库货位编码情景训练
考评标准 内容 分值 实际得分
指定货架物资编号正确 40分
按给定货架货位号，准确找到相应库存物资 40分
绘制的仓库“物资货位图”正确 20分
合计 100分
小组活动评价 教师点评
货位编码评分表
“九州通模式“之完善的医药流通体系
1999年国家正式允许民营企业进入医药流通领域，而2000年1月湖北九州通医药有限公司正式成立，在短短5年内，它从一家名不见经传的地方企业，攀升至全国医药商业企业第三位置，并扩张至全国，几乎所有的民营医院都是九州通的客户。“九州通模式”被认为是中国医药商业史上一项重大突破。
“九州通模式”是由九州通医药集团创始人刘宝林先生提出的，指一种规模大、价格低、现款交易的“快批模式”。对于这种由刘宝林创立的快进、快批、快配的大市场、大网络、大物流、大循环的营销方式，业内人士称为“九州通模式”，并引发其他医药物流企业的纷纷效仿。
（1）、符合现代物流的仓储设计
根据刘宝林先生多年的经营与探索，九州通建立了既具九州通特色又符合国家GSP标准的大型医药物流中心，并对药品进行了分库分区管理。其中常温库面积达10000多平方米，阴凉库面积达3800平方米，冷库面积达77.2平方米，验收养护室135平方米，并配备有调温、除湿、通风、防鼠等设施设备，能满足不同性能、不同状态的药品储存要求，库内分区分类、色标明显、五距规范、整齐安全。这为九州通的低成本、高效的物流运作提供了有力的硬件保证。
二、高效的物流运作
在刘宝林先生的指导下，九州通实现了货位管理、编码管理、批号管理等，从而一方面货物在公司内部能及时得到补给，另一方面能使发货员快速地找到并发出货物，从而极大地提高了发货速度。
