紫外-可见分光光度计的结构与光学性能

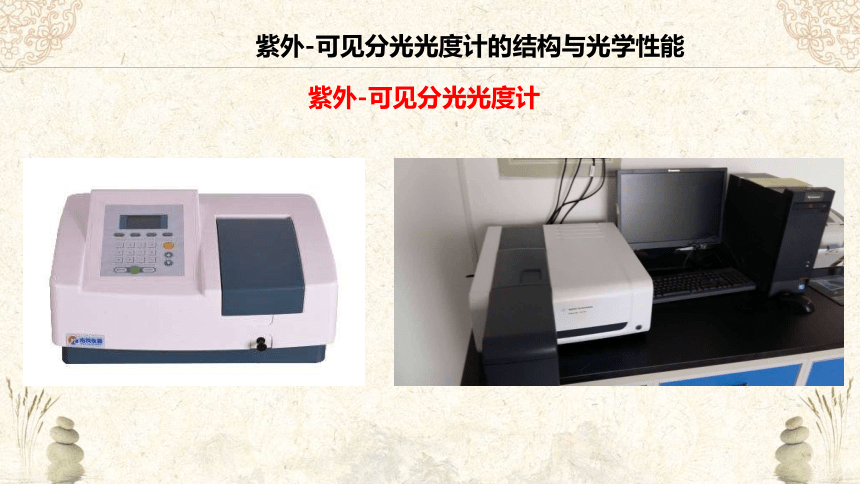

紫外-可见分光光度计
第四节 紫外-可见分光光度计的结构与光学性能

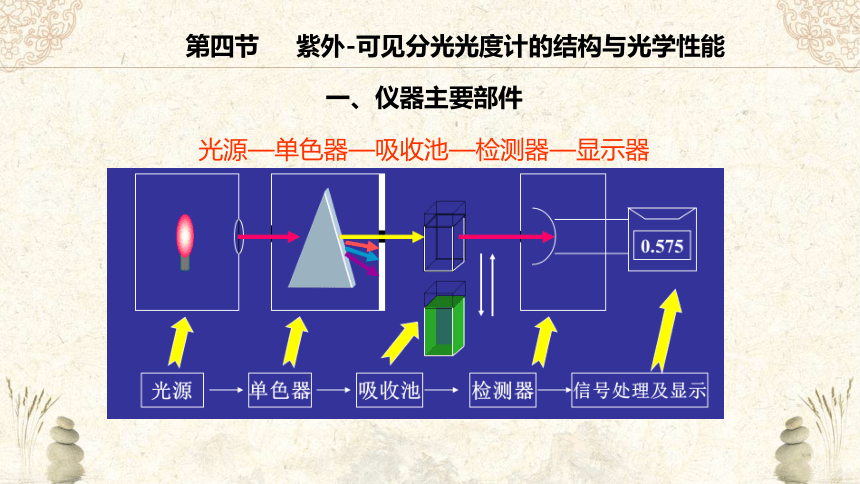

一、仪器主要部件
光源—单色器—吸收池—检测器—显示器

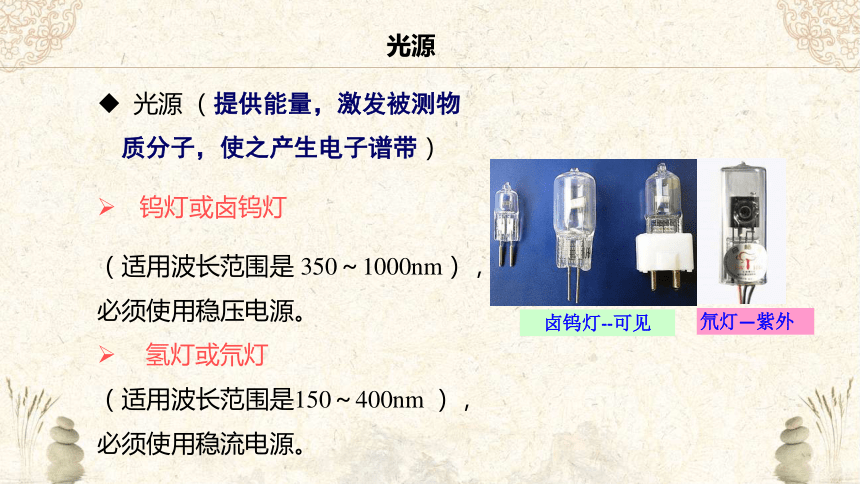

光源 （提供能量，激发被测物质分子，使之产生电子谱带）
钨灯或卤钨灯
（适用波长范围是 350～1000nm）， 必须使用稳压电源。
氢灯或氘灯
（适用波长范围是150～400nm ），必须使用稳流电源。
光源
氘灯—紫外
卤钨灯--可见

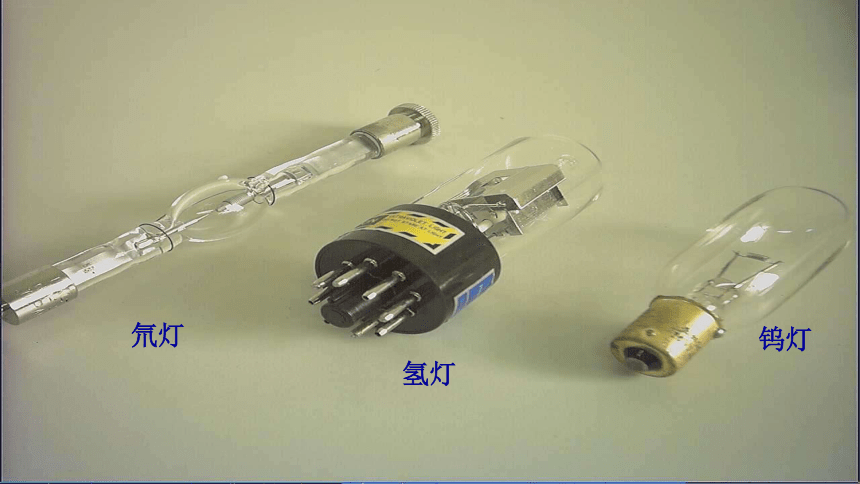

氘灯
氢灯
钨灯

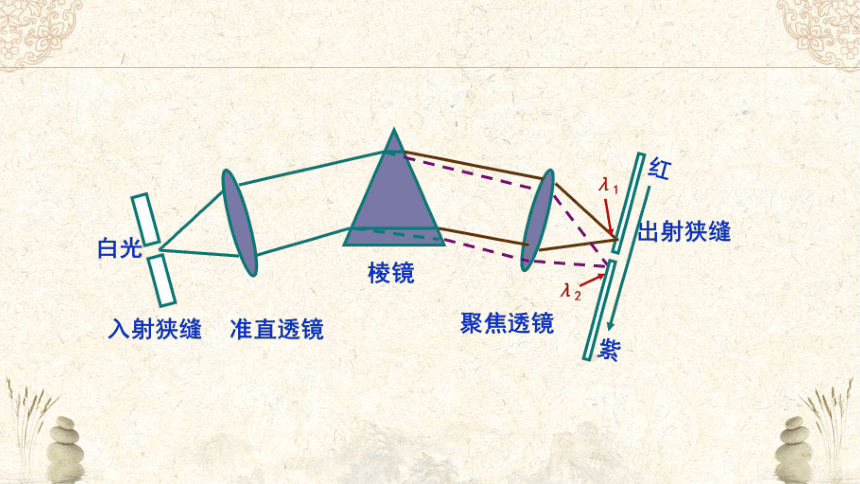

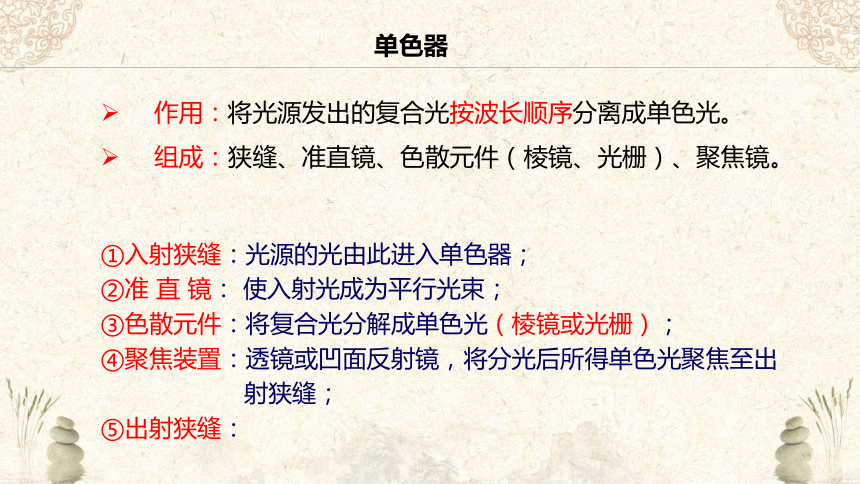

作用：将光源发出的复合光按波长顺序分离成单色光。
组成：狭缝、准直镜、色散元件（棱镜、光栅）、聚焦镜。
单色器
①入射狭缝：光源的光由此进入单色器；
②准 直 镜： 使入射光成为平行光束；
③色散元件：将复合光分解成单色光（棱镜或光栅）；
④聚焦装置：透镜或凹面反射镜，将分光后所得单色光聚焦至出
射狭缝；
⑤出射狭缝：

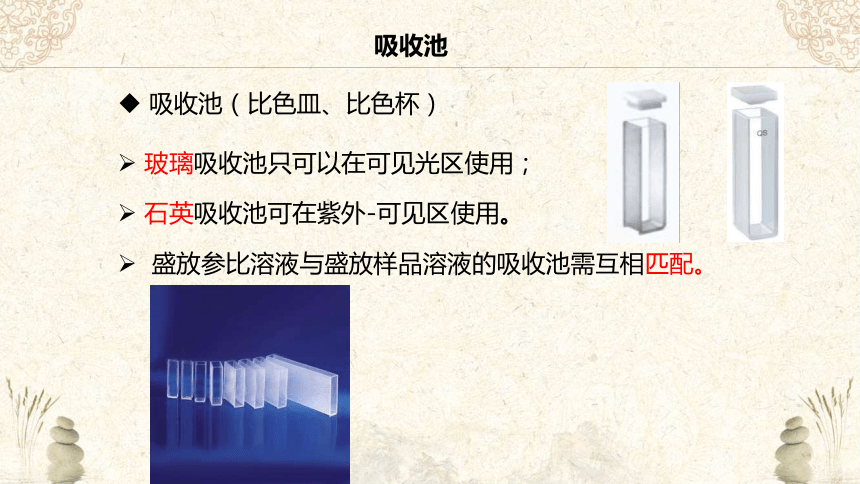

吸收池（比色皿、比色杯）
玻璃吸收池只可以在可见光区使用；
石英吸收池可在紫外-可见区使用。
盛放参比溶液与盛放样品溶液的吸收池需互相匹配。
吸收池
光电管（光→电）
光电倍增管
检测器
讯号处理与显示器
放大器
表头显示
数字显示
荧屏显示
常用分光光度计
二、分光光度计的类型
单光束分光光度计
双光束分光光度计
二极管阵列检测分光光度计
特点：全光谱扫描
721型可见分光光度计
5200型可见分光光度计
三、分光光度计的光学性能
波长范围 ：大致为190～1100nm不等
波长准确度：一般误差为±0.5nm
波长重现性：波长准确度的1/2左右
狭缝或谱带宽：最小谱带宽度可达0.1～0.5nm
分辨率 ：数值越小越好。中等仪器≤0.5nm，高级仪器≤0.1nm
杂散光 ：中等仪器≤0.5%，高级仪器≤0.001%
吸光度(透光率)测量范围 ：中档仪器为-0.1730~+2.0（0~150% ）
测光准确度 ：一般仪器约为 ± 0.5％
测光重现性：测光准确度误差范围的1/2左右
紫外可见分光光度计的组成。
（光源、单色器、样品池、检测器、讯号处理与显示器）
2. 紫外可见分光光度计的使用。
开机自检—设置测量模式和波长—溶液装入比色皿—放入参比液调零—放入待测液测吸光度
小结
