资源简介

(共30张PPT)
中等职业教育国家规划教材
物流设备操作
物流设备操作 项目一
常用仓储设备的应用
目录
任务一
任务二
任务三
货架的使用
DPS拣选设备应用
半自动打包机应用
物流设备操作 项目一 常用仓储设备应用
教学目标
培养学生规范意识、规划意识、标准化概念。
知识目标
1.熟悉货架、DPS拣选设备、半自动打包机的类型、规格及性能特征；
2.掌握货架、DPS拣选设备、半自动打包机的特点、用途及操作要点。
技能目标
1.能明确指出货架、DPS拣选设备、半自动打包机的种类及特点；
2.根据货架类型特点判断其用途，正确进行设备的选型、能熟练使用DPS拣选设备、半自动打包机进行作业。
素养目标

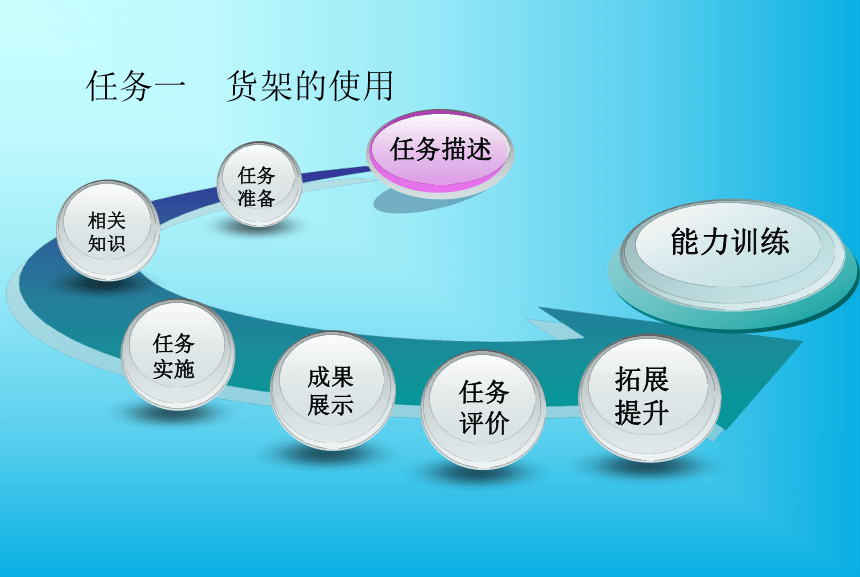

任务一 货架的使用
任务准备
相关知识
拓展提升
能力训练
任务描述
任务实施
任务评价
成果展示
任务评价
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

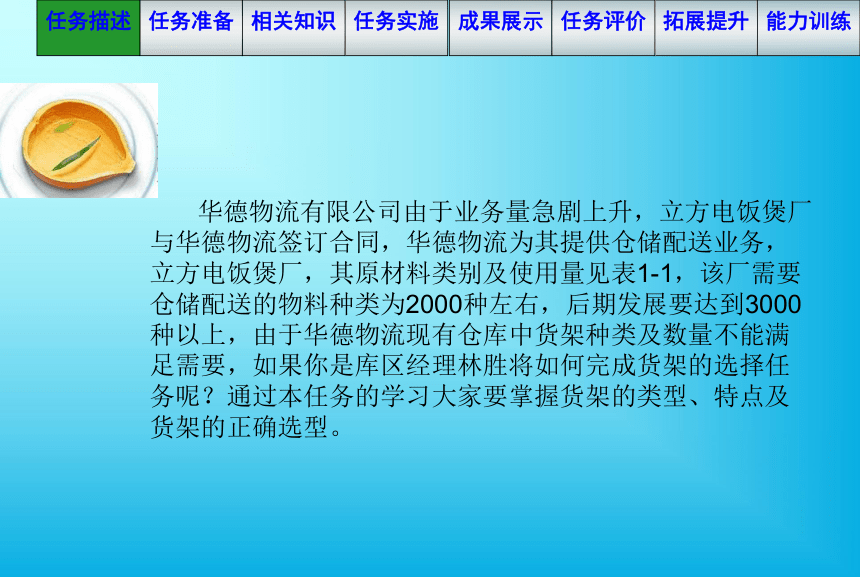

华德物流有限公司由于业务量急剧上升，立方电饭煲厂与华德物流签订合同，华德物流为其提供仓储配送业务，立方电饭煲厂，其原材料类别及使用量见表1-1，该厂需要仓储配送的物料种类为2000种左右，后期发展要达到3000种以上，由于华德物流现有仓库中货架种类及数量不能满足需要，如果你是库区经理林胜将如何完成货架的选择任务呢？通过本任务的学习大家要掌握货架的类型、特点及货架的正确选型。
能力训练
拓展提升
任务实施
相关知识
任务准备
任务描述
1.进行一次市场调查，查出目前物流企业常用的货架有哪些，并完成货架类型调研表。
2.请根据公司要求选择一批货架，完成货架选型表并说明理由。
物料类别 包装规格 重量/千克 当前使用量 后期计划使用量
冲压小件 胶箱66.6 cm×40.5 cm×37 cm 25/箱 1100 2100
电气元件 胶箱66.6 cm×40.5 cm×37 cm 10/箱 5100 8200
电路板 胶箱66.6 cm×40.5 cm×37 cm 10/箱 1000 1400
标准件 胶箱66.6 cm×40.5 cm×37 cm 25/箱 500 1000
硅胶件 胶箱66.6 cm×40.5 cm×37 cm 25/箱 1000 2000
塑料小件 钙塑箱61 cm×33 cm×36 cm 25/箱 5000 8000
电热盘 胶箱66.6 cm×40.5 cm×37cm 25/箱 3000 3900
塑料大件 钙塑箱63cm×32cm×37cm 10/箱 6000 10000
金属材料 托盘100cm×80cm 1600/托 300 500
塑料材料 托盘120cm×100cm 1000/托 200 400
合计 23200 37500
立方电饭煲厂原料表

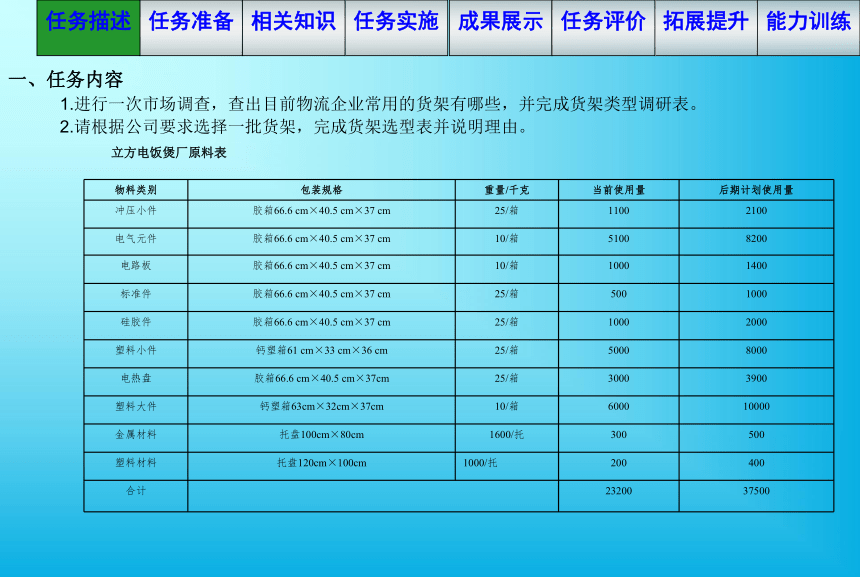

一、任务内容
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务准备
任务描述
二、任务要求
序号 活动要点 活动目标
1 货架类型调研 能够根据物流行业业务范围、货物种类、性质等因素，查找常用货架类型并说明其适用情况
2 货架选型 能够根据货物规格、重量、使用量等条件，选择合理的货架类型及数量
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务准备

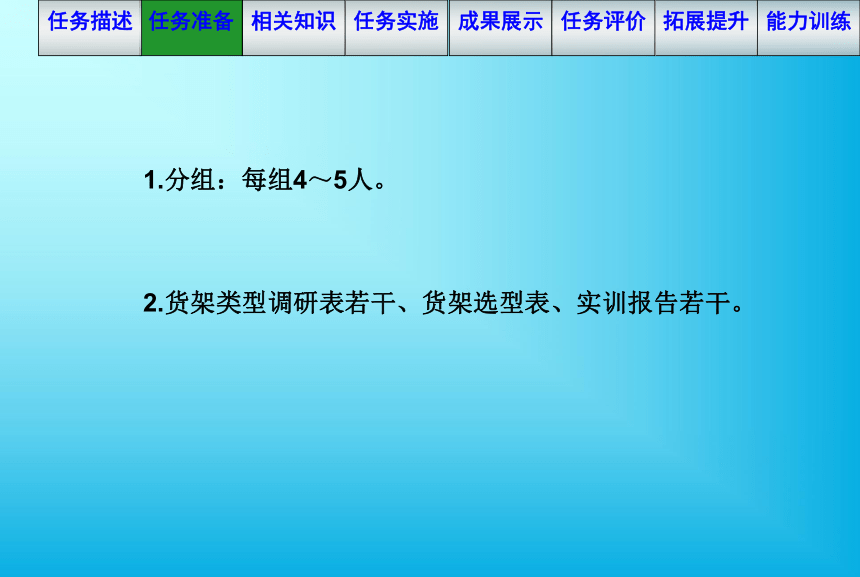

1.分组：每组4～5人。
2.货架类型调研表若干、货架选型表、实训报告若干。
任务描述
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务描述
任务准备

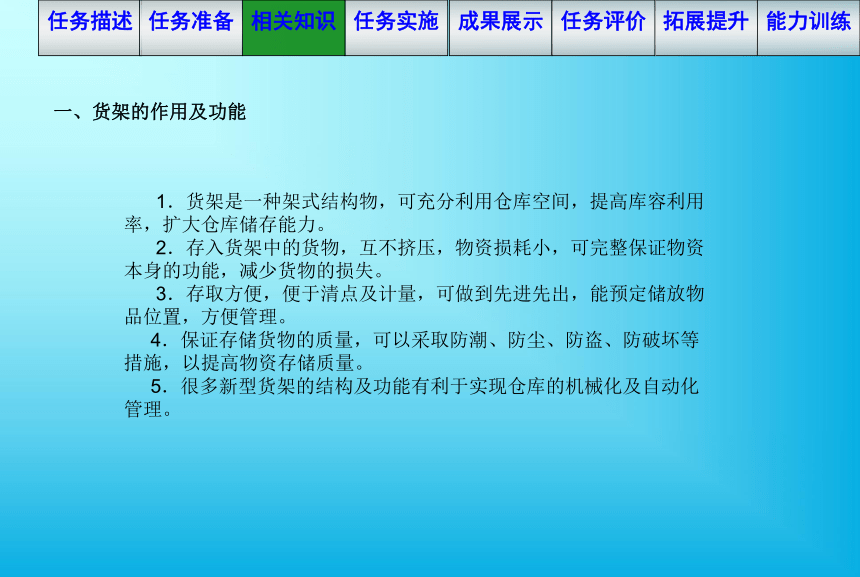

一、货架的作用及功能
1．货架是一种架式结构物，可充分利用仓库空间，提高库容利用率，扩大仓库储存能力。
2．存入货架中的货物，互不挤压，物资损耗小，可完整保证物资本身的功能，减少货物的损失。
3．存取方便，便于清点及计量，可做到先进先出，能预定储放物品位置，方便管理。
4．保证存储货物的质量，可以采取防潮、防尘、防盗、防破坏等措施，以提高物资存储质量。
5．很多新型货架的结构及功能有利于实现仓库的机械化及自动化管理。
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务描述
任务准备
二、常见货架的特点及用途

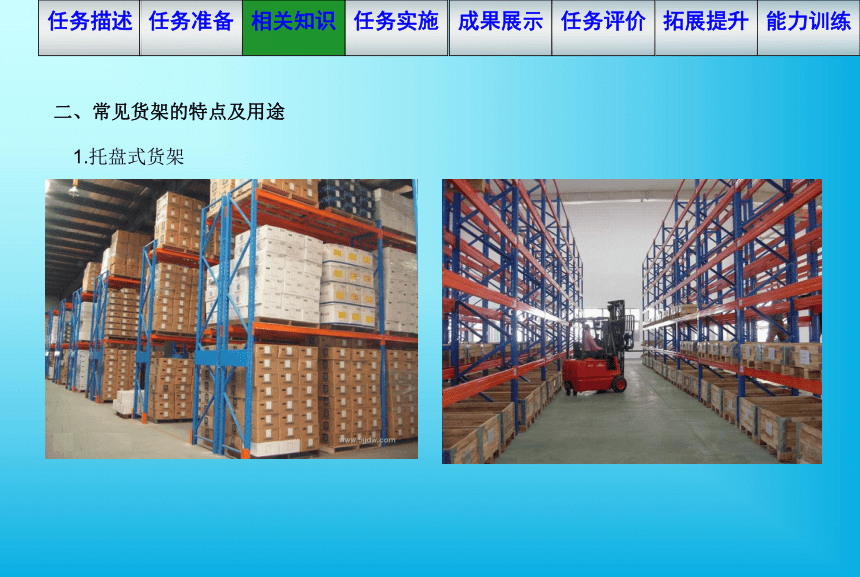

1.托盘式货架
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务描述
任务准备
二、常见货架的特点及用途

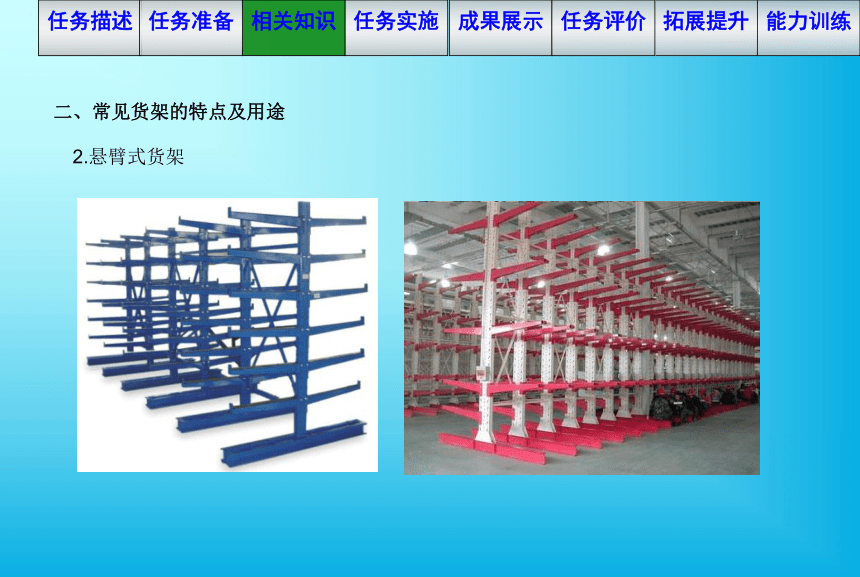

2.悬臂式货架
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务描述
任务准备
二、常见货架的特点及用途
3.重力式货架
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务描述
任务准备
二、常见货架的特点及用途
4.搁板式货架
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务描述
任务准备
二、常见货架的特点及用途
5.拣选式货架
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务描述
任务准备
二、常见货架的特点及用途
6.阁楼式货架
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务描述
任务准备
二、常见货架的特点及用途
7.移动式货架
8. 旋转式货架
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务描述
任务准备
二、常见货架的特点及用途
9. 驶入式货架
成果展示
任务评价
能力训练
拓展提升
任务实施
相关知识
任务描述
任务准备
三、货架的选型
1.商品的特性
2.存取性
3.仓储空间
4.出入库量
5.搬运设备
6.货架的标准化
货架选型的原则：
实用性原则
低成本高效益原则
安全可靠原则
采用先进技术原则
成果展示
任务评价
能力训练
拓展提升
任务实施
任务描述
任务准备
步骤一：货架类型调研
相关知识
常用货架名称 规格 材质 适用于何种货物情况
货架类型调研表
成果展示
任务评价
能力训练
拓展提升
任务实施
任务描述
任务准备
步骤二：货架选型
相关知识
常用货架名称 规格 材质 适用于何种货物情况
货架选型表
成果展示
任务评价
能力训练
拓展提升
任务评价
成果展示
任务描述
任务准备
相关知识
各小组推选一到两人进行货架类型选择，并说明选择理由。
任务实施
能力训练
拓展提升
任务评价
任务描述
任务准备
相关知识
任务实施
成果展示
被考评组 被考评成员名单
考评任务
考评标准 项目 分值（分） 小组自我评价（30%） 其他组别评价（40%） 教师评价（30%） 合计（100%）
参与讨论的积极性 25
语言表达 10
团队合作精神 15
沟通能力 10
内容 1.能够根据物流行业业务范围、货物种类、性质等因素，查找常用货架类型及适用情况 2.能够根据货物规格、重量、使用量等条件，选择合理的货架类型及数量 40
合计 100
任务评价表
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
货架的分类
1.按货架的发展分为：传统式货架、新型货架。
2.按货架的适用性分：通用货架、专用货架。
3.按货架的制造材料分：钢货架、钢筋混凝土货家架、钢与钢筋混凝上混合式货架、木制货架、钢木合制货架等。
4.按货架的封闭程度分：敞开式货架、半封闭式货架、封闭式货架等。
5.按结构特点分：层架、层格架、橱架、抽屉架、悬臂架、三角架、栅型架等。
6.按货架的可动性分：固定式货架、移动式货架、旋转式货架、组合货架、可调式货架、流动储存货架等。
7.按货架结构分：整体结构式、分体结构式。
8.按货架的载货方式分：悬臂式货架、橱柜式货架、棚板式货架。
9.按货架的构造分：组合可拆卸式货架、固定式货架。
10.按货架高度分：低层货架、中层货架、高层货架。
11.按货架重量分：重型货架、中型货架、轻型货架。
成果展示
任务评价
能力训练
任务描述
任务准备
相关知识
任务实施
能力训练一：货架特性比较
货架特性比较表
拓展提升
比较项目 托盘式货架 驶入式货架 重力式货架 移动式货架
货架占用面积
存储密度
空间利用
存取性
先进先出
通道数
出入库能力
成果展示
任务评价
能力训练
任务描述
任务准备
相关知识
任务实施
能力训练二：货架选择
某物流企业准备建设一个综合性配运中心，主要处理货物包括以下几类，同学们分组讨论应选用哪些货架可以满足仓库存储货物的需要。
主要货物：2～4m长的加工后木材、安装暖气用的五金管件、整箱装的石膏板、各类用木地板、汽车用零配件、汽车轮胎、各类图书、小家电、节能灯。
拓展提升
货架选型表
货物 选择货架名称 材质 说明
成果展示
任务评价
能力训练
任务描述
任务准备
相关知识
任务实施
能力训练三：托盘货架的组装
某仓库由于业务需要新定制采购一批托盘货架，配合1210托盘使用，要求横梁间距1.5米，四层货架，如果你是仓库工作人员你如何进行托盘货架的组装。
拓展提升
安装前注意事项：
1.安装施工前，应熟悉图纸，编制施工方案。
2.安装施工前，应了解安装现场运输道路、电源等情况。
3.仓储货架安装之前请清理安装场地，检验场地安全性，了解安装现场运输道路、电源情况等。
使用工具：
1.胶锤2-3把
2.活动扳手2-3把
成果展示
任务评价
能力训练
任务描述
任务准备
相关知识
任务实施
能力训练三：托盘货架的组装
安装步骤参考：
1.拆开货架所有包装，参照安装图纸检查各部件与配件是否完整。
2.首先把横拉（横撑），斜拉（斜撑）用螺丝安装在立柱上。
3.安装主货架，把组装好的两个立柱片（一个立柱片＝两根立柱、几根横拉、几根斜拉）竖立在地上两片立柱片距离调整为横梁的长度，根据货位要求调整横梁间距，将横梁卡扣与立柱排孔对正并插入，用胶锤固定，并插好安全销。依次安装各层横梁
4. 安装副货架。安装副架的时候也是先把立柱片装好，然后把装好的立柱片离主架的一边立柱片距离调整为横梁的长度后装上横梁即可。
5. 货架安装好之后，使用胶锤敲打立柱与横梁的相应部位将之调整到最合适的位置保证牢固。
6.用膨胀螺丝将货架底脚根据需要固定于地面。
拓展提升
成果展示
任务评价
能力训练
任务描述
任务准备
相关知识
任务实施
能力训练
拓展提升
评价标准 扣分 1组 2组 3组 4组
比较项目填写不符合货架特性 2分/项
货架选型错误 10分/次
货架安装未按图纸检查 2分/次
横梁间距不符合要求 5分/次
横撑、斜撑安装错误或未安装 5分/个
未安装螺丝或安全销 5分/个
小计
能力训练评价表
成果展示
任务评价
