中等职业教育国家规划教材
物流设备操作
物流设备操作 项目二
常用集装单元器具的应用
目录
任务一
任务二
任务三
托盘的应用
物流箱的应用
集装箱的应用
物流设备操作 项目二 常用集装单元器具应用
教学目标
培养学生规范意识、合作意识。
知识目标
1. 熟悉托盘、物流箱、集装箱的种类、规格，了解器具的基本结构；
2.掌握托盘、物流箱、集装箱的特点、用途。
技能目标
1. 能明确指出托盘、物流箱、集装箱的种类；
2.根据托盘、物流箱、集装箱类型特点判断托盘、物流箱、集装箱用途，正确选择集装设备。
素养目标

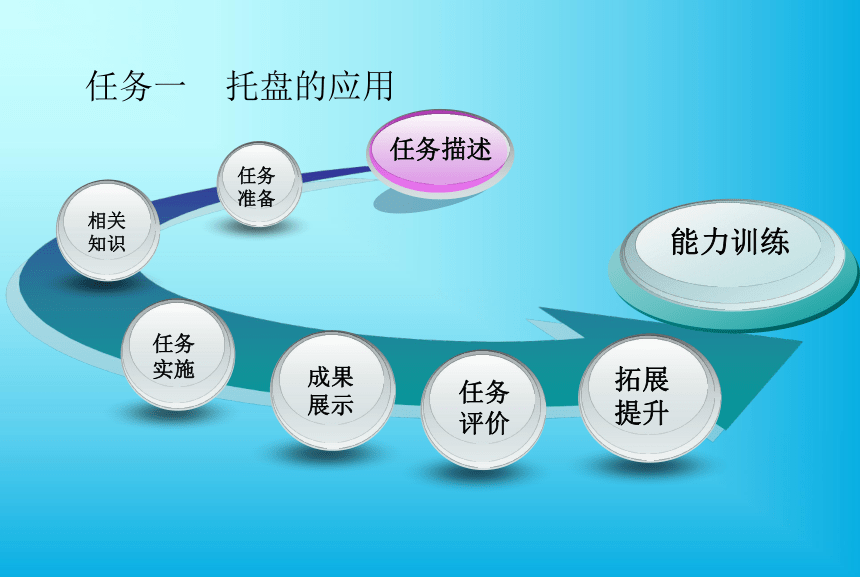

任务一 托盘的应用
任务准备
相关知识
拓展提升
能力训练
任务描述
任务实施
任务评价
成果展示
任务评价
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

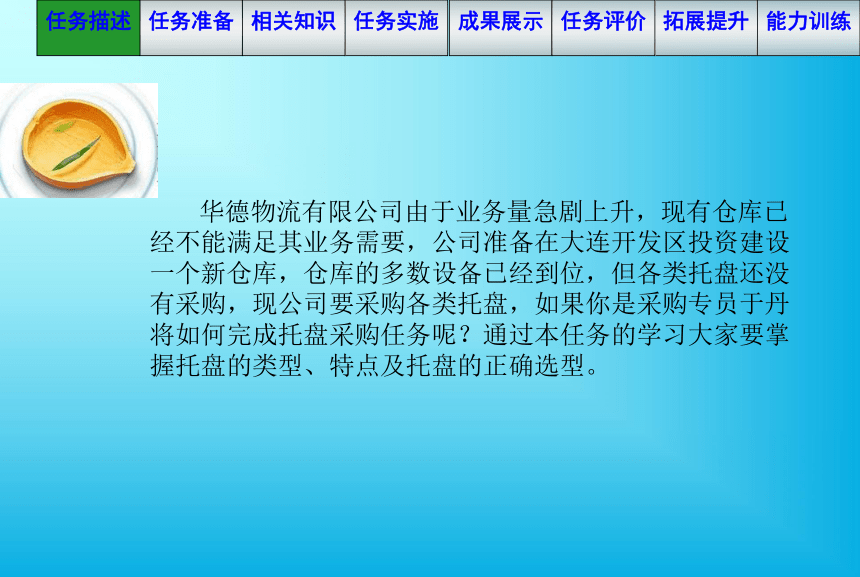

华德物流有限公司由于业务量急剧上升，现有仓库已经不能满足其业务需要，公司准备在大连开发区投资建设一个新仓库，仓库的多数设备已经到位，但各类托盘还没有采购，现公司要采购各类托盘，如果你是采购专员于丹将如何完成托盘采购任务呢？通过本任务的学习大家要掌握托盘的类型、特点及托盘的正确选型。

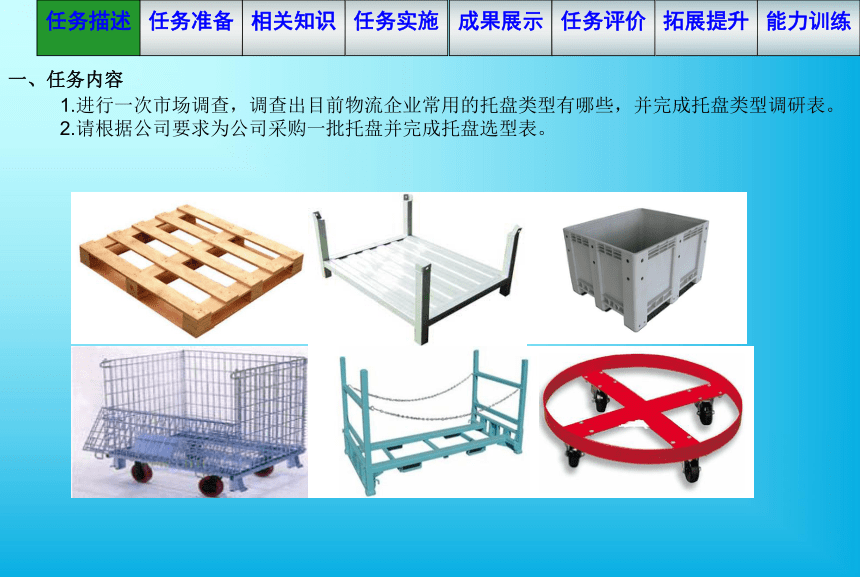

1.进行一次市场调查，调查出目前物流企业常用的托盘类型有哪些，并完成托盘类型调研表。
2.请根据公司要求为公司采购一批托盘并完成托盘选型表。
一、任务内容
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

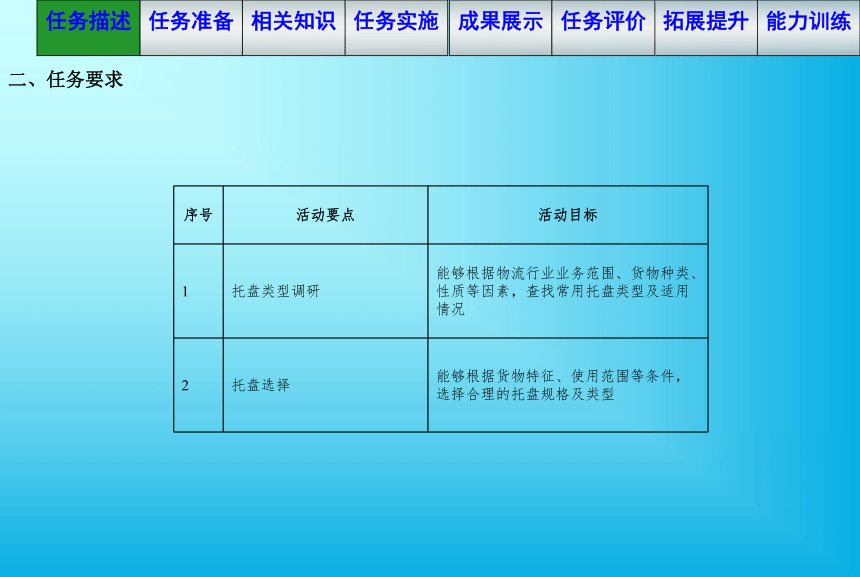

二、任务要求
序号 活动要点 活动目标
1 托盘类型调研 能够根据物流行业业务范围、货物种类、性质等因素，查找常用托盘类型及适用情况
2 托盘选择 能够根据货物特征、使用范围等条件，选择合理的托盘规格及类型
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备

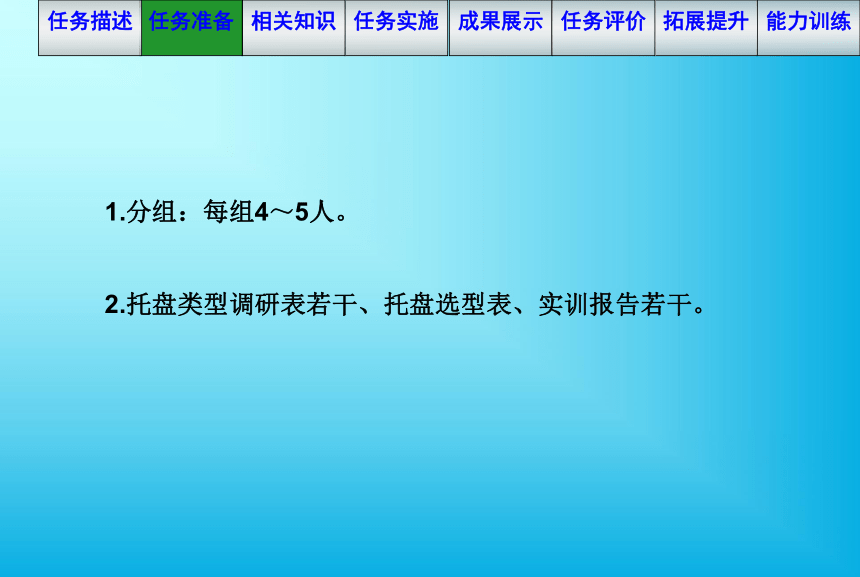

1.分组：每组4～5人。
2.托盘类型调研表若干、托盘选型表、实训报告若干。
任务描述
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
一、托盘概述
1．托盘的概念
托盘是为了使物品能有效地装卸、运输、保管，将其按一定数量组合放置于一定形状的台面上，这种台面有供叉车从下部叉人并将台板托起的叉入口。以这种结构为基本结构的平板台板和在这种基本结构基础上所形成的各种形式的集装器具，都可统称为托盘。
2.托盘的主要特点
（1）搬运或出入库场都可用机械操作，减少货物堆码作业次数，从而有效提高运输效率，缩短货运时间。
（2）以托盘为运输单位，货运件数变少，体积重量变大，而且每个托盘所装数量相等，既便于点数、理货交接、又可以减少货损货差事故。
（3） 自重量小，因而用于装卸、运输托盘本身所消耗的劳动较小，无效运输及装卸较集装箱小。
（4）返空容易，返空时占用运力很少。由于托盘造价不高，又很容易互相代用，所以无需像集装箱那样必有固定归属者，也无需像集装箱那样返空。即使返运，也比集装箱容易。
（5） 其主要缺点是：回收利用组织工作难度较大，会浪费一部分运力，托盘本身也占用一定的仓容空间；露天存放困难，需要有仓库等配套设施；适用的货物有限，不适于装载体积和重量大、形状不一的货物。
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、托盘的分类
平托盘
双面型
单面型
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、托盘的分类
木制平托盘
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、托盘的分类
钢制平托盘
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、托盘的分类
柱式托盘
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、托盘的分类
箱式托盘
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、托盘的分类
轮式托盘
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、托盘的分类
油桶专用托盘
轮胎专用托盘
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
三、托盘的标准
1.中国，2008年3月正式在全国范围内实施1200mm×1000mm和1100mm×1100mm两种规格，优先推荐使用1200mm×1000mm规格。
2.美国加拿大，在美洲大陆内以1219mm×1016mm的托盘来构建相互协作体制。
3.日本和韩国，使用1100mm×1100mm一种规格。
4.德国、英国和荷兰，使用1000mm×1200mm和800mm×1200mm两种尺寸，英国主要使用1000mm×1200mm规格。
5.ISO世界标准化组织，经过ISO/TC51托盘标准化技术委员会多次分阶段审议，国际标准化组织已于2003年对ISO6780《联运通用平托盘 主要尺寸及公差》标准进行了修订，在原有的1200mm×1000mm，1200mm×800mm，1219 mm×1016mm（即48in×40in），1140 mm×1140mm四种规格的基础上，新增了1100 mm×1100mm，1067 mm×1067mm两种规格，现在的托盘国际标准共有六种。其中1200mm×1000mm托盘在全球应用最广。
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
四、托盘使用和选型要点
1.托盘尺寸
根据企业托盘标准和存放物料的尺寸大小确定托盘尺寸。建议尽可能选用国际标准的托盘规格，以便于托盘的交换和使用。装载货物的托盘流向直接影响托盘尺寸的选择，如国内常用1100mm×1100mm尺寸的托盘发往日本、韩国。
2.应用承载的要求
根据托盘上面存放物料的重量及物流作业方式，考虑托盘的静载和动载能力需求。
3.托盘材质
钢结构托盘一般只是为了解决较重货物的承载问题才选用，木托盘和塑料托盘在大部分物流作业场所均可使用。木托盘的刚性好，承载能力比塑料托盘大，不易弯曲变形，但不适合潮湿和卫生要求高的作业场所。塑料托盘是一个整体结构托盘，适合周转而不易损坏，方便清洁，但承载能力不如木托盘。
4.托盘结构
托盘有不同的结构方式，根据作业工具的货叉特点、承载要求以及其他应用工况要求来选择。
5.成本
木托盘成本较低，木托盘如果管理不善容易损坏，但可以维修。由于石油价格的不断上涨，塑料托盘的成本比木托盘要高很多。塑料托盘使用寿命比木托盘长，但损坏后不能维修，钢托盘成本最高。
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
步骤一：托盘类型调研
相关知识
采购专员于丹根据物流行业业务范围、货物种类、性质等因素，查找常用托盘类型及适用情况，完成托盘类型调研表。
托盘类型调研表
常用托盘名称 规格 材料构成 性能 适用于何种货物情况
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
步骤二：托盘选型
相关知识
采购专员于丹根据货物特征、使用范围等条件，选择合理的托盘规格及类型，完成托盘选型表。
托盘选型表
货物特征 货物从某地运往某地 托盘规格选择 托盘类型选择
货物潮湿、腐蚀性强 中国运往美国
货物中有存在蛀虫的可能 中国运往韩国
货物干燥、重量轻 中国运往英国
能力训练
拓展提升
成果展示
任务描述
任务准备
相关知识
任务实施
任务评价
各小组推选一到两人进行托盘类型选择，并说明选择理由。
能力训练
拓展提升
任务评价
任务描述
任务准备
相关知识
任务实施
任务评价表
被考评组 被考评成员名单
考评任务
考评标准 项目 分值（分） 小组自我评价（30%） 其他组别评价（40%） 教师评价（30%） 合计（100%）
参与讨论的积极性 25
语言表达 10
团队合作精神 15
沟通能力 10
内容 1.根据现物流行业业务范围、货物种类、性质等因素，查找常用托盘类型及适用情况 2.能够根据货物特征、使用范围等条件，选择合理的托盘类型 40
合计 100
成果展示
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
任务评价
一、托盘的使用
成果展示
1．托盘的使用方式
托盘联运
专用托盘
2.托盘货体的紧固
捆扎
网罩
框架
中间夹摩擦材料
专用工具
粘合
胶带粘扎
平托盘周边垫高
收缩薄膜
拉伸薄膜
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
任务评价
二、仓储物资堆码方案的确定
成果展示
1.堆码物品要求
3.箱货物托盘堆码方案的确定
物品已查清
物品已编码
包装、标志等清楚
无不合格物品
2.堆码操作要求
合理
牢固
定量
整齐
节约
方便
重叠式
旋转交错式
纵横交错式
正反交错式
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
能力训练：托盘选用
成果展示
2013年12月17日，我公司新到一批物资，全部为纸箱包装，货物名称及纸箱规格如表
现仓库托盘尺寸有如下几种：1200mm×1000mm、1000mm×800mm、1100mm×1100mm
各小组请结合货物尺寸及货物特性，进行托盘选择并完成堆码。
学生分组：每组2～3人,讨论完成托盘选择，进行托盘货物堆码。
设备准备：各种尺寸纸箱若干，1200mm×1000mm、1000mm×800mm、1100mm×1100mm等尺寸木质、塑料、钢制托盘若干。
拓展提升
货物名称及规格
货品名称 纸箱规格（长*宽*高）
电瓶水 外径：390mm*290mm*230mm
宣纸 外径：330mm*200mm*170mm
汽车零件（金属） 外径：350mm*360mm*220mm
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
不同堆码方式操作要点
成果展示
拓展提升
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
能力训练
成果展示
拓展提升
能力训练评价表
考 评 指 标 考 评 标 准 分值 得分
专业 知识 技能 实操过程 规范、无野蛮操作、科学合理 40
堆码质量 整齐、牢固、标签向外、无倒置 20
实训报告单 字迹工整，项目齐全 20
通用 能力 培养 出勤 按时到岗，学习准备就绪 5
道德自律 自觉遵守纪律，有责任心和荣誉感 5
学习态度 积极主动，不怕困难，勇于探索 5
团队分工合作 能融入集体，愿意接受任务并积极完成 5
合 计 100
