资源简介

(共23张PPT)
中等职业教育国家规划教材
物流设备操作
物流设备操作 项目二
常用集装单元器具的应用
目录
任务一
任务二
任务三
托盘的应用
物流箱的应用
集装箱的应用
物流设备操作 项目二 常用集装单元器具应用
教学目标
培养学生规范意识、合作意识。
知识目标
1. 熟悉托盘、物流箱、集装箱的种类、规格，了解器具的基本结构；
2.掌握托盘、物流箱、集装箱的特点、用途。
技能目标
1. 能明确指出托盘、物流箱、集装箱的种类；
2.根据托盘、物流箱、集装箱类型特点判断托盘、物流箱、集装箱用途，正确选择集装设备。
素养目标
任务二 物流箱的应用
任务准备
相关知识
拓展提升
能力训练
任务描述
任务实施
任务评价
成果展示
任务评价
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

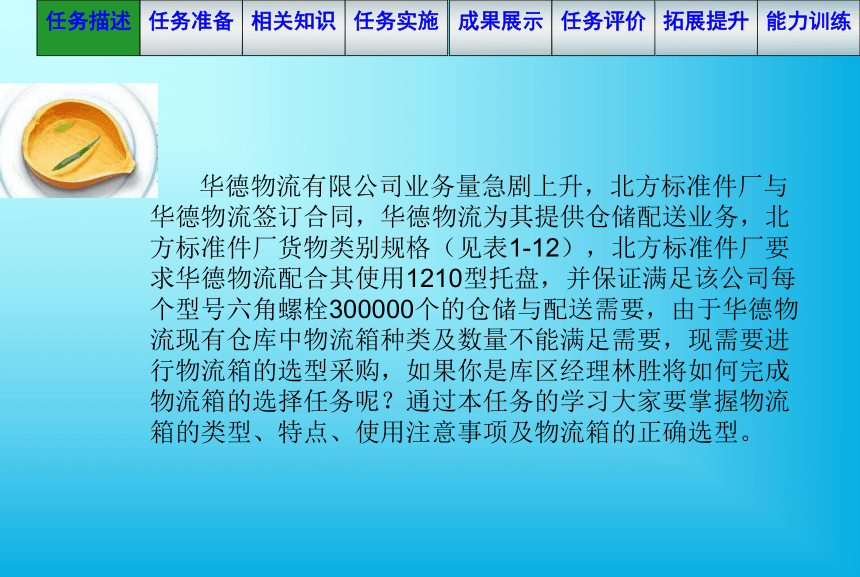

华德物流有限公司业务量急剧上升，北方标准件厂与华德物流签订合同，华德物流为其提供仓储配送业务，北方标准件厂货物类别规格（见表1-12），北方标准件厂要求华德物流配合其使用1210型托盘，并保证满足该公司每个型号六角螺栓300000个的仓储与配送需要，由于华德物流现有仓库中物流箱种类及数量不能满足需要，现需要进行物流箱的选型采购，如果你是库区经理林胜将如何完成物流箱的选择任务呢？通过本任务的学习大家要掌握物流箱的类型、特点、使用注意事项及物流箱的正确选型。
1.进行一次市场调查，调查出目前物流企业常用的物流箱有哪些，并完成物流箱类型调研表。
2.请根据公司要求为公司选择一批物流箱，完成物流箱选型表并说明理由。
一、任务内容
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

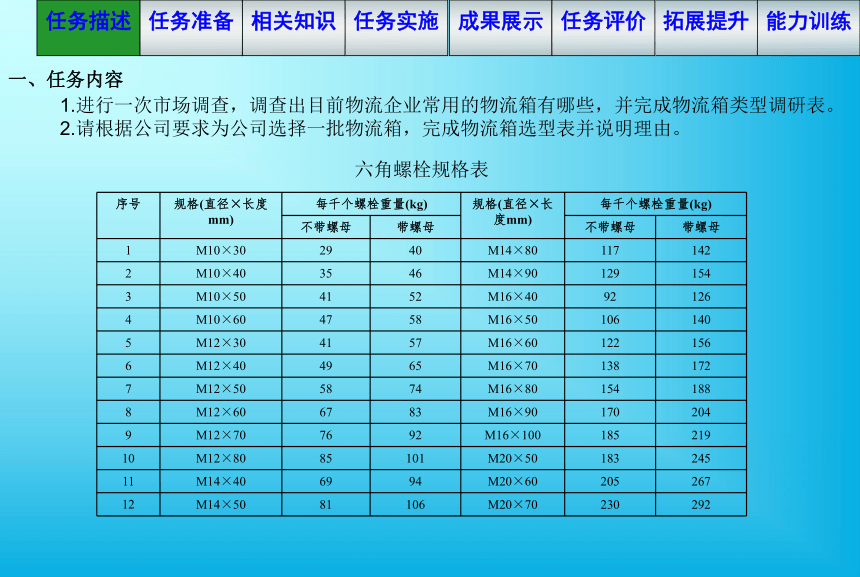

六角螺栓规格表
序号 规格(直径×长度mm) 每千个螺栓重量(kg) 规格(直径×长度mm) 每千个螺栓重量(kg)
不带螺母 带螺母 不带螺母 带螺母
1 M10×30 29 40 M14×80 117 142
2 M10×40 35 46 M14×90 129 154
3 M10×50 41 52 M16×40 92 126
4 M10×60 47 58 M16×50 106 140
5 M12×30 41 57 M16×60 122 156
6 M12×40 49 65 M16×70 138 172
7 M12×50 58 74 M16×80 154 188
8 M12×60 67 83 M16×90 170 204
9 M12×70 76 92 M16×100 185 219
10 M12×80 85 101 M20×50 183 245
11 M14×40 69 94 M20×60 205 267
12 M14×50 81 106 M20×70 230 292
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

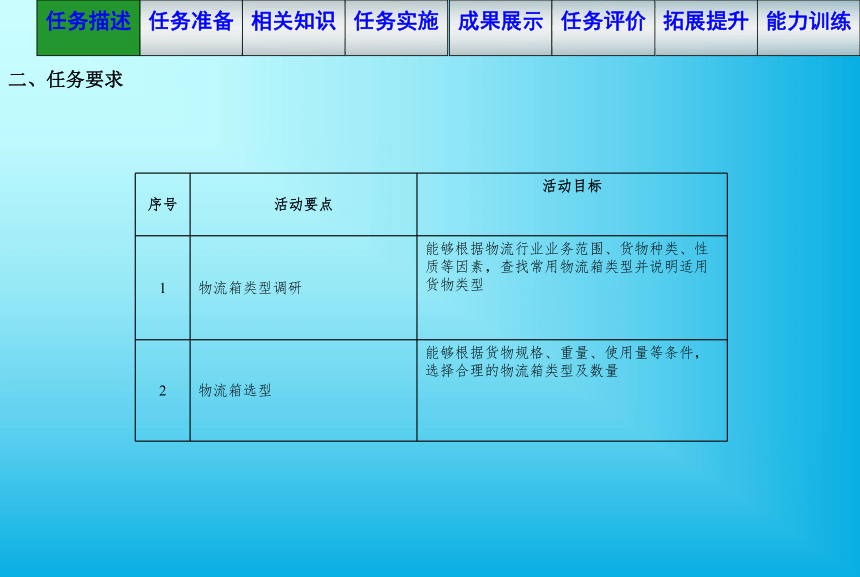

二、任务要求
序号 活动要点 活动目标
1 物流箱类型调研 能够根据物流行业业务范围、货物种类、性质等因素，查找常用物流箱类型并说明适用货物类型
2 物流箱选型 能够根据货物规格、重量、使用量等条件，选择合理的物流箱类型及数量
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备

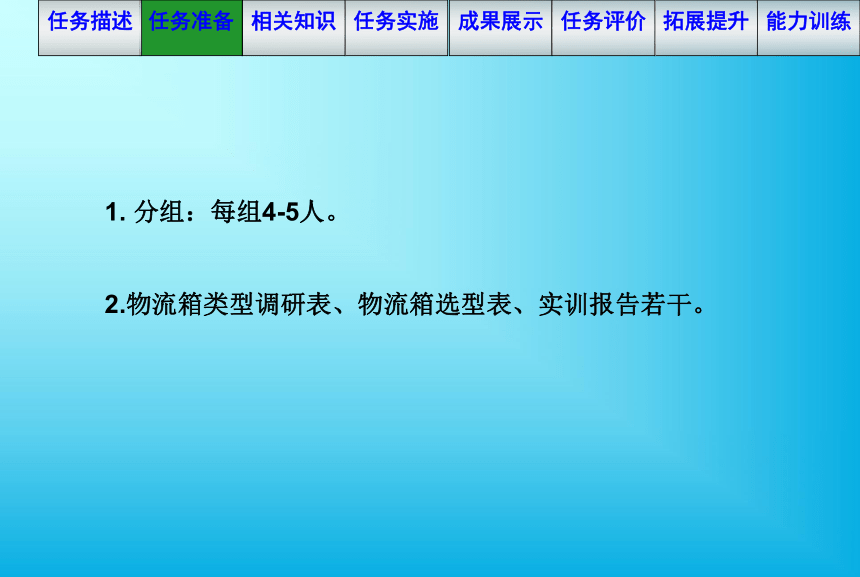

分组：每组4-5人。
2.物流箱类型调研表、物流箱选型表、实训报告若干。
任务描述
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
一、认识物流箱
物流箱也称周转箱，广泛用于机械、汽车、家电、轻工、电子等行业，能耐酸耐碱、耐油污、无毒无味，可用于盛放食品、零件等，清洁方便、周转便捷、堆放整齐、便于管理。适用于工厂物流中的运输、配送、储存、流通加工等环节。物流箱可与多种物流容器和工位器具配合，用于各类仓库、生产现场等多种场合。在物流管理越来越被广大企业重视的今天，物流箱能帮助完成物流容器的通用化、一体化管理，是生产及流通企业进行现代化物流管理的必备品，现阶段最为常用的物流箱为塑料物流箱。
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、物流箱的特点
1.耐用，物流箱具有较好的耐冲击性，重压或撞击时不易碎裂，可终身使用。
2.密封，虽然不同种类的箱体密封方式不同，但良好的密封性是箱内保存货物性质不发生改变的必要条件。
3.保鲜，国际上密封测定标准是以透湿度测试来评定的，优质的保鲜箱要比同类产品的透湿度低200倍，可以更长时间保持事物的新鲜。
4.多功能性，物流箱能针对企业需要设计不同大小、配合物品的装箱、仓储与配送。
5.环保，物流箱使用食品级的环保LLDPE材料,无毒无味、抗紫外线、不易变色。
6.耐热耐冷，冷热箱对耐热性耐冷性的要求比较高，在高温的水中不会变形，甚至可以用沸水消毒。
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
三、物流箱箱分类
1.按用途分类可分为：防静电物流箱、导电物流箱、阻燃物流箱、零部件物流箱、仪器物流箱、饮料物流箱、农药物流箱、精密仪器的内包装物流箱、药品物流箱、邮政物流箱、隔板物流箱、水果物流箱等。
2.按性能分类可分为：可堆式物流箱、可插式物流箱、折叠式物流箱、万通板物流箱。
3.按物理性能可以分为：防静电物流箱、导电物流箱、绝缘物流箱。
零件物流箱
隔板物流箱
饮料物流箱
可堆式物流箱
可插式物流箱
折叠式物流箱
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
步骤一：物流箱类型调研
相关知识
库区经理林胜根据物流行业业务范围、货物种类、性质等因素，查找常用物流箱类型并说明适用货物类型，完成物流箱类型调研表。
物流箱类型调研表
常用物流箱名称 规格 适用于何种货物情况
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
步骤二：物流箱选型
相关知识
库区经理林胜根据货物规格、重量、使用量、托盘尺寸等条件，选择合理的物流箱类型及数量，完成物流箱选型表。
物流箱选型表
物料 物流箱类型 规格尺寸 数量
能力训练
拓展提升
成果展示
任务描述
任务准备
相关知识
任务实施
任务评价
各小组推选一到两人进行物流箱类型选择，并说明选择理由。
能力训练
拓展提升
任务评价
任务描述
任务准备
相关知识
任务实施
任务评价表
成果展示
被考评组 被考评成员名单
考评任务
考评标准 项目 分值（分） 小组自我评价（30%） 其他组别评价（40%） 教师评价（30%） 合计（100%）
参与讨论的积极性 25
语言表达 10
团队合作精神 15
沟通能力 10
内容 1.能够根据物流行业业务范围、货物种类、性质等因素，查找常用物流箱类型并说明适用货物类型 2.能够根据货物规格、重量、使用量等条件，选择合理的物流箱类型及数量 40
合计 100
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
任务评价
塑料物流箱
成果展示
塑料物流箱优点：
1．良好的力学性能，塑料物流箱的特殊结构，使其具有韧性好、耐冲击、抗压强度高、缓冲防震、挺硬性高、弯曲性能良好等优良的力学性能。
2．质轻节材，塑料物流箱力学性能优良，要达到同样的效果，使用塑料中空板耗材少、成本低、重量轻。
3．隔热、隔声，由于塑料物流箱的中空结构，使其传热、传声效果明显低于实心板材，具有良好的隔热、隔声效果。
4．防静电、导电、阻燃，采用改性、混合、表面喷涂等方法可以使塑料中空板具有防静电、导电、或阻燃的性能。
5．化学性能稳定，塑料物流箱可以防水、防潮、防腐蚀、防虫蚀、免熏蒸与纸板、木板相比具有明显优势。
6．表面光滑美观、颜色齐全，由于塑料物流箱的特殊成型工艺，通过色母粒的调色可以达到任意颜色，而且表面光滑，易于印刷。
7．环保效果明显，塑料物流箱具有无毒、无污染等特点，废弃处理简单，不会对环境造成污染。还可废物再利用，做成其他塑料制品。　
8.优越的耐冲击性，重压或撞击时不易碎裂，不会留下刮痕，可终身使用。适用于工厂物流中的运输、配送、储存、流通加工等环节。
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
能力训练：物流箱补货与拣选
成果展示
华德物流配送中心，接到货物的补货与拣选任务，信息员已下达指令，现需仓管员、拣货员利用物流箱对货物进行补货、拣选，如果你是仓管员、拣货员，你如何利用物流箱进行货物的补货与拣选。
拓展提升
补货信息表
品名 单位 数量 货位
清风180 卷 2 A0203
清风130 卷 3 A0204
清风145 卷 5 A0301
心相印柔肤系列 卷 4 A0402
心相印特柔三层 卷 6 A0403
统一饮用矿物质水 瓶 7 B0204
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
补货作业步骤
成果展示
拓展提升
1.仓管员根据补货货物数量及种类至物流箱保管区，选取物流箱（物流箱搬运过程中均需双手拿取物流箱）。
2. 将物流箱箱盖打开，按补货顺序放置于手推车（或托盘）上。
3. 按补货单拣取货物，分品目整齐码放与物流箱内并将箱盖盖好。
4. 将货物运至补货区域，打开物流箱盖，按顺序进行补货（拒绝野蛮操作）
5. 补货完毕将物流箱箱盖盖好，送至物流箱保管区，按要求堆码层数进行堆码。（保证箱底插槽与箱口凹槽完全吻合）
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
客户订货需求表
成果展示
拓展提升
客户： 连锁超市No：101
品名 单位 数量
心相印特柔三层 卷 6
莱菲纸 卷 8
雪松纸 卷 2
雀巢优活 瓶 5
冰纯水 瓶 8
农夫山泉饮用天然水 瓶 7
宏宝莱墨汁 瓶 2
冰露 瓶 4
康师傅（天然水） 瓶 6
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
拣货作业步骤
成果展示
拓展提升
1.拣货员根据拣货货物数量及种类至物流箱保管区，选取物流箱（物流箱搬运过程中均需双手拿取物流箱）。
2. 将物流箱箱盖打开，按拣货顺序放置于手推车（或托盘）上。
3. 按指示灯拣取货物，分品目整齐码放与物流箱内并将箱盖盖好。
4. 将货物运至发货区，装箱发货。
5. 补货完毕将物流箱箱盖盖好，送至物流箱保管区，按要求堆码层数进行堆码。（保证箱底插槽与箱口凹槽完全吻合）
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
成果展示
拓展提升
能力训练评价表
评价标准 扣分 1组 2组 3组 4组
未双手拿取物流箱 1分/次
物流箱箱盖未盖或盖箱方法错误 2分/次
出现野蛮操作 3分/次
物流箱堆码不整齐（箱底插槽与箱口凹槽不吻合） 3分/次
小计
