(共27张PPT)
中等职业教育国家规划教材
物流设备操作
物流设备操作 项目二
常用集装单元器具的应用

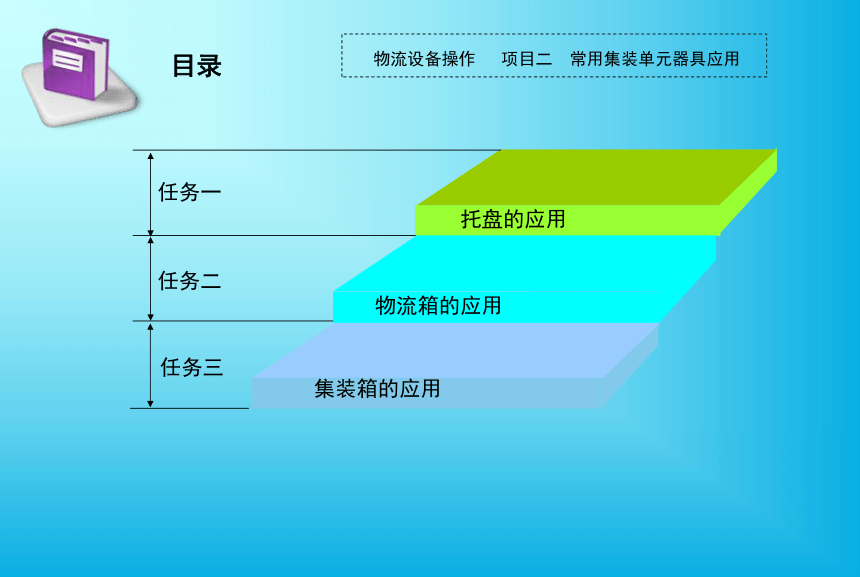

目录
任务一
任务二
任务三
托盘的应用
物流箱的应用
集装箱的应用
物流设备操作 项目二 常用集装单元器具应用

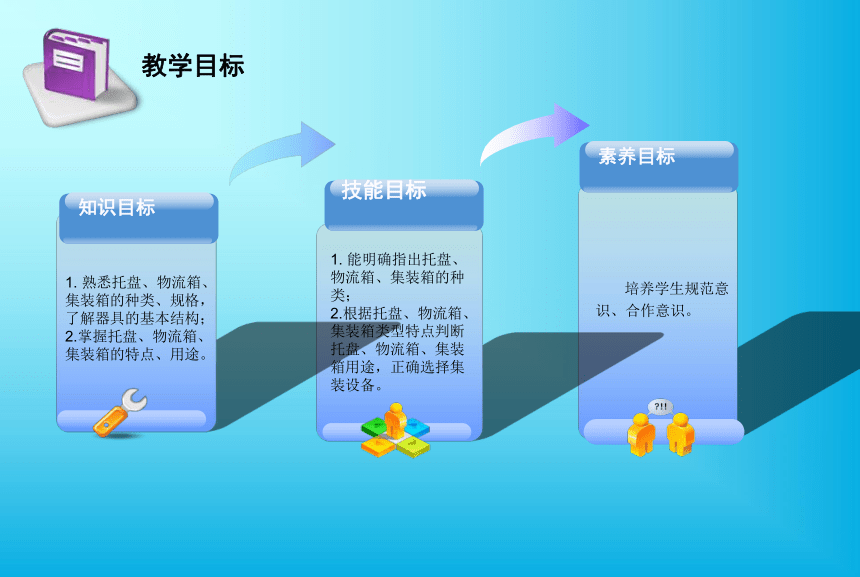

教学目标
培养学生规范意识、合作意识。
知识目标
1. 熟悉托盘、物流箱、集装箱的种类、规格，了解器具的基本结构；
2.掌握托盘、物流箱、集装箱的特点、用途。
技能目标
1. 能明确指出托盘、物流箱、集装箱的种类；
2.根据托盘、物流箱、集装箱类型特点判断托盘、物流箱、集装箱用途，正确选择集装设备。
素养目标

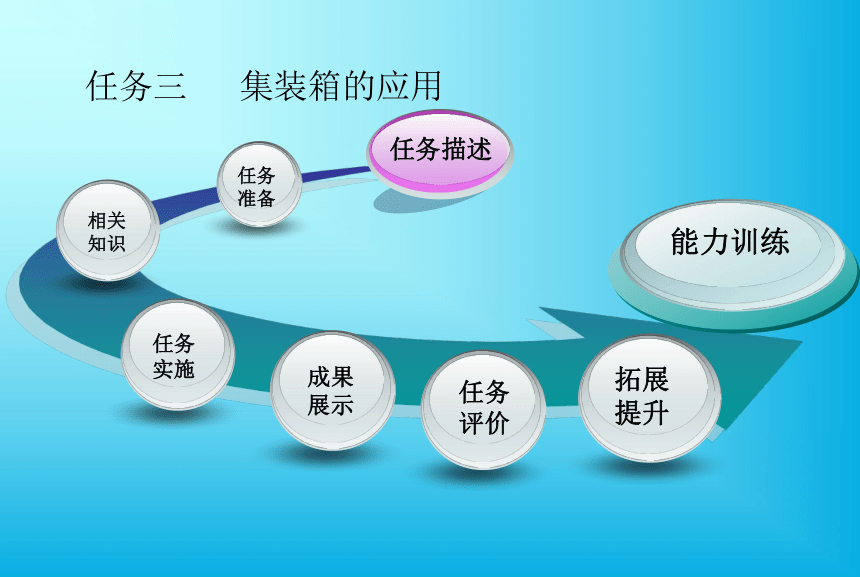

任务三 集装箱的应用
任务准备
相关知识
拓展提升
能力训练
任务描述
任务实施
任务评价
成果展示
任务评价
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

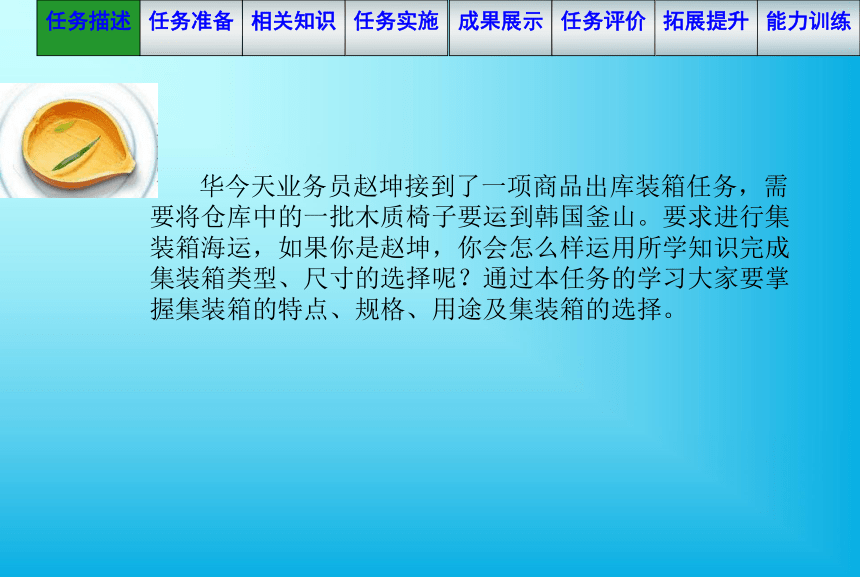

华今天业务员赵坤接到了一项商品出库装箱任务，需要将仓库中的一批木质椅子要运到韩国釜山。要求进行集装箱海运，如果你是赵坤，你会怎么样运用所学知识完成集装箱类型、尺寸的选择呢？通过本任务的学习大家要掌握集装箱的特点、规格、用途及集装箱的选择。
2013年6月26日上午10时，沈阳凡进家具厂有一批木质椅子要运到韩国釜山明朗公司要求6月30日运达。
一、任务内容
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

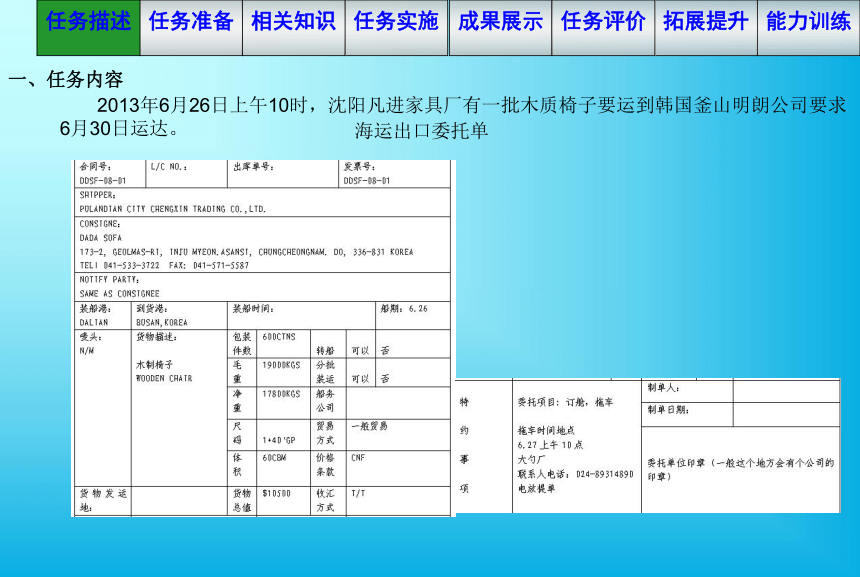

海运出口委托单
2013年6月26日上午10时，沈阳凡进家具厂有一批木质椅子要运到韩国釜山明朗公司要求6月30日运达。
一、任务内容
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

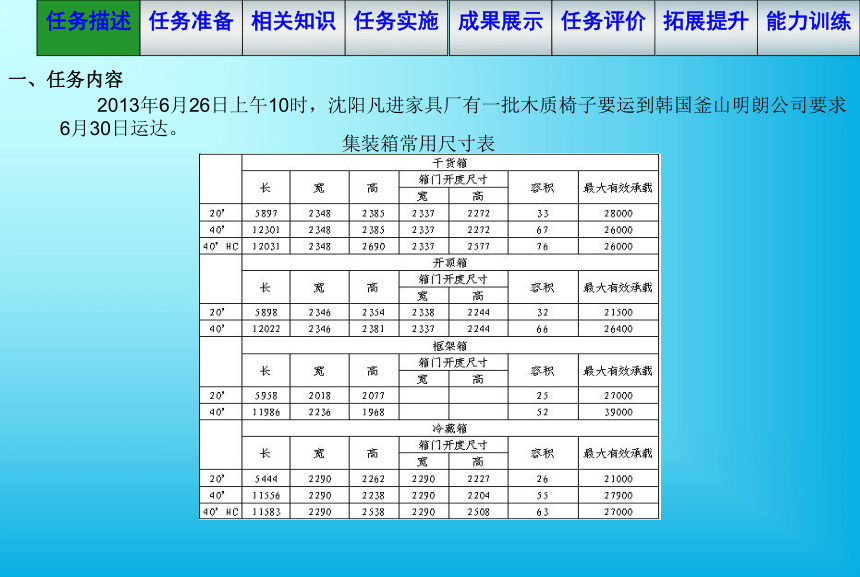

集装箱常用尺寸表
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

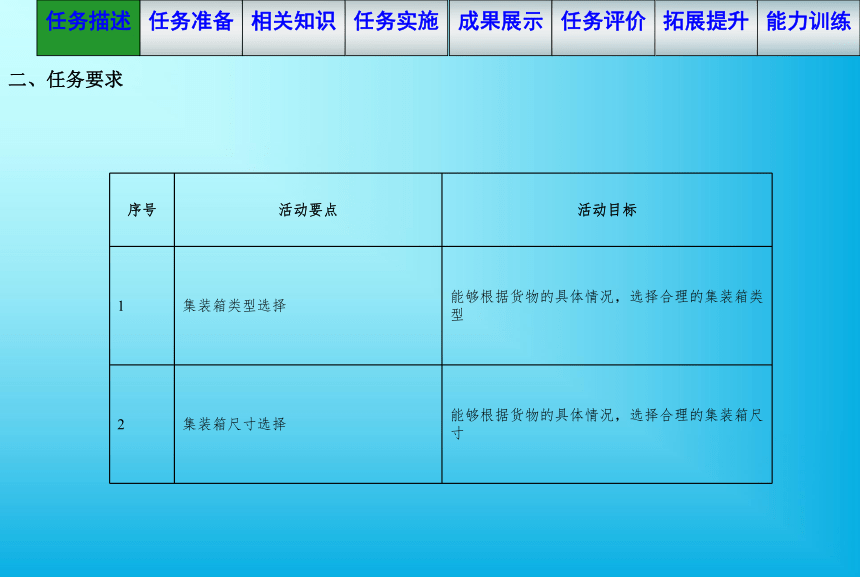

二、任务要求
序号 活动要点 活动目标
1 集装箱类型选择 能够根据货物的具体情况，选择合理的集装箱类型
2 集装箱尺寸选择 能够根据货物的具体情况，选择合理的集装箱尺寸
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
1.分组：每组2～3人。
2.海运出口委托单若干、集装箱常用尺寸表、实训报告若干。
任务描述
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
一、集装箱定义及特点
1．集装箱的定义
集装箱是指海、陆、空不同运输方式进行联运时用以装运货物的一种容器。关于集装箱的定义，由于所处的立场不同，国际上不同国家、地区和组织的表述有所不同。
2．集装箱的特点
集装箱作为一种集合运输包装，它有着其他包装形式无法比拟的优点，概括如下：
（1）强度高、保护防护能力强，因而货损小。
（2）集装箱功能多，本身还是一个小型的储存仓库。因此，使用集装箱，可以不再配置仓库、库房。
（3）集装箱可以重叠垛放，有利于提高单位地面的储存数量。在车站、码头等待外运，占地也较少。
（4）在几种集装方式中，尤其在散杂货集装方式中，集装箱的集装数量较大。集装箱的装载量与自重之和，最高可达30t以上。
（5）集装箱还具备标准化装备的一系列优点，例如尺寸、大小、形状有一定规定，便于对装运货物和承运设备作出规划、计划；简化装卸工艺，通用性、互换性强。
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、集装箱分类
通用干货集装箱
保温集装箱
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、集装箱分类
罐式集装箱
散货集装箱
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、集装箱分类
罐式集装箱
动物集装箱
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、集装箱分类
服装集装箱
台架式集装箱
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、集装箱分类
平台式集装箱
敞顶集装箱
空运集装箱
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
步骤一：集装箱类型选择
相关知识
业务员赵坤根据集装箱类型特点及海运出口委托单中货物描述等方面信息，进行集装箱类型选择。
海运出口委托单中的货物描述为木质椅子，通过比较，通用干货集装箱符合此单业务范围，其通常用来装运文化用品、化工用品、电子机械、工艺品、医药、日用品、纺织品及仪器零件等，运输无需控制温度的件杂货，所以选择通用干货集装箱。
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
步骤二：集装箱尺寸选择。
相关知识
业务员赵坤根据海运出口委托单中货物描述、包装件数、毛重、净重、尺码、体积等方面的信息，对照集装箱常用尺寸表，选择集装箱尺寸。
根据出口委托单信息中的货物体积、重量等要素此单业务适合的集装箱尺寸应为40尺通用干货集装箱。
集装箱尺寸选择表
箱型 干货箱
长（mm） 宽（mm） 高（mm） 箱门开度尺寸 容积（m3） 最大有效承载（kg）
宽（mm） 高（mm）
40’ 12301 2348 2385 2337 2272 67 26000
能力训练
拓展提升
成果展示
任务描述
任务准备
相关知识
任务实施
任务评价
各小组推选一到两人进行集装箱类型及尺寸选择，并说明选择理由。
能力训练
拓展提升
任务评价
任务描述
任务准备
相关知识
任务实施
任务评价表
成果展示
被考评组 被考评成员名单
考评任务
考评标准 项目 分值（分） 小组自我评价（30%） 其他组别评价（40%） 教师评价（30%） 合计（100%）
参与讨论的积极性 25
语言表达 10
团队合作精神 15
沟通能力 10
内容 1.能够根据所学知识进行集装箱类型选择 2.能够根据所学知识进行集装箱尺寸选择 40
合计 100
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
任务评价
一、集装箱标准
成果展示
国际集装箱标准规格
型号 外部尺寸/mm 总重量/kg 最小内部尺寸/mm 最小内部
容积/m3
高 宽 长 高 宽 长
IA 2438 2438 12192 30480 2195 2300 11997 60.5
IAA 2591 2438 12192 30480 2350 2300 11998 65.7
IB 2438 2438 9125 25400 2195 2300 8930 45.0
IBB 259l 2438 9125 25400 2350 2300 8930 48.3
IC 2438 2438 6058 20320 2195 2300 5867 29.6
ICC 259l 2438 6058 20320 2350 2300 5867 31.7
ID 2438 2438 2991 10160 2195 2300 2802 14.1
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
任务评价
一、集装箱标准
成果展示
我国集装箱的型号规格
型号 外部尺寸/mm 总重量/kg 最小内部尺寸/mm 最小内部容积/m3 备注
高 宽 长 高 宽 长
IAA 259l 2438 12192 30480 2350 2330 11998 65.7 主要用于
国际运输
ICC 259l 2438 6058 20320 2350 2330 5867 32.1
10D 2438 2438 4012 10000 2197 2330 3823 19.6 主要用于
国内运输
5D 2438 2438 1968 5000 2197 2330 1780 9.1
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
任务评价
二、集装箱标志
成果展示
必备标记
（1）识别标记
（2）作业标记
①箱主代号
②顺序号
③核对数字
①额定重量和自定重量标记
②空陆水联运集装箱标记
③登箱顶触电警告标记
自选标记
通行标记
（1）识别标记
（2）作业标记
①国家和地区代号，如中国用CN；美国用US ；
②尺寸和类型代号（箱型代码）。
①超高标记。
②国际铁路联盟标记。
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
任务评价
三、集装箱货物的装载方法
成果展示
集装箱作业小贴士
装箱后如有空隙需添加填充物放置货损；
按货物包装标识进行装箱，防止货物倒装出现货损等情况出现；
所装货物的重量不能超过集装箱的最大装载量；
严格禁止负荷重心偏在一端；
要确切掌握集装箱的内部尺寸和货物包装的外部尺寸，以便计算装载件数，达到尽量减少弃位；
叉车装卸货物时应注意叉车的自由提升高度和门架起升的高度，如货物条件允许可一次装载两层，但上下应留有一定的间隙。
新方案装箱时，可先沿着边线装一排、列，确保长、宽、高合适，再密实填装。装箱时，原则是前紧后松。
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
能力训练：集装箱标记识别
成果展示
拓展提升
请根据所学知识用连线方式指出图中集装箱的箱主代号、顺序号、核对数字、作业标记、联合铭牌。
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
成果展示
拓展提升
能力训练评价表
评价标准 扣分 1组 2组 3组 4组
箱主代号连线错误 20分/次
顺序号连线错误 20分/次
核对数字连线错误 20分/次
作业标记连线错误 20分/次
联合铭牌连线错误 20分/次
小计
