中等职业教育国家规划教材
物流设备操作
物流设备操作 项目四
常用物流信息设备的应用
目录
任务一
任务二
任务三
条码打印机的应用
无线AP安装与设置
RF手持终端的应用
物流设备操作 项目四 常用物流信息设备应用
教学目标
1.培养学生规范意识、合作意识。
知识目标
1.熟悉条码打印机、无线AP、RF手持终端的种类；
2.掌握条码打印机、无线AP、RF手持终端的特点、用途。
技能目标
1.能够熟练安装使用条码打印机，能根据需要进行条码设计与打印；
2.能熟练安装并设置无线AP；能熟练运用RF手持终端进行仓储作业。
素养目标

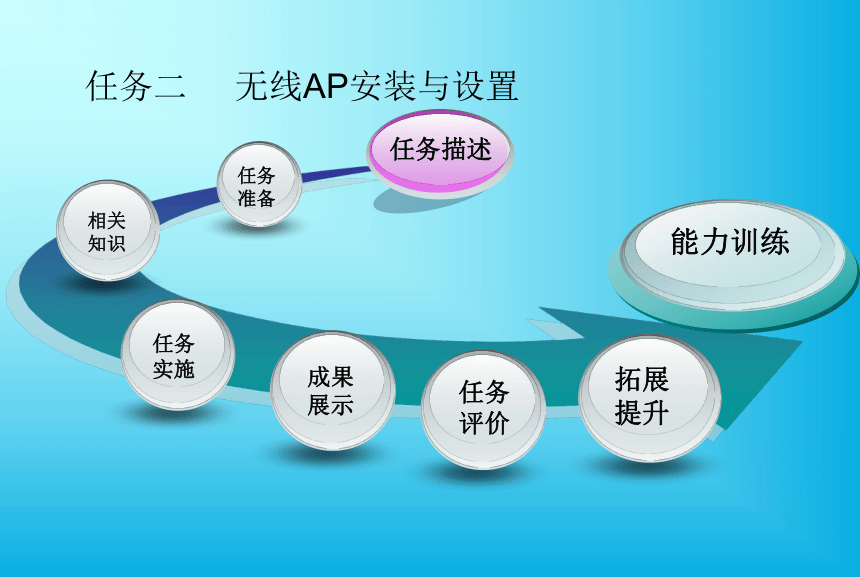

任务二 无线AP安装与设置
任务准备
相关知识
拓展提升
能力训练
任务描述
任务实施
任务评价
成果展示
任务评价
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

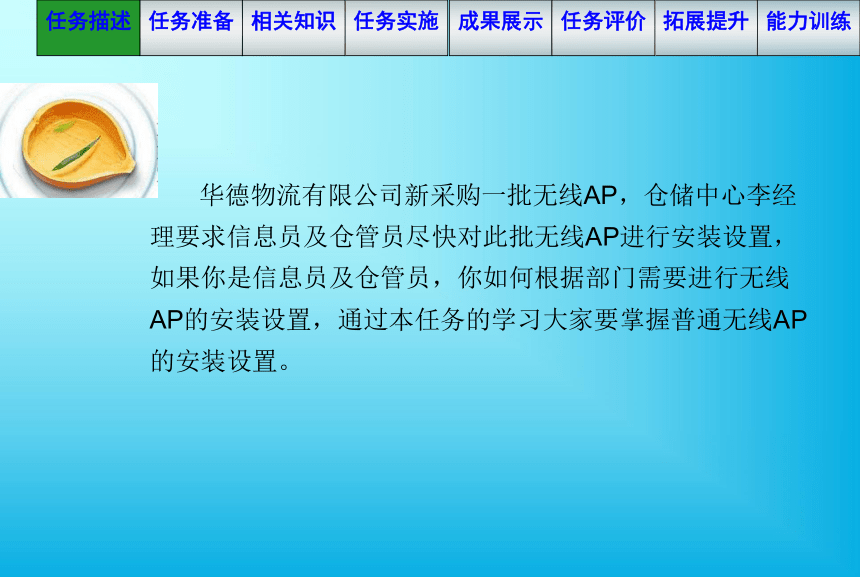

华德物流有限公司新采购一批无线AP，仓储中心李经理要求信息员及仓管员尽快对此批无线AP进行安装设置，如果你是信息员及仓管员，你如何根据部门需要进行无线AP的安装设置，通过本任务的学习大家要掌握普通无线AP的安装设置。
仓储中心李经理通知信息员李璐及仓管员王晓一，对仓储中心采购的无线AP进行安装设置，要求能够进行联机操作。

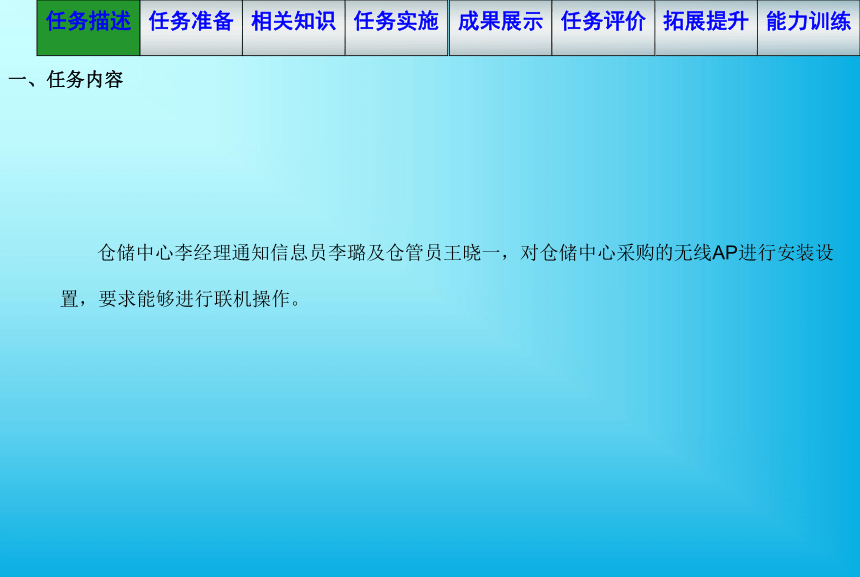

一、任务内容
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

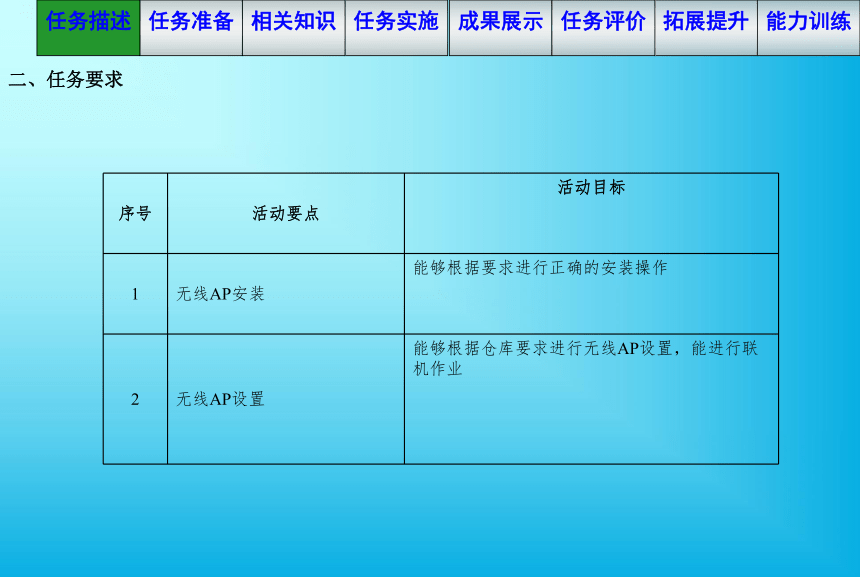

二、任务要求
序号 活动要点 活动目标
1 无线AP安装 能够根据要求进行正确的安装操作
2 无线AP设置 能够根据仓库要求进行无线AP设置，能进行联机作业
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备

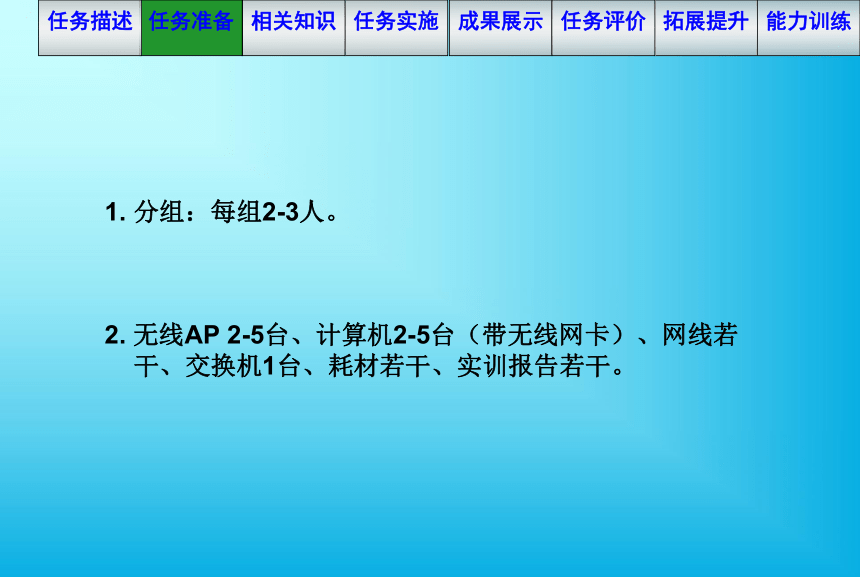

分组：每组2-3人。
2. 无线AP 2-5台、计算机2-5台（带无线网卡）、网线若干、交换机1台、耗材若干、实训报告若干。
任务描述
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
一、认识无线AP
无线AP（AP，Access Point，无线访问节点、会话点或存取桥接器）是一个包含很广的名称，它不仅包含单纯性无线接入点（无线AP），也同样是无线路由器（含无线网关、无线网桥）等类设备的统称。
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、设备构造
1.前面板
（1）PWR 系统电源指示灯，常亮表示已加电，常灭表示无电。
（2）SYS 系统状态指示灯，闪烁表示系统正常，常亮或常灭表示系统不正常。
（3）LAN 局域网状态指示灯，常亮表示相应端口已正常连接，常灭表示相应端口没有连接上，闪烁表示相应端口正在进行数据传输。
（4）WLAN 无线状态指示灯，常灭表示未启用无线功能，常亮表示已启用无线功能。
（5）QSS 安全连接指示灯，慢闪表示正在进行安全连接，慢闪转为常亮表示安全连接成功，慢闪转为快闪表示安全连接失败。
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、设备构造
2.后面板
（1）POWER 电源插孔，用于连接电源，为设备供电。
（2）LAN 局域网端口插孔（RJ45），该端口用来连接局域网中的集线器、交换机或安装了网卡的计算机。
（3）RESET 回复出厂默认设置按钮。
（4）天线 用于无线数据的收发。
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤一：无线AP安装
1.在打开设备包装盒前，请确认包装盒外观完好，打开设备包装，检查并取出设备部件（AP主机、电源适配器、天线、安装光盘等）。
2.将天线（一或两根）旋转连接至AP主机上。（有的已经集成则不需要连接）
3.用网线连接交换机和AP主机LAN插孔。
4.将电源适配器连接至AP主机POWER 电源插孔，另一端连接电源。
5.检查电源指示灯及局域网状态指示灯是否处于正常状态。
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
1.TCP/IP配置
设置或检查计算机IP地址为192.168.1.***（***范围为1-253），子网掩码为255.255.255.0，默认网关为192.168.1.254，DNS服务器为192.168.1.254。（以上值不同机型设置不同，根据设备说明进行设置，也可根据需要进行更改）
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
2.启动和登录
（1）激活浏览器，在浏览器的地址栏里输入设备的IP地址，例如192.168.1.254。
（2）连接建立起来后，显示登录界面，以系统管理员身份登录，即在该登录页面下输入用户名和密码（参见说明书），单击确定按钮。
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
2.启动和登录
（3）运行状态检查
选择菜单运行状态，检查设备当前状态信息，包括版本信息、有线状态、无线状态和流量统计信息等
（4）QSS安全设置
选择菜单QSS安全设置， 根据需要进行快速无线安全设置。
无线工作模式：显示目前接入器的工作模式。
QSS功能：QSS即快速安全设置，可以使用该功能快速建立与无线网卡之间的无线连接。默认状态为开启。
当前PIN码：PIN码即个人识别码。可以更改，如果目前使用的PIN码与他人重复，可以点击产生新的PIN码，也可以点击恢复初始PIN码返回到最初PIN码值。
添加新设备：点击添加设备进入添加新设备界面，可以通过手动配置接入器，添加要与其进行连接的无线设备。
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
2.启动和登录
（5）网络参数设置
MAC 地址：接入器 MAC 地址，此值不可以更改。
类型：可以选择通过 DHCP 动态获取接入器 IP 地址或手工输入接入器静态 IP 地址。
IP地址：接入器 IP 地址，修改后重启系统才能生效。
子网掩码：设置子网掩码，一般为 255.255.255.0，局域网中所有计算机的子网掩码必须与此处设置相同。
网关：网关地址必须和 IP 地址在同一个子网内。
注意：
1.如果改变了 IP 地址，您必须用新的 IP 地址才能登录本接入器进行 WEB 界面管理。
2.当 IP 参数（包括 IP 地址、子网掩码）发生变更时，为确保 DHCP 服务器能够正常工作，应保证 DHCP 服务器中设置的地址池、静态地址与新的 IP 处于同一网段，设置完成后重启接入器使新的设置生效。
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
2.启动和登录
（5）网络参数设置
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
2.启动和登录
（6）无线设置
①基本设置
②无线安全设置
无线安全设置界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
2.启动和登录
（6）无线设置
③无线MAC地址过滤
无线MAC地址过滤设置界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
2.启动和登录
（6）无线设置
④无线高级设置
无线高级设置界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
2.启动和登录
（7）DHCP服务器设置
① DHCP服务
DHCP服务设置界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
2.启动和登录
（7）DHCP服务器设置
②静态地址分配
静态地址分配界面
能力训练
拓展提升
成果展示
任务描述
任务准备
相关知识
任务实施
任务评价
各小组推选2-3人到作业区域展示各小组的训练成果。
能力训练
拓展提升
任务评价
任务描述
任务准备
相关知识
任务实施
任务评价表
成果展示
被考评组 被考评成员名单
考评任务
考评标准 项目 分值（分） 小组自我评价（30%） 其他组别评价（40%） 教师评价（30%） 合计（100%）
参与讨论的积极性 25
语言表达 10
团队合作精神 15
沟通能力 10
内容 能够根据要求进行正确的安装操作，能够根据仓库要求进行无线AP设置 40
合计 100
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
任务评价
无线AP常见问题处理
成果展示
1.为什么LAN口指示灯不亮？
2.为什么STA无法连接上接入器，无法建立连接？
3.无线网桥架设好后工作正常，可是一段时间后出现链路不稳定现象，如延时增大，丢包
无线AP常见问题处理
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
能力训练：设备接入
成果展示
拓展提升
1.分组：每组2-4人。
2. 无线AP 2-5台、计算机2-5台（带无线网卡）、网线若干、交换机1台、耗材若干、实训报告若干。
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
成果展示
拓展提升
能力训练评价标准
评价标准 扣分 1组 2组 3组 4组
天线连接错误或不连接 3分
网线连接错误或不连接 2分
电源连接错误或不连接 3分
TCP/IP配置错误 3分/项
网络参数设置错误 3分/项
无线设置不合理 3分/项
DHCP服务设置不合理 3分/项
小计
（成绩）100—小计分
