资源简介

(共28张PPT)
中等职业教育国家规划教材
物流设备操作
物流设备操作 项目四
常用物流信息设备的应用
目录
任务一
任务二
任务三
条码打印机的应用
无线AP安装与设置
RF手持终端的应用
物流设备操作 项目四 常用物流信息设备应用
教学目标
1.培养学生规范意识、合作意识。
知识目标
1.熟悉条码打印机、无线AP、RF手持终端的种类；
2.掌握条码打印机、无线AP、RF手持终端的特点、用途。
技能目标
1.能够熟练安装使用条码打印机，能根据需要进行条码设计与打印；
2.能熟练安装并设置无线AP；能熟练运用RF手持终端进行仓储作业。
素养目标

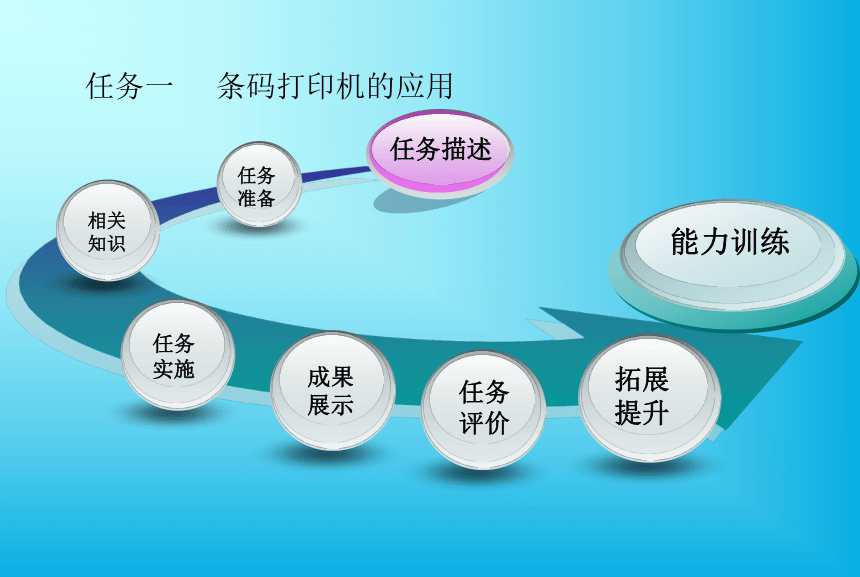

任务一 条码打印机的应用
任务准备
相关知识
拓展提升
能力训练
任务描述
任务实施
任务评价
成果展示
任务评价
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

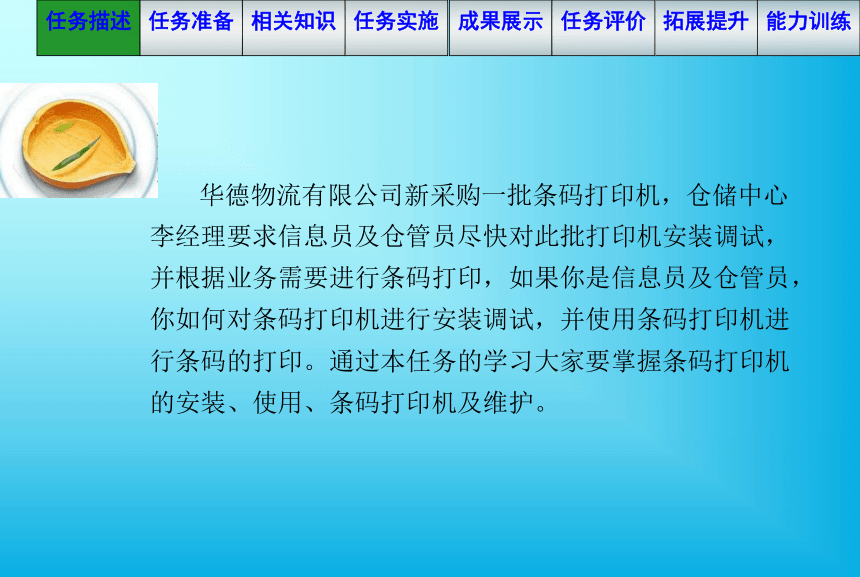

华德物流有限公司新采购一批条码打印机，仓储中心李经理要求信息员及仓管员尽快对此批打印机安装调试，并根据业务需要进行条码打印，如果你是信息员及仓管员，你如何对条码打印机进行安装调试，并使用条码打印机进行条码的打印。通过本任务的学习大家要掌握条码打印机的安装、使用、条码打印机及维护。
仓储中心李经理通知信息员李璐及仓管员王晓一，对新采购的条码打印机进行安装调试，并根据业务需要进行条码的设计与打印。

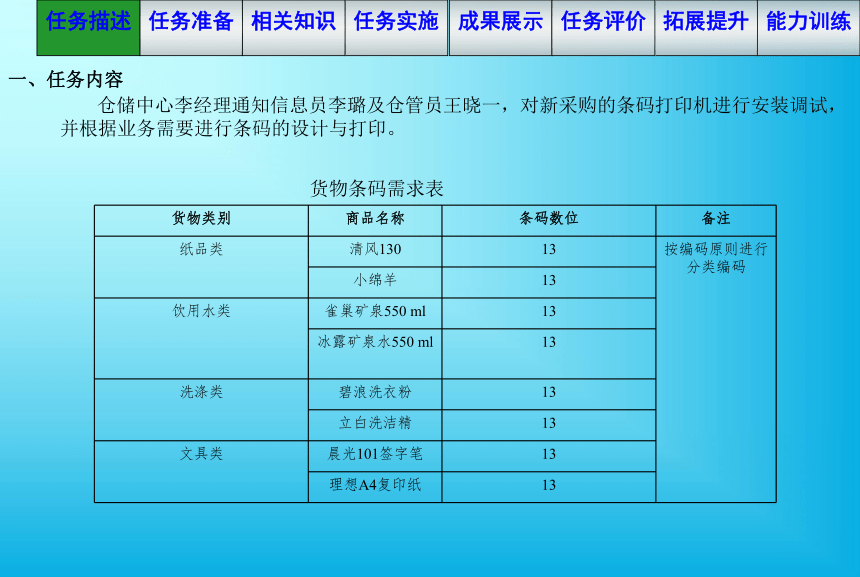

一、任务内容
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述
货物条码需求表
货物类别 商品名称 条码数位 备注
纸品类 清风130 13 按编码原则进行分类编码
小绵羊 13
饮用水类 雀巢矿泉550 ml 13
冰露矿泉水550 ml 13
洗涤类 碧浪洗衣粉 13
立白洗洁精 13
文具类 晨光101签字笔 13
理想A4复印纸 13
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

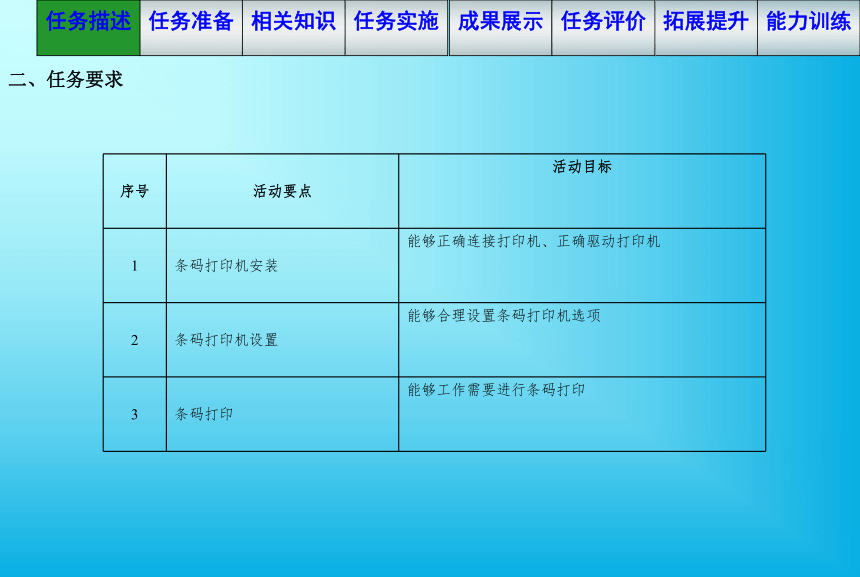

二、任务要求
序号 活动要点 活动目标
1 条码打印机安装 能够正确连接打印机、正确驱动打印机
2 条码打印机设置 能够合理设置条码打印机选项
3 条码打印 能够工作需要进行条码打印
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备

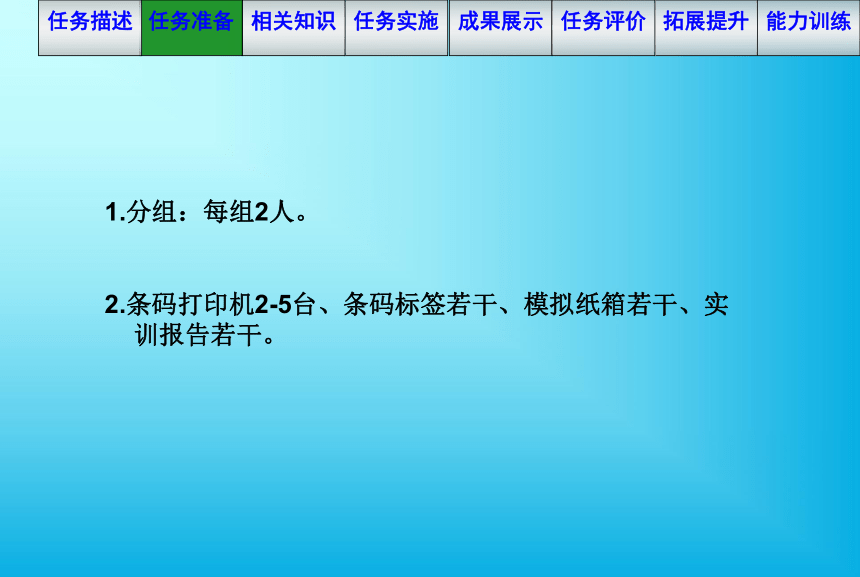

1.分组：每组2人。
2.条码打印机2-5台、条码标签若干、模拟纸箱若干、实训报告若干。
任务描述
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
一、认识条码打印机
条码打印机是一种专用的打印机。条形码打印机的打印是以热为基础，以POSTEK碳带为打印介质（或直接使用热敏纸）完成打印，这种打印方式相对于普通打印方式的最大优点在于它可以在无人看管的情况下实现连续高速打印。它所打印的内容一般为企业的品牌标识、序列号标识、包装标识、条形码标识、信封标签、服装吊牌等。
1.热感式条形码机 (Thermal Printer)
2.热转式条形码机 (Thermal Transfer Printer)
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、设备构造
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、设备构造
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、设备构造
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、设备构造
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
三、条码打印机的日常清洁保养
1.打印头的清洁
关掉打印机的电源，将打印头翻起，移去色带、标签纸，用浸有少许打印头清洗液的棉签（或棉布），轻擦打印头直至干净。之后用干净的棉签轻轻擦干打印头。
2.滚筒的清洁
清洗打印头后，用浸有少许75%酒精的棉签（或棉布）清洗滚筒。方法是一边用手转动滚筒，一边擦洗，待干净后，擦干。上述两个步骤的清洗间隔一般是三天一次，如果打印机使用频繁，最好一天一次。
3.传动系统的清洗和机箱内的清洁
因为一般标签纸为不干胶，其胶容易粘在传动的轴和通道上，再加上有灰尘，直接影响到打印效果，故需经常清洁。一周一次，方法是用浸有酒精的棉签（或棉布）擦洗传动的各个轴、通道的表面以及机箱内的灰尘，干净后，擦干。
4.传感器的清洁
传感器包括色带传感器和标签传感器，其位置见说明书，一般一个月至三个月清洗一次，方法是用鼓风装置（吸球即可）吹去传感器上的灰尘。
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤一：条码打印机安装
1.将电源线与条码打印机连接，另一端则连接电源。（安装打印机时，请注意检查拨动开关的位置，确保打印机的工作电压与供电电压相符，同时检查供电电源是否接安全地。）
2.将数据线与条码打印机连接。USB一端与计算机相连，另一端与打印机相连。
3.打开打印机电源开关、开启电脑，运行ZUD55721.exe文件，对条码打印机进行安装驱动，按照提示进行安装（安装时需注意选择与打印机型号对应的驱动程序）。
4.驱动安装完成后，可在计算机控制面板中，进行查看并进行下一步的设置。
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤一：条码打印机安装
1.将电源线与条码打印机连接，另一端则连接电源。（安装打印机时，请注意检查拨动开关的位置，确保打印机的工作电压与供电电压相符，同时检查供电电源是否接安全地。）
2.将数据线与条码打印机连接。USB一端与计算机相连，另一端与打印机相连。
3.打开打印机电源开关、开启电脑，运行ZUD55721.exe文件，对条码打印机进行安装驱动，按照提示进行安装（安装时需注意选择与打印机型号对应的驱动程序）。
4.驱动安装完成后，可在计算机控制面板中，进行查看并进行下一步的设置。
安装驱动程序
选择对应的驱动程序
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：条码打印机设置
1.设置打印属性
（1）右键单击打印机，选择“打印首选项”， 选择【Device Options】—【Head Settings】—【Print Darkness】，调节打印深度，设置值为“25”（可根据需要进行调整）。
（2）选择【Device Options】—【Printer Actions】—【On Power up】，选择第二个选项，即【Do Calibration】；同样设置【On Head Close】为【Do Calibration】
2.设置库位条码标签和货物条码标签的打印尺寸
（1）单击【Customize】按钮，添加自定义条码标签，先单击【New】按钮，再在窗体右侧填写【Paper Properties】为“库位条码”，【Paper Sizes】—【Width】为“9.20 cm”，【Height】为“2.80 cm”，最后单击【OK】进行保存。
（2）添加第二个自定义条码标签，先单击【New】按钮，再在窗体右侧填写【Paper Properties】为“货物条码”，【Paper Sizes】—【Width】为“8.40 cm”，【Height】为“3.20 cm”，最后单击【OK】进行保存。
3.打印机面板按钮
在打印机准备就绪后，打印机的LED会显示出“Printer Ready”。然后可以在此时利用面板上的几个按钮来进行打印机的设置。
（1）要进入打印机设置模式，按一下SETUP/EXIT按钮。
（2）按下SAVE/NEST和PREVIOUSE按钮上下翻菜单
（3）再按下INCREASE（+）或者DECREASE（-）按钮可以增加或减少其值。
（4）再一次按下SETUP/EXIT按钮之后，再一次返回先前的模式，可以再选取想要修改的菜单。
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：条码打印机设置
打印属性设置
条码标签设置
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤三：条码打印
1.双击条码报表设计器，打开条码标签设计器。
2.根据载入库位条码或货物条码，在数据区域输入条码数据，拖动条码可以调整位置（根据货物编码原则根据任务要求进行条码设计）。
3.在文字编辑区域可输入相关文字。
4.编辑之后可通过查看“预览”按钮，预览刚才编制的条码。确认无误后，单击“打印”按钮，进入打印界面。
5.根据需要可调整打印数量，确认后打印机开始打印条码。
打开条码标签设计器
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤三：条码打印
1.双击条码报表设计器，打开条码标签设计器。
2.根据载入库位条码或货物条码，在数据区域输入条码数据，拖动条码可以调整位置（根据货物编码原则根据任务要求进行条码设计）。
3.在文字编辑区域可输入相关文字。
4.编辑之后可通过查看“预览”按钮，预览刚才编制的条码。确认无误后，单击“打印”按钮，进入打印界面。
5.根据需要可调整打印数量，确认后打印机开始打印条码。
编辑条码
文字编辑
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤三：条码打印
1.双击条码报表设计器，打开条码标签设计器。
2.根据载入库位条码或货物条码，在数据区域输入条码数据，拖动条码可以调整位置（根据货物编码原则根据任务要求进行条码设计）。
3.在文字编辑区域可输入相关文字。
4.编辑之后可通过查看“预览”按钮，预览刚才编制的条码。确认无误后，单击“打印”按钮，进入打印界面。
5.根据需要可调整打印数量，确认后打印机开始打印条码。
条码打印
能力训练
拓展提升
成果展示
任务描述
任务准备
相关知识
任务实施
任务评价
各小组推选2-3人到作业区域展示各小组的训练成果。
能力训练
拓展提升
任务评价
任务描述
任务准备
相关知识
任务实施
任务评价表
成果展示
被考评组 被考评成员名单
考评任务
考评标准 项目 分值（分） 小组自我评价（30%） 其他组别评价（40%） 教师评价（30%） 合计（100%）
参与讨论的积极性 25
语言表达 10
团队合作精神 15
沟通能力 10
内容 1.能够正确连接打印机、正确驱动打印机 2.能够合理设置条码打印机选项 3.能够工作需要进行条码打印 40
合计 100
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
任务评价
条码打印机常见问题的解决
成果展示
1.校准标签、色带故障
2.打印机打印过程中报“HEAD OPEN”打印头开启同时暂停灯亮
3.打码机提示打印纸用完或者色带用尽（PAPER OUT、RIBBON OUT）
4.条形码打印缺失
5.打印时色带起皱
6.条码纸上有白色斑点
条码打印机常见问题的解决
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
能力训练：条码打印
成果展示
拓展提升
请同学们根据所学内容完成下列货物进行编码设计并进行条码打印。
1.分组：每组2人。
2.条码打印机机2-5台、模拟货物若干、实训报告若干、打印标签若干。
货物尺寸表
货物类别 商品名称 条码数位 条码
纸品类 维达145 8
经纬 8
饮用水类 康师傅650 ml 8
冰纯水650 ml 8
洗涤类 白猫洗洁精 8
清泉洗衣粉 8
文具类 利群签字笔 8
芳华图书钉 8
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
成果展示
拓展提升
评价标准 扣分 1组 2组 3组 4组
电源线未连接连接或错误 5分
数据线未连接或错误 2分
打印机驱动程序安装时文件选择错误 5分
打印属性设置错误 10分
库位条码标签和货物条码标签的打印尺寸设置不合理 10分
打印机面板按钮使用错误 5分
条码设计不合理 10分
小计
（成绩）100—小计分
能力训练评价标准
