中等职业教育国家规划教材
物流设备操作
物流设备操作 项目四

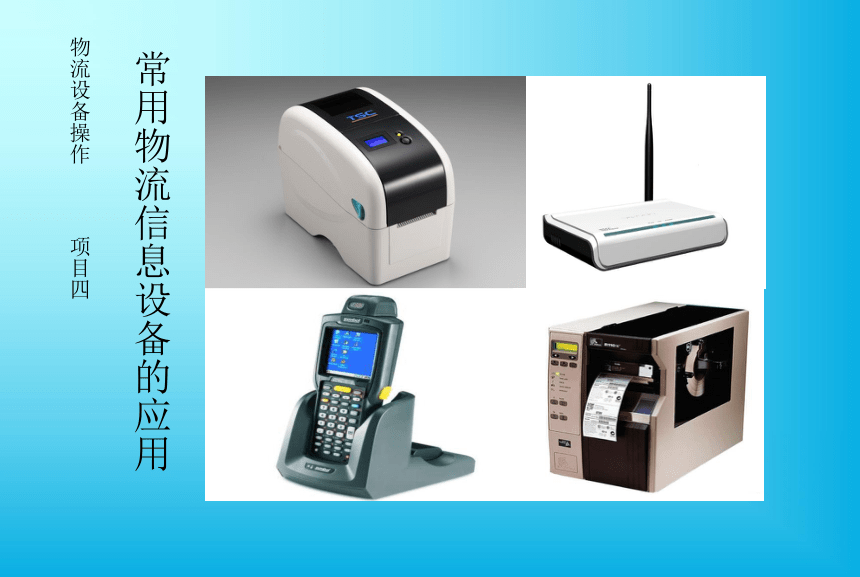

常用物流信息设备的应用
目录
任务一
任务二
任务三
条码打印机的应用
无线AP安装与设置
RF手持终端的应用
物流设备操作 项目四 常用物流信息设备应用

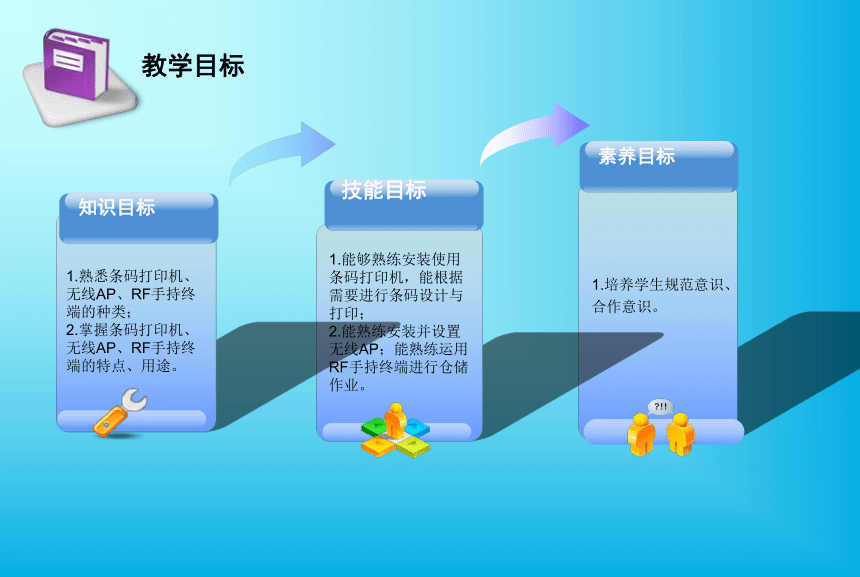

教学目标
1.培养学生规范意识、合作意识。
知识目标
1.熟悉条码打印机、无线AP、RF手持终端的种类；
2.掌握条码打印机、无线AP、RF手持终端的特点、用途。
技能目标
1.能够熟练安装使用条码打印机，能根据需要进行条码设计与打印；
2.能熟练安装并设置无线AP；能熟练运用RF手持终端进行仓储作业。
素养目标

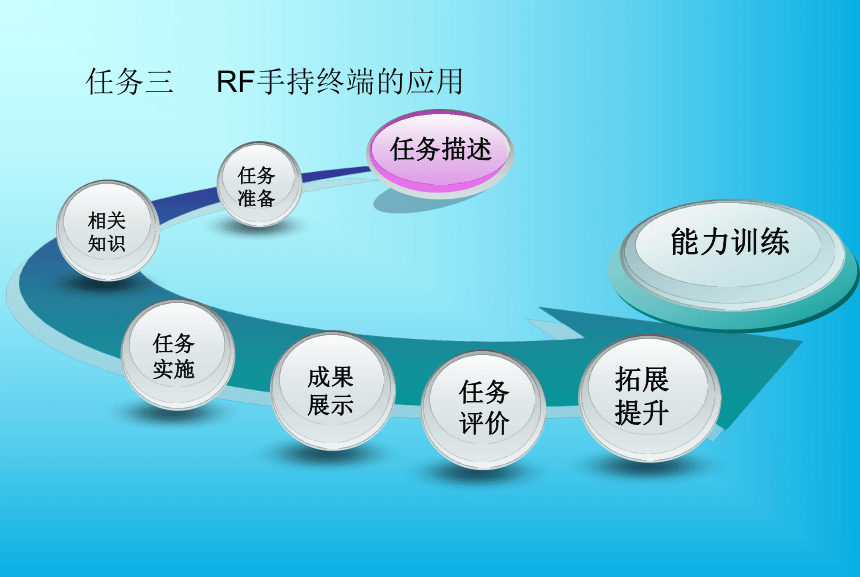

任务三 RF手持终端的应用
任务准备
相关知识
拓展提升
能力训练
任务描述
任务实施
任务评价
成果展示
任务评价
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述

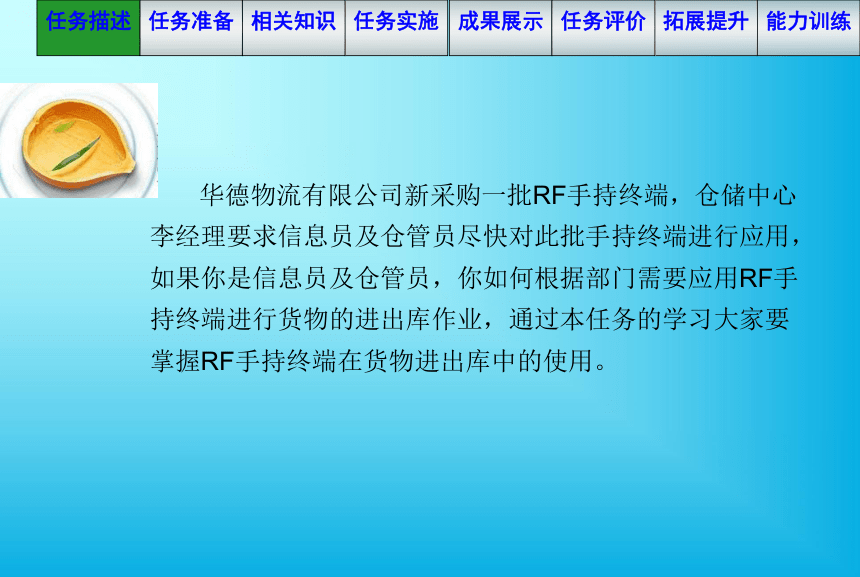

华德物流有限公司新采购一批RF手持终端，仓储中心李经理要求信息员及仓管员尽快对此批手持终端进行应用，如果你是信息员及仓管员，你如何根据部门需要应用RF手持终端进行货物的进出库作业，通过本任务的学习大家要掌握RF手持终端在货物进出库中的使用。

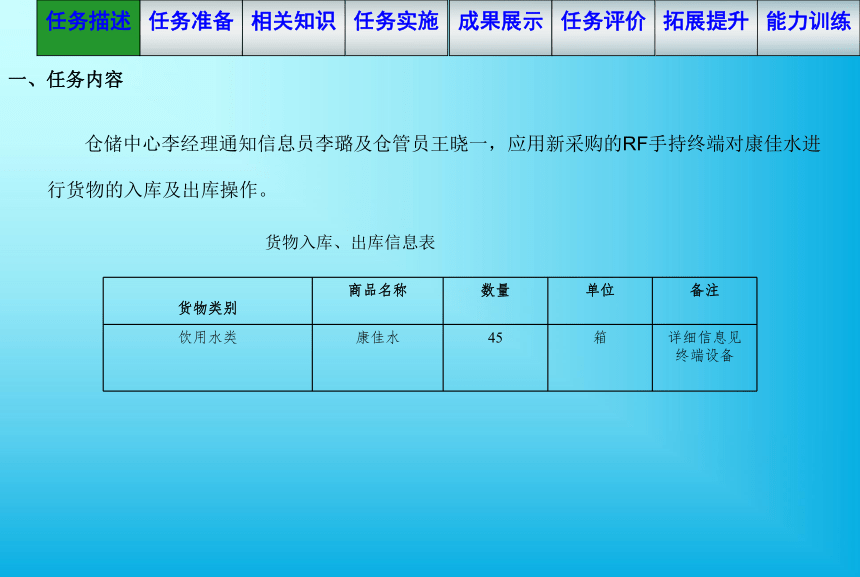

仓储中心李经理通知信息员李璐及仓管员王晓一，应用新采购的RF手持终端对康佳水进行货物的入库及出库操作。
一、任务内容
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述
货物入库、出库信息表
货物类别 商品名称 数量 单位 备注
饮用水类 康佳水 45 箱 详细信息见终端设备
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备
任务描述
二、任务要求
序号 活动要点 活动目标
1 货物入库作业 能够熟练应用RF手持设备及操作系统进行货物入库
2 货物出库作业 能够熟练应用RF手持设备及操作系统进行货物出库
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务准备

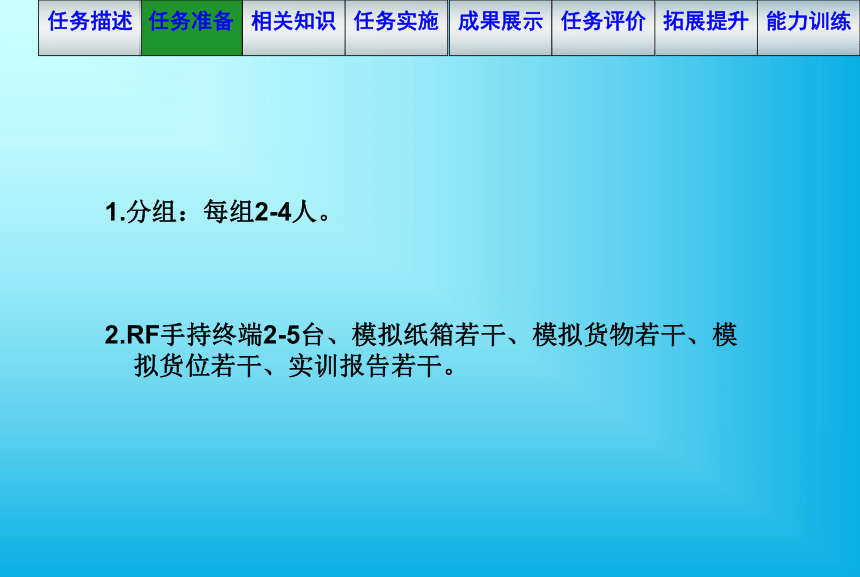

1.分组：每组2-4人。
2.RF手持终端2-5台、模拟纸箱若干、模拟货物若干、模拟货位若干、实训报告若干。
任务描述
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备

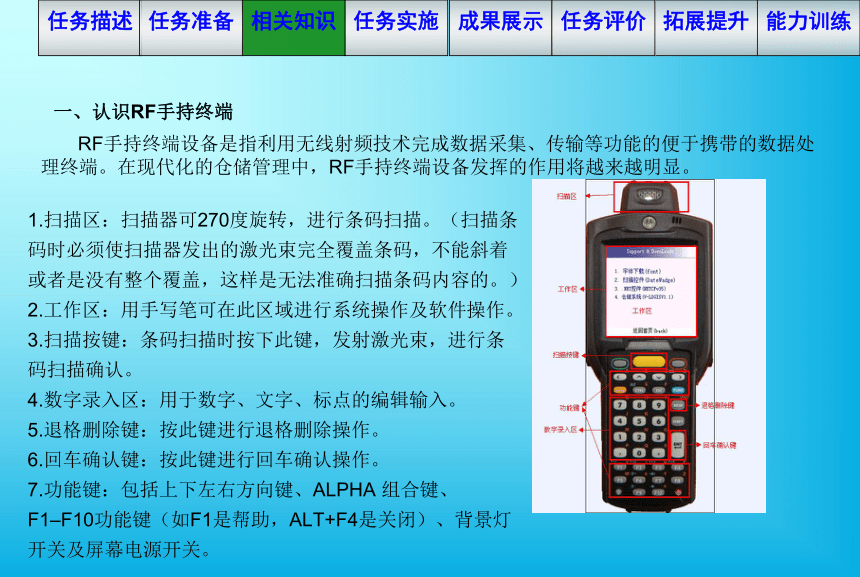

一、认识RF手持终端
RF手持终端设备是指利用无线射频技术完成数据采集、传输等功能的便于携带的数据处理终端。在现代化的仓储管理中，RF手持终端设备发挥的作用将越来越明显。
1.扫描区：扫描器可270度旋转，进行条码扫描。（扫描条码时必须使扫描器发出的激光束完全覆盖条码，不能斜着或者是没有整个覆盖，这样是无法准确扫描条码内容的。）
2.工作区：用手写笔可在此区域进行系统操作及软件操作。
3.扫描按键：条码扫描时按下此键，发射激光束，进行条码扫描确认。
4.数字录入区：用于数字、文字、标点的编辑输入。
5.退格删除键：按此键进行退格删除操作。
6.回车确认键：按此键进行回车确认操作。
7.功能键：包括上下左右方向键、ALPHA 组合键、F1–F10功能键（如F1是帮助，ALT+F4是关闭）、背景灯开关及屏幕电源开关。
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
二、在仓库管理的应用中，RF手持终端设备的功能
1．条码扫描
2．GSM/GPRS/CDMA无线数据通信
3．USB通信
4．打印
5．手写识别
能力训练
拓展提升
成果展示
任务评价
任务实施
相关知识
任务描述
任务准备
三、使用注意事项（以MC3000为例）
1.工作或训练中不要使用一会儿就马上充电，影响电池使用寿命。在电量不低于30%的时候不必充电。
2. “7”+“9”+“关闭”三键同按（系统及屏幕全部断电）
3. “1”+“9”+“关闭” 三键同按（手持恢复出厂设置）
4.只按“关闭”键（屏幕断电系统未断电）
5. 如果点击扫描无法正确扫描，请启动扫描程序，程序目录在：桌面的My Device->Application->SCANWEDGE；正常启动后在右下角的任务栏内显示扫描程序，点击此图标在弹出的菜单上选择Config->Setup在弹出的界面上钩选【Send ENTER key after suffix】选项点击【OK】.）
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤一：货物入库作业
1.手持登录：使用相应的账号密码进行登录
登录界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤一：货物入库作业
2.点击【入库作业】，进入入库作业功能页面。
入库作业功能界面
系统总界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤一：货物入库作业
3.入库理货
点击【入库理货】后转到下一界面，然后点击【理货】。根据光标提示，扫描要理的货品条码，系统提示此货品应该存放到相应的存储功能区；扫描托盘标签号（RF手持扫描时，应将扫描头垂直对准托盘标签，距离10CM左右效果较好），录入相应的批次号；点击保存结果，直到把所有的货品理完。
理货启动
入库理货界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤一：货物入库作业
4.入库搬运
扫描待搬运的托盘标签，系统读出该托盘上的货品名称和所要搬运到达的地点，点击【确认搬运】完成该托盘的搬运工作。
搬运操作界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤一：货物入库作业
5.入库上架
扫描待上架的托盘标签，系统读出该托盘上的货品名称和所要上架的货位；扫描上架的货位，点击【确认搬运】完成该托盘的搬运工作。
入库上架操作界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤一：货物入库作业
6.入库理货
上架操作完成后，再次点击【入库理货】操作界面，点击列表中的【完成】，结束该作业任务。入库作业完成。
入库作业【完成】界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：货物出库作业
作业人员使用相应的账号登录成功后点击【补货作业和出库作业】按钮
出库作业操作入口
出库功能界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：货物出库作业
1.出库理货
点击【出库理货】进入出库理货页面，点击【开始】按钮，启动作业。点击开始后，按钮会变成【完成】。这表示作业已经启动。
出库作业已启
出库作业未启动
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：货物出库作业
2.出库下架
根据任务列表中的任务，扫描托盘标签号，系统会自动显示出货品信息和所要上架的货位信息。扫描目标货位。扫描货位必须与系统分配货位相同，点击【确认下架】完成出库操作。
出库拣货操作界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：货物出库作业
3.搬运作业
点击【补货搬运和出库搬运作业】按钮，扫描托盘标签号，系统会自动的显示出该托盘上所放的货品信息、数量和要搬运到的地点，搬运完毕后，点击【确认搬运】，完成搬运操作。
搬运操作界面
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：货物出库作业
4.出库理货
点击【出库理货】按钮，点击【理】进入出库理货页面。点击下面任务的托盘标签号，系统会自动显示该托盘的信息。点击【保存结果】按钮，完成该托盘的理货结果。点击【返回】按钮，回到出库理货任务列表页面，点击【完成】按钮，出库作业完成。
保存出库结果
能力训练
拓展提升
成果展示
任务评价
任务实施
任务描述
任务准备
相关知识
步骤二：无线AP设置
1.TCP/IP配置
设置或检查计算机IP地址为192.168.1.***（***范围为1-253），子网掩码为255.255.255.0，默认网关为192.168.1.254，DNS服务器为192.168.1.254。（以上值不同机型设置不同，根据设备说明进行设置，也可根据需要进行更改）
能力训练
拓展提升
成果展示
任务描述
任务准备
相关知识
任务实施
任务评价
各小组推选2-3人到作业区域展示各小组的训练成果。
能力训练
拓展提升
任务评价
任务描述
任务准备
相关知识
任务实施
任务评价表
成果展示
被考评组 被考评成员名单
考评任务
考评标准 项目 分值（分） 小组自我评价（30%） 其他组别评价（40%） 教师评价（30%） 合计（100%）
参与讨论的积极性 25
语言表达 10
团队合作精神 15
沟通能力 10
内容 系统操作步骤正确，条码扫描标准、高效 40
合计 100
能力训练
拓展提升
任务描述
任务准备
相关知识
任务实施
任务评价
成果展示
手持终端的分类
1.数据采集器
通常所说的数据采集器指的是带条码扫描功能的手持终端，但不是所有的带条码扫描功能的手持终端都被称为数据采集器，数据采集器的操作系统通常是生产厂商自行开发的，如带条码扫描功能的POCKET PC、PALM等掌上电脑就不被称为数据采集器。
2.IC卡手持终端
集成接触式/非接触式IC卡读写功能的手持终端称为IC卡手持终端，又称手持IC卡终端，手持IC卡读写器、手持式IC卡数据采集器等
3.手持指纹采集终端
手持指纹采集终端是指集成了指纹采集、比对功能的手持终端。
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
能力训练：利用RF手持终端进行商品散托出库
成果展示
拓展提升
1.分组：每组2-4人。
2.RF手持终端2-5台、模拟纸箱若干、模拟货物若干、模拟货位若干、实训报告若干。
货物入库、出库信息表
货物类别 商品名称 数量 单位 备注
饮用水类 统一矿物质水 14 箱 详细信息见终端设备
能力训练
任务描述
任务准备
相关知识
任务实施
任务评价
成果展示
拓展提升
能力训练评价标准
考 评 指 标 考 评 标 准 分值 得分
专业知识技能 系统操作 步骤正确，条码扫描标准、高效 50
数据维护 能熟练完成数据恢复操作 10
实训报告单 字迹工整，项目齐全 20
通用能力培养 出勤 按时到岗，学习准备就绪 5
道德自律 自觉遵守纪律，有责任心和荣誉感 5
学习态度 积极主动，不怕困难，勇于探索 5
团队分工合作 能融入集体，愿意接受任务并积极完成 5
合 计 100
