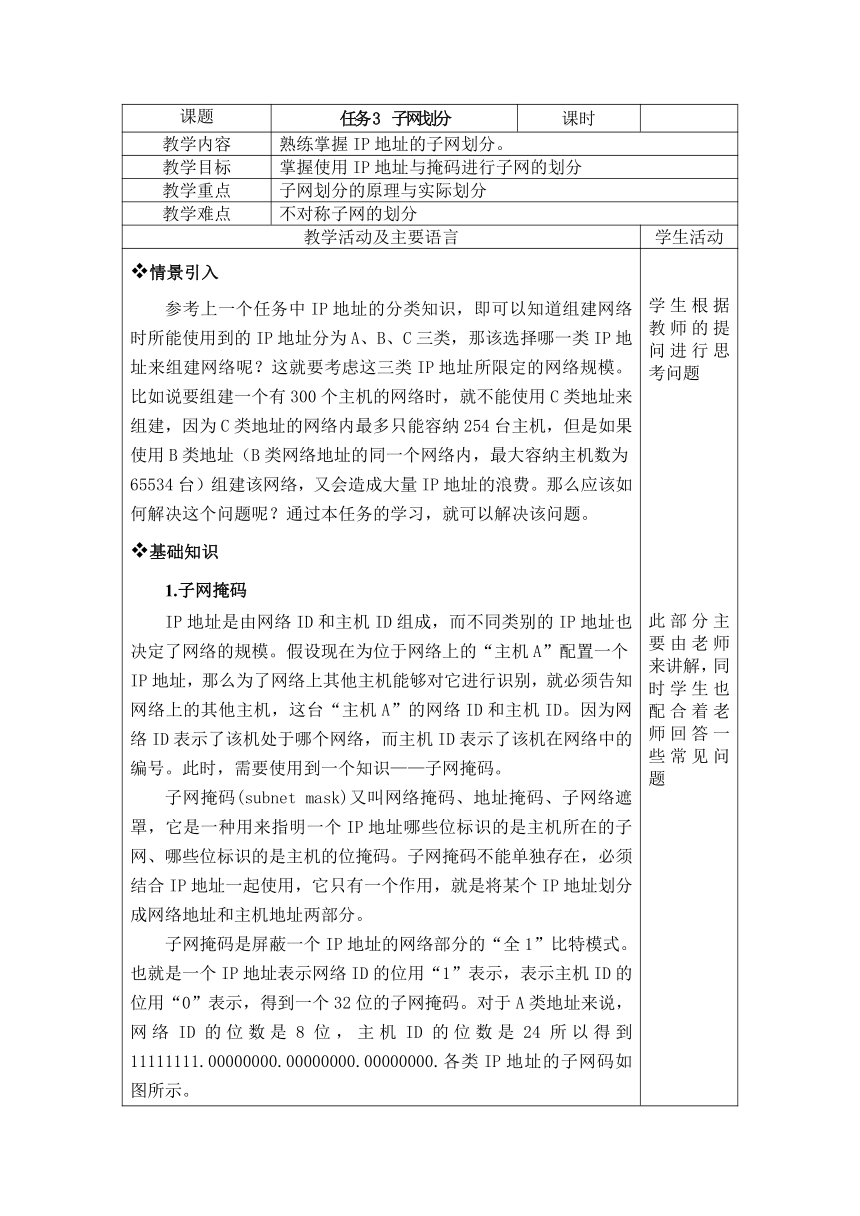

课题 任务3 子网划分 课时
教学内容 熟练掌握IP地址的子网划分。
教学目标 掌握使用IP地址与掩码进行子网的划分
教学重点 子网划分的原理与实际划分
教学难点 不对称子网的划分
教学活动及主要语言 学生活动
情景引入 参考上一个任务中IP地址的分类知识，即可以知道组建网络时所能使用到的IP地址分为A、B、C三类，那该选择哪一类IP地址来组建网络呢？这就要考虑这三类IP地址所限定的网络规模。比如说要组建一个有300个主机的网络时，就不能使用C类地址来组建，因为C类地址的网络内最多只能容纳254台主机，但是如果使用B类地址（B类网络地址的同一个网络内，最大容纳主机数为65534台）组建该网络，又会造成大量IP地址的浪费。那么应该如何解决这个问题呢？通过本任务的学习，就可以解决该问题。 基础知识 1.子网掩码 IP地址是由网络ID和主机ID组成，而不同类别的IP地址也决定了网络的规模。假设现在为位于网络上的“主机A”配置一个IP地址，那么为了网络上其他主机能够对它进行识别，就必须告知网络上的其他主机，这台“主机A”的网络ID和主机ID。因为网络ID表示了该机处于哪个网络，而主机ID表示了该机在网络中的编号。此时，需要使用到一个知识——子网掩码。 子网掩码(subnet mask)又叫网络掩码、地址掩码、子网络遮罩，它是一种用来指明一个IP地址哪些位标识的是主机所在的子网、哪些位标识的是主机的位掩码。子网掩码不能单独存在，必须结合IP地址一起使用，它只有一个作用，就是将某个IP地址划分成网络地址和主机地址两部分。 子网掩码是屏蔽一个IP地址的网络部分的“全1”比特模式。也就是一个IP地址表示网络ID的位用“1”表示，表示主机ID的位用“0”表示，得到一个32位的子网掩码。对于A类地址来说，网络ID的位数是8位，主机ID的位数是24所以得到11111111.00000000.00000000.00000000.各类IP地址的子网码如图所示。 2. VLSM（可变长子网掩码） 对IP地址进行简单的分类可以限制单个网络的规模，但是这种划分不够精细，会造成大量的IP地址浪费。C类地址网络中最大主机数为254，B类网络中最大主机数为65534，而A类地址的网络中最多可容纳的主机数为一千多万台。如果网络中需要容纳300台主机，则只能选择B类地址来组建网络，因为B类地址的网络中可容纳65534台主机，这就好比建造了个摩天大楼却只需要使用到其中的一个房间，这不但会浪费大量的资源，也会降低网络的效率。 既然用A、B、C类来对网络分类不够精细。就需要使用可变长子网掩码（VLSM）来把主网再次划分成为更小、更精确子网，这就是子网划分最基本的思想。 任务实施 1、子网划分实例 （1）对称子网划分 例题：某公司有四个部门（财务部、市场部、工程部、行政部），每个部门都有主机40台，请为这四个部门规划网络，要求四个部门分别位于不同的子网内。 四个部门的IP规划见下表： 部门主机可使用IP地址范围子网网络地址子网广播地址子网掩码财务部192.168.1.1-192.168.1.62192.168.1.0192.168.1.63255.255.255.192市场部192.168.1.65-192.168.1.126192.168.1.64192.168.1.127255.255.255.192工程部192.168.1.129-192.168.1.190192.168.1.128192.168.1.191255.255.255.192行政部192.168.1.193-192.128.1.254192.168.1.192192.168.1.255255.255.255.192
（2）不对称子网划分（每个子网同样大小） 例题：某公司有四个部门，工程部有主机110台，其他三个部门（财务部，市场部，行政部），每个部门都有主机40台，请为这四个部门规划网络，要求四个部门的分别位于不同的子网内。 四个部门的IP规划见下表： 部门主机可使用IP地址范围子网网络地址子网广播地址子网掩码工程部172.16.0.1-172.16.0.126172.16.0.0172.16.0.127255.255.255.128市场部172.16.0.129-172.16.0.190172.16.0.128172.16.0.191255.255.255.192财务部172.16.0.193-172.16.0.254172.16.0.192172.16.0.255255.255.255.192行政部172.16.1.1-172.16.1.62172.16.1.0172.16.1.63255.255.255.192
思考与练习 1．上机操作 保证所有计算机都在同一个物理网络（连接到同一个交换机）的情况下完成以下实验： （1）打开计算机当前IP设置窗口，记录当前计算机的IP地址设置，然后把主机IP地址改为192.168.1.1，子网掩码设置为255.255.255.0，此时观察网络是否正常。 （2）打开计算机当前IP设置窗口，记录当前计算机的IP地址设置，然后把主机IP地址改为192.168.1.学号，子网掩码设置为255.255.255.0，观察网络是否正常。 （3）打开计算机当前IP设置窗口，把主机IP地址改回至记录下来的IP地址。 2．书面作业 （1）上机操作中把主机IP设置为192.168.1.1和192.168.1.学号，其结果有什么不同？说明了什么问题？ （2）把以下十进制数转换为二进制： 55 87 165 198 207 212 （3）指出下列IP地址的类别。 IP地址类别IP地址类别17.1.5.5678.64.1.254100.100.100.10060.60.60.60200.200.200.200192.168.0.1172.16.1.1202.96.128.144
（4）组建内部网（局域网）的时候，如果为主机设置的IP地址不是私有地址，会存在什么问题？ （5）在不对称子网例题中完成第三和第四个子网的划分，并简述解答过程。 （6）模仿例题进行子网划分：某公司有A、B、C三个部门，分别有主机50台、100台、200台，请为这三个部门划分子网，要求各个部门分别位于不同的子网内。 3．思考题 根据对称子网划分的划分步骤并结合书中表3—2，想一下有没有更快捷的对称子网划分方法？ 学生根据教师的提问进行思考问题 此部分主要由老师来讲解，同时学生也配合着老师回答一些常见问题 学生听讲，笔记 学生动手制作任务实施 学生根据教师要求完成思考练习
