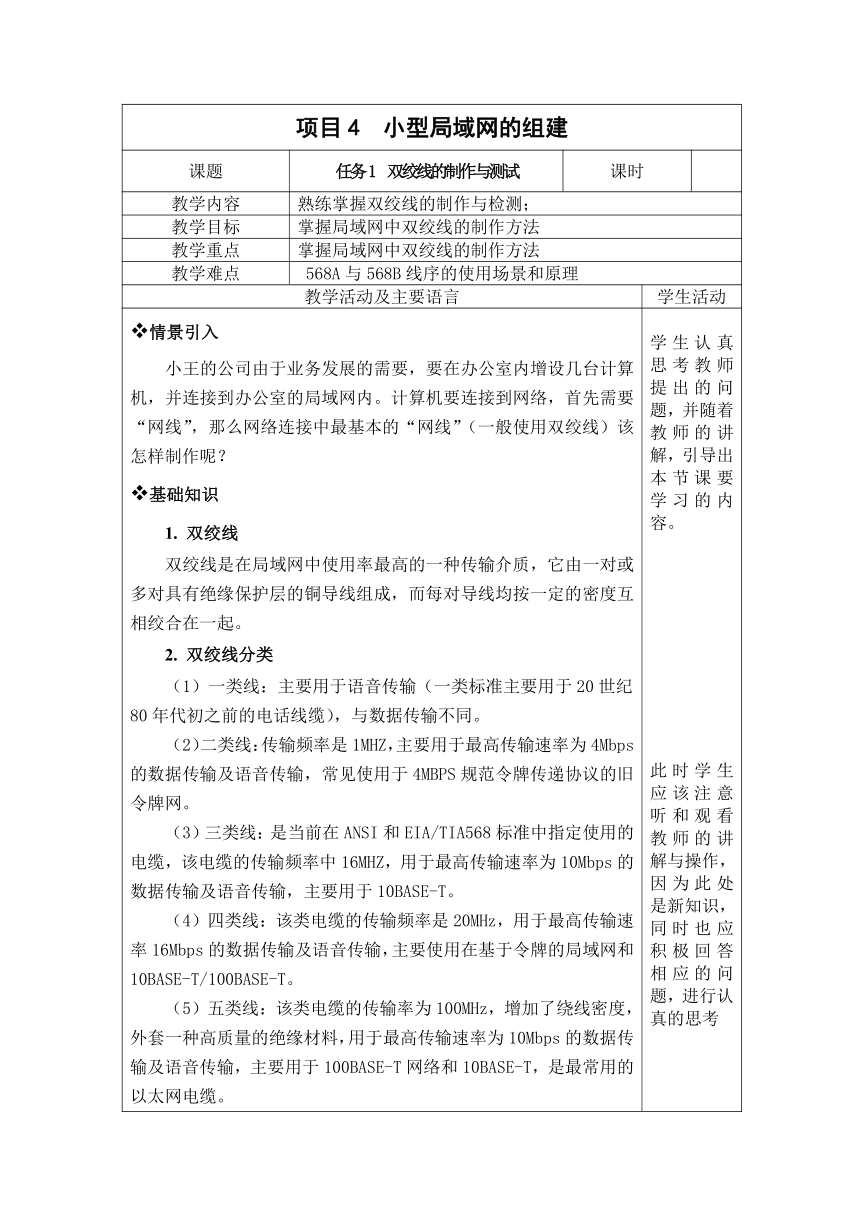

项目4 小型局域网的组建
课题 任务1 双绞线的制作与测试 课时
教学内容 熟练掌握双绞线的制作与检测；
教学目标 掌握局域网中双绞线的制作方法
教学重点 掌握局域网中双绞线的制作方法
教学难点 568A与568B线序的使用场景和原理
教学活动及主要语言 学生活动

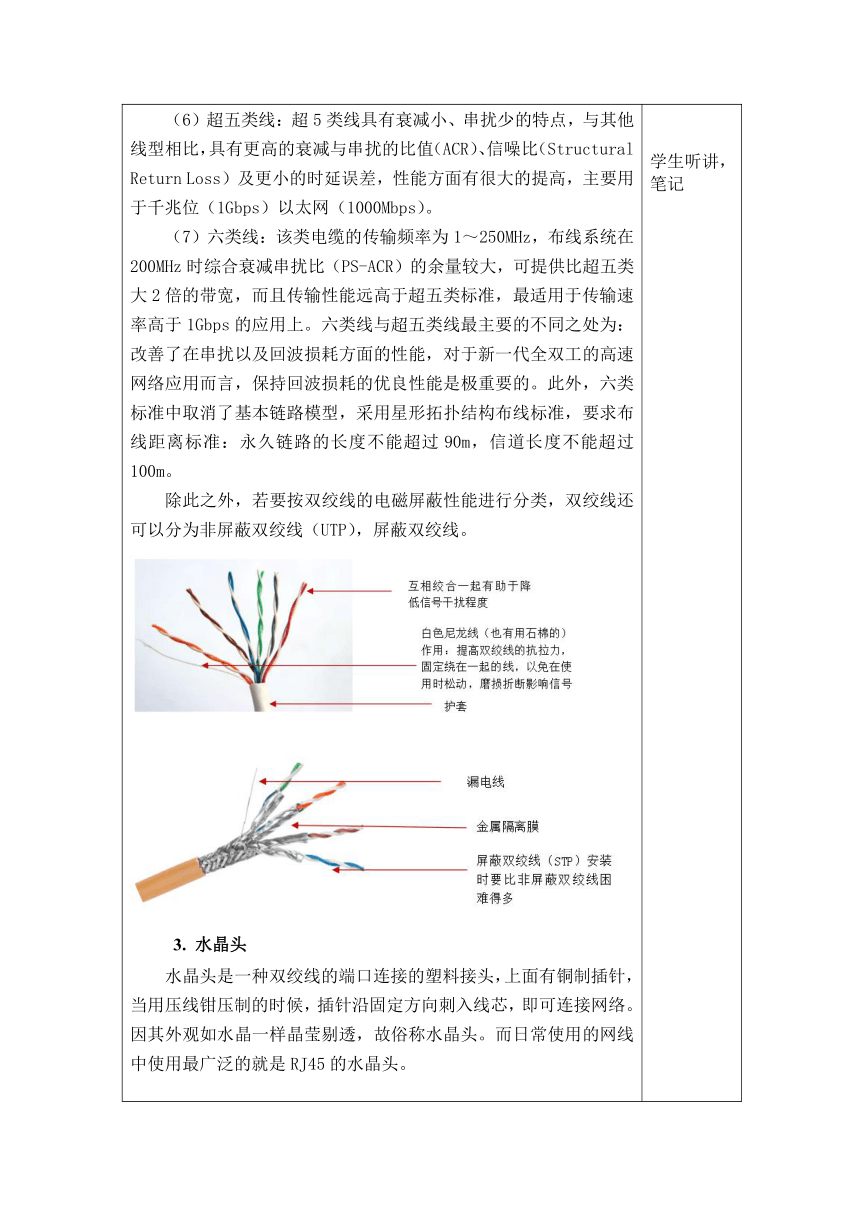

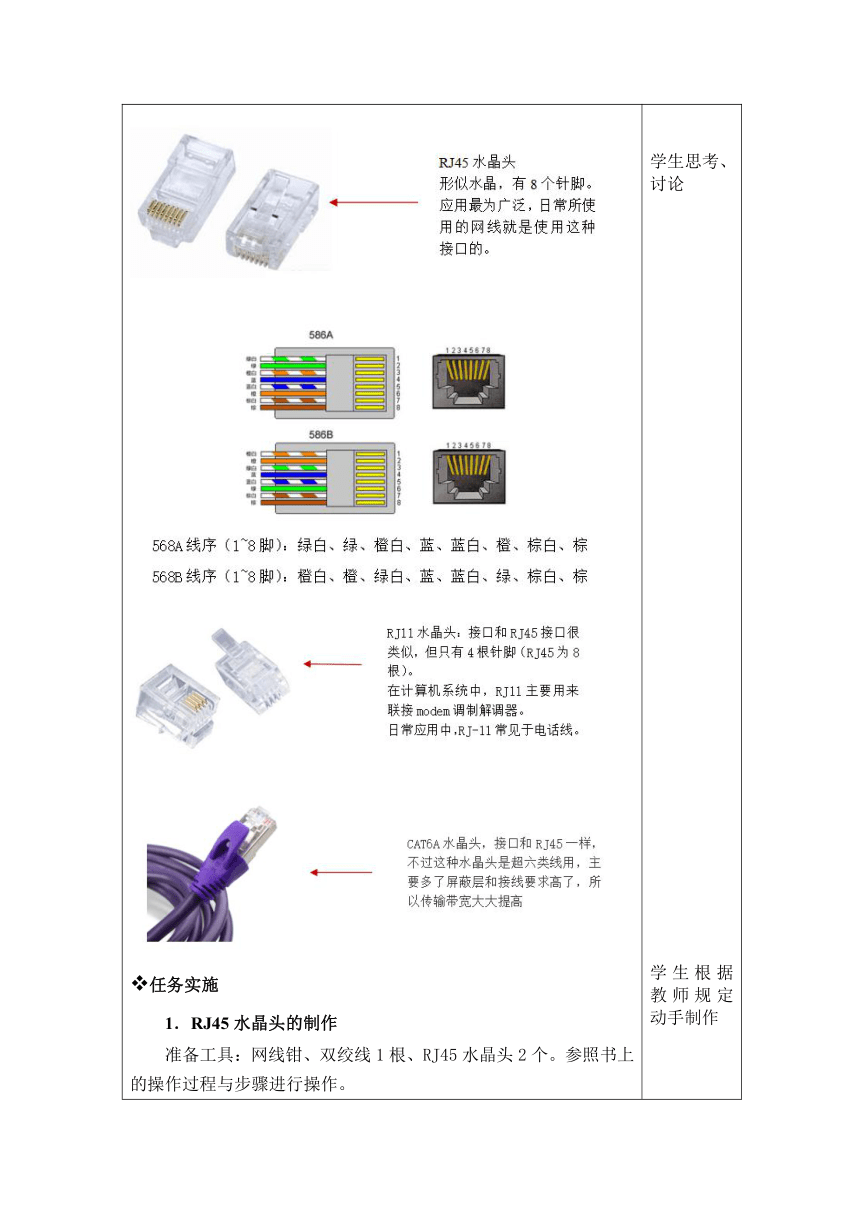

情景引入 小王的公司由于业务发展的需要，要在办公室内增设几台计算机，并连接到办公室的局域网内。计算机要连接到网络，首先需要“网线”，那么网络连接中最基本的“网线”（一般使用双绞线）该怎样制作呢？ 基础知识 1. 双绞线 双绞线是在局域网中使用率最高的一种传输介质，它由一对或多对具有绝缘保护层的铜导线组成，而每对导线均按一定的密度互相绞合在一起。 2. 双绞线分类 （1）一类线：主要用于语音传输（一类标准主要用于20世纪80年代初之前的电话线缆），与数据传输不同。 （2）二类线：传输频率是1MHZ，主要用于最高传输速率为4Mbps的数据传输及语音传输，常见使用于4MBPS规范令牌传递协议的旧令牌网。 （3）三类线：是当前在ANSI和EIA/TIA568标准中指定使用的电缆，该电缆的传输频率中16MHZ，用于最高传输速率为10Mbps的数据传输及语音传输，主要用于10BASE-T。 （4）四类线：该类电缆的传输频率是20MHz，用于最高传输速率16Mbps的数据传输及语音传输，主要使用在基于令牌的局域网和 10BASE-T/100BASE-T。 （5）五类线：该类电缆的传输率为100MHz，增加了绕线密度，外套一种高质量的绝缘材料，用于最高传输速率为10Mbps的数据传输及语音传输，主要用于100BASE-T网络和10BASE-T，是最常用的以太网电缆。 （6）超五类线：超5类线具有衰减小、串扰少的特点，与其他线型相比，具有更高的衰减与串扰的比值（ACR）、信噪比（Structural Return Loss）及更小的时延误差，性能方面有很大的提高，主要用于千兆位（1Gbps）以太网（1000Mbps）。 （7）六类线：该类电缆的传输频率为1～250MHz，布线系统在200MHz时综合衰减串扰比（PS-ACR）的余量较大，可提供比超五类大2倍的带宽，而且传输性能远高于超五类标准，最适用于传输速率高于1Gbps的应用上。六类线与超五类线最主要的不同之处为：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，保持回波损耗的优良性能是极重要的。此外，六类标准中取消了基本链路模型，采用星形拓扑结构布线标准，要求布线距离标准：永久链路的长度不能超过90m，信道长度不能超过100m。 除此之外，若要按双绞线的电磁屏蔽性能进行分类，双绞线还可以分为非屏蔽双绞线（UTP），屏蔽双绞线。 3. 水晶头 水晶头是一种双绞线的端口连接的塑料接头，上面有铜制插针，当用压线钳压制的时候，插针沿固定方向刺入线芯，即可连接网络。因其外观如水晶一样晶莹剔透，故俗称水晶头。而日常使用的网线中使用最广泛的就是RJ45的水晶头。 任务实施 1．RJ45水晶头的制作 准备工具：网线钳、双绞线1根、RJ45水晶头2个。参照书上的操作过程与步骤进行操作。 学生认真思考教师提出的问题，并随着教师的讲解，引导出本节课要学习的内容。 此时学生应该注意听和观看教师的讲解与操作，因为此处是新知识，同时也应积极回答相应的问题，进行认真的思考 学生听讲，笔记 学生思考、讨论 学生根据教师规定动手制作
