资源简介

(共26张PPT)

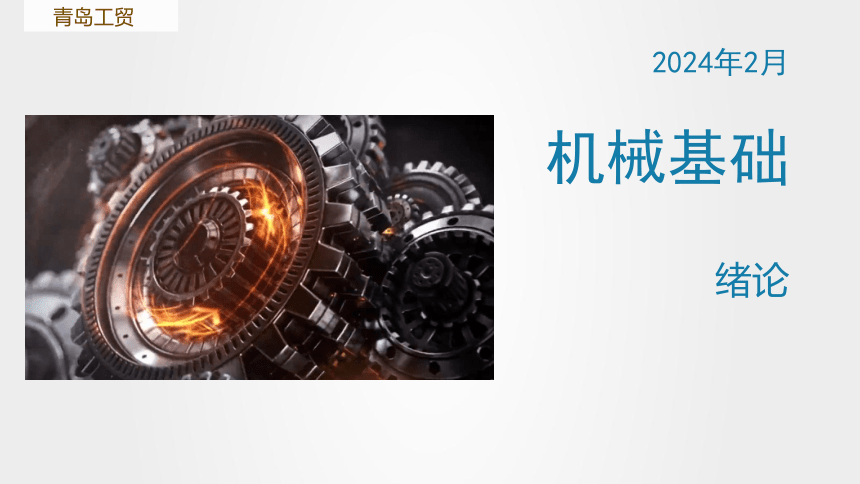

机械基础
2024年2月
青岛工贸
绪论

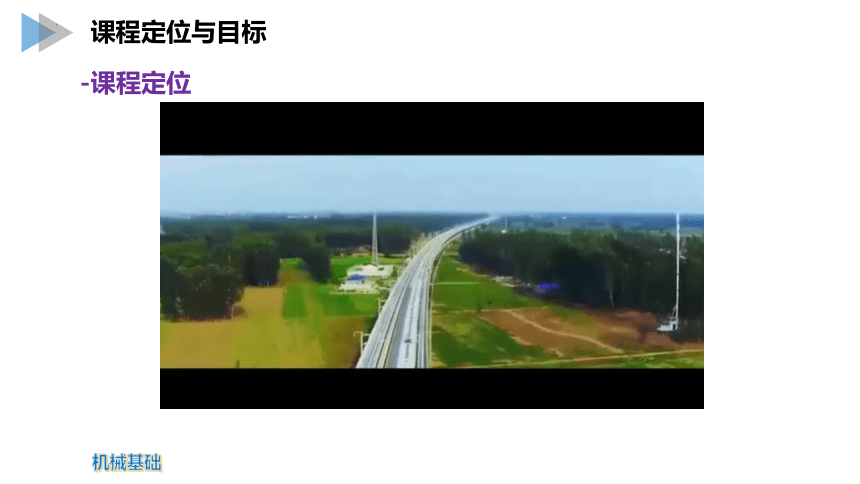

课程定位与目标
-课程定位
机器的组成
机器的结构
1
2
3
4

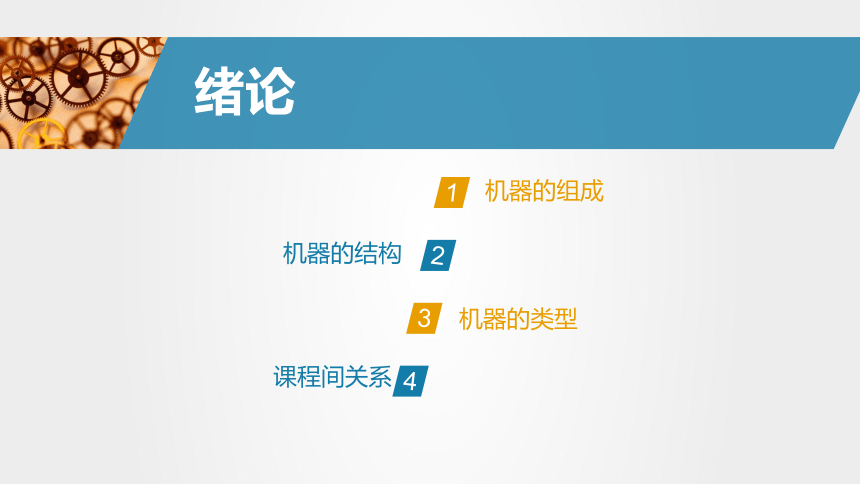

绪论
机器的类型
课程间关系
01
机器的组成

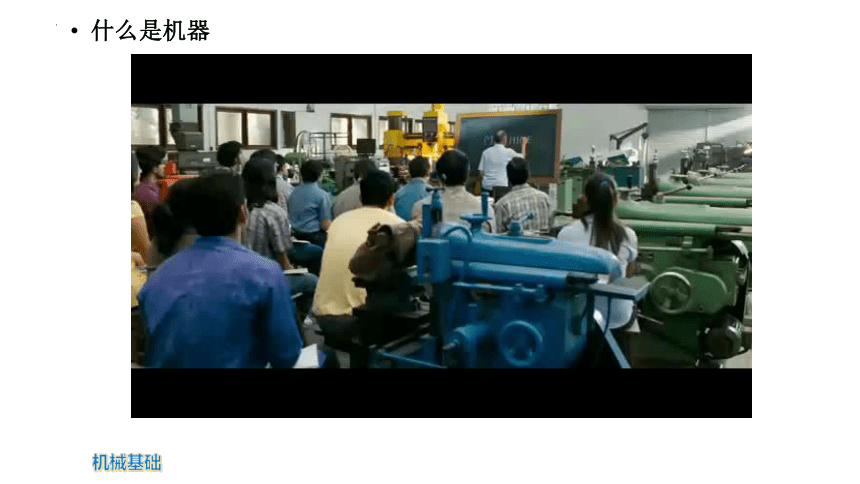

什么是机器

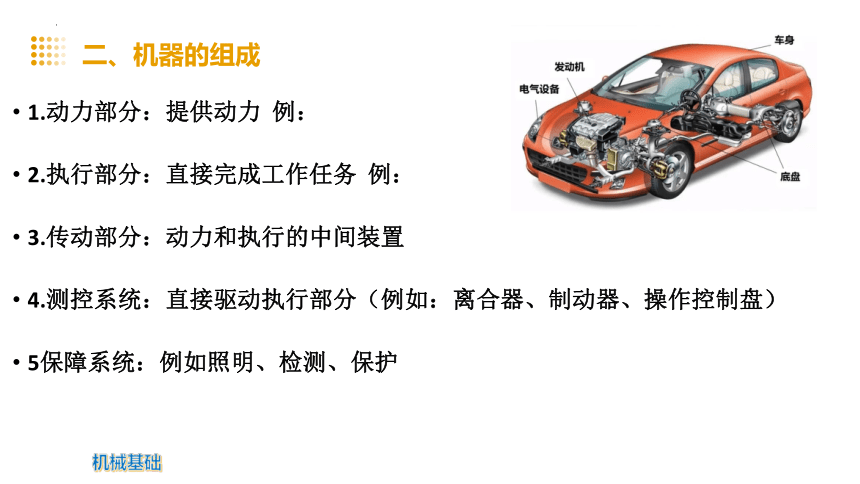

1.动力部分：提供动力 例：
2.执行部分：直接完成工作任务 例：
3.传动部分：动力和执行的中间装置
4.测控系统：直接驱动执行部分（例如：离合器、制动器、操作控制盘）
5保障系统：例如照明、检测、保护
二、机器的组成
02

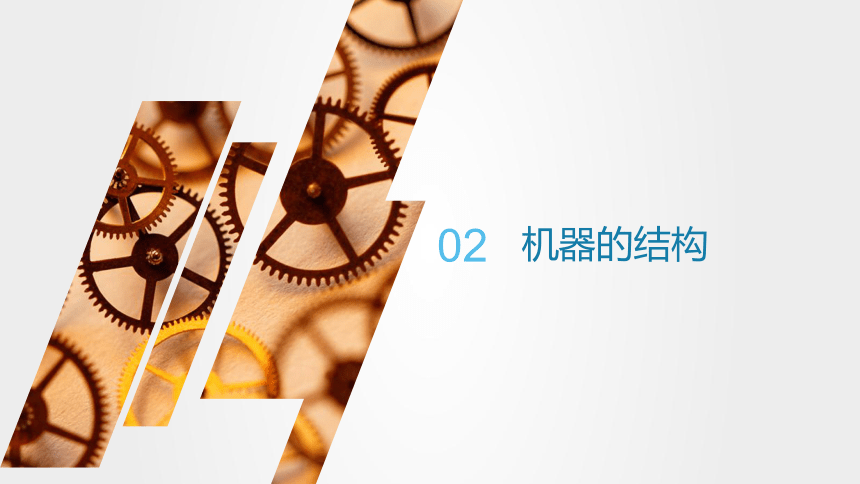

机器的结构

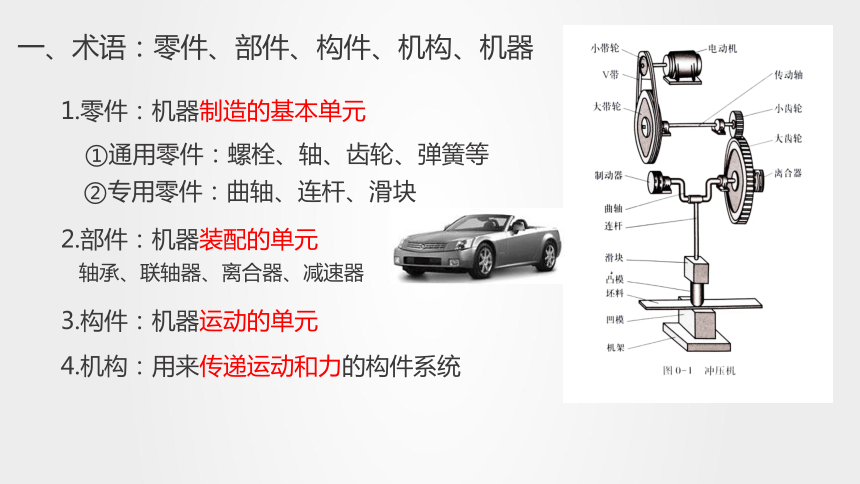

一、术语：零件、部件、构件、机构、机器
1.零件：机器制造的基本单元
①通用零件：螺栓、轴、齿轮、弹簧等
②专用零件：曲轴、连杆、滑块
2.部件：机器装配的单元
轴承、联轴器、离合器、减速器
3.构件：机器运动的单元
4.机构：用来传递运动和力的构件系统

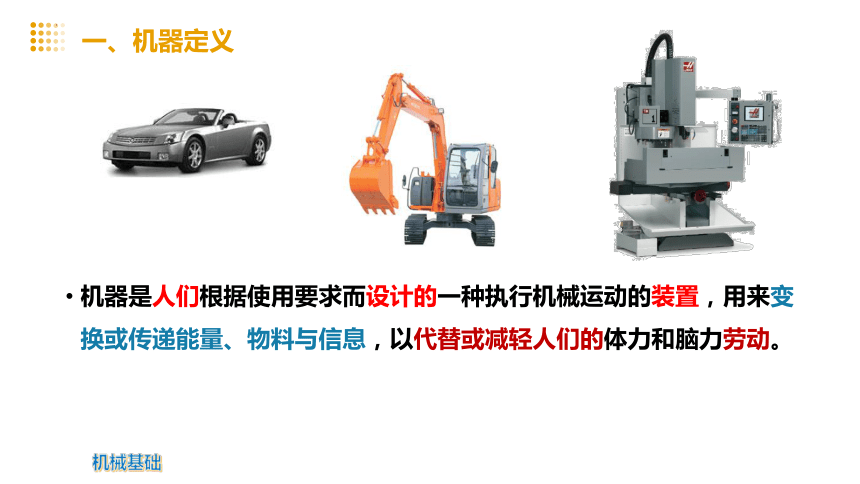

机器是人们根据使用要求而设计的一种执行机械运动的装置，用来变换或传递能量、物料与信息，以代替或减轻人们的体力和脑力劳动。
一、机器定义
二、运动副类型与结构
（一）运动副的类型
运动副定义：直接接触的两个构件间的可动连接，称为运动副
类型：低副和高副
1.低副：面与面接触
①转动副 ②移动副
2.高副：以点或线的形式接触
①齿轮副 ②凸轮副
（二）构件的结构
1.机架 ：固定不动
2.原动件：按给定运动规律独立运动的活动构件
3.从动件：其余活动构件
三、平面机构运动简图
三、平面机构运动简图
原动件
从动件
机架
0.3
机械的类型
1.动力机械
01电动机
02内燃机
03发电机
04液压泵
05压缩机
1.动力机械 ：
2.加工机械：
3.运输机械：
4.信息机械：
机械的类型
2.加工机械
01金属切削机床
02轧钢机
03包装机
3.运输机械
01汽车
02轮船
03飞机
04电梯
4.信息机械
01复印机
02计算机
03数码相机
机械的类型
课堂练习
汇报人：在行Report Person: 在行
感谢聆听 批评指导
