第九章 压强
第4节 液体压强与流速的关系

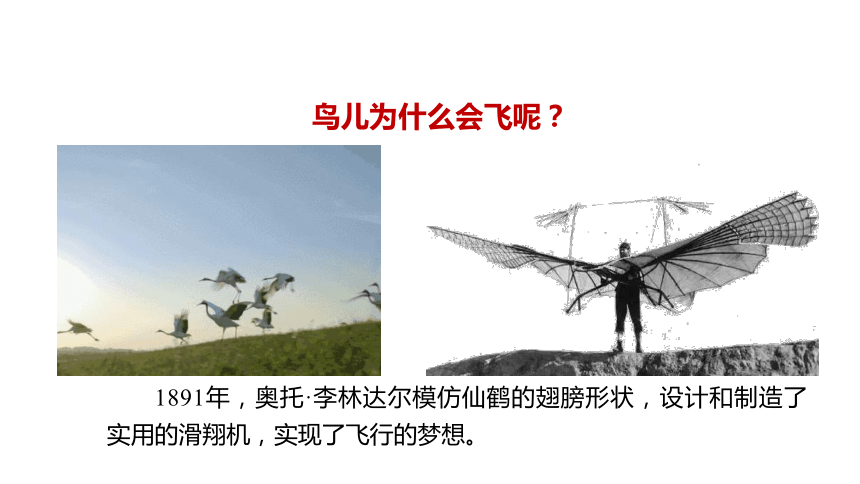

鸟儿为什么会飞呢？
1891年，奥托·李林达尔模仿仙鹤的翅膀形状，设计和制造了实用的滑翔机，实现了飞行的梦想。
气体和液体都具有流动性，统称为流体。
流动中的流体会有什么样的特点呢？

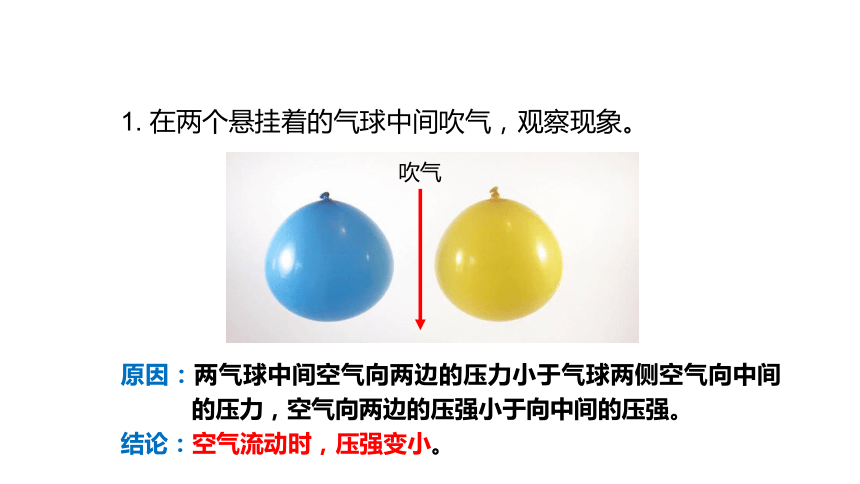

1. 在两个悬挂着的气球中间吹气，观察现象。
吹气
原因：两气球中间空气向两边的压力小于气球两侧空气向中间的压力，空气向两边的压强小于向中间的压强。
结论：空气流动时，压强变小。

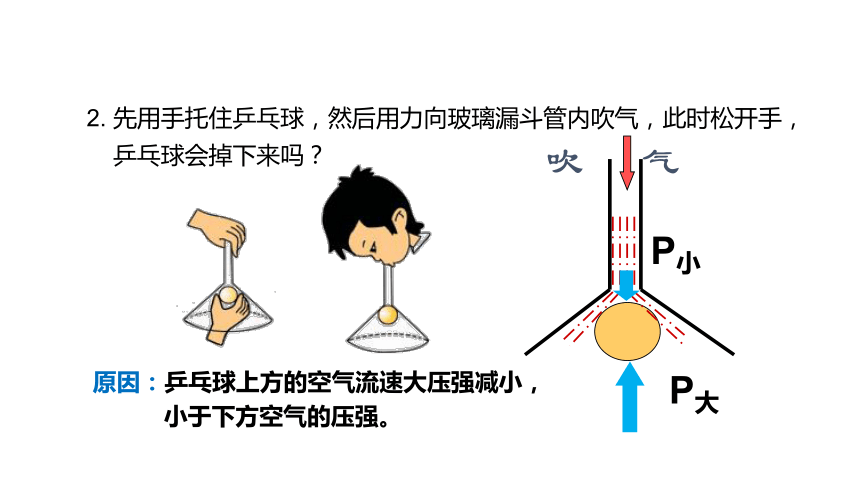

2. 先用手托住乒乓球，然后用力向玻璃漏斗管内吹气，此时松开手，
乒乓球会掉下来吗？
吹 气
P大
P小
原因：乒乓球上方的空气流速大压强减小，小于下方空气的压强。

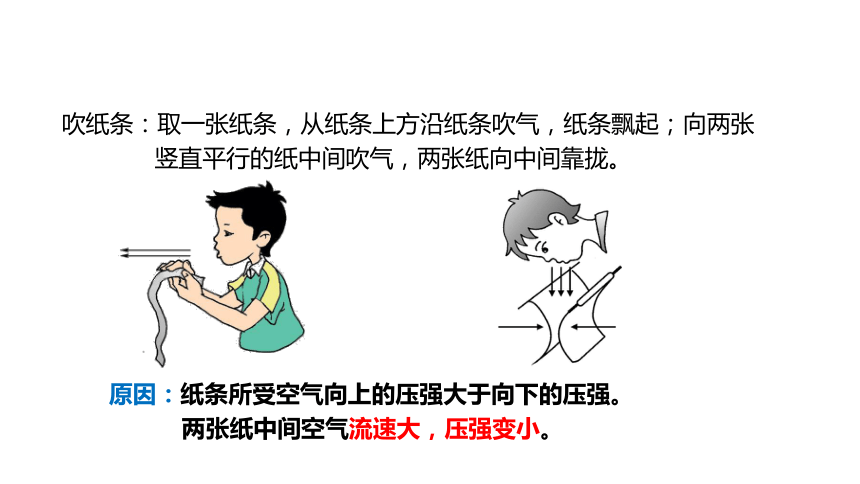

吹纸条：取一张纸条，从纸条上方沿纸条吹气，纸条飘起；向两张
竖直平行的纸中间吹气，两张纸向中间靠拢。
原因：纸条所受空气向上的压强大于向下的压强。
两张纸中间空气流速大，压强变小。
流体的压强跟流速的关系:
　流速大的地方，压强小；
　流速小的地方，压强大。
p向上
p向下

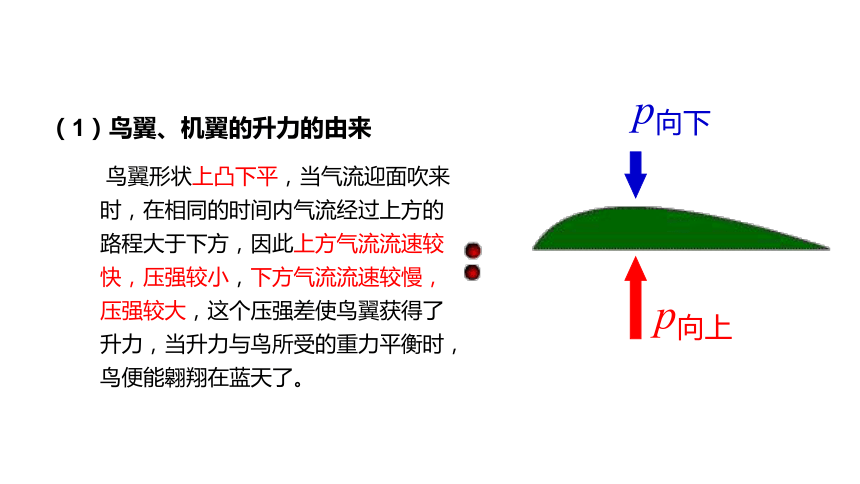

（1）鸟翼、机翼的升力的由来
鸟翼形状上凸下平，当气流迎面吹来时，在相同的时间内气流经过上方的路程大于下方，因此上方气流流速较快，压强较小，下方气流流速较慢，压强较大，这个压强差使鸟翼获得了升力，当升力与鸟所受的重力平衡时，鸟便能翱翔在蓝天了。
p向上
p向下

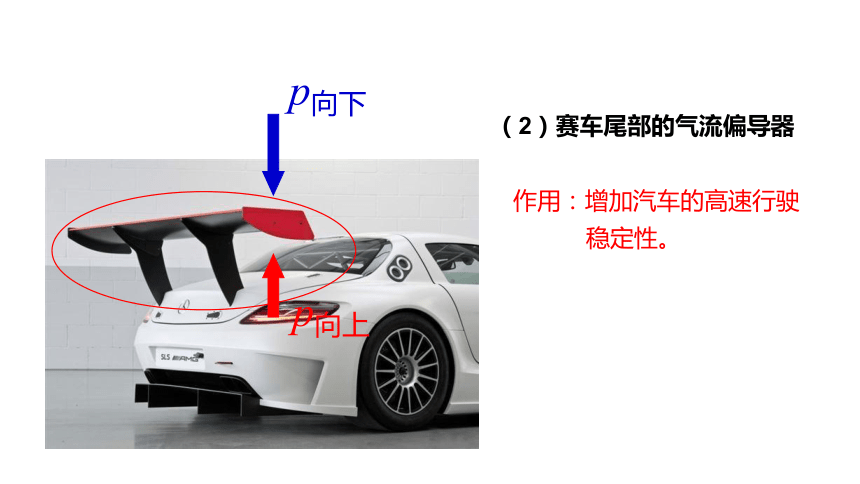

作用：增加汽车的高速行驶
稳定性。
（2）赛车尾部的气流偏导器
（3）站台的安全线
（4）喷雾器
讨论：当一辆高速行驶的汽车驶过路面时，树叶将做何运动？
汽车疾驶而过时，路中间空气
流速大压强减小，所以落叶将
飞向路中间。
如图所示是一种水翼船，船体下安装了水翼。当船在高速航行时，
水面下的水翼会使船体整体抬高从而减小水对船体的阻力。则水翼
安装正确的是（ ）
B
1.
如图所示，小红手撑雨伞走在路上，一阵大风吹来，伞面被“吸”，
发生严重变形。下列判断推理及其解释，正确的是（ ）
A．伞面被向下“吸”，伞上方的空气流速小于下方
B．伞面被向下“吸”，伞上方的空气流速大于下方
C．伞面被向上“吸”，伞上方的空气流速大于下方
D．伞面被向上“吸”，伞上方的空气流速小于下方
C
2.
知识点1 流体压强与流速的关系
1.如图所示,从倒置的漏斗口用力向上吸气或向下吹气,乒乓球都不会掉下来。下列说法正确的是 (　　)
A.吸气或吹气都增大了乒乓球下方气体的压强
B.吸气或吹气都减小了乒乓球上方气体的压强
C.只有吸气才会增大乒乓球上方气体的压强
D.只有吹气才会增大乒乓球下方气体的压强
基础过关
B
2
1
知识点2 飞机升力的产生原因
2.【2023 山东临沂改编】2023年5月28日12时31分,自上海虹桥国际机场起飞的国产大飞机C919安全抵达北京首都国际机场(如图所示),圆满完成了首个商业航班飞行。关于C919大飞机,下列说法正确的是 (　　)
A.飞机受到的升力等于空气浮力
B.加速起飞的过程中所受空气浮力大于重力
C.匀速飞行时机翼上方的空气流速比下方的大
D.机身是由密度大、硬度大的材料制成的
C
2
1
能力突破
3.在流动的河水中行船和游泳时,最怕遇到旋涡,当船或人进入旋涡边沿后,经常会不由自主地被吸入旋涡中心,造成事故。船或人被吸入旋涡中心的原因主要是(　　)
A.旋涡中心使船或人的重力变大
B.旋涡中心水的流速大、压强小,外侧流速小、压强大,有一个向旋涡中心的压力差
C.旋涡中心水的流速小、压强小,外侧流速大、压强大,有一个向旋涡中心的压力差
D.船或人受到一个指向旋涡中心的重力作用
B
5
4
3
6
7
8
9
4. 【易错题】如图所示,草原犬鼠的洞穴有两个洞口,A口在平地上,B口在凸起的小土包上。当微风从左向右掠过地面的时候,就会有气流在洞穴内流动,让闷热的洞穴变成凉爽的“空调房”。洞穴内能形成气流,是因为B口上方比A口上方(　　)
A.风速大,气压大　　 B.风速大,气压小
C.风速小,气压大 D.风速小,气压小
B
5
4
3
6
7
8
9
5.在某次比赛中,足球运动员踢出了一记神奇的“香蕉球”,足球从右侧绕过“人墙”射入球门,如图所示,这是因为踢出的足球(　　)
A.左侧空气流速快
B.两侧空气流速相同
C.左侧空气流速慢
D.不断改变旋转方向
A
5
4
3
6
7
8
9
6.如图所示,两只纸船浮在水面上静止不动,用大注射器向两只纸船之间的水面快速注水,两只纸船将(　　)
A.向中间靠拢　　　
B.静止不动
C.向两侧分开
D.向同侧偏移
A
5
4
3
6
7
8
9
7.【2023 廊坊固安县一模改编】在火车站,离站台边缘一定距离的地方标有一条黄色的安全线,乘客必须站在安全线以外的区域候车。这是因为当列车驶过站台时,列车周围空气的流速　　　　(选填“增大”“不变”或“减小”),压强　　　　(选填“增大”“不变”或“减小”),乘客会被“推”向列车,从而发生危险。
增大
减小
5
4
3
6
7
8
9
8.【教材第47页第4题改编】如图所示的是自制的气压计。取一根吸管,靠近玻璃管口,通过吸管向右吹气,玻璃管内液面高度会
　　　　(选填“升高”“不变”或“降低”)。
升高
5
4
3
6
7
8
9
9. 【跨学科实践·日常生活】行驶的客车打开车窗后,车窗上悬挂的窗帘会向车　　　　(选填“内”或“外”)飘动。这是由于车外空气流速大于车内,使车外的气压　　　　(选填“大于”或“小于”)车内的气压。
外
小于
5
4
3
6
7
8
9
10.如图所示的装置可以用来研究液体压强与流速的关系,打开阀门,水流经该装置时,可观察到a、b两管口均有水喷出,且　　　　管口喷出的水柱更高,原因是
　　　　　　　　　　　　 　　　　　　　　　。
素养达标
10
11
b
b管下端管道横截面积大，水流速度小，压强大，喷出水柱高
11.如图甲所示,小丽用自制的飞机机翼模型来探究飞机上升的原理。
(1)如图甲所示,她将两个完全相同的机翼模型a和b固定在竖直方向,只能上下自由运动,A、B两弹簧测力计的示数分别为FA、FB。当相同的风吹向飞机模型时,FA　　　(选填“>”“<”或“=”)FB。该演示实验说明模型　　　　更适合做飞机机翼,当风突然停止时,模型　　　　将上升(后两空均选填“a”或“b”)。
10
11
<
a
b
(2)由实验可知,飞机上升的原理是飞机机翼上方空气的流速
　　　　机翼下方空气的流速,因而机翼上方气体的压强　　　　机翼下方气体的压强(以上两空均选填“大于”“等于”或“小于”)。为了获得更大的升力,飞机起飞时应让飞机　　　　(选填“逆风”或“顺风”)起飞。
(3)如图乙所示的是小丽家购买的一辆小轿车,她发现小轿车的外形类似于飞机的机翼,则小轿车在快速行驶过程中,对地面的压力
　　　　(选填“大于”“等于”或“小于”)小轿车的重力。
10
11
大于
小于
小于
逆风
在流体中运动
流体的压强与流速的关系：
应用
飞机的机翼
赛车的气流偏导器
流体的流速越大压强越小。
喷雾器
