经验交流
童心未泯
高雅情趣
存在什么问题？
一起探讨
不是容易的事—技巧
值得研究
1、电工刀：劈篾、分片
2、高速钢自制刀：削粗细过渡
自制:用砂轮磨掉侧边锯齿，再打出刀口。
3、小刨、钢锯：粗加工
常用工具
高
效
工
具
美工刀、剪刀等
一头二腹一档
一头
二腹
一档
设计各部比例
3 、门条门宽d为12.5mm。
门条
门条弹性处理
a
b
c
d
1 、门条两侧腹部要硬些
2、门条两侧弹力要对称
3、头部可薄些
1 、门条竹条宽2.5mm,厚3.5mm。
注意
2、门条abc高均为12.5mm
腹部
3、削竹条。中间2a段厚3mm，两侧b段如图渐薄，从3mm渐薄到2.5mm,两侧c段为1.5mm.
上膀条弹性处理
竹黄面
竹青面
中点
a
b
c
a
b
c
1 、取竹条一根，宽3mm,厚3mm,长87cm.
2、量出中点，再往两端每12.5cm处标记。
注意：本课件的图示。绿色表示竹青一面，
黄色表示竹黄一面。制作过程不断翻转。
1 、捏住两端，弯起时两边弹性对称
2、弯起如人头形。
上膀条弹性处理
1 、取竹条一根，宽3mm,厚3mm,长87cm.
2、量出中点，再往两端每12.5cm处标记。
3、削竹条竹黄一面。中间2a段厚3mm，两侧b段如图渐薄， 从 2.5mm渐薄到1.5mm,两侧c段为1.2mm.
下膀条 厚度处理
竹黄面
竹青面
中点
a
b
c
a
b
c

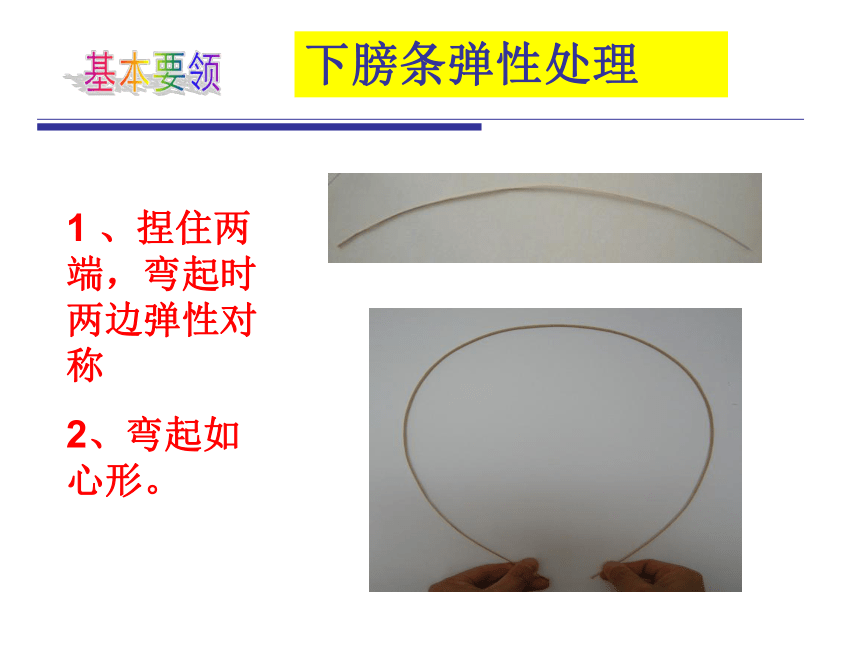

1 、捏住两端，弯起时两边弹性对称
2、弯起如心形。
下膀条弹性处理
1 、上下膀条标注中点。
绑扎膀条
1 、门条平放。
绑扎膀条
2、再放膀条，竹黄朝上。即膀条的竹青面贴着门条绑扎。
实物图
绑扎膀条
1 、上端1.5厘米处烤弯
尾条
绑扎尾条
竹黄面
竹青面
2、弯向竹黄一面。
1 、将门腹条标注abc三等分。
绑扎尾条
竹黄面
竹青面
a
b
c
2、尾条竹黄朝外绑于门条腹部中点处。
绑扎尾条
实物图
绑扎尾条
注意尾条的层次关系
绑翅尖
翅尖十字绑
将骨架翻过来,使竹黄朝上，绑翅尖。
绑翅尖
翅尖应十字绑
错误绑法
注意
正确绑法
绑翅尖
实物图
检查尾条对称性
将尾条捏起，修改加工使对称。
勒膀线
1 、取一细线，先绑门条的腹部中点。两边对称绑扎。
2、膀线与门腹面夹角成25度左右
骨架贴双面胶
1 、翻转骨架，使竹青朝上。
2、所有竹条上贴上双面胶。
贴蒙面
1 、蒙面图形沿中轴对称折出折痕。
2、反面向上，平铺。
贴蒙面
1 、反转骨架，使膀条的竹黄朝上，膀条中点与图形的中轴对齐。
2、依次贴腹部、头部。
贴蒙面
1 、贴好头腹尾部
2、沿虚线剪开蒙面
3、贴两翅
贴蒙面
正确贴法
翅部中间要凹进
注意
错误贴法
翅部中间没凹进
正面图
反面图
贴蒙面
半侧面图
正面图
系提线
1 、上膀条与门条两交点各系一线，两线合并成等边三角形，系结，留一线.
系提线
2、把所留一线，如图拉开。与膀翅尖同宽。
3、下膀条中点系一线，如图拉到左上角。与上线打结。
系提线
提线前拉并提起，观察是否左右对称平衡。
根据试飞情况适当调整结点。
填色
白底红调
白底黑调
黑白底色
白
底
蓝调
黑
白
底
黄绿调
头部画法
1、飞不起来
2、加上尾巴能飞
注意：硬翅是不能加尾巴的
3 、能飞却不稳定
4、能飞却飞不高
　飞不起来？
头重 ---- 头部比例太大。
一头二腹一档
原因
解决
一头
二腹
一档
加上尾巴能飞
1 、翅部气流导向错误。
原因
正确：气流往两边走
错误：气流往下边走
2、膀条太硬，
3、蒙面中间凹进不足。
1 、贴蒙面时中间凹进。
2、勒膀线。尽量往后掠。30度左右
3、膀条太硬，削薄竹黄。
让翅部气流
往斜后方走
解决
效果
4、尾条太硬，无法后掠。
　尾条往里收紧点再贴
原因
解决
　能飞却不稳定
1、膀条左右重量对称
但 弹性不对称
膀条弯成对称弧形心状 或人头状
关键原因
解决
2、翼面松紧不一致
1、先糊左右上膀条
再糊左右下膀条
2、向左倾，勒紧左侧膀线。向右同理。
原因
解决
3、门腹条左右弹力不对称
1、贴上竹条加固
2、勒紧同侧膀线
3、另一侧尾部加重。
原因
解决
1、门腹条太软。风稍大些，支持不了膀条
2、膀条太软。无法抬升。
3、下提线过短。迎风角度不适
1、贴上竹条 对称加固门腹条
2、换膀条
3、将靠下的提线稍加长，或将靠上的提线稍缩短。 目的是形成适当的迎风角度。
原因
解决
　能飞却飞不高
4、放飞线过重
1、用6股细纱线。
原因
解决
学习与交流
让我们的活动
更有成效和更有趣味
是否确切，
正在探索中
抛砖引玉
望各位不吝赐教
