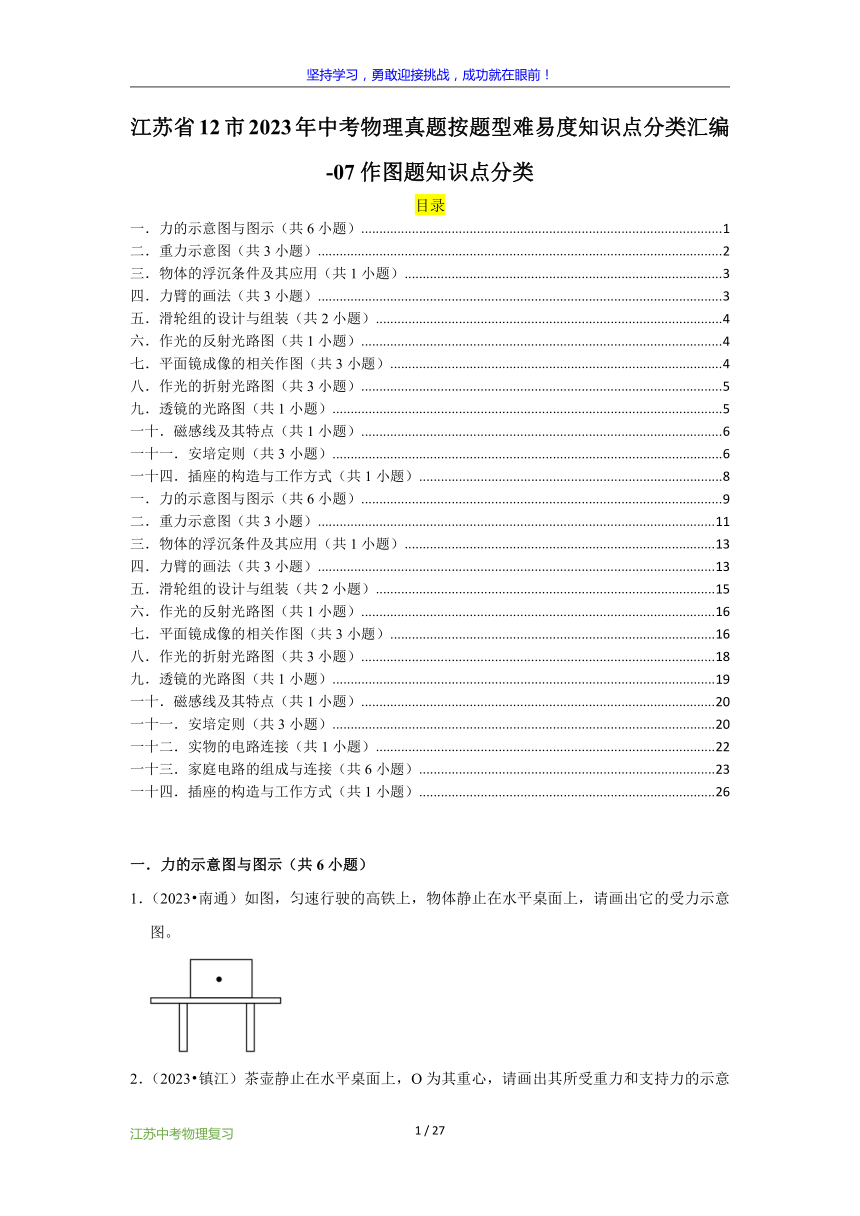

江苏省12市2023年中考物理真题按题型难易度知识点分类汇编-07作图题知识点分类
目录
TOC \o "1-1" \h \u 一．力的示意图与图示（共6小题） 1
二．重力示意图（共3小题） 2
三．物体的浮沉条件及其应用（共1小题） 3
四．力臂的画法（共3小题） 3
五．滑轮组的设计与组装（共2小题） 3
六．作光的反射光路图（共1小题） 4
七．平面镜成像的相关作图（共3小题） 4
八．作光的折射光路图（共3小题） 5
九．透镜的光路图（共1小题） 5
一十．磁感线及其特点（共1小题） 5
一十一．安培定则（共3小题） 6
一十四．插座的构造与工作方式（共1小题） 8
一．力的示意图与图示（共6小题） 9
二．重力示意图（共3小题） 11
三．物体的浮沉条件及其应用（共1小题） 13
四．力臂的画法（共3小题） 13
五．滑轮组的设计与组装（共2小题） 15
六．作光的反射光路图（共1小题） 16
七．平面镜成像的相关作图（共3小题） 16
八．作光的折射光路图（共3小题） 18
九．透镜的光路图（共1小题） 19
一十．磁感线及其特点（共1小题） 20
一十一．安培定则（共3小题） 20
一十二．实物的电路连接（共1小题） 22
一十三．家庭电路的组成与连接（共6小题） 23
一十四．插座的构造与工作方式（共1小题） 26
一．力的示意图与图示（共6小题）
1．（2023 南通）如图，匀速行驶的高铁上，物体静止在水平桌面上，请画出它的受力示意图。
2．（2023 镇江）茶壶静止在水平桌面上，O为其重心，请画出其所受重力和支持力的示意图。
3．（2023 宿迁）图中的铁锤正在敲打钉子，请画出铁锤对钉子作用力F的示意图。
4．（2023 徐州）如图所示，请画出水坝上O点受到水的压力F的示意图。
5．（2023 无锡）按要求作图：
如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。
6．（2023 苏州）图中，箱子静止在水平桌面上，画出箱子受力示意图。
二．重力示意图（共3小题）
7．（2023 淮安）在图中画出质地均匀薄木块所受重力的示意图。
8．（2023 盐城）如图所示，苹果静置在地面上，画出苹果所受重力的示意图。
9．（2023 连云港）如图所示，物体静止在水平桌面上，画出物体所受重力的示意图。
三．物体的浮沉条件及其应用（共1小题）
10．（2023 扬州）如图，作出漂浮在水面上的物体所受的重力和浮力的示意图。
四．力臂的画法（共3小题）
11．（2023 淮安）如图所示，O为支点，画出力F的力臂l。
12．（2023 南通）如图，杠杆AOB保持静止，O为支点，请作出动力F1的力臂l1和阻力F2。
13．（2023 苏州）图中，用直棒提升重物，画出图示位置所用最小力F1和阻力F2的力臂L2。
五．滑轮组的设计与组装（共2小题）

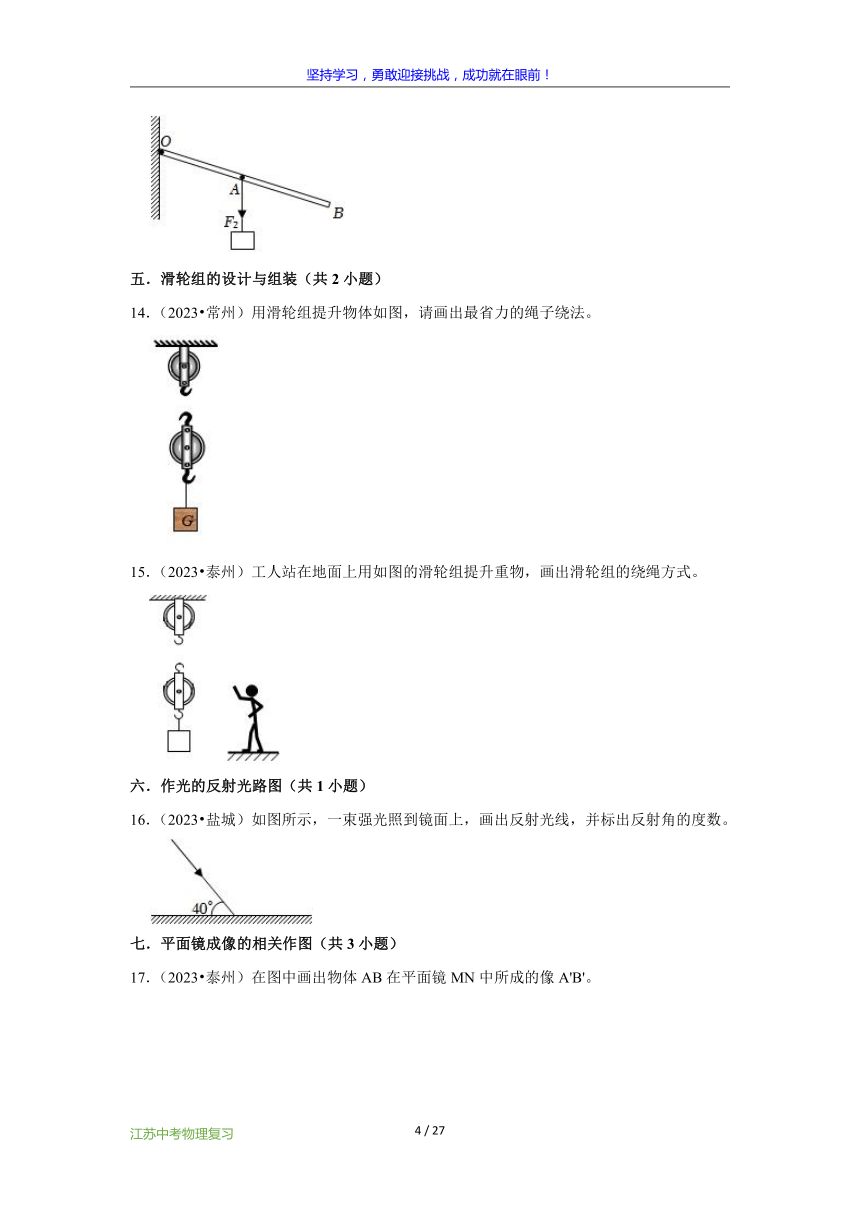

14．（2023 常州）用滑轮组提升物体如图，请画出最省力的绳子绕法。
15．（2023 泰州）工人站在地面上用如图的滑轮组提升重物，画出滑轮组的绕绳方式。
六．作光的反射光路图（共1小题）
16．（2023 盐城）如图所示，一束强光照到镜面上，画出反射光线，并标出反射角的度数。
七．平面镜成像的相关作图（共3小题）
17．（2023 泰州）在图中画出物体AB在平面镜MN中所成的像A'B'。
18．（2023 扬州）如图，作出物体AB在平面镜中所成的像A'B'。
19．（2023 连云港）根据平面镜成像特点，画出图中物体AB在平面镜MN中所成的像。
八．作光的折射光路图（共3小题）
20．（2023 宿迁）如图光线AO从空气斜射入水中，画出水中折射光线的大致方向。
21．（2023 徐州）如图所示，一束光从空气斜射入水中，请画出光在水中的折射光线。
22．（2023 苏州）图中，光线AO自空气斜射向水面，画出其反射光线和折射光线的大致位置。
九．透镜的光路图（共1小题）
23．（2023 淮安）如图所示，请在图中画出入射光线经凸透镜后的折射光线。
一十．磁感线及其特点（共1小题）
24．（2023 无锡）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。
一十一．安培定则（共3小题）
25．（2023 淮安）根据图中小磁针静止时的指向，在括号中标出电源的极性。
26．（2023 南通）如图，小磁针静止在通电螺线管左侧，请标出小磁针的N极和电源的正负极。
27．（2023 镇江）请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性（“+”或“﹣”）和静止小磁针的磁极名称。
一十二．实物的电路连接（共1小题）
28．（2023 常州）京杭大运河上的古桥——拱宸桥两侧，安装了全国首个水上红绿灯，实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为6V，四盏灯的额定电压均为6V，开关S中央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完成电路连接。
一十三．家庭电路的组成与连接（共6小题）
29．（2023 盐城）如图所示是厨房里用开关控制的三孔插座，用笔画线代替导线将其接入电路中。
30．（2023 镇江）请用笔画线代替导线，将图中的开关和它控制的节能灯正确接入家庭电路。
31．（2023 宿迁）请用笔画线表示导线，将图中的螺丝口电灯、开关和插座接入家庭电路中。
32．（2023 泰州）如图所示，请用笔画线代替导线，将三孔插座正确接入家庭电路中。
33．（2023 无锡）用笔画线代替导线，将如图中的灯泡和开关正确连入家庭电路中。
34．（2023 苏州）图中，将家庭电路补充完整（虚框内一处接保险丝“”，另一处用导线连接）。
一十四．插座的构造与工作方式（共1小题）
35．（2023 扬州）如图，将带有开关的五孔插座正确接入家庭电路中。
江苏省12市2023年中考物理真题按题型难易度知识点分类汇编-07作图题知识点分类
参考答案与试题解析
一．力的示意图与图示（共6小题）
1．（2023 南通）如图，匀速行驶的高铁上，物体静止在水平桌面上，请画出它的受力示意图。
【答案】见解答
【解答】解：匀速行驶的高铁上，物体静止在水平桌面上，此时物体和桌面一起匀速运动，没有相对运动或相对运动趋势，因而不受摩擦力，只受重力和支持力而平衡，从重心画出竖直向下的重力和竖直向上的支持力，如图所示：
2．（2023 镇江）茶壶静止在水平桌面上，O为其重心，请画出其所受重力和支持力的示意图。
【答案】见解答
【解答】解：茶壶静止在水平桌面上，受到重力G的方向竖直向下、支持力F的方向竖直向上，二力是一对平衡力，大小相等、方向相反，作用点都在重心O上；从重心O分别沿竖直向下、竖直向上的方向画一条带箭头的有向线段，用G、F表示，如图所示：

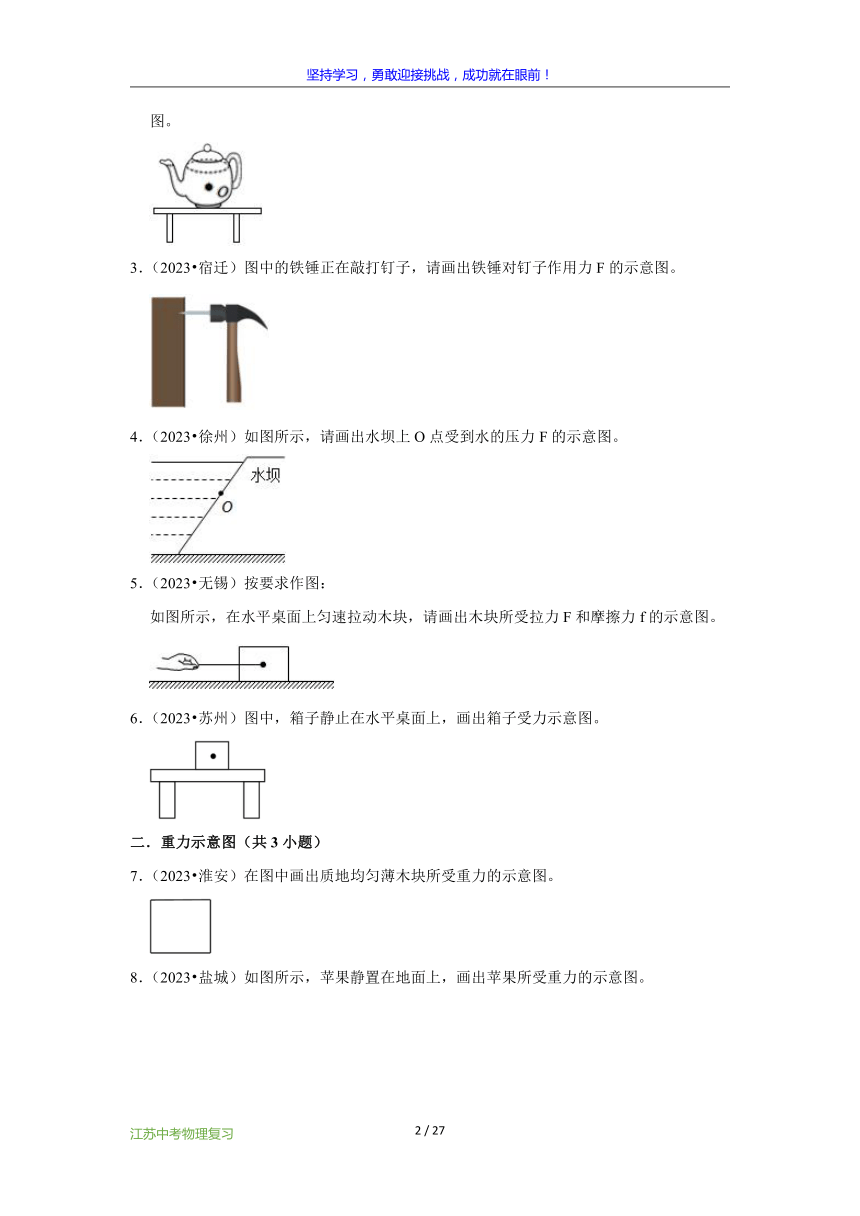

3．（2023 宿迁）图中的铁锤正在敲打钉子，请画出铁锤对钉子作用力F的示意图。
【答案】见解答
【解答】解：压力作用点为钉子与接触面的接触点，过压力作用点画垂直于接触面，指向里的一条带箭头的线段，并标出压力F，如图所示：
4．（2023 徐州）如图所示，请画出水坝上O点受到水的压力F的示意图。
【答案】
【解答】解：水坝上O点受到水的压力F与水坝的坡面垂直，作用点在O点，方向垂直坡面向内，如图所示：
。
5．（2023 无锡）按要求作图：
如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。
【答案】见解答
【解答】解：木块在水平方向上受向左的拉力、向右的摩擦力作用，木块做匀速直线运动，拉力和摩擦力是一对平衡力，大小相等，方向相反，如图所示：
6．（2023 苏州）图中，箱子静止在水平桌面上，画出箱子受力示意图。
【答案】如图见解答
【解答】解：过箱子重心沿竖直向下的方向和竖直向上的方向画一条带箭头、等长的线段，分别表示重力和支持力，分别用符号G和F表示。如图所示：
二．重力示意图（共3小题）
7．（2023 淮安）在图中画出质地均匀薄木块所受重力的示意图。
【答案】见试题解答内容
【解答】解：画重力的示意图时，先找重心，重心就画在物体的几何中心；
重力的方向是竖直向下的，从重心画一竖直向下的线段，标上箭头和字母G。
故答案为：如图
8．（2023 盐城）如图所示，苹果静置在地面上，画出苹果所受重力的示意图。
【答案】
【解答】解：重力的方向是竖直向下的，从苹果的重心O竖直向下画一条带箭头的有向线段，用G表示，如图所示：
9．（2023 连云港）如图所示，物体静止在水平桌面上，画出物体所受重力的示意图。
【答案】见解答
【解答】解：物体受重力的方向竖直向下，作用点在重心，重力示意图如图所示：
三．物体的浮沉条件及其应用（共1小题）
10．（2023 扬州）如图，作出漂浮在水面上的物体所受的重力和浮力的示意图。
【答案】
【解答】解：物体漂浮时受到的浮力等于重力，重力从重心竖直向下画，浮力从重心竖直向上画，如图：
四．力臂的画法（共3小题）
11．（2023 淮安）如图所示，O为支点，画出力F的力臂l。
【答案】
【解答】解：延长力F作出力的作用线，从支点O作力F的作用线的垂线，垂线段的长就是力F的力臂l，如图所示：
12．（2023 南通）如图，杠杆AOB保持静止，O为支点，请作出动力F1的力臂l1和阻力F2。
【答案】见解析图
【解答】解：阻力F2的作用点在点B，方向竖直向下；
过支点作力F1作用线的垂线段，即可做出力臂L1，如图所示；
13．（2023 苏州）图中，用直棒提升重物，画出图示位置所用最小力F1和阻力F2的力臂L2。
【答案】如图见解答
【解答】解：物体对杠杆的拉力为阻力F2，方向竖直向下，反向延长阻力F2的作用线，从支点O向阻力的作用线作垂线，支点到垂足的距离就是阻力臂l2。
使杠杆AB静止时所用最小力的作用点在离支点最远的B点，用力方向与OB垂直，这样动力臂最长（等于OB），最省力，动力的方向大致向上；如图所示：
五．滑轮组的设计与组装（共2小题）
14．（2023 常州）用滑轮组提升物体如图，请画出最省力的绳子绕法。
【答案】见试题解答内容
【解答】解：n为奇数时，承担物重的有3段绳子，此时最省力，根据奇动偶定，绳子的固定端在动滑轮上，如图所示：
。
15．（2023 泰州）工人站在地面上用如图的滑轮组提升重物，画出滑轮组的绕绳方式。
【答案】见试题解答内容
【解答】解：因为滑轮组要求工人站在地面上提升重物，因此，在绕绳时，最终的绳子自由端方向应该向下，由外向内画出绕绳方式，如图所示，由两段绳子承担物重。
六．作光的反射光路图（共1小题）
16．（2023 盐城）如图所示，一束强光照到镜面上，画出反射光线，并标出反射角的度数。
【答案】见解析图。
【解答】解：在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，度数等于入射角为90°﹣40°＝50°，如下图所示：
七．平面镜成像的相关作图（共3小题）
17．（2023 泰州）在图中画出物体AB在平面镜MN中所成的像A'B'。
【答案】
【解答】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
18．（2023 扬州）如图，作出物体AB在平面镜中所成的像A'B'。
【答案】如图见解答
【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图所示：
19．（2023 连云港）根据平面镜成像特点，画出图中物体AB在平面镜MN中所成的像。
【答案】见解答图
【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′B′即为AB在平面镜中所成的像。如图所示：
八．作光的折射光路图（共3小题）
20．（2023 宿迁）如图光线AO从空气斜射入水中，画出水中折射光线的大致方向。
【答案】见试题解答内容
【解答】解：首先画出法线，然后根据折射规律画出折射光线。光从空气斜射入水中，所以折射角小于入射角。故答案为：
21．（2023 徐州）如图所示，一束光从空气斜射入水中，请画出光在水中的折射光线。
【答案】
【解答】解：过入射点垂直界面作出法线，根据折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：
22．（2023 苏州）图中，光线AO自空气斜射向水面，画出其反射光线和折射光线的大致位置。
【答案】
【解答】解：过入射点O作垂直于界面的法线，根据反射光线、入射光线以及法线在同一平面内，反射角等于入射角，在法线左侧的空气中画出反射光线OB；
根据折射光线、入射光线以及法线在同一平面内，折射角小于入射角，在法线左侧的水中画出折射光线OC，如图所示：
九．透镜的光路图（共1小题）
23．（2023 淮安）如图所示，请在图中画出入射光线经凸透镜后的折射光线。
【答案】见试题解答内容
【解答】解：入射光线过焦点，经过凸透镜折射后，则折射光线将平行主光轴射出，由此可以确定该条入射光线对应的折射光线。故画图如下：
一十．磁感线及其特点（共1小题）
24．（2023 无锡）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。
【答案】
【解答】解：图中小磁针静止时其N极向右，说明该点的磁场方向向右，所以磁感线的方向是向右的；因磁体周围的磁感线从N极发出，回到S极，故左侧磁体的右端为N极；如图所示：
一十一．安培定则（共3小题）
25．（2023 淮安）根据图中小磁针静止时的指向，在括号中标出电源的极性。
【答案】
【解答】解：小磁针静止时N极指向左侧，根据磁极间的相互作用规律，可以判断出通电螺线管的左端为S极，右端为N极，根据安培定则，伸出右手，使大拇指指向通电螺线管的N极（右端），则四指弯曲所指的方向为电流的方向，即电流是从通电螺线管的左端流入的，所以电源的左端为正极，右端为负极，如图所示。
26．（2023 南通）如图，小磁针静止在通电螺线管左侧，请标出小磁针的N极和电源的正负极。
【答案】
【解答】解：因磁体外部磁感线由N极指向S极，故图中通电螺线管的左端为N极，右端为S极，根据同名磁极相互排斥，异名磁极相互吸引，可判定小磁针的左端为N极、右端为S极。由安培定则可知电流应从螺线管的右端流入，左端流出，故电源右端是正极，左端是负极，如下图所示：
。
27．（2023 镇江）请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性（“+”或“﹣”）和静止小磁针的磁极名称。
【答案】
【解答】解：由题图知，电磁体的右端为N极，根据安培定则知线圈中电流是右进左出，则电源的左端为负极；根据磁极间的相互作用可以判断出小磁针的左端为S极，右端为N极。如下图所示：
一十二．实物的电路连接（共1小题）
28．（2023 常州）京杭大运河上的古桥——拱宸桥两侧，安装了全国首个水上红绿灯，实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为6V，四盏灯的额定电压均为6V，开关S中央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完成电路连接。
【答案】见解答图
【解答】解：拱宸桥两侧，安装了全国首个水上红绿灯，实现同一时间段内仅让船舶单向通过桥洞，说明左右两侧必然一个是红灯，另一个是绿灯，轮流工作，因而是并联，且每个灯泡的额定电压都等于电源电压，一个开关控制的灯也必须是并联，设计电路如下：
一十三．家庭电路的组成与连接（共6小题）
29．（2023 盐城）如图所示是厨房里用开关控制的三孔插座，用笔画线代替导线将其接入电路中。
【答案】
【解答】解：为了安全，开关接在火线上，三孔插座中上孔接地线，左孔接零线，右孔接火线，如下图所示：
30．（2023 镇江）请用笔画线代替导线，将图中的开关和它控制的节能灯正确接入家庭电路。
【答案】见解答
【解答】解：火线首先进入开关，然后接到到灯泡顶端的金属点；零线直接接到灯泡的螺旋套。这样在更换灯泡时更安全。接法如图：
31．（2023 宿迁）请用笔画线表示导线，将图中的螺丝口电灯、开关和插座接入家庭电路中。
【答案】。
【解答】解：首先辨别上面三根线地线、火线、零线。
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如下图所示：
。
32．（2023 泰州）如图所示，请用笔画线代替导线，将三孔插座正确接入家庭电路中。
【答案】见解答图
【解答】解：三孔插座的接法：中间孔接地线、左孔接零线、右孔接火线。如图所示：
33．（2023 无锡）用笔画线代替导线，将如图中的灯泡和开关正确连入家庭电路中。
【答案】
【解答】解：灯泡的接法：火线先连接开关，再连接灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；如图所示：
34．（2023 苏州）图中，将家庭电路补充完整（虚框内一处接保险丝“”，另一处用导线连接）。
【答案】如图见解答。
【解答】解：家庭电路中，为了保证安全，开关、保险丝应该安装在火线上，保证断电时切断火线。根据灯泡的右侧开关与火线相连，确定上方的导线是火线，保险丝应该安装在火线上，如图：
一十四．插座的构造与工作方式（共1小题）
35．（2023 扬州）如图，将带有开关的五孔插座正确接入家庭电路中。
【答案】见解答图。
【解答】解：由图知，带保险丝的为火线，开关要接在火线上，控制右孔，左孔接在零线上，图中上孔已经接入地线，如图所示：
