(共46张PPT)
第7章 墙体与屋面材料
本章内容
第一节 墙体材料
第二节 屋面材料

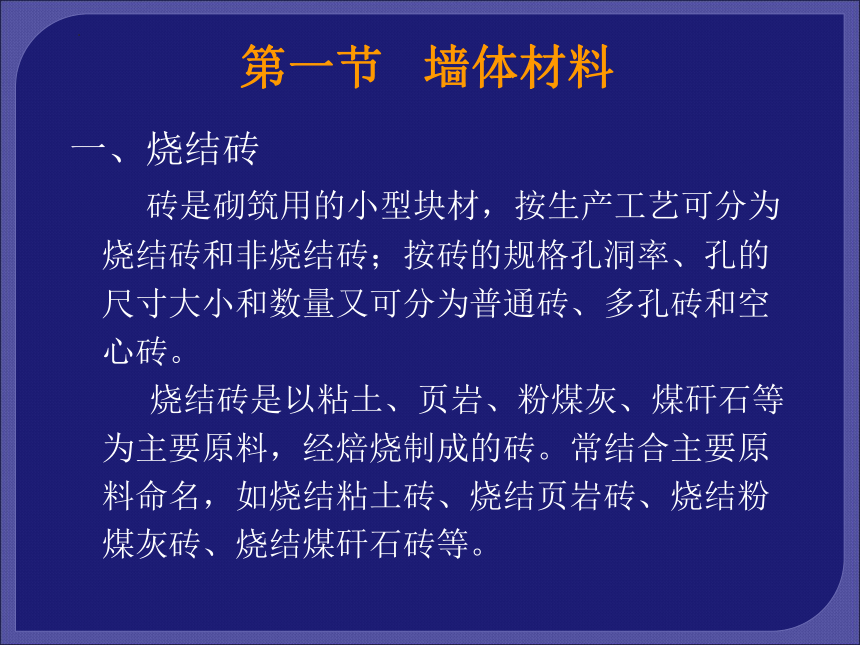

第一节 墙体材料
一、烧结砖
砖是砌筑用的小型块材，按生产工艺可分为烧结砖和非烧结砖；按砖的规格孔洞率、孔的尺寸大小和数量又可分为普通砖、多孔砖和空心砖。
烧结砖是以粘土、页岩、粉煤灰、煤矸石等为主要原料，经焙烧制成的砖。常结合主要原料命名，如烧结粘土砖、烧结页岩砖、烧结粉煤灰砖、烧结煤矸石砖等。

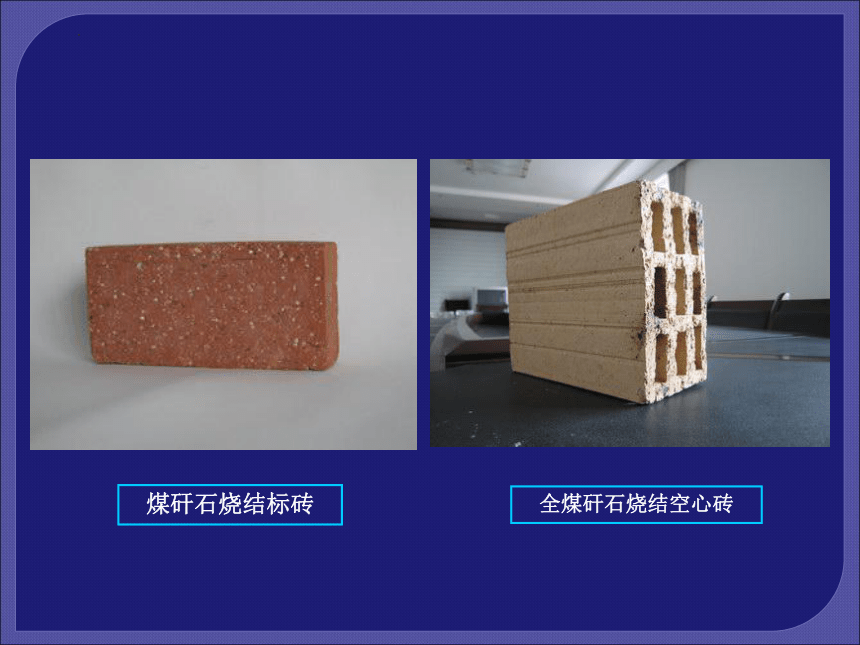

煤矸石烧结标砖
全煤矸石烧结空心砖
1、烧结普通砖
烧结普通砖是以粘土、页岩、煤矸石、粉煤灰为主要原料，经焙烧而成的普通砖。
根据《烧结普通砖》(GB5101—2003)规定，强度和抗风化性能合格的砖，根据砖的尺寸偏差、外观质量、泛霜和石灰爆裂的程度将其分为优等品(A)、一等品(B)和合格品(C)三个质量等级。

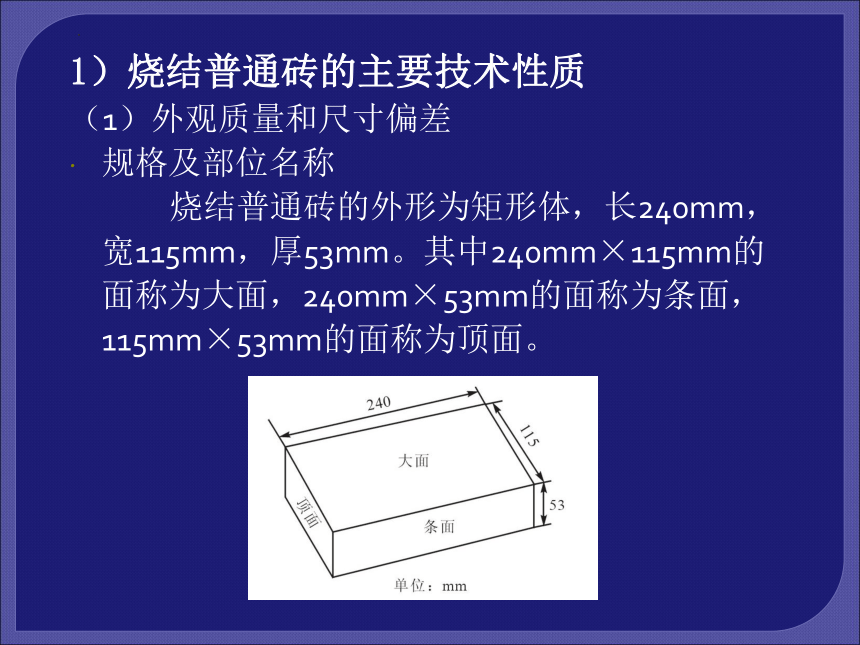

1）烧结普通砖的主要技术性质
（1）外观质量和尺寸偏差
规格及部位名称
烧结普通砖的外形为矩形体，长240mm，宽115mm，厚53mm。其中240mm×115mm的面称为大面，240mm×53mm的面称为条面，115mm×53mm的面称为顶面。

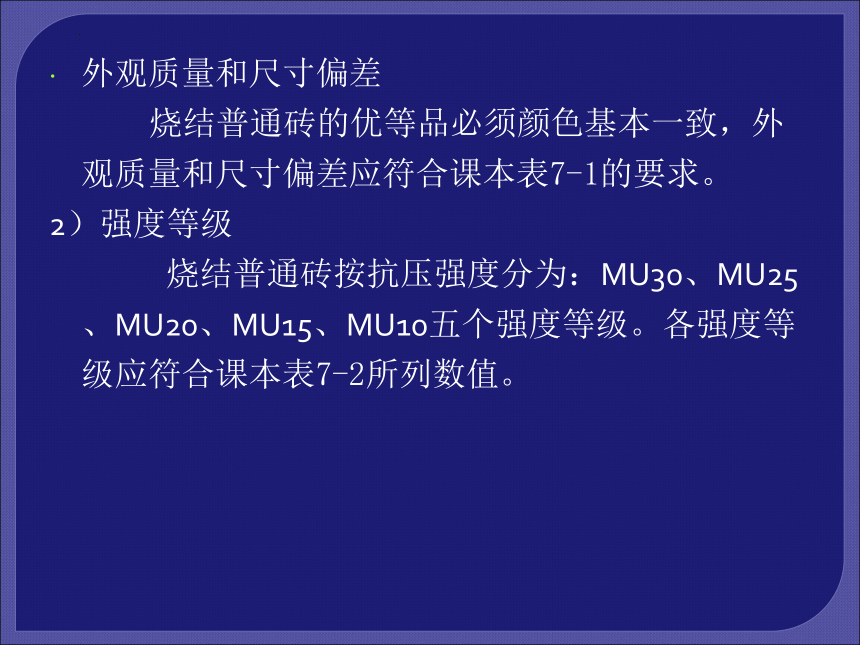

外观质量和尺寸偏差
烧结普通砖的优等品必须颜色基本一致，外观质量和尺寸偏差应符合课本表7-1的要求。
2）强度等级
烧结普通砖按抗压强度分为：MU30、MU25、MU20、MU15、MU10五个强度等级。各强度等级应符合课本表7-2所列数值。
（3） 耐久性指标
当烧结砖的原料中含有有害杂质或因生产工艺不当时可造成烧结砖的质量缺陷而影响耐久性，主要的缺陷及耐久性指标有：
泛霜
当生产原料中含有可溶性无机盐(如硫酸钠等）时，在烧结过程中就会隐含在烧结砖内部。砖吸水后再次干燥时，这些可溶盐会随水分向外迁移并渗到砖的表面，水分蒸发后便留下白色粉末，絮团或絮片状的盐，这种现象称为泛霜。泛霜不仅有损于建筑物的外观，而且结晶膨胀还会引起砖的表层酥松，甚至剥落。
石灰爆裂
石灰爆裂是指生产烧结砖的原料中夹有石灰石等杂物，焙烧时被烧成生石灰块等物质。使用时，生石灰会吸水熟化，体积显著膨胀，导致砖块裂缝甚至崩溃。石灰爆裂不仅造成砖的外观缺陷和强度降低，严重时还能使砌体的强度降低、破坏。
烧结砖的泛霜和石灰爆裂指标应符合课本表7-3的规定。

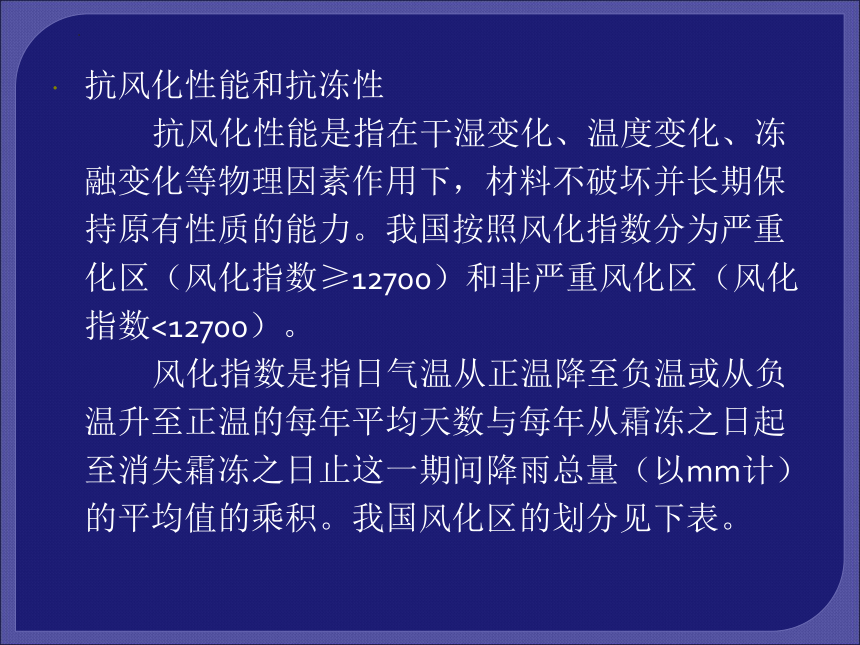

抗风化性能和抗冻性
抗风化性能是指在干湿变化、温度变化、冻融变化等物理因素作用下，材料不破坏并长期保持原有性质的能力。我国按照风化指数分为严重化区（风化指数≥12700）和非严重风化区（风化指数<12700）。
风化指数是指日气温从正温降至负温或从负温升至正温的每年平均天数与每年从霜冻之日起至消失霜冻之日止这一期间降雨总量（以mm计）的平均值的乘积。我国风化区的划分见下表。

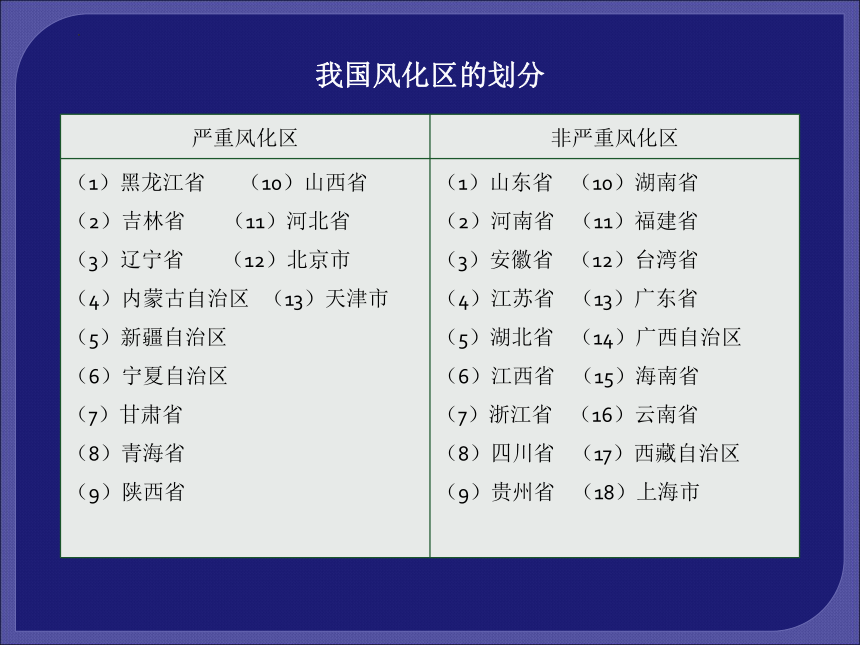

我国风化区的划分
严重风化区 非严重风化区
（1）黑龙江省 （10）山西省 （2）吉林省 （11）河北省 （3）辽宁省 （12）北京市 （4）内蒙古自治区 （13）天津市 （5）新疆自治区 （6）宁夏自治区 （7）甘肃省 （8）青海省 （9）陕西省 （1）山东省 （10）湖南省
（2）河南省 （11）福建省
（3）安徽省 （12）台湾省
（4）江苏省 （13）广东省
（5）湖北省 （14）广西自治区
（6）江西省 （15）海南省
（7）浙江省 （16）云南省
（8）四川省 （17）西藏自治区
（9）贵州省 （18）上海市

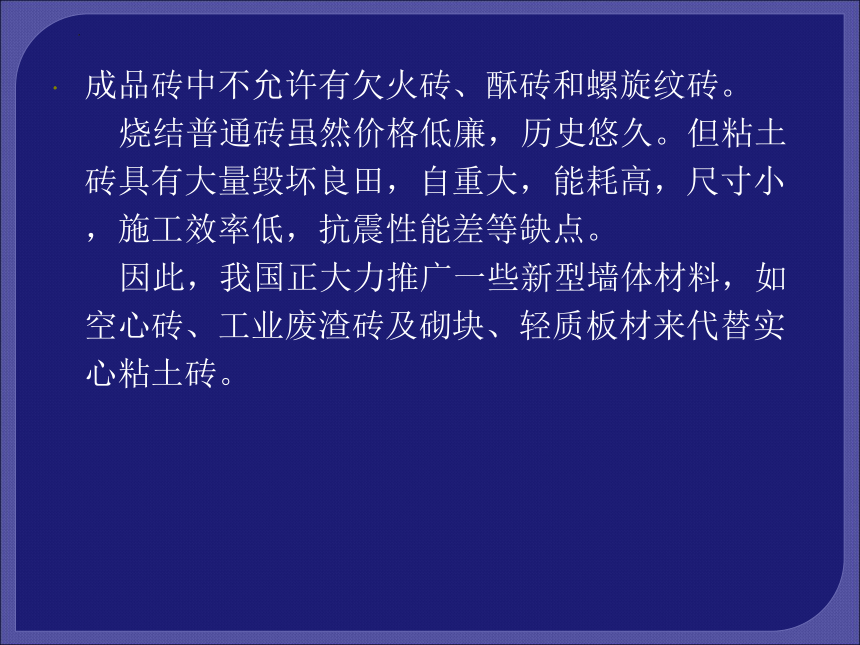

成品砖中不允许有欠火砖、酥砖和螺旋纹砖。
烧结普通砖虽然价格低廉，历史悠久。但粘土砖具有大量毁坏良田，自重大，能耗高，尺寸小，施工效率低，抗震性能差等缺点。
因此，我国正大力推广一些新型墙体材料，如空心砖、工业废渣砖及砌块、轻质板材来代替实心粘土砖。
2）烧结普通砖的应用
烧结普通砖具有良好的绝热性、透气性、耐久性和热稳定性等特点，在建筑工程中主要用于墙体材料，其中中等泛霜的砖不得用于潮湿部位。烧结普通砖可用于砌筑柱、拱、烟囱、窑身、沟道及基础；可与轻混凝土、加气混凝土等隔热材料复合使用，砌成两面为砖，中间填充轻质材料的复合墙体，在砌体中配置适当钢筋和钢筋网成为配筋砖砌体，可代替钢筋混凝土柱、过梁。
　 烧结多孔砖通常指内孔径不大于22mm（非圆孔内切圆直径不大于15mm），孔洞率不小于15%，孔的尺寸小而数量多的烧结砖。多孔砖有190mm×190mm×90mm（M型）和240mm×115mm×90mm（P型）两种规格。
　　
2、烧结多孔砖
（1） 外观质量和尺寸偏差
　 按现行国标《烧结多孔砖和多孔砌块》（GB13544—2011）规定，烧结多孔砖的尺寸偏差与外观质量应符合课本表7-6的要求。
（2） 强度等级
强度等级同烧结普通砖。
（3） 耐久性指标
在砖混结构中，烧结多孔砖常用于±0.000mm以上的各种承重墙体。其中优等品可以用于墙体装饰和清水墙砌筑，一等品和合格品可用于混水墙，中等泛霜的砖不得用于潮湿部位。对于有些隔热性较好的烧结多孔砖可用作我国部分地区或部分建筑的外墙砌筑。但对于有些要求保温性更高的地区或建筑，烧结多孔砖还不能达到节能要求，还应结合其它保温措施才能满足国家规定的要求。
3、 烧结空心砖
烧结空心砖是指孔洞率不小于15%，孔的尺寸大而数量少的烧结砖。外形为直角六面体，在与砂浆的接合面上应设有增加结合力的深度为1mm以上的凹线槽。孔洞采用矩形条孔或其它孔形，平行于大面和条面。
（1）烧结空心砖的技术要求
1）尺寸偏差与外观质量
常用空心砖的尺寸长为290mm、240mm，宽为240mm、190mm、180mm、140mm、115mm，高度为115mm、90mm。其它规格可由供需双方协商确定。砖的壁厚应大于10mm，肋厚应大于7mm。
2）强度等级与密度级别
烧结空心砖可划分为MU5、MU3、MU2等三个不同的强度等级和800、900、1100等三个密度级别。
3）质量缺陷与耐久性
烧结空心砖的耐久性常以其抗冻性、吸水率等指标来表示，一般要求其应有足够的抗冻性。
（2）烧结空心砖的特点与应用
烧结空心砖的原料及生产工艺与烧结普通砖基本相同，但对原料的可塑性要求较高。
大面有孔洞的烧结空心砖，孔多而小，表观密度为1400kg/m3左右，强度较高。使用时孔洞垂直于承压面，主要用于砌筑六层以下承重墙。顶面有孔的空心砖，孔大而少，表观密度在800～1100kg/m3之间，强度低，使用时孔洞平行于受力面，用于砌筑非承重墙。
二、非烧结砖
非烧结砖又叫蒸压（养）砖是以石灰和砂子、粉煤灰、煤矸石、炉渣、页岩等含硅材料加水拌和，经成型、蒸养或蒸压而制得的砖。生产这类砖，可以大量利用工业废料，减少环境污染，不需占用农田，且可常年稳定生产，不受气候与季节影响，故这种砖是我国墙体材料的发展方向之一。
1．蒸压灰砂砖
蒸压灰砂砖（简称灰砂砖）是将磨细生石灰或消石灰粉与天然砂配合拌匀，加水搅拌，再经陈伏、加压成型和经压蒸处理而制成的实心砖。
根据国家标准《蒸压灰砂砖》的规定，蒸压灰砂砖根据尺寸偏差和外观质量分为优等品（A）、一等品（B）及合格品（C）三个产品等级。按浸水24h后的抗压强度和抗折强度分为MU25、MU20、MU15、MU10四个强度等级，每个强度等级有相应的抗冻指标。
2．蒸压（养）粉煤灰砖
蒸压（养）粉煤灰砖是用石灰和粉煤灰为主要原料，掺加适量石膏和炉渣，加水混合拌成坯料，经陈化、轮碾、加压成型，再经常压或高压蒸汽养护而制成的实心砖。
根据《粉煤灰砖》的规定，粉煤灰砖根据尺寸偏差和外观质量分为优等品（A）、一等品（B）及合格品（C）等三个产品等级。按抗压和抗折强度分为20、15、10、7.5四个强度等级。
3．煤渣砖
煤渣砖是以煤渣为主要原料，掺入适量石灰、石膏，经混合、压制成型、蒸汽或蒸压而成的实心砖。按照不同的养护工艺，可分为蒸养煤渣砖、蒸压煤渣砖和自养煤渣砖。
根据抗压强度和抗折强度将强度等级划分为MU20、MU15、MU10。根据尺寸偏差、外观质量与强度等级分为优等品（A）、一等品（B）及合格品（C）等三个产品等级。其中，优等品的等级不低于15级，一等品的级别不低于10级。
二、砌块
砌块是砌筑用的人造块材，是建筑上常用墙体材料，外形多为直角六面体，也有各种异形的。砌块按尺寸规格可分为大型砌块（高度大于980mm）、中型砌块（高度380mm～980mm）和小型砌块（高度为150mm～380mm）。目前，我国以中小型砌块使用较多。按用途分为承重砌块与非承重砌块。按砌块外形特征可分为实心砌块和空心砌块。按制作的原材料分为混凝土及轻混凝土砌块、粉煤灰硅酸盐砌块以及蒸压加气混凝土砌块等。
1、混凝土砌块
1）混凝土小型空心砌块
混凝土小型空心砌块是以水泥为胶结料，以砂、碎石或卵石、煤矸石、炉渣等为骨料经加水搅拌、振动或振动加压成型，再经养护而制成的墙体材料。
在我国，混凝土小型空心砌块不仅适用于平房和低矮楼房，而且随着砌块应用技术的提高，混凝土小型空心砌块应用正在向中高层建筑发展。
2）轻骨料混凝土小型空心砌块
轻骨料混凝土小型空心砌块是用轻骨料混凝土制成，空心率等于或小于25%的小型砌块。
轻骨料混凝土小砌块以其轻质、高强、保温隔热性能好、抗震性能好等特点，在各种建筑的墙体中得到广泛应用，特别是在保温隔热要求较高的维护结构上的应用。随着墙改和建筑节能的发展，轻骨料混凝土小砌块将成为我国很有发展前景的墙体材料。
2、蒸压加气混凝土砌块
蒸压加气混凝土砌块是以钙质材料（水泥、石灰等）和硅质材料（砂、矿渣、粉煤灰等）及加气剂（铝粉）为原料，经过磨细、计量配料、搅拌，并以铝粉为发气剂，按一定比例配合，经过料浆浇筑，再经过发气成型、坯体切割、高温蒸压（0.8～1.2MPa，180～200°C）养护10～12h等工艺制成的一种轻质、多孔的建筑材料。
1）技术要求
根据《蒸压加气混凝土砌块》（GB/T11968-2006）规定，砌块按尺寸和偏差、外观质量、体积密度和抗压强度可分为优等品（A）、合格品（B）二个等级。按抗压强度分为10、25、35、50、75五个强度级别。按干表观密度分为03，04，05、06、07、08六个密度级别。
2）蒸压加气混凝土砌块的特点
（1）轻质
（2）具有结构材料必要的强度
（3）弹性模量和徐变较普通混凝土小
（4）耐火性好
（5）保温隔热性能好
（6）吸声性能好
（7）吸水导湿缓慢
（8）干燥收缩大
3）蒸压加气混凝土砌块的应用
蒸压加气混凝土砌块在建筑工程上应用非常广泛，主要用于低层建筑的承重墙、多层建筑的间隔墙和高层框架结构的填充墙，也可用于一般工业建筑的围护墙。是一种集间隔、保温隔热材料和吸音于一体的多用的建筑材料。
3、粉煤灰砌块
粉煤灰砌块又叫粉煤灰硅酸盐砌块，它是以粉煤灰、石灰、石膏为胶结材料，炉渣为骨料经加水搅拌、振动成型，再经蒸汽养护而制成的密实块体，简称粉煤灰砌块。
与砖墙相比，粉煤灰砌块建筑的施工效率高，可缩短施工周期1/4以上，节约砌筑和抹灰砂浆，降低工程造价。
4、 泡沫混凝土小型砌块
泡沫混凝土小型砌块是用物理机械方法将泡沫剂水溶液制备成泡沫，再将泡沫加入到由胶凝材料（如水泥、石灰）、集料（石子、砂、炉渣、陶粒、膨胀珍珠岩等）、掺合料（粉煤灰、矿渣、硅灰）、各种外加剂和水等制成的料浆中，经均匀混合、浇注成型、养护而成的新型墙体和保温隔热材料。
泡沫混凝土是一种多孔混凝土，其结构中含有大量均匀分布的封闭孔隙，因而表现出良好的物理力学性能，轻质、保温、隔热、防潮、吸声、隔声等功能。
5、企口空心砼砌块
此种砌块是采用最大粒径为6mm的小石子配制成的干硬性混合料，经振动加压成型，自然养护而成，要求形状规整，企口尺寸准确，便于不用砂浆进行干砌。
应用范围为：五层或五层以下的承重墙；五层以上的非承重墙；作承重墙体时可浇注砼角柱或圈梁，以提高抗振抗风能力，砌块空模中可填充保温材料。以提高墙壁体的热工性能。
该类材料便于手工操作，组装灵活，是一种有发展前景的砌体材料。
三、墙用板材
墙用板材是砌墙砖和建筑砌块之外的另一类重要的墙体材料。与砖和砌块相比，其明显优势是自重轻、安装快，施工效率高，同时可提高建筑物的抗震性能，增加其使用面积，节省生产和使用能耗等。
我国目前可用于墙体的板材品种很多，水泥类墙用板材、石膏类墙用板材、植物纤维类墙用板材复合墙板等。
1、水泥类墙板
1）预应力混凝土空心墙板
预应力空心墙板使用时可按要求配以保温层、外饰面层和防水层等。该类板的长度为1000mm～1900mm，宽度为600～1200mm，总厚度为200～480mm。
可用于承重或非承重外墙板、内墙板、楼板、屋面板和阳台板等。
2）GRC空心轻质墙板（GRC板）
GRC轻质墙板包括单板和复合墙板两个大类。前者主要为GRC平板、GRC轻质多孔条板，复合墙板则主要包括GRC复合外墙板、GRC外墙内保温板、P－GRC外墙内保温板、GRC外保温板以及GRC岩棉外墙挂板等品种。
3）纤维增强水泥平板
纤维增强水泥平板是以温石棉、短切中碱玻璃纤维或以抗碱玻璃纤维等为增强材料，以低碱度硫铝酸盐水泥为胶凝材料，经制浆、抄取或流浆法成坯，蒸汽养护制成的平板。
4）VRC板
VRC轻质墙板是以水泥或水泥和轻骨料为基材，以维纶纤维取代石棉为增强材料，而制成的一类纤维增强水泥板材。可包括VRC平板和VRC轻质多孔条板两类。
2、石膏类墙板
1）石膏空心条板
石膏空心条板是以熟石膏，掺加适量的水，并掺入一定量的粉煤灰或水泥，再加入少量增强纤维（或配置玻纤网格布），并加适量的膨胀珍珠岩作为轻质集料，经拌合成料浆，浇注、入模、成型，再经初凝、抽芯、干燥等工序而制成空心条板。
该板生产时不用纸，不用胶，安装墙体时不用龙骨，设备简单，较易投产。
2）纸面石膏板
纸面石膏板是以熟石膏为胶凝材料，并掺入适量添加剂和纤维作为板芯，以特制的护面纸作为面层的一种轻质板材。从各种轻质隔断墙体材料来看，产量最大和机械化、自动化程度最高的是纸面石膏板，墙体内可安装管道与电线，墙面平整，装饰效果好，是较好的隔断材料。
3）石膏纤维板
石膏纤维板是由熟石膏、纤维（废纸纤维、木纤维或有机纤维）以及多种添加剂（淀粉、硫酸钾、密封剂、生石灰等）加水组合而成。石膏纤维板的类别可分为：（1）单层均质板：其组成物为熟石膏、纤维和添加剂；（2）三层板：上下两面层为均质板，芯层为膨胀珍珠岩、纸纤维和胶料组成；（3）轻质石膏纤维板：由熟石膏、纸纤维，膨胀珍珠岩及胶料组成，主要用作吊顶板。
4）石膏刨花板
以熟石膏为胶凝材料，木质刨花碎料（木材刨花碎料和非木材植物纤维）为增强材料，外加适量的水和化学缓凝助剂，经搅拌形成半干性混合料，在成型压机内固结所形成的板材称为石膏刨花板。
3、 植物纤维墙板
随着农业的发展，农作物的废弃物（如草、麦秸、玉米杆、甘蔗渣等）随之增多，污染环境。但各种废弃物如经适当处理，可制成各种板材。早在1930年，瑞典人就用25kg稻草生产板材代替250块粘土砖使用，因而节省了大量农田。我国是农业大国，农作物资源丰富，该类产品应该得到发展和推广。
4、复合墙板
常用的复合墙板主要由承受或传递外力的结构层（多为普通混凝土或金属板）和保温层（矿棉、泡沫塑料、加气混凝土等）及面层（各类具有可装饰性的轻质薄板）组成，其优点是承重材料和轻质保温材料的功能都得到合理利用，实现物尽其用，开拓材料来源。复合墙板是我国大力推广和有待发展的产品。
第二节 屋面材料
屋面材料主要为各类瓦制品和各种屋面板。作为防水、保温、隔热的屋面材料，粘土瓦是我国使用较多，历史较长的屋面材料之一。但粘土瓦同粘土砖一样，破坏耕地、浪费能源，因此，正在逐步地为大型水泥类瓦材和高分子复合类瓦材所取代。
传统材料中常用的瓦有粘土瓦、水泥瓦、石棉瓦、水泥石棉瓦、钢丝网水泥大波瓦、塑料大波瓦、沥青瓦等，屋面板主要有轻钢彩色屋面板、铝塑复合板等。
1.粘土瓦
粘土瓦是以粘土为主要材料，加适量水搅拌均匀后，经模压挤出成型，再经干燥、焙烧而成。制瓦的粘土要求杂质少、塑性高。按烧成后的颜色分为青瓦和红瓦，按形状分为平瓦和脊瓦。
2.混凝土平瓦
以水泥、砂或无机的硬质细集料为主要原料，经配料混合、加水搅拌、机械滚压或人工搡压成型养护而成的平瓦称为混凝土平瓦。
3.石棉水泥瓦
石棉水泥瓦是以石棉纤维与水泥为原料，经加水搅拌、压波成型、蒸养、烘干而成的轻型屋面材料。
4.琉璃瓦
琉璃瓦是在素烧的瓦坯表面涂琉璃釉料再经烧制而成的瓦。这种瓦表面光滑、质地坚硬密实，色彩美丽、耐久性好，多用于古建筑修复和仿古建筑及园林建筑中。
5.沥青瓦
沥青瓦是以玻璃纤维薄毡为胎料，以改性沥青为涂敷材料制成的一种片状屋面材料。
