2023~2024学年湖北省武汉市四月调考物理专题复习——力学计算题(有答案)

资源下载
  1. 二一教育资源

2023~2024学年湖北省武汉市四月调考物理专题复习——力学计算题(有答案)

资源简介

2023~2024学年武汉四调物理复习——力学计算题

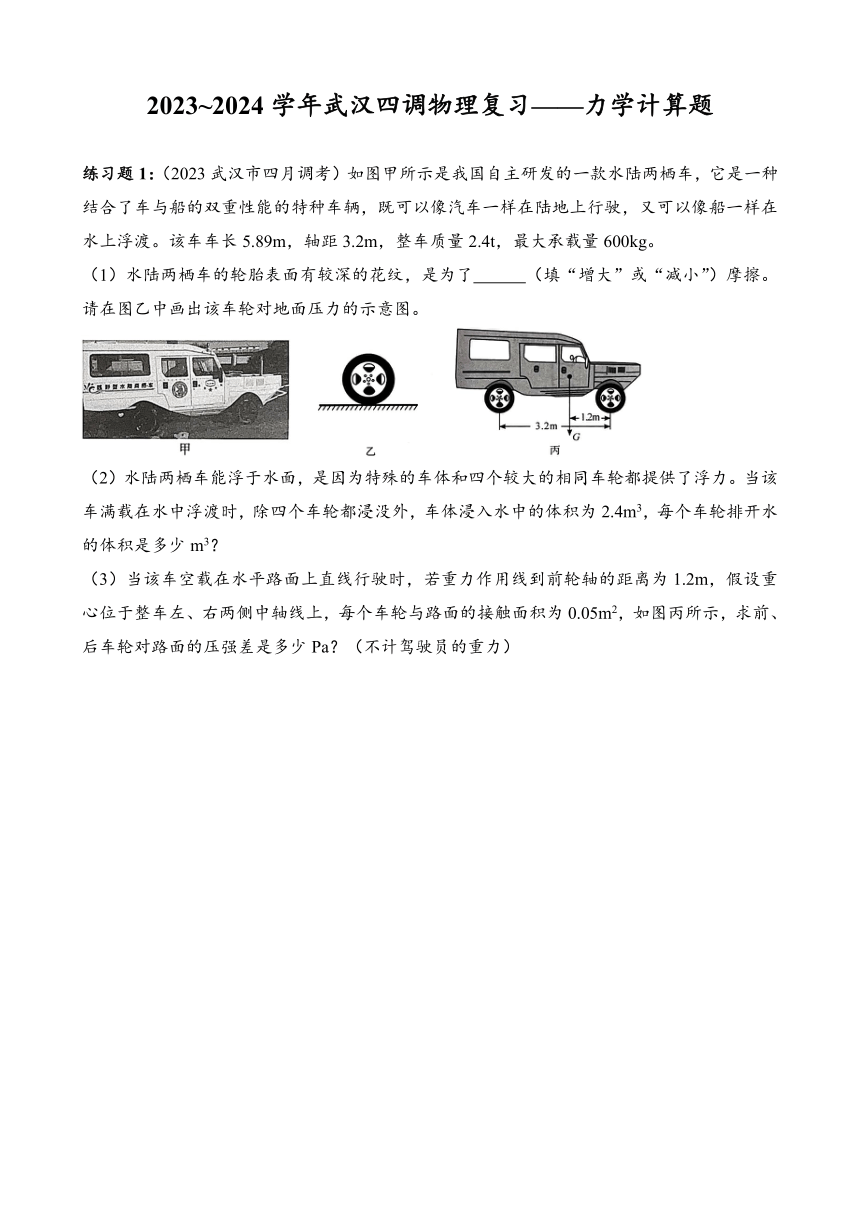

练习题1:(2023武汉市四月调考)如图甲所示是我国自主研发的一款水陆两栖车,它是一种结合了车与船的双重性能的特种车辆,既可以像汽车一样在陆地上行驶,又可以像船一样在水上浮渡。该车车长5.89m,轴距3.2m,整车质量2.4t,最大承载量600kg。
(1)水陆两栖车的轮胎表面有较深的花纹,是为了 增大 (填“增大”或“减小”)摩擦。请在图乙中画出该车轮对地面压力的示意图。
(2)水陆两栖车能浮于水面,是因为特殊的车体和四个较大的相同车轮都提供了浮力。当该车满载在水中浮渡时,除四个车轮都浸没外,车体浸入水中的体积为2.4m3,每个车轮排开水的体积是多少m3?
(3)当该车空载在水平路面上直线行驶时,若重力作用线到前轮轴的距离为1.2m,假设重心位于整车左、右两侧中轴线上,每个车轮与路面的接触面积为0.05m2,如图丙所示,求前、后车轮对路面的压强差是多少Pa?(不计驾驶员的重力)

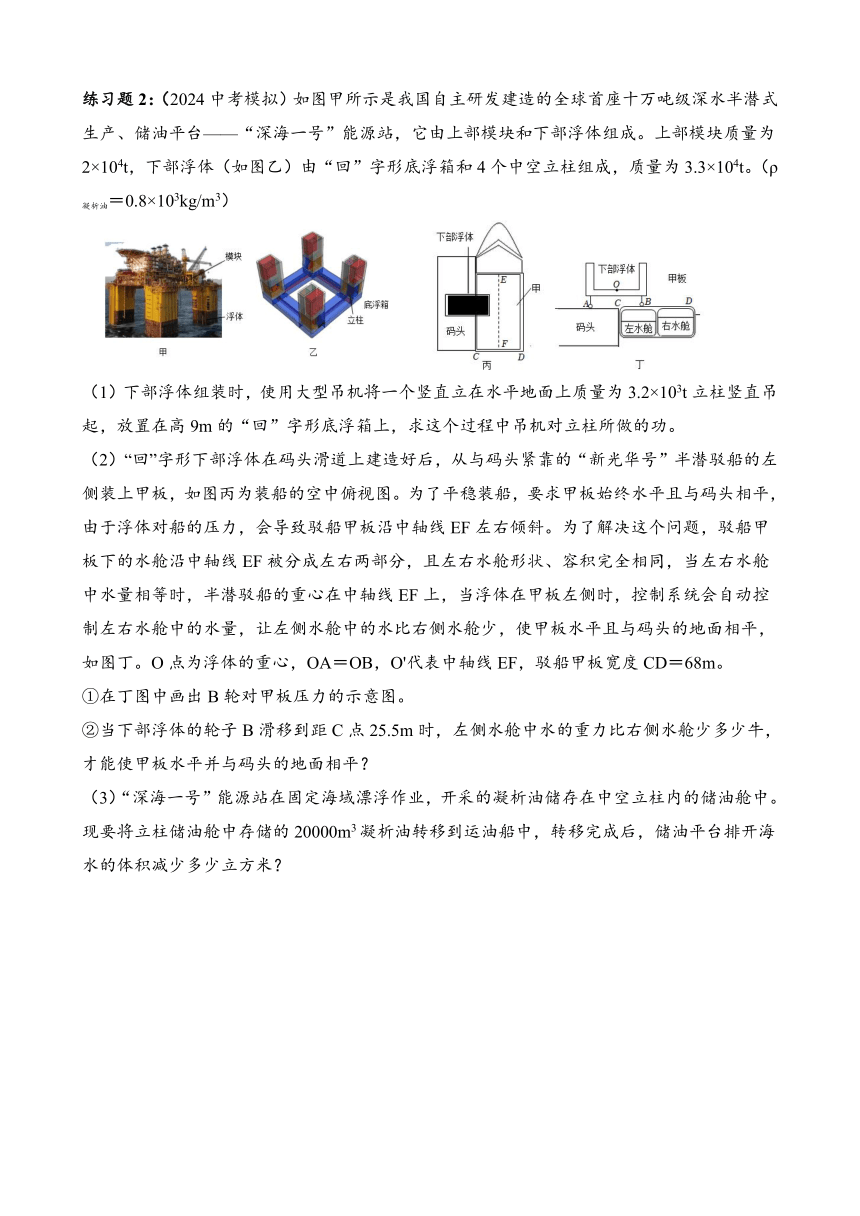

练习题2:(2024中考模拟)如图甲所示是我国自主研发建造的全球首座十万吨级深水半潜式生产、储油平台——“深海一号”能源站,它由上部模块和下部浮体组成。上部模块质量为2×104t,下部浮体(如图乙)由“回”字形底浮箱和4个中空立柱组成,质量为3.3×104t。(ρ凝析油=0.8×103kg/m3)
(1)下部浮体组装时,使用大型吊机将一个竖直立在水平地面上质量为3.2×103t立柱竖直吊起,放置在高9m的“回”字形底浮箱上,求这个过程中吊机对立柱所做的功。
(2)“回”字形下部浮体在码头滑道上建造好后,从与码头紧靠的“新光华号”半潜驳船的左侧装上甲板,如图丙为装船的空中俯视图。为了平稳装船,要求甲板始终水平且与码头相平,由于浮体对船的压力,会导致驳船甲板沿中轴线EF左右倾斜。为了解决这个问题,驳船甲板下的水舱沿中轴线EF被分成左右两部分,且左右水舱形状、容积完全相同,当左右水舱中水量相等时,半潜驳船的重心在中轴线EF上,当浮体在甲板左侧时,控制系统会自动控制左右水舱中的水量,让左侧水舱中的水比右侧水舱少,使甲板水平且与码头的地面相平,如图丁。O点为浮体的重心,OA=OB,O'代表中轴线EF,驳船甲板宽度CD=68m。
①在丁图中画出B轮对甲板压力的示意图。
②当下部浮体的轮子B滑移到距C点25.5m时,左侧水舱中水的重力比右侧水舱少多少牛,才能使甲板水平并与码头的地面相平?
(3)“深海一号”能源站在固定海域漂浮作业,开采的凝析油储存在中空立柱内的储油舱中。现要将立柱储油舱中存储的20000m3凝析油转移到运油船中,转移完成后,储油平台排开海水的体积减少多少立方米?

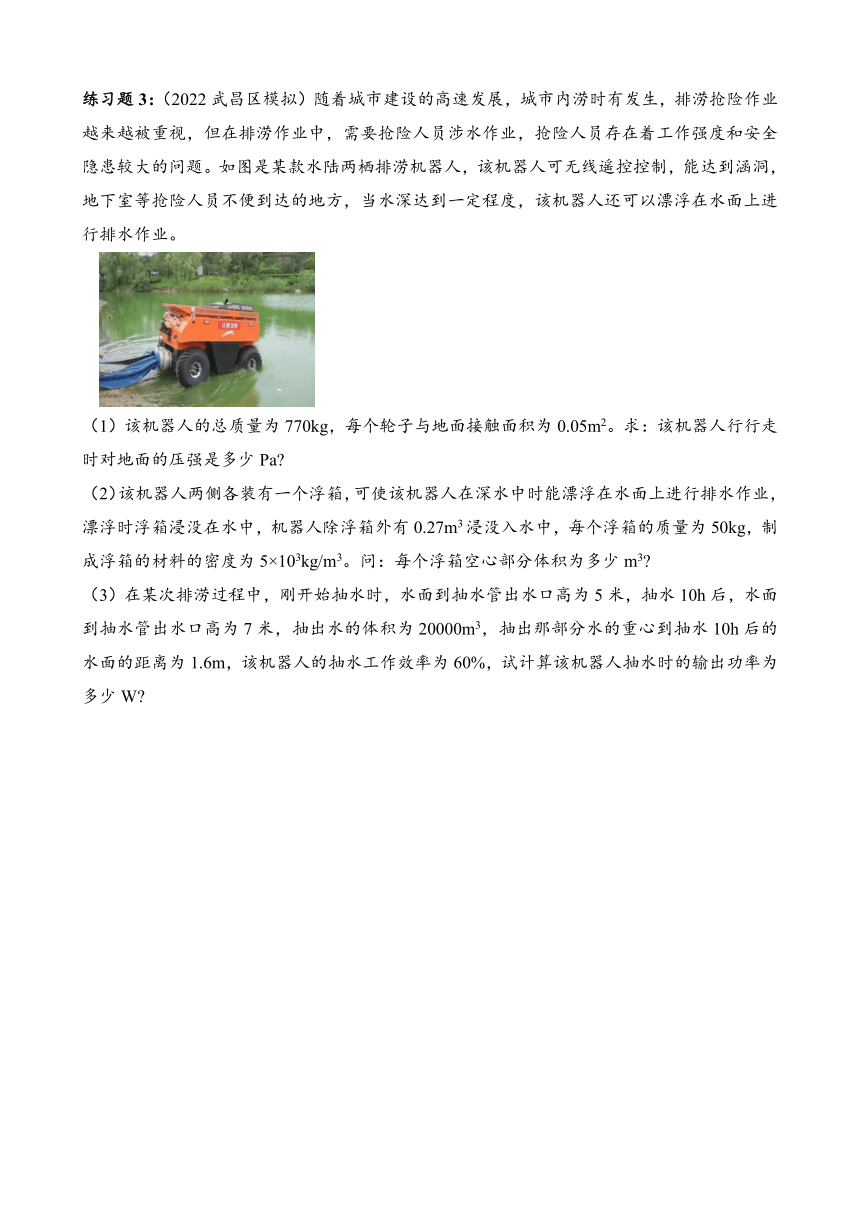

练习题3:(2022武昌区模拟)随着城市建设的高速发展,城市内涝时有发生,排涝抢险作业越来越被重视,但在排涝作业中,需要抢险人员涉水作业,抢险人员存在着工作强度和安全隐患较大的问题。如图是某款水陆两栖排涝机器人,该机器人可无线遥控控制,能达到涵洞,地下室等抢险人员不便到达的地方,当水深达到一定程度,该机器人还可以漂浮在水面上进行排水作业。
(1)该机器人的总质量为770kg,每个轮子与地面接触面积为0.05m2。求:该机器人行行走时对地面的压强是多少Pa
(2)该机器人两侧各装有一个浮箱,可使该机器人在深水中时能漂浮在水面上进行排水作业,漂浮时浮箱浸没在水中,机器人除浮箱外有0.27m3浸没入水中,每个浮箱的质量为50kg,制成浮箱的材料的密度为5×103kg/m3。问:每个浮箱空心部分体积为多少m3
(3)在某次排涝过程中,刚开始抽水时,水面到抽水管出水口高为5米,抽水10h后,水面到抽水管出水口高为7米,抽出水的体积为20000m3,抽出那部分水的重心到抽水10h后的水面的距离为1.6m,该机器人的抽水工作效率为60%,试计算该机器人抽水时的输出功率为多少W

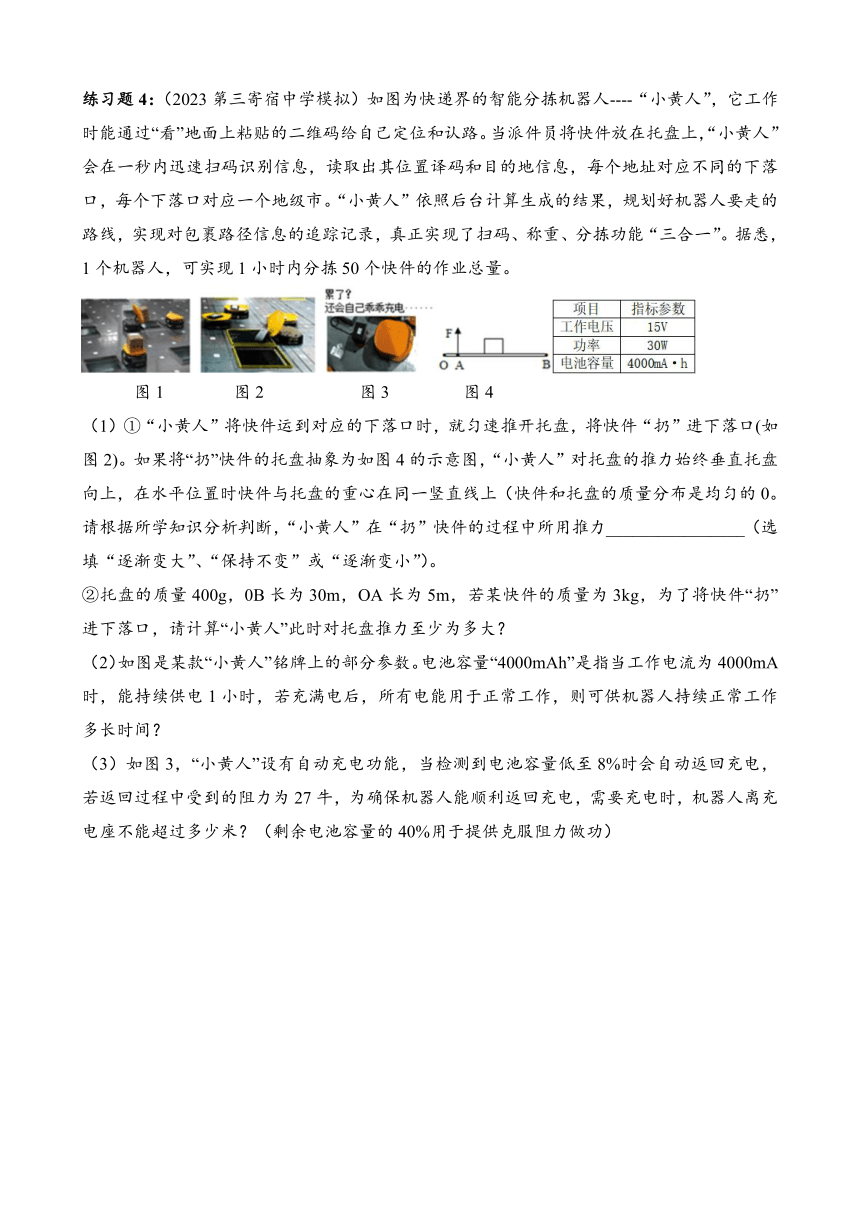

练习题4:(2023第三寄宿中学模拟)如图为快递界的智能分拣机器人----“小黄人”,它工作时能通过“看”地面上粘贴的二维码给自己定位和认路。当派件员将快件放在托盘上,“小黄人”会在一秒内迅速扫码识别信息,读取出其位置译码和目的地信息,每个地址对应不同的下落口,每个下落口对应一个地级市。“小黄人”依照后台计算生成的结果,规划好机器人要走的路线,实现对包裹路径信息的追踪记录,真正实现了扫码、称重、分拣功能“三合一”。据悉,1个机器人,可实现1小时内分拣50个快件的作业总量。
图1 图2 图3 图4
(1)①“小黄人”将快件运到对应的下落口时,就匀速推开托盘,将快件“扔”进下落口(如图2)。如果将“扔”快件的托盘抽象为如图4的示意图,“小黄人”对托盘的推力始终垂直托盘向上,在水平位置时快件与托盘的重心在同一竖直线上(快件和托盘的质量分布是均匀的0。请根据所学知识分析判断,“小黄人”在“扔”快件的过程中所用推力________________(选填“逐渐变大”、“保持不变”或“逐渐变小”)。
②托盘的质量400g,0B长为30m,OA长为5m,若某快件的质量为3kg,为了将快件“扔”进下落口,请计算“小黄人”此时对托盘推力至少为多大?
(2)如图是某款“小黄人”铭牌上的部分参数。电池容量“4000mAh”是指当工作电流为4000mA时,能持续供电1小时,若充满电后,所有电能用于正常工作,则可供机器人持续正常工作多长时间?
(3)如图3,“小黄人”设有自动充电功能,当检测到电池容量低至8%时会自动返回充电,若返回过程中受到的阻力为27牛,为确保机器人能顺利返回充电,需要充电时,机器人离充电座不能超过多少米?(剩余电池容量的40%用于提供克服阻力做功)

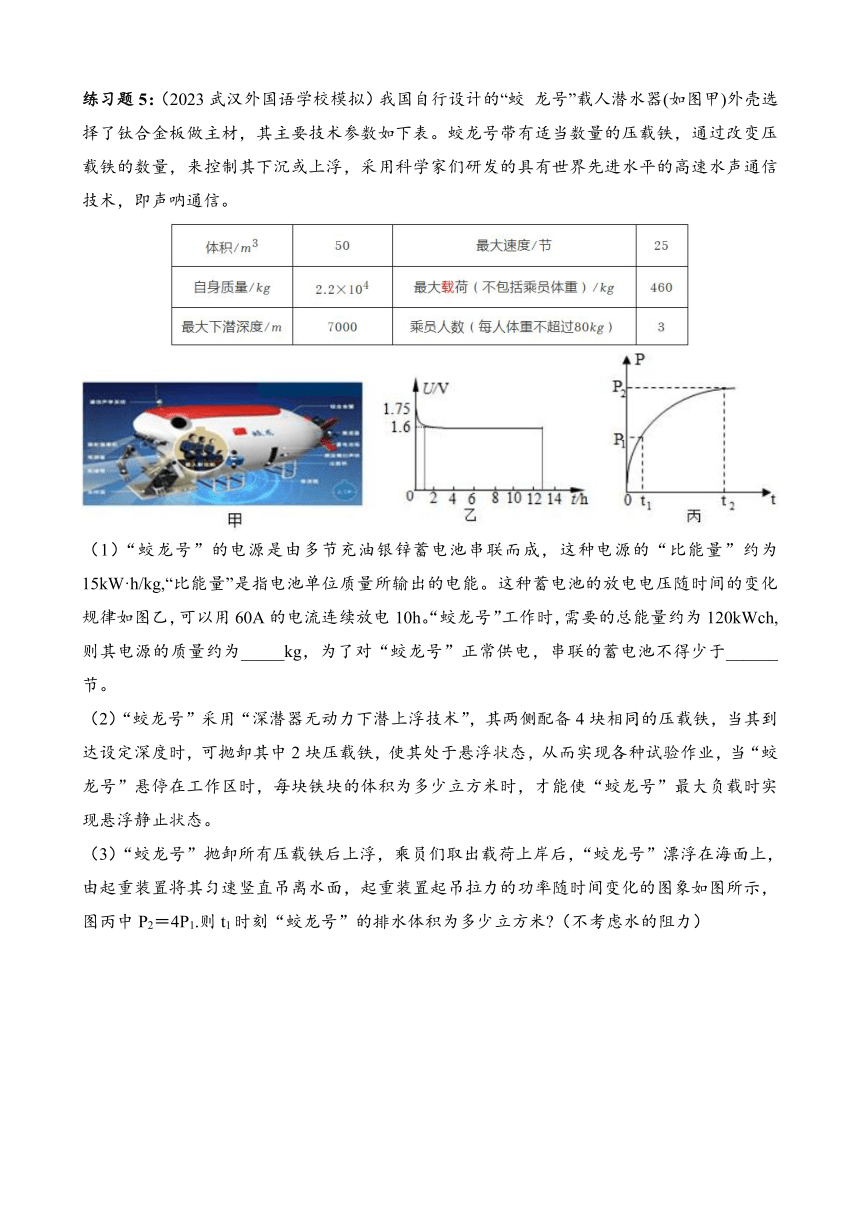

练习题5:(2023武汉外国语学校模拟)我国自行设计的“蛟 龙号”载人潜水器(如图甲)外壳选择了钛合金板做主材,其主要技术参数如下表。蛟龙号带有适当数量的压载铁,通过改变压载铁的数量,来控制其下沉或上浮,采用科学家们研发的具有世界先进水平的高速水声通信技术,即声呐通信。
(1)“蛟龙号”的电源是由多节充油银锌蓄电池串联而成,这种电源的“比能量”约为15kW·h/kg,“比能量”是指电池单位质量所输出的电能。这种蓄电池的放电电压随时间的变化规律如图乙,可以用60A的电流连续放电10h。“蛟龙号”工作时,需要的总能量约为120kWch,则其电源的质量约为_____kg,为了对“蛟龙号”正常供电,串联的蓄电池不得少于______节。
(2)“蛟龙号”采用“深潜器无动力下潜上浮技术”,其两侧配备4块相同的压载铁,当其到达设定深度时,可抛卸其中2块压载铁,使其处于悬浮状态,从而实现各种试验作业,当“蛟龙号”悬停在工作区时,每块铁块的体积为多少立方米时,才能使“蛟龙号”最大负载时实现悬浮静止状态。
(3)“蛟龙号”抛卸所有压载铁后上浮,乘员们取出载荷上岸后,“蛟龙号”漂浮在海面上,由起重装置将其匀速竖直吊离水面,起重装置起吊拉力的功率随时间变化的图象如图所示,图丙中P2=4P1.则t1时刻“蛟龙号”的排水体积为多少立方米 (不考虑水的阻力)
练习题6:(2022七一华源模拟)国之重器-----蛟龙号深潜器屡创新成就。2021 年蛟龙号深潜器在太平洋马里亚纳海沟创造了下潜 7062 米的中国载人深潜纪录,也是世界同类作业型潜水器最大下潜深度纪录。成功完成科考任务并顺利返回水面,再回收到母船,由母船载着蛟龙号凯旋而归。如图甲所示,母船“向阳红 09”正将浮出水面的蛟龙号回收的情景。调控两根伸缩杆,使“ ∩”形架固定在图甲所示位置时停止,然后由固定在“ ∩”形架顶部的绞车通过钢缆以 0.5m/s 的速度匀速竖直将蛟龙号缓慢提升出水。
(1)深潜器潜至 7062 米深处时,海水对安装在潜水器驾驶舱前方面积为 300cm2 的观测孔的压力是多少?
(2)图甲所示位置的“ ∩”形架可以简化为图乙中以 O 为支点的杠杆,OC 表示“ ∩”形架,AB 表示两根伸缩杆,O 到 AB 的距离为 2m,OA、OD 的长度分别为 3m、6m 。(不考虑“ ∩”形架、两根伸缩杆和绞车的重力)
①请在图乙中画出提升深潜器时“∩”形架的动力 F1 的示意图及力臂 l1。
②已知蛟龙号的质量为 25t,总体积为 24.5m ,全部出水后,绞车的缆绳把蛟龙号匀速提升一段距离做功的功率至少为多少?
③绞车将蛟龙号从浸没到刚全部拉出水的过程中,两根伸缩杆的总拉力最小为多少 N?
练习题7:热爱生活从节约用水开始,小安的爸爸调节了家中卫生间水箱的进水阀调节杆,以节约用水。在爸爸的介绍下小安认识了冲水水箱,其中进水装置的结构示意图如图所示,当水箱中没有水或水较少时,水从进水阀的进水孔流进水箱,直到浮盖在水的浮力作用下上升,通过进水阀调节杆拉动浮臂到水平位置时,恰好使固定在浮特臂B点位置的止水塞堵住进水孔,从而关闭进水阀。当水箱中的水被放出,水面下降后,浮臂自动释放止水塞,水又注入水箱中。停止注水时,箱内水的深度为30cm,浮盖的一半体积浸入水中,止水塞受到水向下的压力差为8N。已知浮盖质量为50g,浮臂OA是以O为支点的杠杆,A点与进水阀调节杆连接,OB=1cm ,AB=7cm。进水孔的大小为1cm2,进水孔比水箱底高5cm。(除浮盖以外装置其他部分的重力、浮力和体积均不计,不考虑摩擦和水流的作用)
(1)求浮盖的重力:
(2)求浮盖体积:
(3)停止注水后,进水阀内进水孔处水向下的压强。
练习题8:科学家乘科学考察船前往北冰洋进行科学研究,在船的甲板上安装了一台起重机用来吊装重物,起重机的起重臂OA(含A处未画出的滑轮和电动机 )以及钢丝绳重力不计,在液压顶作用下,起重臂OA与水平方向最大成60°夹角,液压顶(其下端固定不动)施加的力F作用于B点并与起重臂一直垂直,OA长5.4m,当起重臂OA水平时OB长1.5m,某次需要起吊水下300m深的海底质量为50kg的矿物,钢丝绳施加300N的拉力恰好可以使矿物在水中匀速上升(矿石出水前后的质量不变,忽略水的阻力),如下图所示。
(1)在乙图中画出起重臂被顶起时阻力和阻力臂。
(2)在50s内将矿物从海底拉到水面处,拉力做功多少J?拉力的功率多大? (矿物未露出水面,计算时忽略物体的高度)
(3)起重臂在图甲水平状态时,矿石在水下,起重臂OA与水平方向成60°夹角时,液压顶处传感器显示施加的力F比图甲状态下增加了432N,求乙图状态下钢丝绳的拉力和矿物浸在水中的体积。
练习题9:随着世界能源日趋紧张,波浪发电作为一种新能源的利用方式,受到世界各国的重视。如图甲所示是一种振荡浮体式波浪能发电装置。如图乙所示,其摆杆的一端有一个直径超过10m的圆柱体浮体漂浮在海面上,随着海浪上下振荡,摆杆的另一端通过传动装置与发电机相连。该波浪能发电装置简化示意图如图丙,浮体通过转轴连接在摆杆的B点,浮体的上下运动使摆杆AB绕着O点转动,带动连接在A点的传动装置与发电机工作。(ρ海水=1.0×103kg/m3,ρ浮体=0.1×103kg/m3,不考虑摆杆AB受到的重力以及转轴的摩擦)(武资网)
甲 乙

(1)浮体随海水向上移动,请在图丙中画出摆杆水平时浮体对摆杆AB的力的示意图。
(2)浮体的底面积为320m2,高为1m,随海水匀速上升的过程中,浮体浸入海水的深度为0.7m,摆杆OB的长是25m,OA的长是1m。则摆杆的A点对传动装置的力是多少N?
(3)整套波浪能发电装置的效率为20%,当波浪能发电装置的发电功率为112kW时,求浮体随海水上升的速度是多少m/s?
2023~2024学年武汉四调物理复习——力学计算题答案
练习题1:(2023武汉市四月调考)如图甲所示是我国自主研发的一款水陆两栖车,它是一种结合了车与船的双重性能的特种车辆,既可以像汽车一样在陆地上行驶,又可以像船一样在水上浮渡。该车车长5.89m,轴距3.2m,整车质量2.4t,最大承载量600kg。
(1)水陆两栖车的轮胎表面有较深的花纹,是为了 增大 (填“增大”或“减小”)摩擦。请在图乙中画出该车轮对地面压力的示意图。
(2)水陆两栖车能浮于水面,是因为特殊的车体和四个较大的相同车轮都提供了浮力。当该车满载在水中浮渡时,除四个车轮都浸没外,车体浸入水中的体积为2.4m3,每个车轮排开水的体积是多少m3?
(3)当该车空载在水平路面上直线行驶时,若重力作用线到前轮轴的距离为1.2m,假设重心位于整车左、右两侧中轴线上,每个车轮与路面的接触面积为0.05m2,如图丙所示,求前、后车轮对路面的压强差是多少Pa?(不计驾驶员的重力)
练习题2:(2024中考模拟)如图甲所示是我国自主研发建造的全球首座十万吨级深水半潜式生产、储油平台——“深海一号”能源站,它由上部模块和下部浮体组成。上部模块质量为2×104t,下部浮体(如图乙)由“回”字形底浮箱和4个中空立柱组成,质量为3.3×104t。(ρ凝析油=0.8×103kg/m3)
(1)下部浮体组装时,使用大型吊机将一个竖直立在水平地面上质量为3.2×103t立柱竖直吊起,放置在高9m的“回”字形底浮箱上,求这个过程中吊机对立柱所做的功。
(2)“回”字形下部浮体在码头滑道上建造好后,从与码头紧靠的“新光华号”半潜驳船的左侧装上甲板,如图丙为装船的空中俯视图。为了平稳装船,要求甲板始终水平且与码头相平,由于浮体对船的压力,会导致驳船甲板沿中轴线EF左右倾斜。为了解决这个问题,驳船甲板下的水舱沿中轴线EF被分成左右两部分,且左右水舱形状、容积完全相同,当左右水舱中水量相等时,半潜驳船的重心在中轴线EF上,当浮体在甲板左侧时,控制系统会自动控制左右水舱中的水量,让左侧水舱中的水比右侧水舱少,使甲板水平且与码头的地面相平,如图丁。O点为浮体的重心,OA=OB,O'代表中轴线EF,驳船甲板宽度CD=68m。
①在丁图中画出B轮对甲板压力的示意图。
②当下部浮体的轮子B滑移到距C点25.5m时,左侧水舱中水的重力比右侧水舱少多少牛,才能使甲板水平并与码头的地面相平?
(3)“深海一号”能源站在固定海域漂浮作业,开采的凝析油储存在中空立柱内的储油舱中。现要将立柱储油舱中存储的20000m3凝析油转移到运油船中,转移完成后,储油平台排开海水的体积减少多少立方米?
练习题3:(2022武昌区模拟)随着城市建设的高速发展,城市内涝时有发生,排涝抢险作业越来越被重视,但在排涝作业中,需要抢险人员涉水作业,抢险人员存在着工作强度和安全隐患较大的问题。如图是某款水陆两栖排涝机器人,该机器人可无线遥控控制,能达到涵洞,地下室等抢险人员不便到达的地方,当水深达到一定程度,该机器人还可以漂浮在水面上进行排水作业。
(1)该机器人的总质量为770kg,每个轮子与地面接触面积为0.05m2。求:该机器人行行走时对地面的压强是多少Pa
(2)该机器人两侧各装有一个浮箱,可使该机器人在深水中时能漂浮在水面上进行排水作业,漂浮时浮箱浸没在水中,机器人除浮箱外有0.27m3浸没入水中,每个浮箱的质量为50kg,制成浮箱的材料的密度为5×103kg/m3。问:每个浮箱空心部分体积为多少m3
(3)在某次排涝过程中,刚开始抽水时,水面到抽水管出水口高为5米,抽水10h后,水面到抽水管出水口高为7米,抽出水的体积为20000m3,抽出那部分水的重心到抽水10h后的水面的距离为1.6m,该机器人的抽水工作效率为60%,试计算该机器人抽水时的输出功率为多少W
练习题4:(2023第三寄宿中学模拟)如图为快递界的智能分拣机器人----“小黄人”,它工作时能通过“看”地面上粘贴的二维码给自己定位和认路。当派件员将快件放在托盘上,“小黄人”会在一秒内迅速扫码识别信息,读取出其位置译码和目的地信息,每个地址对应不同的下落口,每个下落口对应一个地级市。“小黄人”依照后台计算生成的结果,规划好机器人要走的路线,实现对包裹路径信息的追踪记录,真正实现了扫码、称重、分拣功能“三合一”。据悉,1个机器人,可实现1小时内分拣50个快件的作业总量。
图1 图2 图3 图4
(1)①“小黄人”将快件运到对应的下落口时,就匀速推开托盘,将快件“扔”进下落口(如图2)。如果将“扔”快件的托盘抽象为如图4的示意图,“小黄人”对托盘的推力始终垂直托盘向上,在水平位置时快件与托盘的重心在同一竖直线上(快件和托盘的质量分布是均匀的0。请根据所学知识分析判断,“小黄人”在“扔”快件的过程中所用推力___逐渐变小_(选填“逐渐变大”、“保持不变”或“逐渐变小”)。
②托盘的质量400g,0B长为30m,OA长为5m,若某快件的质量为3kg,为了将快件“扔”进下落口,请计算“小黄人”此时对托盘推力至少为多大?
(2)如图是某款“小黄人”铭牌上的部分参数。电池容量“4000mAh”是指当工作电流为4000mA时,能持续供电1小时,若充满电后,所有电能用于正常工作,则可供机器人持续正常工作多长时间?
(3)如图3,“小黄人”设有自动充电功能,当检测到电池容量低至8%时会自动返回充电,若返回过程中受到的阻力为27牛,为确保机器人能顺利返回充电,需要充电时,机器人离充电座不能超过多少米?(剩余电池容量的40%用于提供克服阻力做功)
练习题5:(2023武汉外国语学校模拟)我国自行设计的“蛟 龙号”载人潜水器(如图甲)外壳选择了钛合金板做主材,其主要技术参数如下表。蛟龙号带有适当数量的压载铁,通过改变压载铁的数量,来控制其下沉或上浮,采用科学家们研发的具有世界先进水平的高速水声通信技术,即声呐通信。
(1)“蛟龙号”的电源是由多节充油银锌蓄电池串联而成,这种电源的“比能量”约为15kW·h/kg,“比能量”是指电池单位质量所输出的电能。这种蓄电池的放电电压随时间的变化规律如图乙,可以用60A的电流连续放电10h。“蛟龙号”工作时,需要的总能量约为120kWch,则其电源的质量约为__8___kg,为了对“蛟龙号”正常供电,串联的蓄电池不得少于__125____节。
(2)“蛟龙号”采用“深潜器无动力下潜上浮技术”,其两侧配备4块相同的压载铁,当其到达设定深度时,可抛卸其中2块压载铁,使其处于悬浮状态,从而实现各种试验作业,当“蛟龙号”悬停在工作区时,每块铁块的体积为多少立方米时,才能使“蛟龙号”最大负载时实现悬浮静止状态。
(3)“蛟龙号”抛卸所有压载铁后上浮,乘员们取出载荷上岸后,“蛟龙号”漂浮在海面上,由起重装置将其匀速竖直吊离水面,起重装置起吊拉力的功率随时间变化的图象如图所示,图丙中P2=4P1.则t1时刻“蛟龙号”的排水体积为多少立方米 (不考虑水的阻力)
练习题6:(2022七一华源模拟)国之重器-----蛟龙号深潜器屡创新成就。2021 年蛟龙号深潜器在太平洋马里亚纳海沟创造了下潜 7062 米的中国载人深潜纪录,也是世界同类作业型潜水器最大下潜深度纪录。成功完成科考任务并顺利返回水面,再回收到母船,由母船载着蛟龙号凯旋而归。如图甲所示,母船“向阳红 09”正将浮出水面的蛟龙号回收的情景。调控两根伸缩杆,使“ ∩”形架固定在图甲所示位置时停止,然后由固定在“ ∩”形架顶部的绞车通过钢缆以 0.5m/s 的速度匀速竖直将蛟龙号缓慢提升出水。
(1)深潜器潜至 7062 米深处时,海水对安装在潜水器驾驶舱前方面积为 300cm2 的观测孔的压力是多少?
(2)图甲所示位置的“ ∩”形架可以简化为图乙中以 O 为支点的杠杆,OC 表示“ ∩”形架,AB 表示两根伸缩杆,O 到 AB 的距离为 2m,OA、OD 的长度分别为 3m、6m 。(不考虑“ ∩”形架、两根伸缩杆和绞车的重力)
①请在图乙中画出提升深潜器时“∩”形架的动力 F1 的示意图及力臂 l1。
②已知蛟龙号的质量为 25t,总体积为 24.5m ,全部出水后,绞车的缆绳把蛟龙号匀速提升一段距离做功的功率至少为多少?
③绞车将蛟龙号从浸没到刚全部拉出水的过程中,两根伸缩杆的总拉力最小为多少 N?
练习题7:热爱生活从节约用水开始,小安的爸爸调节了家中卫生间水箱的进水阀调节杆,以节约用水。在爸爸的介绍下小安认识了冲水水箱,其中进水装置的结构示意图如图所示,当水箱中没有水或水较少时,水从进水阀的进水孔流进水箱,直到浮盖在水的浮力作用下上升,通过进水阀调节杆拉动浮臂到水平位置时,恰好使固定在浮特臂B点位置的止水塞堵住进水孔,从而关闭进水阀。当水箱中的水被放出,水面下降后,浮臂自动释放止水塞,水又注入水箱中。停止注水时,箱内水的深度为30cm,浮盖的一半体积浸入水中,止水塞受到水向下的压力差为8N。已知浮盖质量为50g,浮臂OA是以O为支点的杠杆,A点与进水阀调节杆连接,OB=1cm ,AB=7cm。进水孔的大小为1cm2,进水孔比水箱底高5cm。(除浮盖以外装置其他部分的重力、浮力和体积均不计,不考虑摩擦和水流的作用)
(1)求浮盖的重力:
(2)求浮盖体积:
(3)停止注水后,进水阀内进水孔处水向下的压强。
练习题8:科学家乘科学考察船前往北冰洋进行科学研究,在船的甲板上安装了一台起重机用来吊装重物,起重机的起重臂OA(含A处未画出的滑轮和电动机 )以及钢丝绳重力不计,在液压顶作用下,起重臂OA与水平方向最大成60°夹角,液压顶(其下端固定不动)施加的力F作用于B点并与起重臂一直垂直,OA长5.4m,当起重臂OA水平时OB长1.5m,某次需要起吊水下300m深的海底质量为50kg的矿物,钢丝绳施加300N的拉力恰好可以使矿物在水中匀速上升(矿石出水前后的质量不变,忽略水的阻力),如下图所示。
(1)在乙图中画出起重臂被顶起时阻力和阻力臂。
(2)在50s内将矿物从海底拉到水面处,拉力做功多少J?拉力的功率多大? (矿物未露出水面,计算时忽略物体的高度)
(3)起重臂在图甲水平状态时,矿石在水下,起重臂OA与水平方向成60°夹角时,液压顶处传感器显示施加的力F比图甲状态下增加了432N,求乙图状态下钢丝绳的拉力和矿物浸在水中的体积。
练习题9:随着世界能源日趋紧张,波浪发电作为一种新能源的利用方式,受到世界各国的重视。如图甲所示是一种振荡浮体式波浪能发电装置。如图乙所示,其摆杆的一端有一个直径超过10m的圆柱体浮体漂浮在海面上,随着海浪上下振荡,摆杆的另一端通过传动装置与发电机相连。该波浪能发电装置简化示意图如图丙,浮体通过转轴连接在摆杆的B点,浮体的上下运动使摆杆AB绕着O点转动,带动连接在A点的传动装置与发电机工作。(ρ海水=1.0×103kg/m3,ρ浮体=0.1×103kg/m3,不考虑摆杆AB受到的重力以及转轴的摩擦)(武资网)
甲 乙

(1)浮体随海水向上移动,请在图丙中画出摆杆水平时浮体对摆杆AB的力的示意图。
(2)浮体的底面积为320m2,高为1m,随海水匀速上升的过程中,浮体浸入海水的深度为0.7m,摆杆OB的长是25m,OA的长是1m。则摆杆的A点对传动装置的力是多少N?
(3)整套波浪能发电装置的效率为20%,当波浪能发电装置的发电功率为112kW时,求浮体随海水上升的速度是多少m/s?
