第一章 建筑概述
建筑构造与识图
第一节 建筑的分类
1.1
第一节 建筑的分类
供人们生活、学习、工作、居住以及从事生产和各种文化活动的房屋。
建筑物
01
间接为人们提供服务的设施，如水塔、蓄水池、烟囱等。
构筑物
02

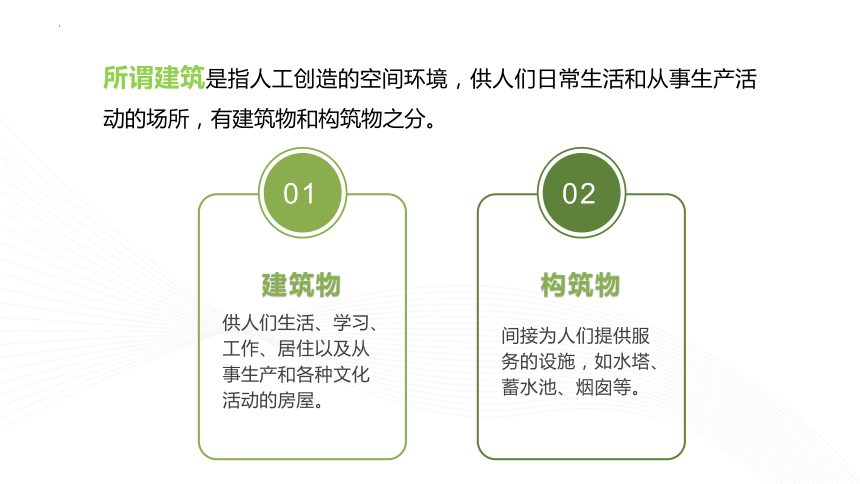

所谓建筑是指人工创造的空间环境，供人们日常生活和从事生产活动的场所，有建筑物和构筑物之分。

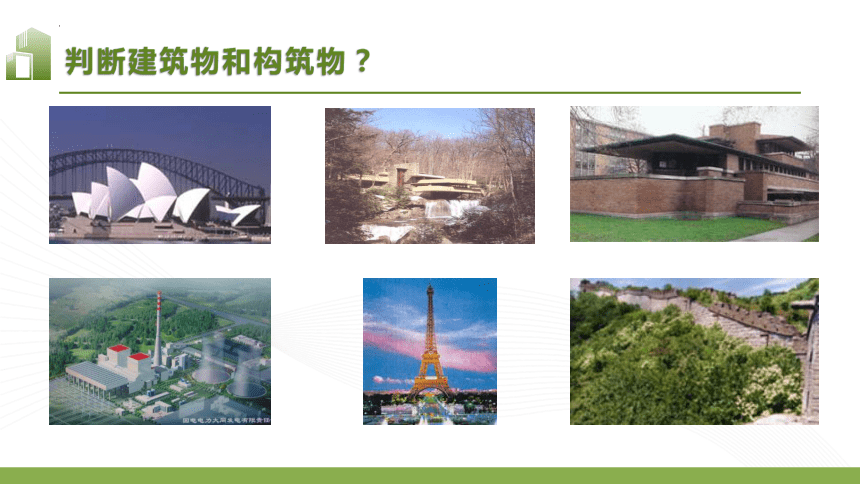

判断建筑物和构筑物？
判断建筑物和构筑物？
01
按使用性质分类
03
按建筑层数或高度分类
02
按承重结构的材料分类
04
按建筑规模和数量分类
《民用建筑设计统一标准》
一、按使用性质分类
2
民用建筑指的是供人们工作、学习、生活、居住等类型的建筑。
民用建筑
工业建筑指的是各类生产房屋和为生产服务的附属房屋，如单层工业厂房、多层工业厂房等。
工业建筑
农业建筑指各类供农牧业生产使用的房屋，如种子库房、拖拉机站、塑料薄膜大棚、温室等。
农业建筑
民用建筑分为以下两大类
01
如住宅、单身宿舍、招待所等。
居住类建筑：主要是指提供人们日常居住生活使用的建筑物。
02
如办公类建筑、文教类建筑、商业服务类建筑、体育建筑、交通建筑、医疗福利建筑、邮电建筑、园林建筑、旅馆类建筑、纪念类建筑、市政公用设施类建筑及综合性建筑等。
公共类建筑：主要是指提供人们进行各种社会活动的建筑物。
居住类建筑
住宅
宿舍
别墅
主要是指提供人们日常居住生活使用的建筑物。
住宅
宿舍
招待所
公共建筑
供人们进行各种公共活动的建筑。
01
02
03
04
05
06
07
办公建筑
文教建筑
商业建筑
体育建筑
交通建筑
邮电建筑
园林建筑
08
09
10
11
旅馆建筑
纪念类建筑
市政类建筑
综合类建筑
按承重结构的材料分类
02
二、按承重结构的材料分类
砖木结构
以砖墙（或柱）、木屋架作为主要承重结构的建筑，称为砖木结构建筑。
砖混结构
用砖墙（或柱）、钢筋混凝土楼板和屋顶承重构件作为主要承重结构的建筑，称为砖-钢筋混凝土混合结构建筑，简称砖混结构。
钢筋混凝土结构
主要承重构件全部釆用钢筋混凝土结构的建筑，称为钢筋混凝土结构建筑。
钢结构
主要承重构件全部采用钢材（型钢）制作的建筑，称为钢结构建筑。
1、砖木结构建筑
用砖墙（或柱）、木屋架作为主要承重结构的建筑。
2、砖混结构建筑
用砖墙（或柱）、钢筋混凝土楼板和屋顶承重构件作为主要承重结构的建筑。
1
限制砖混结构
砖混结构虽然是目前我国城乡建筑的主流，但其工业化程度不高，湿作业多，质量难以保证，使用实心粘土砖，即使是使用粘土多孔砖、空心砖，同样也大量浪费土地资源，消耗大量能源。
我国从建筑节能的角度出发，调整建筑结构形式，即逐步限制砖混结构，提高钢筋混凝土结构在建筑中的比例，已提上议事日程。
（3）钢筋混凝土结构
主要承重构件全部采用钢筋混凝土的建筑。
4、钢结构建筑
梅溪湖国际艺术中心
主要承重构件全部采用钢材制作，外围护墙和分隔内墙用轻质块材、板材的建筑。
按建筑层数或高度分类
03
（1）以层数衡量
低层建筑： 1－3层；
多层建筑： 4－6层；
中层建筑： 7－9层；
高层建筑： 10层及以上；
（2）高度衡量
总高度不大于24m为单层和多层建筑
总高度大于24m为高层建筑（不包括建筑高度大于24m的单层公共建筑）
其他民用建筑
（3） 超高层建筑
高度超过100米的建筑物，不论住宅或公共建筑均为超高层建筑。
长沙万达广场
按建筑规模和数量分类
04
四、按建筑规模和数量分类
1、大量性建筑
指建筑规模不大，但修建数量多的建筑。如住宅、中小学、医院、中小型工厂等。
2、大型性建筑
指建筑规模大，建造数量较少的建筑。如大型体育馆、大型剧院、航空港、大型工厂等。
四、按建筑规模和数量分类：
大量性建筑
大型性建筑
总结
