第三章 建筑概述
建筑构造与识图

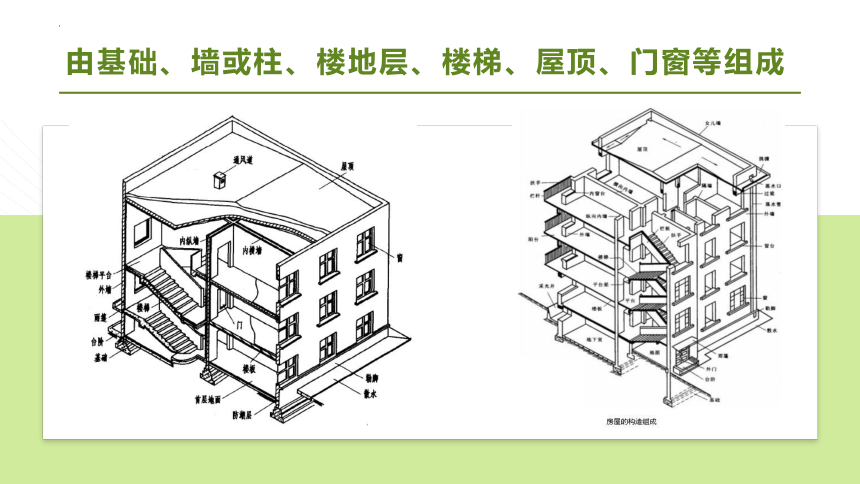

由基础、墙或柱、楼地层、楼梯、屋顶、门窗等组成
第三节 建筑的组成
3.3

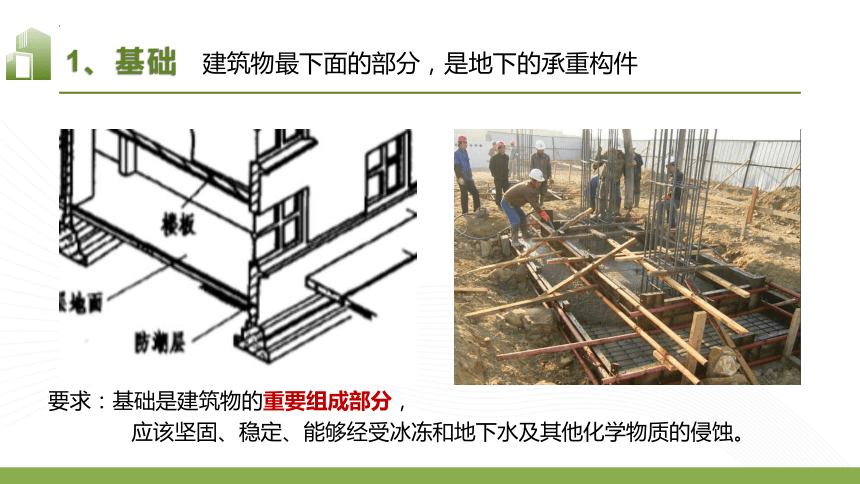

1、基础
建筑物最下面的部分，是地下的承重构件
要求：基础是建筑物的重要组成部分，
应该坚固、稳定、能够经受冰冻和地下水及其他化学物质的侵蚀。
2、墙或柱
建筑承重构件
围护构件
保温（隔热）
隔声
防水
3、楼地层

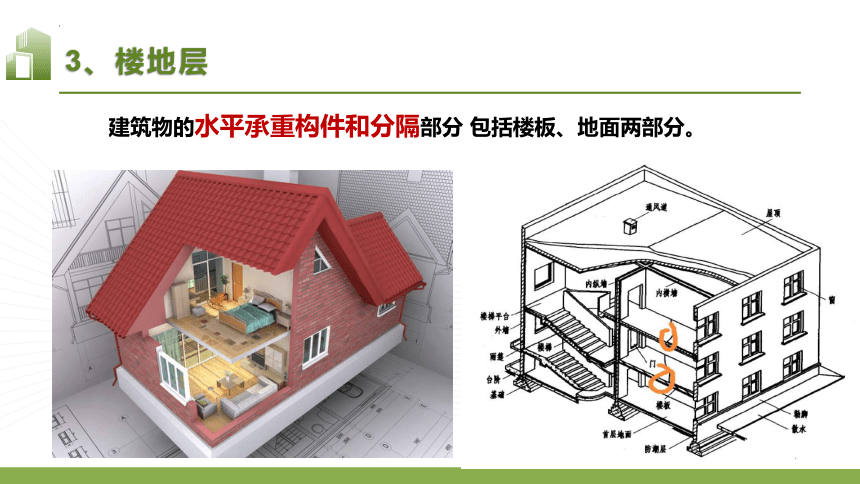

建筑物的水平承重构件和分隔部分 包括楼板、地面两部分。
楼地层
楼板层 承受家具、设备和人体荷载及本身的自重，并把这些荷载传给墙或柱；同时，对墙体起着水平支撑的作用。
地面直接承受各种使用荷载。
在楼层把荷载传给楼板，
在首层把荷载传给它下面的土层—地基
楼地层应具有一定的强度和刚度，并应耐磨和有一定隔声性能。
4、楼梯
楼梯是楼房建筑中联系上下各层的垂直交通设施
供人们平时上下时使用
供人们紧急疏散时使用
5、屋顶
屋面抵御自然界雨、雪对室内的影响。
承重结构承受屋顶的全部荷载，并把荷载传给墙或柱。
保温（隔热）层的作用是防止冬季室内热量散失或夏季太阳辐射热进入室因。
屋顶是建筑物顶部的围护构件和承重构件
屋面
承重结构
保温（隔热）层
三部分组成
5、屋顶
屋顶应能防水、排水、保温（隔热），
承重结构应有足够的强度和刚度。
6、门和窗
门和窗均属非承重构件。门主要用作内外交通联系和分隔房间；窗主要起采光、通风、分隔、眺望等作用。在某些有特殊要求的房间，门、窗具有保温、隔声、防火的功能。
总结
基础
墙或柱
楼地层
楼梯
电梯
门窗
屋顶
必需的构、配件
建筑物
