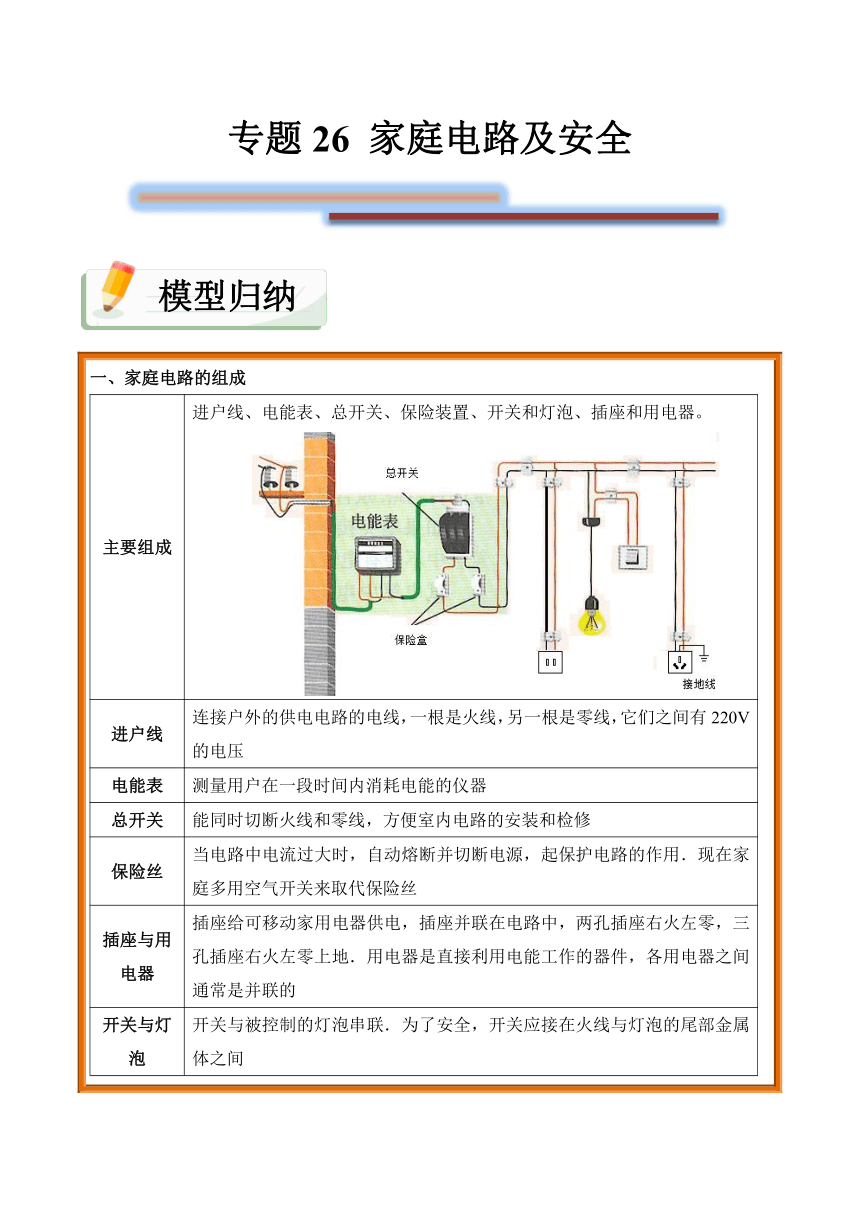

专题26 家庭电路及安全
一、家庭电路的组成 主要组成进户线、电能表、总开关、保险装置、开关和灯泡、插座和用电器。 进户线连接户外的供电电路的电线，一根是火线，另一根是零线，它们之间有220V的电压电能表测量用户在一段时间内消耗电能的仪器总开关能同时切断火线和零线，方便室内电路的安装和检修保险丝当电路中电流过大时，自动熔断并切断电源，起保护电路的作用．现在家庭多用空气开关来取代保险丝插座与用电器插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地．用电器是直接利用电能工作的器件，各用电器之间通常是并联的开关与灯泡开关与被控制的灯泡串联．为了安全，开关应接在火线与灯泡的尾部金属体之间

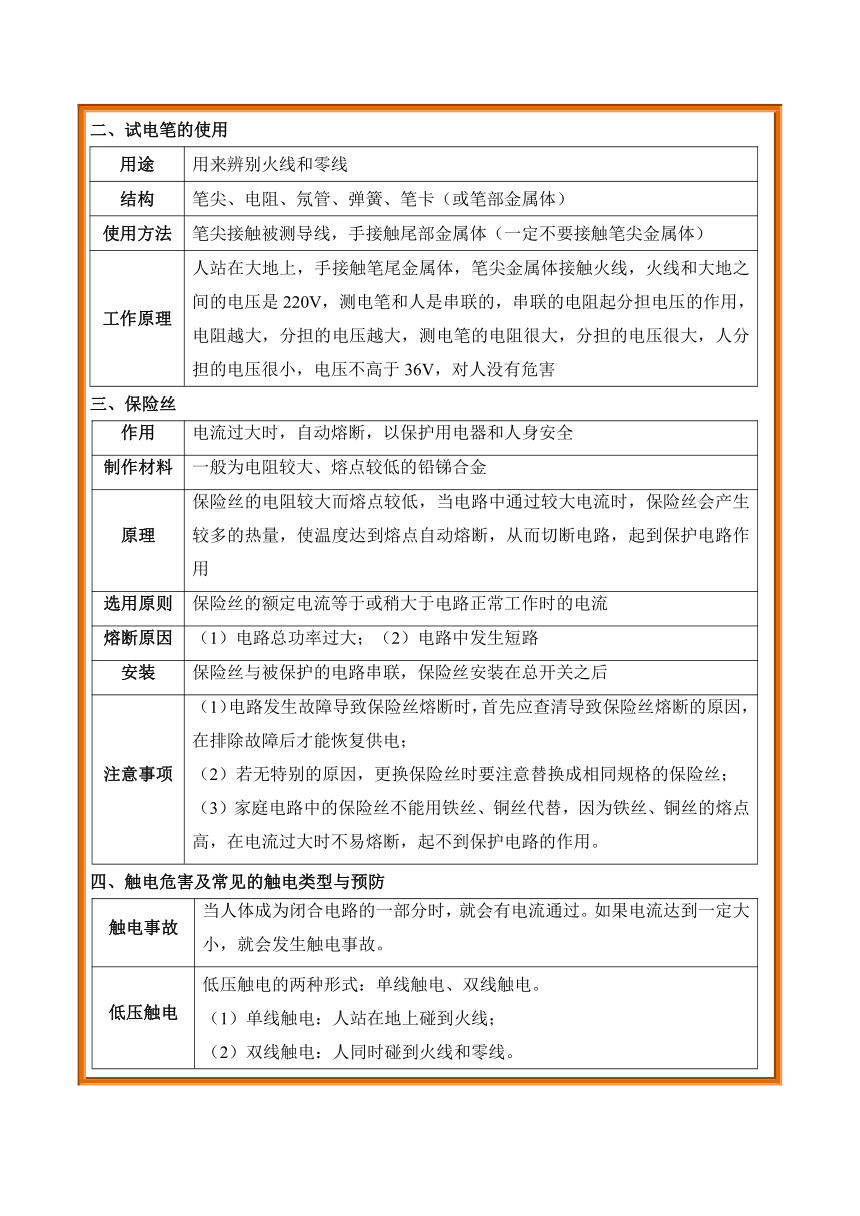

二、试电笔的使用 用途用来辨别火线和零线结构笔尖、电阻、氖管、弹簧、笔卡（或笔部金属体）使用方法笔尖接触被测导线，手接触尾部金属体（一定不要接触笔尖金属体）工作原理人站在大地上，手接触笔尾金属体，笔尖金属体接触火线，火线和大地之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小，电压不高于36V，对人没有危害
三、保险丝 作用电流过大时，自动熔断，以保护用电器和人身安全制作材料一般为电阻较大、熔点较低的铅锑合金原理保险丝的电阻较大而熔点较低，当电路中通过较大电流时，保险丝会产生较多的热量，使温度达到熔点自动熔断，从而切断电路，起到保护电路作用选用原则保险丝的额定电流等于或稍大于电路正常工作时的电流熔断原因（1）电路总功率过大；（2）电路中发生短路安装保险丝与被保护的电路串联，保险丝安装在总开关之后注意事项（1）电路发生故障导致保险丝熔断时，首先应查清导致保险丝熔断的原因，在排除故障后才能恢复供电； （2）若无特别的原因，更换保险丝时要注意替换成相同规格的保险丝； （3）家庭电路中的保险丝不能用铁丝、铜丝代替，因为铁丝、铜丝的熔点高，在电流过大时不易熔断，起不到保护电路的作用。
四、触电危害及常见的触电类型与预防 触电事故当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。低压触电低压触电的两种形式：单线触电、双线触电。 （1）单线触电：人站在地上碰到火线； （2）双线触电：人同时碰到火线和零线。高压触电高压电路触电类型： （1）高压电弧触电：人靠近高压带电体到一定距离时，带电体和人之间发生放电现象； （2）跨步电压触电：高压输电线头落到地上，地面上与线头距离不同的各点存在电压，当人走近导线时两脚之间有电压触电急救处理原则：迅速切断电源，注意自身安全。具体做法： 一是切断电源，或者用绝缘棒将电线挑开，尽快使触电者脱离电源； 二是尽力抢救； 三是发生火灾务必先切断电源再救火预防常识（1）不用湿手触摸开关，不用湿布擦拭正在使用的用电器； （2）三孔插座应接地，带金属外壳的用电器用三脚插头； （3）不要在电线上晾衣物，不在高压线附近放风筝。

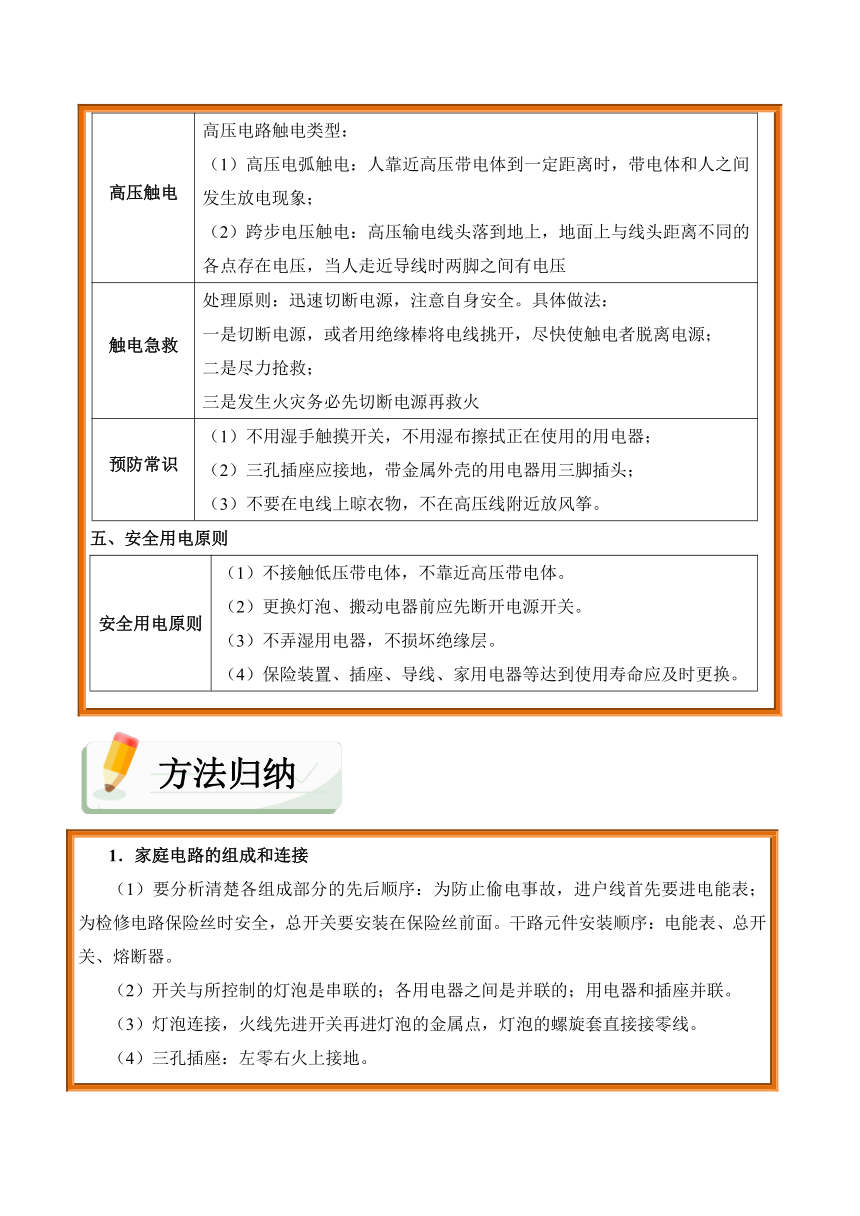

五、安全用电原则 安全用电原则（1）不接触低压带电体，不靠近高压带电体。 （2）更换灯泡、搬动电器前应先断开电源开关。 （3）不弄湿用电器，不损坏绝缘层。 （4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
1．家庭电路的组成和连接 （1）要分析清楚各组成部分的先后顺序：为防止偷电事故，进户线首先要进电能表；为检修电路保险丝时安全，总开关要安装在保险丝前面。干路元件安装顺序：电能表、总开关、熔断器。 （2）开关与所控制的灯泡是串联的；各用电器之间是并联的；用电器和插座并联。 （3）灯泡连接，火线先进开关再进灯泡的金属点，灯泡的螺旋套直接接零线。 （4）三孔插座：左零右火上接地。 2．三孔插座与三脚插头 （1）牢记三孔插座接线是右火左零上地。 （2）三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故。 （3）三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全。

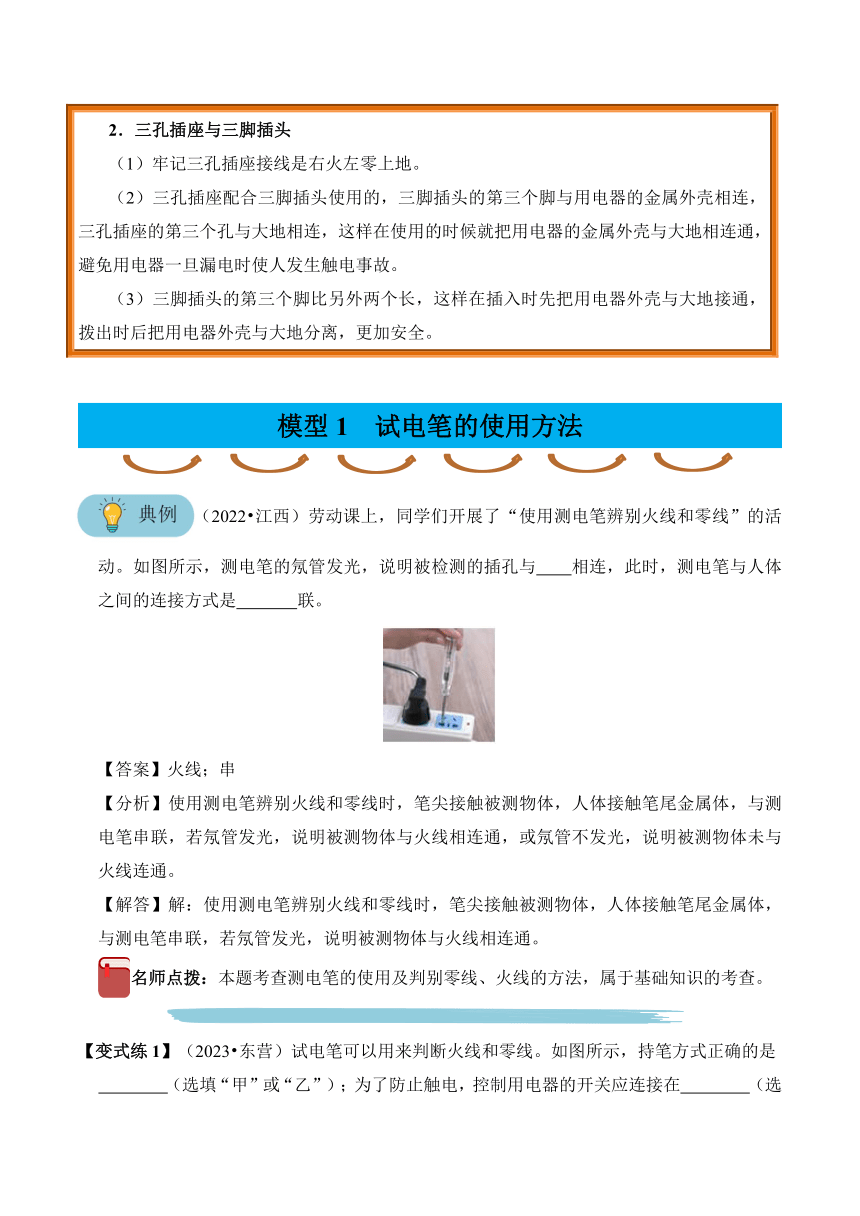

模型1 试电笔的使用方法
（2022 江西）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与 　相连，此时，测电笔与人体之间的连接方式是 　联。
【答案】火线；串
【分析】使用测电笔辨别火线和零线时，笔尖接触被测物体，人体接触笔尾金属体，与测电笔串联，若氖管发光，说明被测物体与火线相连通，或氖管不发光，说明被测物体未与火线连通。
【解答】解：使用测电笔辨别火线和零线时，笔尖接触被测物体，人体接触笔尾金属体，与测电笔串联，若氖管发光，说明被测物体与火线相连通。
名师点拨：本题考查测电笔的使用及判别零线、火线的方法，属于基础知识的考查。

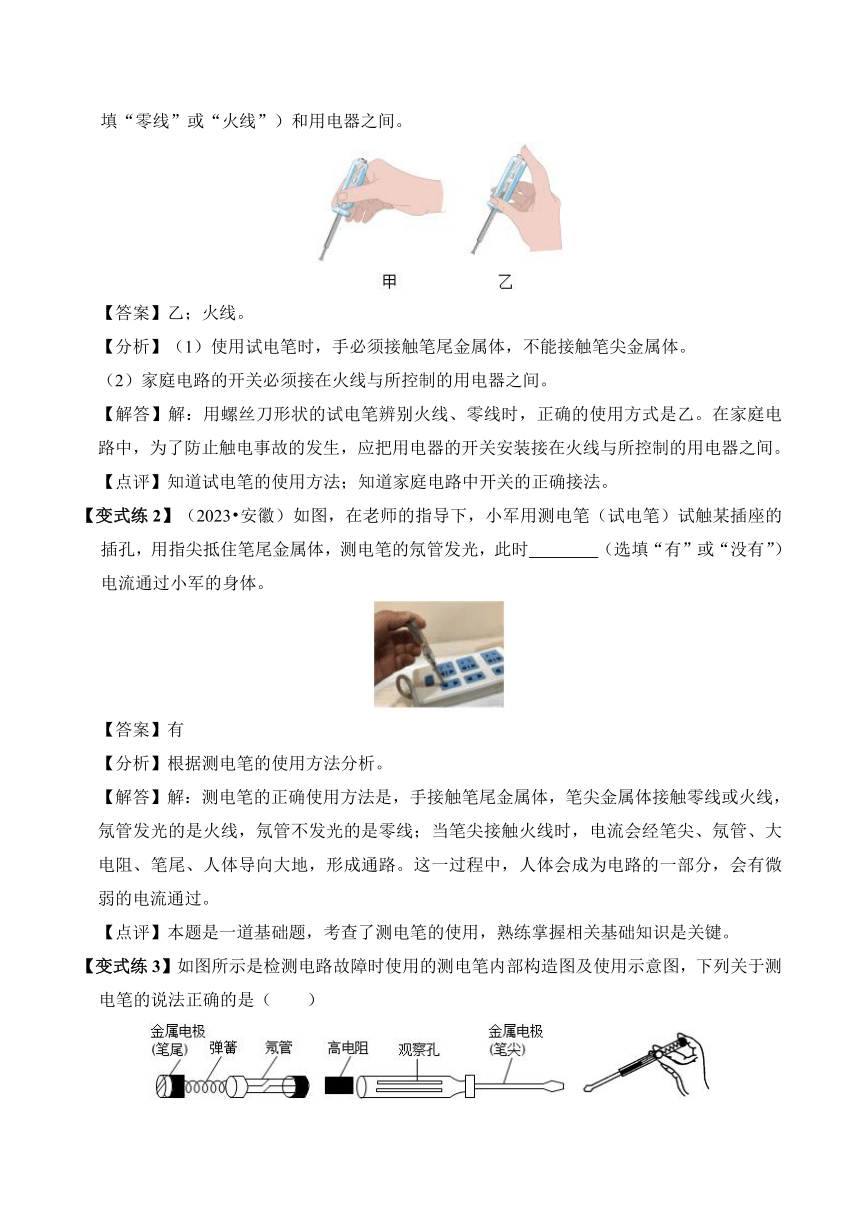

【变式练1】（2023 东营）试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是
　 　（选填“甲”或“乙”）；为了防止触电，控制用电器的开关应连接在　 　（选填“零线”或“火线”）和用电器之间。
【答案】乙；火线。
【分析】（1）使用试电笔时，手必须接触笔尾金属体，不能接触笔尖金属体。
（2）家庭电路的开关必须接在火线与所控制的用电器之间。
【解答】解：用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是乙。在家庭电路中，为了防止触电事故的发生，应把用电器的开关安装接在火线与所控制的用电器之间。
【点评】知道试电笔的使用方法；知道家庭电路中开关的正确接法。
【变式练2】（2023 安徽）如图，在老师的指导下，小军用测电笔（试电笔）试触某插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，此时　 　（选填“有”或“没有”）电流通过小军的身体。
【答案】有
【分析】根据测电笔的使用方法分析。
【解答】解：测电笔的正确使用方法是，手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；当笔尖接触火线时，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路。这一过程中，人体会成为电路的一部分，会有微弱的电流通过。
【点评】本题是一道基础题，考查了测电笔的使用，熟练掌握相关基础知识是关键。
【变式练3】如图所示是检测电路故障时使用的测电笔内部构造图及使用示意图，下列关于测电笔的说法正确的是（　　）
A．测电笔中的高电阻可以用铁丝代替
B．氖管发光时测电笔接触的是火线
C．使用测电笔时手只能接触绝缘体
D．氖管发光时没有电流通过人体
【答案】B
【解答】解：、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铁丝的电阻很小，不能起到保护人体安全的作用，所以不能用铁丝代替测电笔中的高电阻，故错误；、当测电笔笔尖接触导线时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故正确；、手不要接触测电笔前端的金属体，必须接触测电笔末端的金属体，不是绝缘体，故错误；、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是，此时有电流经过人体，故错误。
模型2 家庭电路中灯泡、开关的接法
（2023 无锡）用笔画线代替导线，将如图中的灯泡和开关正确连入家庭电路中。
【答案】如图所示
【分析】灯泡的接法：火线连接开关，再连接灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【解答】解：灯泡的接法：火线先连接开关，再连接灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
名师点拨：掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
【变式练1】（2022 聊城）如图所示，控制灯泡的开关要接在 （选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 　（选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
【答案】1；地
【分析】开关与被控制用电器应串联，开关接在用电器和火线之间；
三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连。
【解答】解：控制灯泡的开关要接在火线与灯泡之间，即1处；
将电水壶的三脚插头插入三孔插座中，电水壶的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流也会通过地线导入大地，防止触电事故的发生。
【点评】本题考查对家庭电路连接的认识和理解，关键是知道三孔插座和三脚插头的连接情况。
【变式练2】（2022 绥化）请用笔画线表示导线，将电灯和开关接入家庭电路中。
【答案】如图所示
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的上端。
【解答】解：灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的上端，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
【变式练3】（2022 成都）电网连着千万家，安全系着你我他。关于家庭电路及安全用电，下列说法正确的是（　　）
A．控制电灯的开关必须接在火线与电灯之间
B．发现空气开关跳闸后，应该立即重新合上
C．使用验电笔时，手不必接触笔尾金属部分
D．发现有人触电，立即用手把他拉离带电体
【答案】A
【分析】（1）开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡之间；（2）发现空气开关跳闸后，应该先检查跳闸原因，等处理好故障后才能合上空气开关；（3）使用验电笔时，手必须接触笔尾金属部分，使电路通过人体到大地上，形成一个回路；（4）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施。
【解答】解：A、开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡之间，故A正确；B、发现空气开关跳闸后，应该检查跳闸原因，等处理好故障后才能合上空气开关，故B错误；C、使用验电笔时，手必须接触笔尾金属部分，使电路通过人体到大地上，形成一个回路，才能检测是否有电，故C错误；D、人是导体，有人触电，用手去拉，间接接触火线，会发生触电事故。这种操作是错误的，故D错误。
【点评】本题考查了家庭电路的连接、安全用电法则和触电处理方法，属于基础题。
模型3 三孔插座的接线方法
（2022 南通）如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
【答案】如图所示
【分析】（1）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
（2）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【解答】解：由图知，中间与三孔插座左孔连接的应该是零线，下方与大地连接的应该是地线，则上方的导线应该是火线。
（1）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；
（2）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
名师点拨：掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。　
【变式练1】（2023 泰州）如图所示，请用笔画线代替导线，将三孔插座正确接入家庭电路中。
【答案】如图所示
【分析】三孔插座的接法：左零右火中接地，即：中间孔接地线、左孔接零线、右孔接火线。
【解答】解：三孔插座的接法：中间孔接地线、左孔接零线、右孔接火线。
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
【变式练2】（2023 河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
【答案】如图所示
【分析】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；为了用电的安全，开关应接在火线与用电器之间。
【解答】解：三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在右孔与火线之间。
【变式练3】（2022 河北）如图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。选项图中电路的连接符合上述要求及安全用电原则的是（　　）
A． B．
C． D．
【答案】B
【分析】并联电路各用电器之间互不影响，串联电路的用电器互相影响。三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。
【解答】解：插线板上的开关闭合时插孔能提供工作电压，这说明开关控制三孔插座；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在右孔与火线之间，故B正确。
【点评】根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
模型4 保险丝的功能及使用方法
（2022 菏泽）下列有关安全用电的说法中，正确的是（　　）
A．功率为3000W的电烤箱可以插在标有“220V 10A”的插板上使用
B．保险丝应接在零线上且与被保护的用电器串联
C．更换灯泡或维修电器前应先断开电源
D．正在充电的电动车着火时直接浇水灭火
【答案】C
【分析】（1）我国家庭电路电压是220V，知道允许通过的最大电流，根据P＝UI计算最大功率；（2）保险丝串联在火线上；（3）更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故；（4）出现电器着火时，首先要断开电源，切不可用水直接浇灭，因为生活用水是导体，会造成触电。
【解答】解：A、标有“220V、10A”的插板上，连接的用电器额定功率之和不应大于P＝UI＝220V×10A＝2200W，故A错误；B、保险丝应串联在火线上，故B错误；C、更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故C正确；D、正在充电的电动车着火时，首先要断开电源，切不可用水直接浇灭，因为生活用水是导体，会造成触电，故D错误。
名师点拨：本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识。
【变式练1】（2023 苏州）图中，将家庭电路补充完整（虚框内一处接保险丝“”，另一处用导线连接）。
【答案】如图所示
【分析】家庭电路中，为了保证安全，开关、保险丝应该安装在火线上，保证断电时切断火线。
【解答】解：家庭电路中，为了保证安全，开关、保险丝应该安装在火线上，保证断电时切断火线。根据灯泡的右侧开关与火线相连，确定上方的导线是火线，保险丝应该安装在火线上。
【变式练2】（2022 邵阳）关于家庭电路和生活用电，下列做法符合安全用电常识的是（　　）
A．湿手拔插头
B．有金属外壳的家用电器，金属外壳必须接地
C．随意靠近高压带电体
D．用铜丝、铁丝代替保险丝
【答案】B
【分析】（1）生活用水是导体，所以不能在电线上晾衣服、用湿布擦拭电器、用湿手按开关和接触电线等；（2）用电器的金属外壳必须接地；（3）安全用电的原则：不接触低压带电体，不靠近高压带电体；高压触电：高压电弧触电、跨步电压触电；（4）家庭电路要安装符合安全要求的保险丝，不能用铁丝或铜丝代替保险丝。
【解答】解：A、生活用水是导体，用湿手拔插头，会使人触电，故A错误；B、有金属外壳的家用电器，金属外壳必须接地，这样可避免因电器漏电时外壳带电，而发生触电事故，故B正确；C、安全用电的原则是：不接触低压带电体，不靠近高压带电体，所以不能随意靠近高压带电体，故C错误；D、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝或铁丝代替保险丝后，就起不到保护作用了，故D错误。
【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，学好电、用好电！
【变式练3】如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
D．开关和灯泡接法正确，开关接在零线上符合安全用电原则
【答案】D
【解答】解：、图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故正确；、图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故正确；、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，危及人身安全，故正确；、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故错误。
模型5 家庭电路中各元件的连接方法
（2023 南充）如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是（　　）
A．带开关的灯泡 B．双孔插座
C．空气开关 D．三孔插座
【答案】A
【分析】（1）空气开关相当于保险丝，应串联在干路中；（2）火线首先进入开关，然后进入灯泡顶端的金属点；零线直接进入螺旋套。火线接在灯泡的顶端，在更换灯泡时，断开开关，切断火线，更安全；（3）两孔插座与其他用电器并联；（4）三孔插座与其他用电器并联，“左零右火上地线”。
【解答】解：A、开关应接在火线上，当开关断开时，能切断火线；若开关接在零线上，开关断开时，灯泡连接着火线，不安全；由图可知，电路中明显的错误是开关接在零线上了、灯泡接在火线上了，即开关和灯泡的连接错误，故A错误；
B、由图知，两孔插座与其他用电器并联，接线是“左零右火”，连接正确，故B正确；
C、空气开关相当于保险丝，应串联在干路中，连接正确，故C正确；
D、三孔插座与其他用电器并联，接线是“左零右火上地线”，连接正确，故D正确。
故选：A。
名师点拨：掌握家庭电路中灯泡、开关、保险丝、两孔插座、三孔插座的接法。属于基础知识考查。
【变式练1】（2022 常德）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（　　）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路中的
【答案】C
【分析】（1）电能表是测量家庭电路中用电器消耗电能的仪表；
（2）根据开关和灯泡的连接方式判定火线和零线；
（3）家庭电路中开关应该接在灯泡与火线之间；
（4）家庭电路中的用电器之间是并联的。
【解答】解：A、电能表是测量家庭电路中用电器消耗电能的仪表，故A错误；B、为了用电的安全，灯泡的开关要控制火线，所以a为火线，b为零线，故B错误；C、家庭电路中控制灯泡的开关应该接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，故C正确；D、电视机与电风扇接入电路时，互不影响，是并联关系，故D错误。
【点评】本题考查了家庭电路的连接方式、电能表的作用，属于基础知识，要掌握。
【变式练2】如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
D．开关和灯泡接法正确，开关接在零线上符合安全用电原则
【答案】D
【解答】解：、图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故正确；、图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故正确；、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，危及人身安全，故正确；、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故D错误。
【变式练3】（2023 长沙）某家庭电路的连接如图所示，下列说法正确的是（　　）
A．a点所在的电源线是零线
B．空气开关只能安装在b点处
C．c点所在的导线与大地相连
D．L1和L2是串联的
【答案】C
【分析】（1）根据开关的连接方式分析导线的类型；在家庭电路中，开关应该接在火线与用电器之间；（2）空气开关应接在火线上；（3）三孔插座的上孔接地线；（4）家庭电路中的用电器是并联的。
【解答】解：A、根据图示可知，灯泡的开关接在了灯泡与a之间，所以a为火线，故A错误；B、为了用电的安全，空气开关应接在火线上，即接在a线上，故B错误；C、三孔插座的上孔接地线，所以c点所在的导线与大地相连，故C正确；D、根据图示可知，L1和L2是并联的，工作时互不影响，故D错误。故选：C。
【点评】本题考查了家庭电路的连接方式，属于基础题。
模型6 触电防护及救援措施
（2023 烟台）防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与　 　相连；家庭电路中，发生触电事故都是人体直接或间接跟 　 　线接触造成的。如果你发现有人触电应立即采取的措施是　　 （选填“切断电源”或“用手拉开触电者”）。
【答案】地线；火；切断电源。
【分析】（1）电冰箱属于金属外壳用电器，将电冰箱的三脚插头插入三孔插座中，使得用电器的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生；
（2）触电的实质是当有一定大小的电流通过人体，就会引起人体触电；
（3）发现有人触电，首先切断电源，再实行救援措施。
【解答】解：（1）将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的地线相连，防止发生触电事故；
（2）家庭电路中，发生触电事故都是人体直接或间接跟火线接触造成的；
（3）发现有人触电时，用手去拉触电者时，救人者也会触电，应先切断电源，然后进行抢救。
【变式练1】（2023 大庆）下列关于家庭安全用电的说法正确的是（　　）
A．用测电笔时，手指可以触碰金属体笔尖
B．正在使用的家用电器失火时，可直接用水浇灭
C．对人而言低于220V的电压都安全
D．用电器的金属外壳接地是为了防止发生触电事故
【答案】D
【分析】（1）使用测电笔时，手指不能接触笔尖金属体，必须接触笔尾金属体。
（2）家用电器失火时，不能用水浇灭。
（3）对人体而言，不高于36V的电压是安全的。
（4）带金属外壳的家用电器要接地。
【解答】解：A、用测电笔时，手指不可以触碰金属体笔尖，故A错误；B、生活用水是导体，家用电器失火时，不能用水浇灭，故B错误；C、对人体而言，不高于36V的电压是安全的，故C错误；D、用电器的金属外壳接地是为了防止发生触电事故，故D正确。
【点评】本题主要考查的是安全用电的基本常识和测电笔的使用方法，属于基础性题目。
【变式练2】（2023 攀枝花）某学校举办的安全用电知识“对”、“错”抢答比赛中，下列选项应抢答“对”的是（　　）
A．更换灯泡前要先切断电源
B．空气开关跳闸后，应立即合上
C．用湿布擦正在发光的台灯
D．有人触电时，应立即用手去拉触电者
【答案】A
【分析】（1）更换电器时，要断开开关；（2）空气开关跳闸后，要检查线路；（3）水能导电，不能用湿布接触正在工作的用电器；（4）人能导电，不能接触触电者。
【解答】解：A、更换灯泡前要先切断电源，故A正确；B、空气开关跳闸后，不能立即合上，要检查线路，故B错误；C、不能用湿布擦正在发光的台灯，因为水会导电，故C错误；D、有人触电时，不能用手去拉触电者，因为人会导电，故D错误。
【变式练3】（2022 新疆）根据电工手册可知，通过人体的电流与通电时间的乘积大于30mA s时，会对人体产生致命危险。下列4组通过人体的电流和通电时间中，会对人体产生致命危险的是（　　）
A．30mA 0.5s B．20mA 1.2s C．25mA 2.0s D．35mA 0.2s
【答案】C
【分析】分别得出电流与通电时间的乘积，与30mA s比较大小即可得出答案。
【解答】解：得出电流与通电时间的乘积，分别为：A、30mA×0.5s＝15mA s，B、20mA×1.2s＝24mA s，C、25mA×2.0s＝50mA s，D、35mA×0.2s＝7mA s。故C中电流与通电时间的乘积大于30mA s，会对人体产生致命危险。故选C。
【点评】本题考查触电危害等知识，难度较小。
模型7 安全用电的原则
（2023 呼和浩特）电与人类的生活息息相关。安全用电是每个公民必备的素养。家庭电路中的安全用电问题，下列说法正确的是（　　）
A．电路发生故障时，零线可能致人触电
B．人只要不接触带电体，就不会触电
C．更换灯泡，不需要断开电源
D．空气开关跳闸，一定是发生了短路，应立即重新合上开关
【答案】A
【分析】（1）电路故障有断路和短路两种，零线和火线可能会连通；
（2）安全用电的原则是不接触低压带电体，不靠近高压带电体；
（3）更换灯泡时需要断开电源开关；
（4）造成家庭电路电流过大的原因有短路或总功率过大。
【解答】解：A、电路发生故障时，零线和火线可能会连通，零线可能致人触电，故A正确；B、安全用电的原则是不接触低压带电体，不靠近高压带电体，所以人不接触带电体，也可能会触电，故B错误；C、为了防止触电，更换灯泡时需要断开电源开关，故C错误；D、空气开关跳闸说明电流过大，造成电流过大的原因可能是短路，也可能是用电器的总功率过大，因此要检查电路，电路无问题后再重新合上，故D错误。
名师点拨：此题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，不能违反。
【变式练1】（2023 青岛）“生命宝贵，安全第一”是同学们应具有的安全意识。下列做法不符合安全用电原则的是（　　）
A．连接家庭电路时，开关接在火线和用电器之间
B．若家用电器着火，先切断电源，再用灭火器灭火
C．使用试电笔时，手指按住笔尾金属体
D．更换灯泡时，没有断开电源开关
【答案】D
【分析】（1）开关控制家用电器时，开关和用电器之间是串联的，并且接在火线上，断开开关时，切断火线，防止发生触电事故；
（2）若家用电器着火，先切断电源，再用灭火器灭火；
（3）使用试电笔时，手指按住笔尾金属体；
（4）更换灯泡时，需断开电源开关。
【解答】解：A、控制家用电器的开关必须接在火线和用电器之间，断开开关，切断火线，防止触电事故，故A符合安全用电原则；B、若家用电器着火，先切断电源，再用灭火器灭火，故B符合安全用电原则；C、使用试电笔时，手指按住笔尾金属体，故C符合安全用电原则；D、更换灯泡时，需断开电源开关，故D不符合安全用电原则。
【点评】本题考查的是日常生活中的一些安全用电常识，与学生生活联系密切，体现了物理知识和生活的联系。
【变式练2】（2023 雅安）“珍爱生命，安全用电”。关于安全用电，下列说法正确的是（　　）
A．发现有人触电，应立即用手将其拉开
B．家用电器着火时，可以直接用水浇灭
C．家庭电路中，必须安装空气开关等保险装置
D．可以在未断开开关的情况下更换灯泡
【答案】C
【分析】（1）人是导体，发现有人触电，不能用手拉，否则施救者触电；
（2）生活用水是导体；
（3）为防止家庭电路电流过大出现危险，在家庭电路中应安装保险丝或空气开关，电流过大时切断电路，保证安全；
（4）在检修电路、更换灯泡时，首先切断电源，再维修更换。
【解答】解：A、发现有人触电后，因人体是导体，直接用手拉触电者，可能使救助者间接触电事故，故A错；B、生活用水是导体，用电器或电线失火时，用水去灭火，电流将会沿着水传向救火者，造成间接触电事故，故B错误；C、为了防止家庭电路中电流过大出现危险，在家庭电路中必须安装保险丝或空气开关，确保电路中电流过大时切断电路，有效的避免一些用电事故，故C正确；D、在检修电路、更换灯泡时，首先要切断电源，再维修更换，如果没有断开电源进行维修更换，易引发触电事故，故D错误。
【点评】此题考查家庭电路的连接和安全用电常识，既考查了物理知识，在生活中又具有现实意义。
【变式练3】（2022 长沙）下列行为符合安全用电原则的是（　　）
A．用湿手按开关
B．检修电路前断开总开关
C．雷雨天在大树下躲雨
D．同一插线板上同时插多个大功率用电器
【答案】B
【分析】（1）生活用水、湿物体是导体，接触带电体容易发生触电；
（2）在检修电路时，要先切断电源；
（3）雷电容易通过地面上尖端的突起物放电；
（4）多孔插座各用电器也是并联的，若电路中的总功率过大，会使电路中的电流过大。
【解答】解：A、生活用水是电的导体，湿手按开关，易发生触电事故，故A错误；B、检修电路前时，断开总开关，可以避免触电事故的发生，故B正确；C、大树是尖端物体，雷电容易通过大树的尖端放电，因此雷雨天在树下躲雨很危险，故C错误；D、多个大功率用电器同时使用一个插座，会使干路中的电流过大，会出现危险，故D错误。
【点评】本题考查了安全用电的常识，属于基础知识在日常生活中一定要养成安全用电的习惯。
模型8 家庭电路的连线作图
（2023 鞍山）在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）
【答案】如图所示
【分析】对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上，通过开关进灯头”。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【解答】解：安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线；由图知，第二根导线与三孔插座的左孔连接，该导线是零线，三根电线从上到下依次为火线、零线和地线；三孔插座的右孔通过保险丝连接火线；灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。
名师点拨：掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
【变式练1】（2023 宿迁）请用笔画线表示导线，将图中的螺丝口电灯、开关和插座接入家庭电路中。
【答案】如图所示
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【解答】解：首先辨别上面三根线地线、火线、零线。
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如答案图所示。
【点评】本题考查了家庭电路的连接，掌握家庭电路的灯泡、开关、三孔插座的接法，同时考虑使用性和安全性。
【变式练2】（2023 通辽）如图所示，只闭合开关S1，风扇M和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇M都工作，请按要求把电路连接完整。
【答案】如图所示
【分析】先分析题意，得出灯泡、电风扇的连接方式，以及两个开关的位置，据此连接电路，注意开关要接在火线和用电器之间。
【解答】解：只闭合开关S1，风扇M和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇M都工作，这说明该电路为并联电路，开关S1在支路中控制灯泡，开关S2在干路中。
【点评】本题考查了电路的连接，分析题意确定两个开关的位置是关键。
【变式练3】（2022 兰州）如图甲是宾馆床头柜上开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关。在图乙中将电路图连接完整，要求符合安全用电原则。
【答案】如图所示
【分析】灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡；S2为单独控制电视插座的开关，则S2应与电视插座串联；
【解答】解：火线先进台灯的开关，然后变阻器与灯泡串联，而零线直接接在灯泡上；开关S2应与插座串联，开关S2接在火线上，电视插座的上端直接接在零线上。
【点评】本题考查了家庭电路的连接，要掌握灯泡、开关、插座的接法，掌握安全用电的原则。
