成都理工大学 旅游与城乡规划学院
总体布局图的绘制
总体布局图的绘制
基础底图要素
结构布局的专题要素

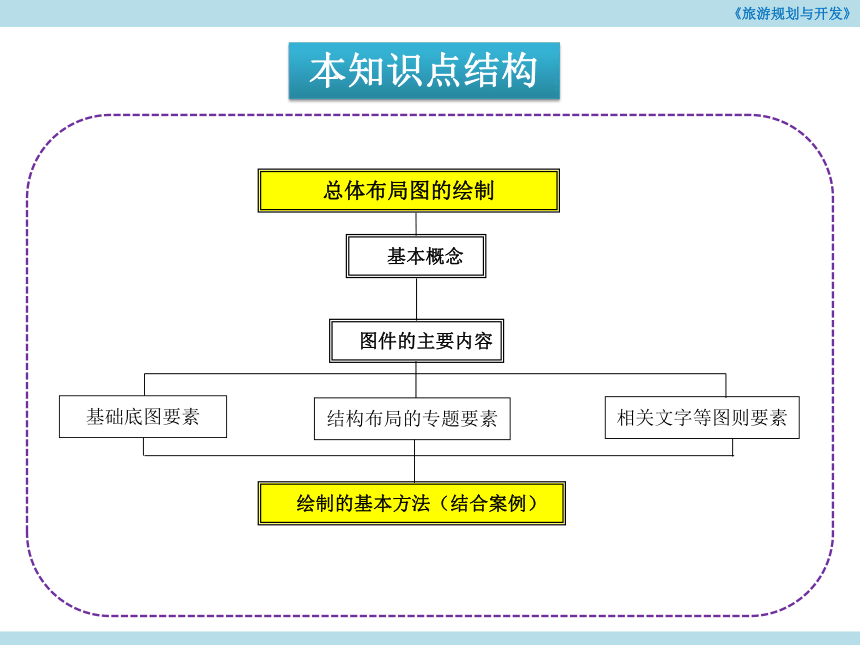

本知识点结构
基本概念
图件的主要内容
相关文字等图则要素
绘制的基本方法（结合案例）
一、基本概念
先来观察几张总体布局图

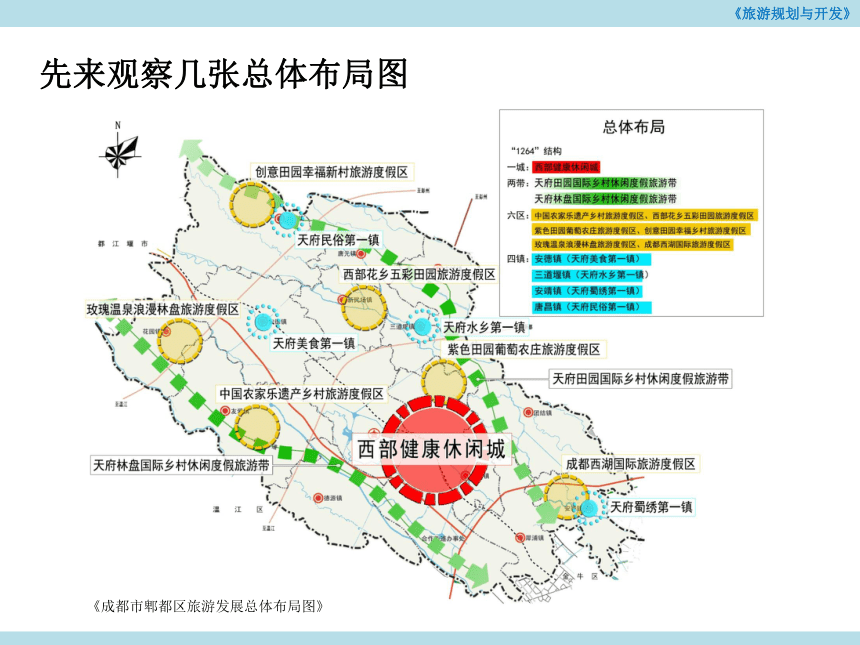

《成都市郫都区旅游发展总体布局图》

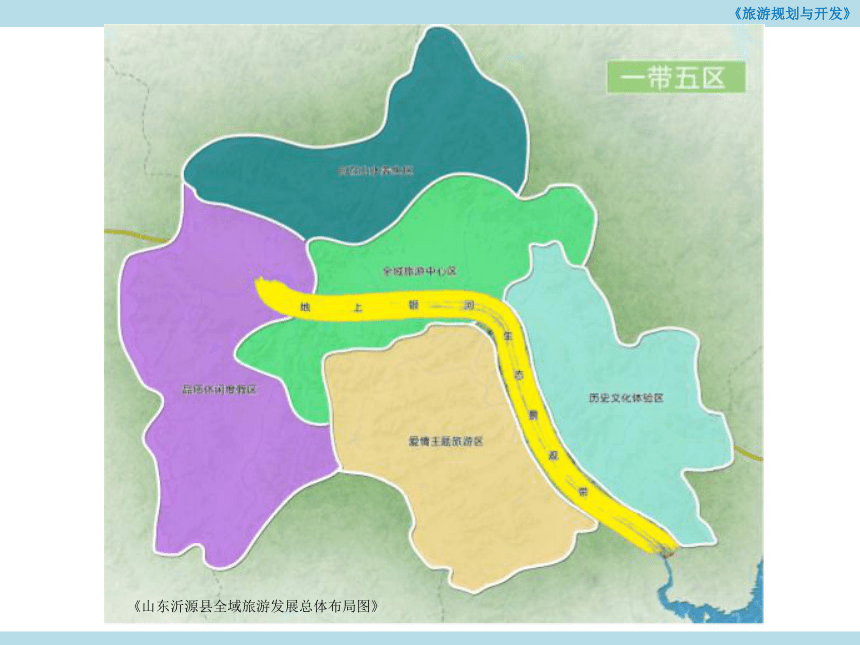

《山东沂源县全域旅游发展总体布局图》

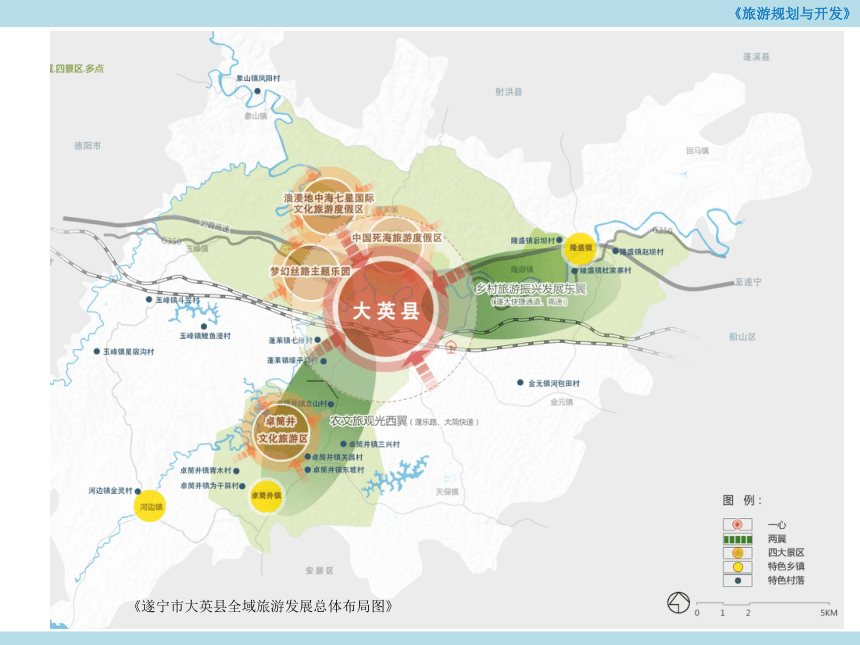

《遂宁市大英县全域旅游发展总体布局图》

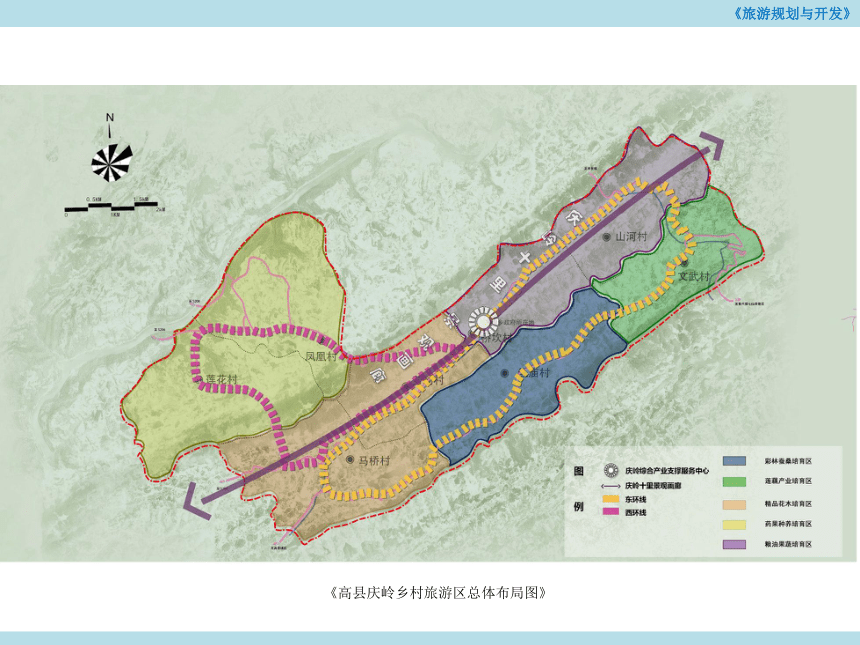

《高县庆岭乡村旅游区总体布局图》

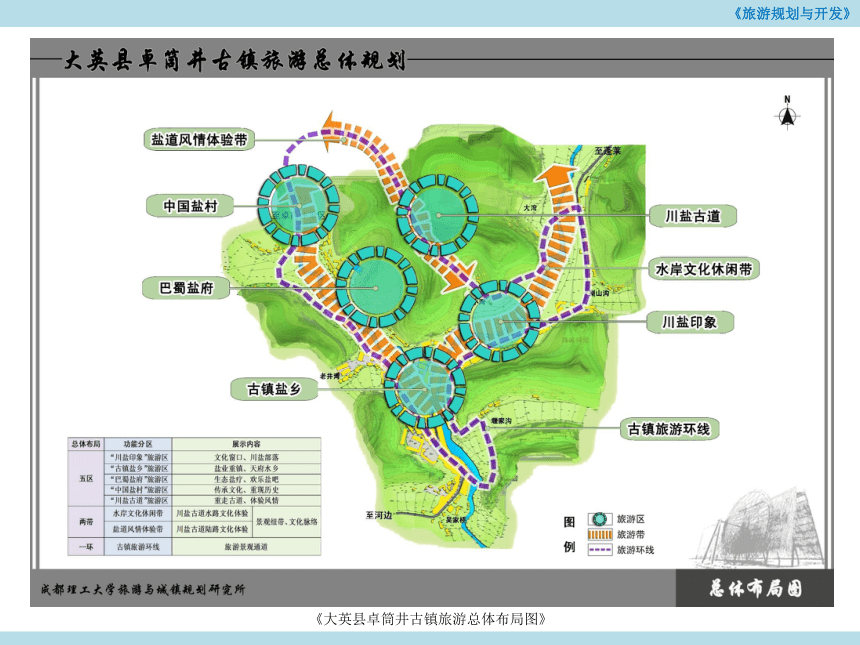

《大英县卓筒井古镇旅游总体布局图》
以上总体布局图的共同特征是什么？
点：通常用来表达规划区旅游发展中重要的城、镇、村、中心等空间节点；
线：通常用来表达规划区旅游发展中廊、轴、环、带等空间线状特征；
面：通常用来表达规划区旅游发展中组团、功能区、片区、翼等空间斑块面状特征。
以上图件主要都是通过三个基本图形要素来表达旅游发展的空间布局和结构特征。
二、图件的主要内容
（1）规划区的相关底图要素
（2）表达空间布局和结构特征的专题要素
（3）相关文字说明等图则要素
底图要素包括：规划区内重要的地理要素、道路交通现状、水文要素、行政区划、重要地名等等。
专题要素：表达空间布局和结构特征的图形要素
图则要素包括：比例尺、图名、指北针、文字说明、规划单位及日期、图框等等。
三、专题要素的基本绘制方法
结合案例：《南充嘉陵江流域旅游发展总体规划修编（2013-2020）》
——旅游发展总体布局图
使用的绘图软件：Photoshop CS6
如何绘制“一带”
1、首先使用钢笔工具，沿嘉陵江主干流的走向，绘制嘉陵江沿江休闲旅游带的基本路径；
2、打开画笔工具，设置画笔颜色、大小和样式；
3、打开图层控制面板，新建图层，命名为“一带”，在该图层中用设置好的画笔描边嘉陵江沿江休闲旅游带的基本路径。
具体操作步骤如以下视频：
绘制好的“一带”
如何绘制“三城”
1、首先，新建图层，命名为“三城”，并选中该图层，使其为当前编辑图层；
2、然后，使用椭圆形选框工具绘制一个正圆选框，再使用油漆桶工具对该选框进行填充；填充完成后，可以利用图层控制面板右上角的透明度选项，调节填充颜色的透明度；
3、然后，使用选择菜单下“修改”中的扩展选项，对以上正圆的选框再进行扩展，形成一个更大的同心圆选框；
4、使用编辑菜单下的描边选项，对上述正圆选框进行描边；
5、最后，将第一个正圆选框填充的图形和第二个正圆选框描边的图形组合在一起，共同表示“城”的概念；并通过复制、粘贴的方法，复制出三个一模一样的表示“城”的组合图形。
具体操作步骤如以下视频：
绘制好的“三城”
如何绘制“六区”
1、首先，新建图层，命名为“六区”，并选中该图层，使其为当前编辑图层；
2、使用椭圆形选框工具绘制一个正圆选框，再使用编辑菜单下的描边选项，对该正圆选框进行描边；
3、然后，再通过选择菜单中的修改选项扩大该正圆选区，形成一个更大的同心圆选框，并把该选框转化为路径；
4、选择画笔工具，设置画笔的笔尖形状、粗细、样式等等；用该画笔对上述正圆路径进行描边；
5、最后，将这两个正圆选框描边的图形组合在一起，共同表示“旅游区”的概念；并通过复制、粘贴的方法，复制出六个一模一样的表示“旅游区”的组合图形。
具体操作步骤如以下视频：
绘制好的“六区”
总体布局图是旅游发展规划编制中必不可少的一张图件。该图幅是用来宏观表达规划区内旅游发展总体空间布局和结构特征的专题地图。该图件主要通过点、线、面三个基本图形要素来表达规划区的旅游发展空间布局和结构特征。而点、线、面的表达样式可根据每个规划的具体情况进行设计和选择。
小结
谢谢观看！
