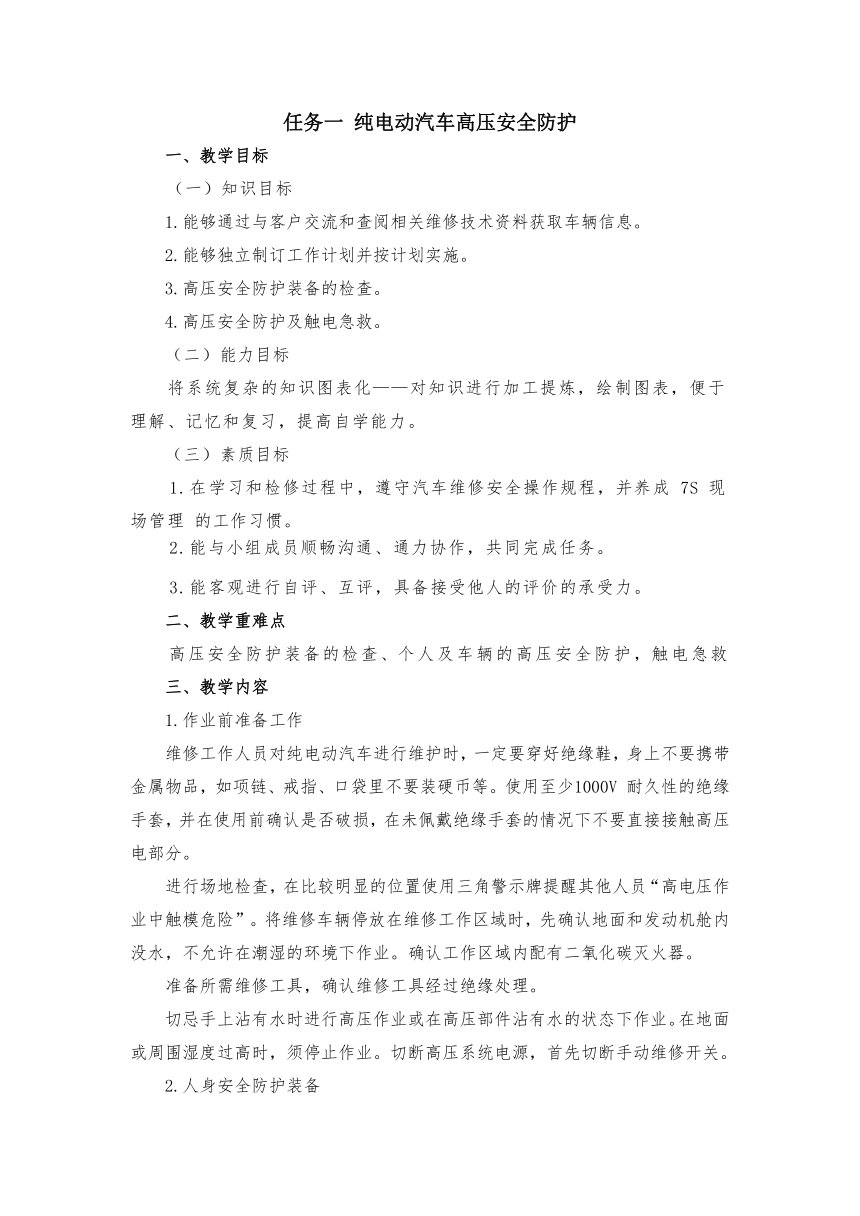

任务一 纯电动汽车高压安全防护
教学目标
知识目标
1.能够通过与客户交流和查阅相关维修技术资料获取车辆信息。
2.能够独立制订工作计划并按计划实施。
3.高压安全防护装备的检查。
4.高压安全防护及触电急救。
能力目标
将系统复杂的知识图表化——对知识进行加工提炼，绘制图表，便于理解、记忆和复习，提高自学能力。
素质目标
1.在学习和检修过程中，遵守汽车维修安全操作规程，并养成 7S 现场管理 的工作习惯。
2.能与小组成员顺畅沟通、通力协作，共同完成任务。
3.能客观进行自评、互评，具备接受他人的评价的承受力。
教学重难点
高压安全防护装备的检查、个人及车辆的高压安全防护，触电急救
教学内容
1.作业前准备工作
维修工作人员对纯电动汽车进行维护时，一定要穿好绝缘鞋，身上不要携带金属物品，如项链、戒指、口袋里不要装硬币等。使用至少1000V 耐久性的绝缘手套，并在使用前确认是否破损，在未佩戴绝缘手套的情况下不要直接接触高压电部分。
进行场地检查，在比较明显的位置使用三角警示牌提醒其他人员“高电压作业中触模危险”。将维修车辆停放在维修工作区域时，先确认地面和发动机舱内没水，不允许在潮湿的环境下作业。确认工作区域内配有二氧化碳灭火器。
准备所需维修工具，确认维修工具经过绝缘处理。
切忌手上沾有水时进行高压作业或在高压部件沾有水的状态下作业。在地面或周围湿度过高时，须停止作业。切断高压系统电源，首先切断手动维修开关。
2.人身安全防护装备

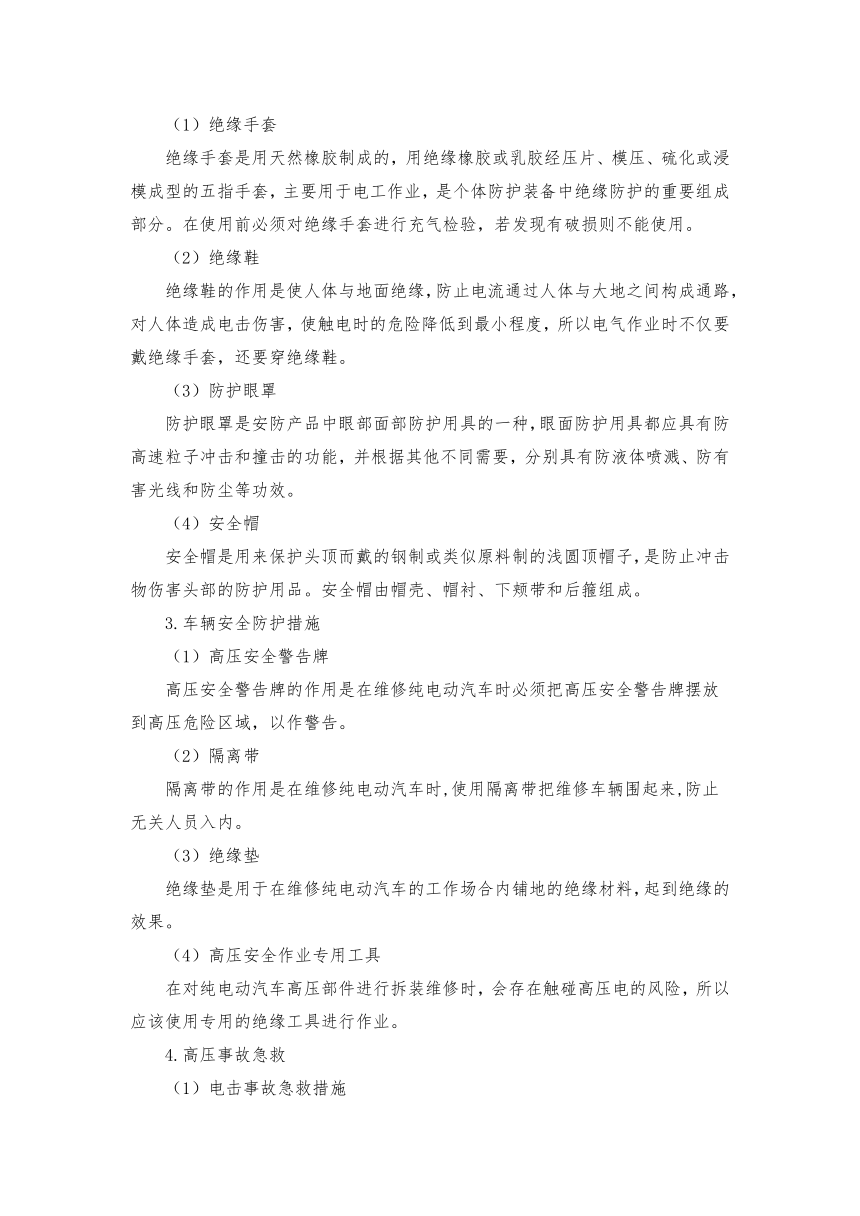

（1）绝缘手套
绝缘手套是用天然橡胶制成的，用绝缘橡胶或乳胶经压片、模压、硫化或浸模成型的五指手套，主要用于电工作业，是个体防护装备中绝缘防护的重要组成部分。在使用前必须对绝缘手套进行充气检验，若发现有破损则不能使用。
（2）绝缘鞋
绝缘鞋的作用是使人体与地面绝缘，防止电流通过人体与大地之间构成通路，对人体造成电击伤害，使触电时的危险降低到最小程度，所以电气作业时不仅要戴绝缘手套，还要穿绝缘鞋。
（3）防护眼罩
防护眼罩是安防产品中眼部面部防护用具的一种，眼面防护用具都应具有防高速粒子冲击和撞击的功能，并根据其他不同需要，分别具有防液体喷溅、防有害光线和防尘等功效。
（4）安全帽
安全帽是用来保护头顶而戴的钢制或类似原料制的浅圆顶帽子，是防止冲击物伤害头部的防护用品。安全帽由帽壳、帽衬、下颊带和后箍组成。
3.车辆安全防护措施
（1）高压安全警告牌
高压安全警告牌的作用是在维修纯电动汽车时必须把高压安全警告牌摆放到高压危险区域，以作警告。
（2）隔离带
隔离带的作用是在维修纯电动汽车时,使用隔离带把维修车辆围起来,防止无关人员入内。
（3）绝缘垫
绝缘垫是用于在维修纯电动汽车的工作场合内铺地的绝缘材料，起到绝缘的效果。
（4）高压安全作业专用工具
在对纯电动汽车高压部件进行拆装维修时，会存在触碰高压电的风险，所以应该使用专用的绝缘工具进行作业。
4.高压事故急救
（1）电击事故急救措施
1）胸外按压
按压时肘应伸直，依靠肩和背部力量，按压和放松时间大致相等。
按压位置在胸骨下1/2中部，按压频率至少为100 次/分。
保证每次按压后胸部回弹，尽可能减少按压的中断。
成人胸骨应按下4-5厘米，儿童和婴儿的按压幅度至少为胸部前后径的三分之一。
2）人工呼吸
保持开放气道的同时进行人工呼吸。
每次人工呼吸时间大于1秒钟。
胸外按压与人工呼吸按照30:2进行（胸外按压30次，人工呼吸2次的比例）。
（2）高压电池事故急救措施
纯电动汽车高压电池起火时，请根据实际情况，进行下列操作。
1）将车辆退电至 OFF 挡，并在条件允许情况下断开 12V 蓄电池。
2）断开维修开关。
3）就近寻找灭火器（请勿使用水基型灭火器）。
4）如果车辆起火，火势较小较慢，请使用干粉灭火器灭火，并立即拨打求救电话。
5）如果火势较大，发展较快，请立即远离车辆，拨打火警电话等待救援。
四、工作页
任务工单
任务名称 高压安全防护 学生姓名 学生班级
实习设备 新能源纯电动汽车、电动汽车诊断仪、该车型维修手册、车内三件套，翼子板布、人身安全防护装备 实训场地 新能源纯电动汽车实训室
实训任务描述 现在你就是4S店的一名新能源纯电动汽车的保养维修人员，需要对车辆进行进行常规检查，需要对车辆进行防护套装的安装和高压绝缘装备的检查及穿戴。
任务的目的 以任务来引导学生，让学生能够对车内三件套和车辆的翼子板布进行正确的安装；让学生在使用人身安全防护装备时，能正确检查及穿戴人身安全防护装备
一、找出正确的答案
1、以下关于绝缘手套的说法正确的是（ ）
A绝缘手套是用绝缘乳胶加工而成
B作业时无须把衣袖口套入筒口
C使用后，用湿毛巾将脏污擦掉并直接撒上滑石粉
D绝缘手套使用前需进行充气检验
2、以下关于防护眼罩的说法正确的是（ )。
A.具有防高速粒子冲击和撞击的功能
B.具有防液体喷溅的功效
C.具有防有害光线的功效
D.不需要防尘
二、实施
同学们根据学习的实训内容，自己完成组内分工合作，共同来完成实训任务。
职务 姓名 工作内容
组长
组员
三、任务实施
1、车辆高压安全防护
①铺设车内三件套。
②铺设绝缘垫并将车辆停放在绝缘垫上。
③放置高压警示牌，设置车辆防护区域
④打开前舱盖，铺设翼子板布。
2、个人安全防护
①检查护目镜有无破损、油污，穿戴好。
②检查安全帽有无破损、油污，穿戴好。
③检查绝缘手套有无破损、油污，穿戴好。
④检查绝缘鞋有无破损、油污，穿戴好。
触电急救措施练习
①胸外按压
②人工呼吸
四、小组间相互检查
实训任务完成后，各个小组间相互检查是否有缺陷遗漏。
1、任务实施过程中是否有遗漏 。
2、是否注意操作安全 。
3、是否按照流程操作 。
4、设备、装备及场地是否恢复 。
五、检查与评估
评价指标 评分标准 组内评价 各组互评 教师评价
自学能力 学习能力 （40%） 课前预习（10分） 完成课前预习得6分；未完成不得分
预习内容讲述，讲述完全得4分，不完全按照描述内容酌情给分
课堂学习情况（30分） 按时出勤（3分） 依据课堂具体表现酌情给分
工装整齐（3分）
课堂纪律（6分）
课堂参与（9分）
团队协作（9分）
专业能力 实操能力 5S管理 （60%） 任务方案（10分） 依据小组拟定的任务方案科学性、规范性和实操性来给分：优秀9~10分，良好7~8分，一般4~6分，不合格0~3分
实操步骤（30分） 纯电动汽车高压安全防护（10分） 依据小组在实施该步骤时规范性和安全性来给分：优秀9~10分，良好7~8分，一般4~6分，不合格0~3分
个人安全防护（10分） 依据小组在实施该步骤时规范性和安全性来给分：优秀9~10分，良好7~8分，一般4~6分，不合格0~3分
触电急救（10分） 依据小组在实施该步骤时规范性和安全性来给分：优秀9~10分，良好7~8分，一般4~6分，不合格0~3分
完成结果（10分） 依据任务工单整体完成性来给分：优秀9~10分，良好7~8分，一般4~6分，不合格0~3分
5S管理（10分） 完成5S管理每一方面得2分，共10分
本次得分
最终得分 （组内评价30%+各组互评30%+教师评价40%）
