任务十二 整车控制系统综合故障诊断与维修
目录content
01
任务导入
02
故障验证
03
故障排除
04
实践操作
01
任务导入

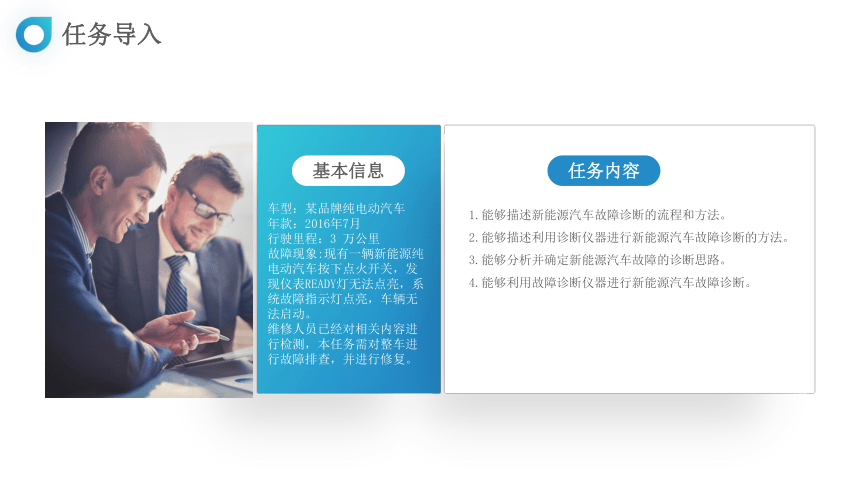

任务导入
车型：某品牌纯电动汽车
年款：2016年7月
行驶里程：3 万公里
故障现象:现有一辆新能源纯电动汽车按下点火开关，发现仪表READY灯无法点亮，系统故障指示灯点亮，车辆无法启动。
维修人员已经对相关内容进行检测，本任务需对整车进行故障排查，并进行修复。
基本信息
1.能够描述新能源汽车故障诊断的流程和方法。
2.能够描述利用诊断仪器进行新能源汽车故障诊断的方法。
3.能够分析并确定新能源汽车故障的诊断思路。
4.能够利用故障诊断仪器进行新能源汽车故障诊断。
任务内容
安全注意事项
维修操作人员应按规定穿戴工装，进入车间前应脱掉全部配饰；
举升机应按标准使用方法进行操作，并时刻注意安全；
严格遵守高压安全操作流程，穿戴高压安全防护装备，使用高压防护配套设施；
对高压部件进行作业前，必须确保高压电被切断；
操作过程中应做到现场6S管理。
安全作业规范
人身安全防护装备
绝缘装备和必要的安全装备，能够有效的保护维修人员的人身安全。
车辆安全防护措施
维修过程中提供安全的维修环境，有效减少维修过程可能存在的安全隐患
作业前准备工作
维修人员如果不遵守安全作业要求，将导致非常严重性的伤害，甚至能够危害到维修人员的生命安全。
高压事故急救
发生危险后可以及时对伤患进行必要抢救，降低事故风险。
02
故障验证
车辆安全防护措施
1.仪表指示灯读取
纯电动汽车出现故障后，首先要打开电门开关，观察仪表指示灯点亮情况，仪表盘内的指示灯分为两类，一类是功能指示灯，一类是故障报警灯，不同于常规燃油汽车，纯电动汽车有其独有的故障报警灯。
车辆READY灯不点亮，说明车辆不上高压电。仪表上系统故障灯、动力电池系统故障灯、动力电池断开故障灯、蓄电池故障灯、驱动电机故障灯等故障灯均点亮。
故障验证
通过诊断仪显示内容可知，诊断仪读取不到整车控制器的信息，初步判断故障为整车控制器不工作造成的。
关闭车辆启动开关
连接车辆与诊断仪
读取故障码
2.读取故障码
故障诊断仪的功能：用来检测纯电动汽车性能、诊断车辆是否存在故障的专用设备。
诊断仪在车辆出现故障时，可以用来连接车辆，读取故障码和数据流，锁定车辆故障的大概范围。
03
故障排除
VCU排故流程
1.查询电路图
诊断仪读取整车控制器信息失败,故障的可能原因与整车控制器有关。
首先找到维修手册，找到与VCU相关的电路图。
2.整车控制器故障诊断方法
04
实践操作
谢 谢 观 看
