任务八 纯电动汽车绝缘故障诊断与维修
目录content
01
任务导入
02
理论知识
03
实践操作
01
任务导入
任务导入

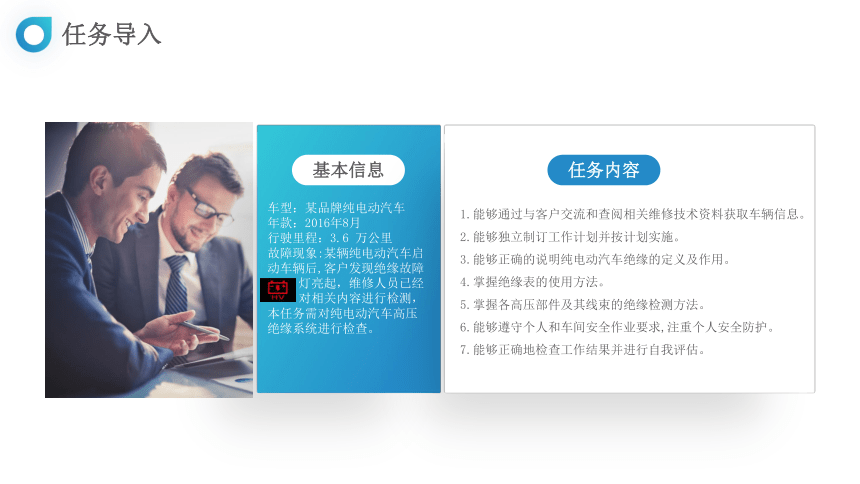

车型：某品牌纯电动汽车
年款：2016年8月
行驶里程：3.6 万公里
故障现象:某辆纯电动汽车启动车辆后,客户发现绝缘故障
灯亮起，维修人员已经
对相关内容进行检测，本任务需对纯电动汽车高压绝缘系统进行检查。
基本信息
1.能够通过与客户交流和查阅相关维修技术资料获取车辆信息。
2.能够独立制订工作计划并按计划实施。
3.能够正确的说明纯电动汽车绝缘的定义及作用。
4.掌握绝缘表的使用方法。
5.掌握各高压部件及其线束的绝缘检测方法。
6.能够遵守个人和车间安全作业要求,注重个人安全防护。
7.能够正确地检查工作结果并进行自我评估。
任务内容
安全注意事项
维修操作人员应按规定穿戴工装，进入车间前应脱掉全部配饰；
举升机应按标准使用方法进行操作，并时刻注意安全；
严格遵守高压安全操作流程，穿戴高压安全防护装备，使用高压防护配套设施；
对高压部件进行作业前，必须确保高压电被切断；
操作过程中应做到现场6S管理。
安全作业规范
人身安全防护装备
绝缘装备和必要的安全装备，能够有效的保护维修人员的人身安全。
车辆安全防护措施
维修过程中提供安全的维修环境，有效减少维修过程可能存在的安全隐患
作业前准备工作
维修人员如果不遵守安全作业要求，将导致非常严重性的伤害，甚至能够危害到维修人员的生命安全。
高压事故急救
发生危险后可以及时对伤患进行必要抢救，降低事故风险。
02
理论知识

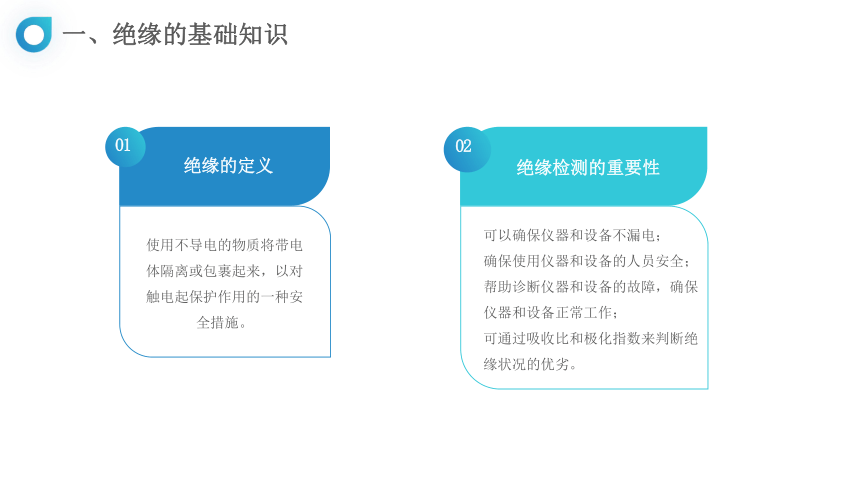

一、绝缘的基础知识
使用不导电的物质将带电体隔离或包裹起来，以对触电起保护作用的一种安全措施。
绝缘的定义
01
可以确保仪器和设备不漏电；
确保使用仪器和设备的人员安全；
帮助诊断仪器和设备的故障，确保
仪器和设备正常工作；
可通过吸收比和极化指数来判断绝
缘状况的优劣。
绝缘检测的重要性
02
二、绝缘表
1.绝缘表的定义
绝缘表是技术人员通过对导体、电气零件、电路进行绝缘电阻测试来达到：验证电气设备的质量、确保设备满足规程和标准、确定设备性能随时间的变化、确定故障原因的一种功能仪器。
绝缘表
二、绝缘表
2.绝缘表的使用方法
（1）首先将测试探头插入正负极输入端子。
（2）将旋钮转至 INSULATION 位置。
（3）按 RANGE 键选择电压，开机默认为 500V 挡。
（4）将探头与待测电路进行连接，按下 TEST 键，主显示位置上以 MΩ或 GΩ为单位显示绝缘电阻。
（5）关闭时，只需将旋钮旋至 OFF 挡位置即可。
按照上述绝缘表的使用方法，将下边左侧流程图步骤与右侧图片中相应的“○”进行连接，完成连线（第一步已经给出）。
3.绝缘表的校对方法
在使用绝缘表前，准备一个绝缘垫，用绝缘表分别测量绝缘垫四个角的绝缘值并记录，若每次的测量值均相等，说明绝缘表正常，可以进行绝缘检测，反之则不正常，应更换新的绝缘表。
三、绝缘的检测
PDU 的绝缘检测
PDU 的绝缘检测共分为 5 大部分，分别为 PTC 插头绝缘检测、慢充线束插头绝缘检测、压缩机插头绝缘检测、快充线束插头绝缘检测、直流母线插头绝缘检测
三、绝缘的检测
高压线束的绝缘检测
高压线束的绝缘检测需分别检测慢充线束、快充线束、直流母线、PTC 插接器、压缩机插接器的正负极绝缘阻值，绝缘阻值应≥500MΩ
三、绝缘的检测
驱动电机的绝缘检测
驱动电机 U、V、W 相与车身（外壳）的绝缘电阻≥500MΩ
三、绝缘的检测
空调压缩机的绝缘检测
当空调压缩机内注入冷冻机油和制冷剂后，空调压缩机正负极对车身（外壳）的绝缘电阻≥5MΩ；清空空调压缩机内部的冷冻机油后，空调压缩机正负极对车身外壳的绝缘电阻≥50MΩ。
