任务一 纯电动汽车高压安全防护
目录content
01
安全作业规范
02
任务实施
03
小组间相互检查
04
检查与评估
01
安全作业规范

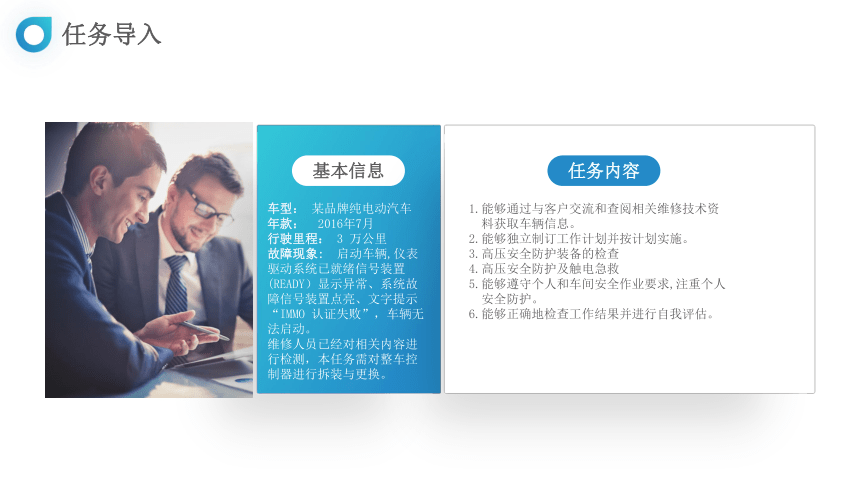

任务导入
车型： 某品牌纯电动汽车
年款： 2016年7月
行驶里程： 3 万公里
故障现象: 启动车辆,仪表驱动系统已就绪信号装置(READY）显示异常、系统故障信号装置点亮、文字提示“IMMO 认证失败”，车辆无法启动。
维修人员已经对相关内容进行检测，本任务需对整车控制器进行拆装与更换。
基本信息
1.能够通过与客户交流和查阅相关维修技术资
料获取车辆信息。
2.能够独立制订工作计划并按计划实施。
3.高压安全防护装备的检查
4.高压安全防护及触电急救
5.能够遵守个人和车间安全作业要求,注重个人
安全防护。
6.能够正确地检查工作结果并进行自我评估。
任务内容
安全注意事项
维修操作人员应按规定穿戴工装，进入车间前应脱掉全部配饰；
举升机应按标准使用方法进行操作，并时刻注意安全；
严格遵守高压安全操作流程，穿戴高压安全防护装备，使用高压防护配套设施；
对高压部件进行作业前，必须确保高压电被切断；
操作过程中应做到现场6S管理。
安全作业规范
人身安全防护装备
绝缘装备和必要的安全装备，能够有效的保护维修人员的人身安全。
车辆安全防护措施
维修过程中提供安全的维修环境，有效减少维修过程可能存在的安全隐患
作业前准备工作
维修人员如果不遵守安全作业要求，将导致非常严重性的伤害，甚至能够危害到维修人员的生命安全。
高压事故急救
发生危险后可以及时对伤患进行必要抢救，降低事故风险。

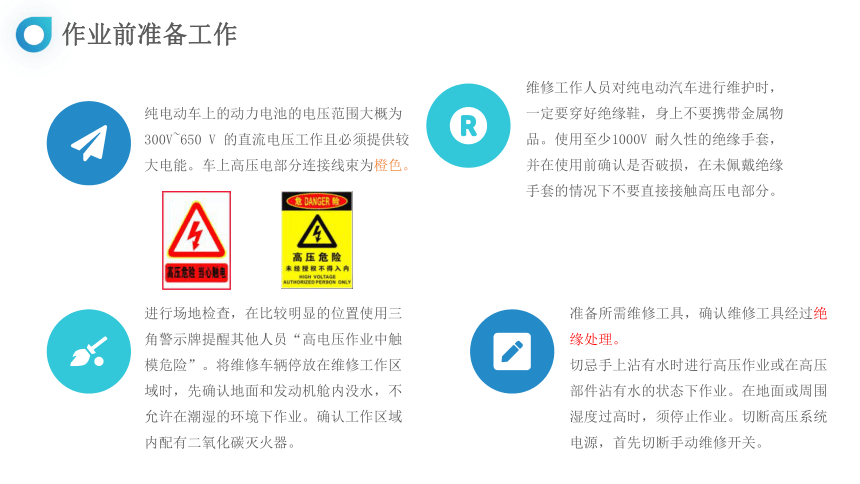

作业前准备工作
维修工作人员对纯电动汽车进行维护时，一定要穿好绝缘鞋，身上不要携带金属物品。使用至少1000V 耐久性的绝缘手套，并在使用前确认是否破损，在未佩戴绝缘手套的情况下不要直接接触高压电部分。
准备所需维修工具，确认维修工具经过绝缘处理。
切忌手上沾有水时进行高压作业或在高压部件沾有水的状态下作业。在地面或周围湿度过高时，须停止作业。切断高压系统电源，首先切断手动维修开关。
纯电动车上的动力电池的电压范围大概为300V~650 V 的直流电压工作且必须提供较大电能。车上高压电部分连接线束为橙色。
进行场地检查，在比较明显的位置使用三角警示牌提醒其他人员“高电压作业中触模危险”。将维修车辆停放在维修工作区域时，先确认地面和发动机舱内没水，不允许在潮湿的环境下作业。确认工作区域内配有二氧化碳灭火器。

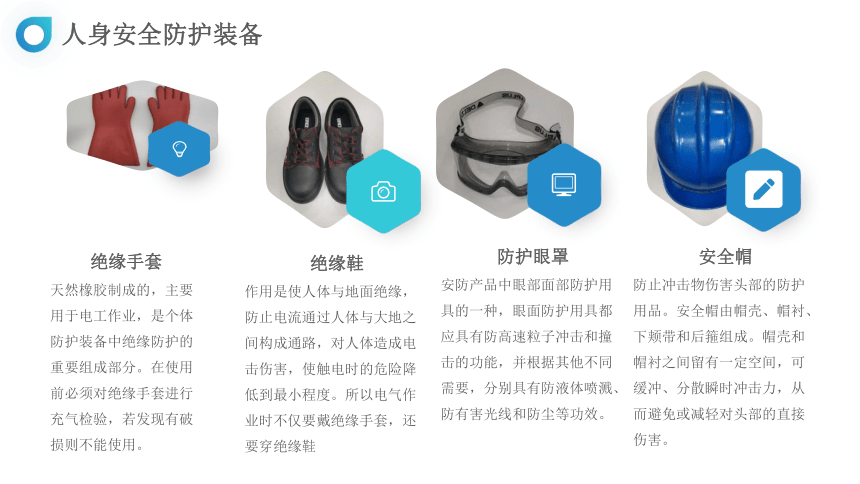

人身安全防护装备
绝缘手套
天然橡胶制成的，主要用于电工作业，是个体防护装备中绝缘防护的重要组成部分。在使用前必须对绝缘手套进行充气检验，若发现有破损则不能使用。
绝缘鞋
作用是使人体与地面绝缘，防止电流通过人体与大地之间构成通路，对人体造成电击伤害，使触电时的危险降低到最小程度。所以电气作业时不仅要戴绝缘手套，还要穿绝缘鞋
防护眼罩
安防产品中眼部面部防护用具的一种，眼面防护用具都应具有防高速粒子冲击和撞击的功能，并根据其他不同需要，分别具有防液体喷溅、防有害光线和防尘等功效。
安全帽
防止冲击物伤害头部的防护用品。安全帽由帽壳、帽衬、下颊带和后箍组成。帽壳和帽衬之间留有一定空间，可缓冲、分散瞬时冲击力，从而避免或减轻对头部的直接伤害。
车辆安全防护措施
隔离带
离带的作用是在维修纯电动汽车时,使用隔离带把维修车辆围起来,防止无关人员入内
高压安全警告牌
高压安全警告牌的作用是在维修纯电动汽车时必须把高压安全警告牌摆放到高压危险区域，以作警告。
高压安全作业专用工具
在对纯电动汽车高压部件进行拆装维修时，会存在触碰高压电的风险，所以应该使用专用的绝缘工具进行作业
绝缘垫
绝缘垫是用于在维修纯电动汽车的工作场合内铺地的绝缘材料，起到绝缘的效果
车辆安全防护措施
纯电动汽车安全防护步骤：
1）铺设车内三件套。
2）铺设绝缘垫并将车辆停放在绝缘垫上。
3）放置高压警示牌，设置车辆防护区域
4）打开前舱盖，铺设翼子板布。
5）检查护目镜有无破损、油污，穿戴好。
6）检查安全帽有无破损、油污，穿戴好。
7）检查绝缘手套有无破损、油污，穿戴好。
8）检查绝缘鞋有无破损、油污，穿戴好。
高压事故急救
电击事故急救措施
不可触碰仍然与电有接触的人员。如果可能，马上将电气系统断电。用不导电的物体把事故受害者或者导电体与放电体分离。
采取措施：首先确定受害者是否还有生命迹象；马上呼叫急救医生；进行人工呼吸以及心肺按压直到医生到达；如果呼吸停止，使用非专业
的去纤颤器进行抢救。
胸外按压
按压时肘应伸直，依靠肩和背部力量，按压和放松时间大致相等。
按压位置在胸骨下1/2中部，按压频率至少为100 次/分。保证每次按压后胸部回弹，尽可能减少按压的中断。
成人胸骨应按下4-5厘米，儿童和婴儿的按压幅度至少为胸部前后径的三分之一。
保持开放气道的同时进行人工呼吸。
每次人工呼吸时间大于1秒钟。
胸外按压与人工呼吸按照30:2进行（胸外按压30次，人工呼吸2次的比例）。
人工呼吸
高压事故急救
高压电池事故急救措施
1.纯电动汽车高压电池起火时，请根据实际情况，进行下列操作。
1）将车辆退电至 OFF 挡，并在条件允许情况下断开 12V 蓄电池。
2）断开维修开关。
3）就近寻找灭火器（请勿使用水基型灭火器）。
4）如果车辆起火，火势较小较慢，请使用干粉灭火器灭火，
并立即拨打求救电话。
5）如果火势较大，发展较快，请立即远离车辆，拨打火警电话等待救援。
2.如果高压电池发生泄漏（有明显液体流出)，请按照以下方法对车辆进行操作。
1）请将车辆退电至 OFF 挡，并在条件允许的情况下断开前舱 12V 蓄电池。
2）断开维修开关。
3）发生少量泄漏时，请远离火源，使用吸水布吸附后置于密闭容器中，
或采用焚烧方式处理，操作前请佩戴防酸碱手套。
4）发生大量泄漏时，请统一收集，按照危险化学品处理，
可加入葡萄糖酸钙溶液来处理产生的气体。
5）当人体不慎接触泄漏液体时，应立即用大量清水冲洗 10～15min，
如果有疼痛感可用2.5%的葡萄糖酸钙软膏涂敷，
或用2%～2.5%的葡萄糖酸钙溶液浸泡止痛，若无改善
或出现不适症状，请立即就医。
02
任务实施
任务实施
分组练习
根据任务工单和实训内容完成个小组的任务分工，并选出组长。
车辆高压防护
①铺设车内三件套
②铺设绝缘垫
③放置高压警示牌
④打开前舱盖，铺设翼子板布
急救练习
①胸外按压
②人工呼吸
个人安全防护①检查护目镜
②检查安全帽
③检查绝缘手套
④检查绝缘鞋
03
小组互查
小组互查
实训任务完成后，各个小组间相互检查是否有缺陷遗漏。
1、任务实施过程中是否有遗漏
2、是否注意操作安全
3、是否按照流程操作
4、设备、装备及场地是否恢复
04
检查评估
