(共27张PPT)
模块五
组合体

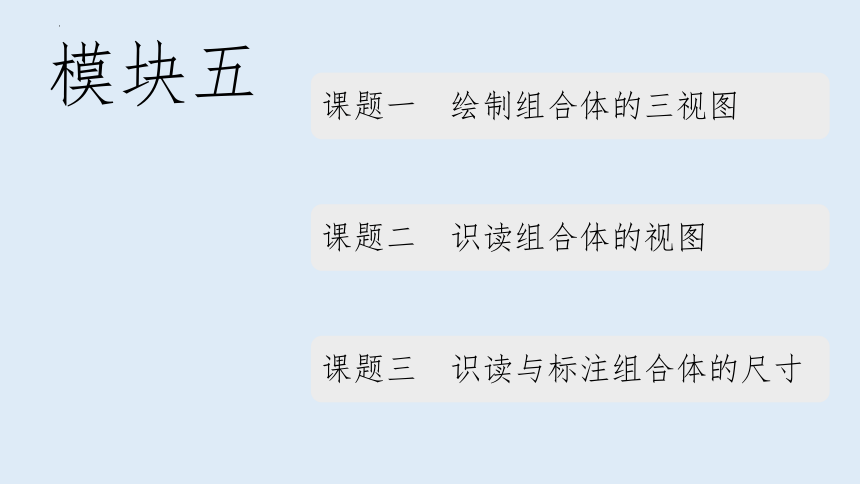

模块五
课题二　识读组合体的视图
课题一　绘制组合体的三视图
课题三　识读与标注组合体的尺寸
模块五
课题一　绘制组合体的三视图

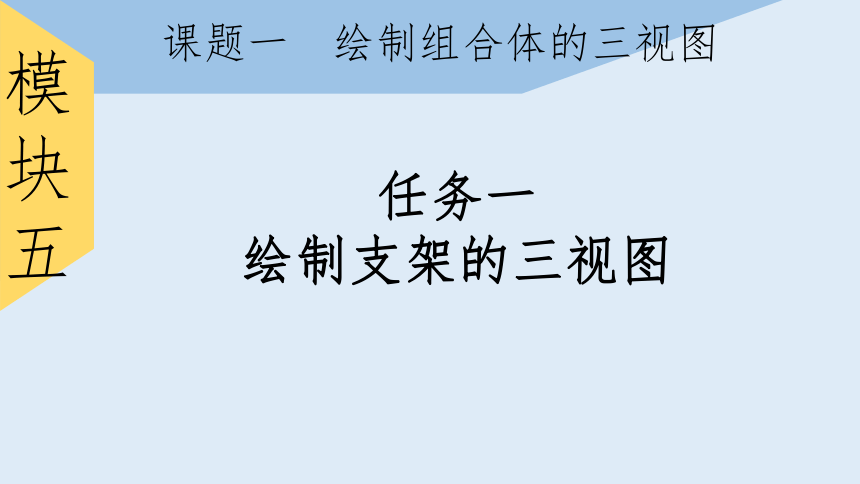

任务一
绘制支架的三视图

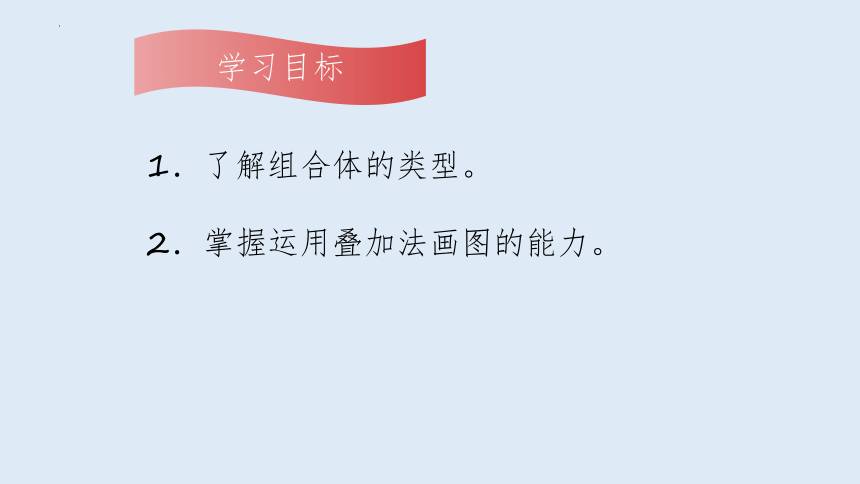

1．了解组合体的类型。
2．掌握运用叠加法画图的能力。

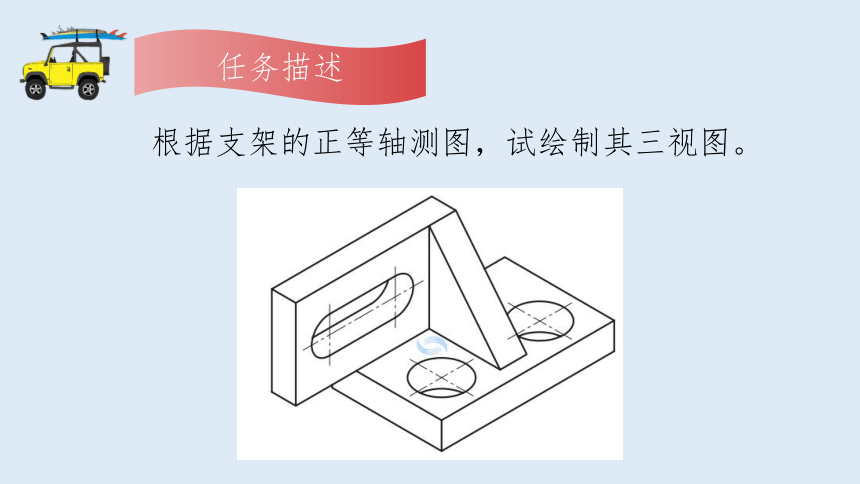

根据支架的正等轴测图，试绘制其三视图。

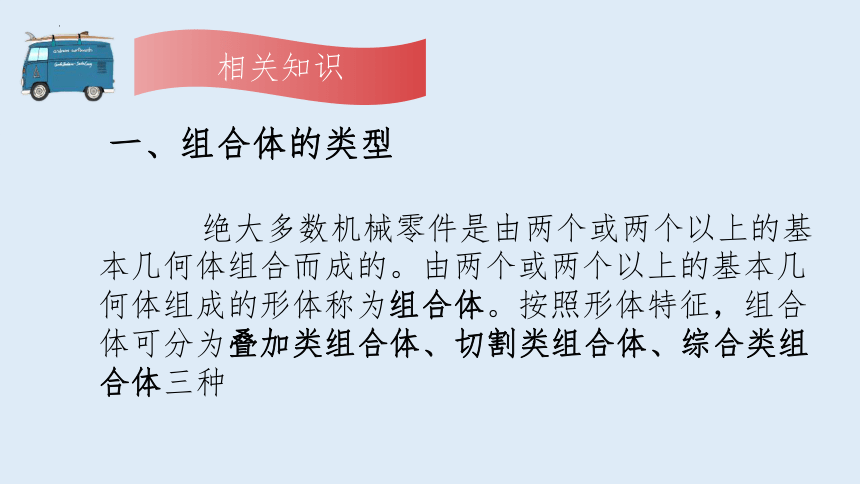

一、组合体的类型
绝大多数机械零件是由两个或两个以上的基本几何体组合而成的。由两个或两个以上的基本几何体组成的形体称为组合体。按照形体特征，组合体可分为叠加类组合体、切割类组合体、综合类组合体三种

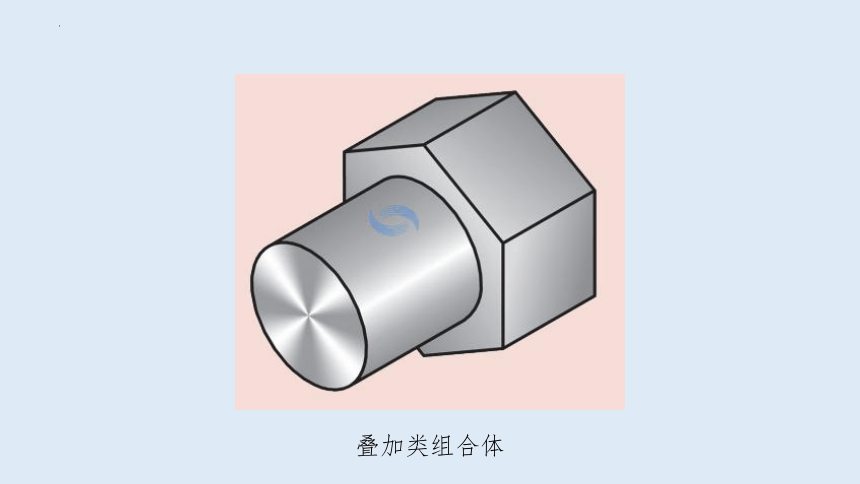

叠加类组合体
切割类组合体

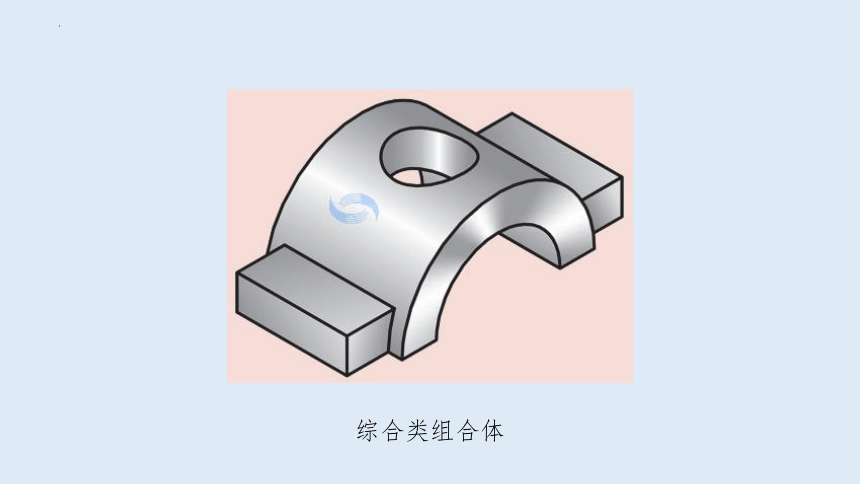

综合类组合体
二、绘制组合体三视图的基本原则
由于组合体的结构比较复杂，在绘制其三视图时，要按照一定的顺序进行绘制，以保证绘制的三视图正确无误。具体绘图时可参照以下原则。
1．先绘主要部分，后绘次要部分。
2．先绘大形体，后绘小结构。
3．先绘可见部分，后绘不可见部分。
4．先绘特殊位置直线（或平面），后绘一般位置直线（或平面）。
5．三个视图要同时绘制，不要先画完主视图再画其他视图。
绘制三视图时，可采用“先分后合”的方法，先把组合体分解成若干个基本形体，然后按其相对位置逐个画出各基本形体的投影，最后综合校核整个组合体的三视图，这种绘图方法称为叠加法。
绘制支架三视图的步骤
1．测量平板的长 a1、宽 a2 和高 a3，绘制平板长方体的三视图
2．测量竖板的长 b1、宽 b2 和高 b3，绘制竖板长方体的三视图
3． 测 量 肋 板 的 长 c1和宽 c2，绘制肋板的三视图
4．测量底板上两个圆孔的直径φ1、长度方向的中心距 d1、宽度方向的中心距 d2，绘制底板上的两个圆孔
5．测量竖板上直槽的尺 寸 e1、e2、e3、e4， 绘制直槽
6．对照立体形状，根据投影规律，反复校核三视图。
7．擦除多余作图线，按线型描深各种图线
模块二
课题一　绘制组合体的三视图
任务二
绘制镶块的三视图
掌握运用切割法画图的能力。
已知镶块的正等轴测图，试绘制其三视图。
绘制三视图时，首先要弄清楚形体的切割过程，然后按照切割过程逐步绘制组合体的三视图，最后综合校核整个组合体的三视图，这种绘图方法称为切割法。
绘制镶块三视图的步骤
1．测量正等轴测图上的尺寸a1、a2、a3，绘制切割前长方体的三视图
2．测量正等轴测图上的尺寸b2、b3，绘制在长方体的上方切去三棱柱后的三视图
3．测量正等轴测图上的尺寸c1、c2，绘制在形体的左前方和右前方切去梯形块后的三视图
4．测量正等轴测图上的尺寸d1、d3，绘制在形体上方中间位置切去梯形块后的三视图
5．擦除作图线，校核三视图，按线型描深各种图线
