模块二
课题三　识读与标注组合体的尺寸
任务一
识读活塞视图上的尺寸

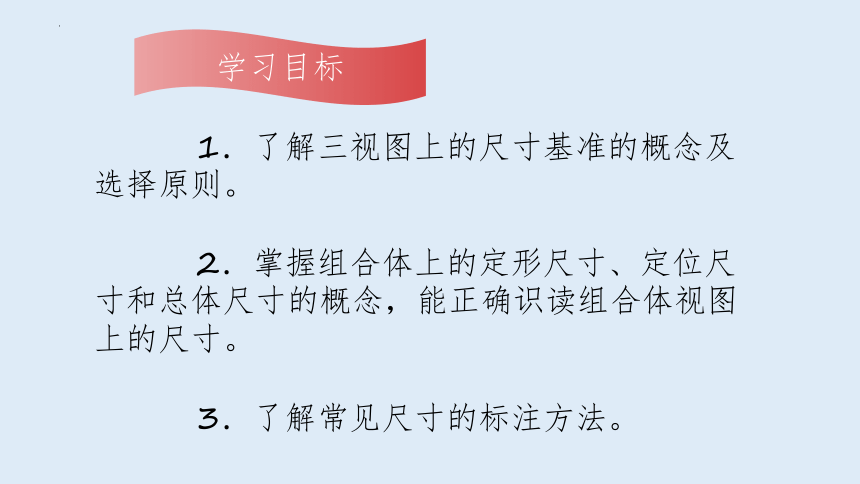

1．了解三视图上的尺寸基准的概念及选择原则。
2．掌握组合体上的定形尺寸、定位尺寸和总体尺寸的概念，能正确识读组合体视图上的尺寸。
3．了解常见尺寸的标注方法。

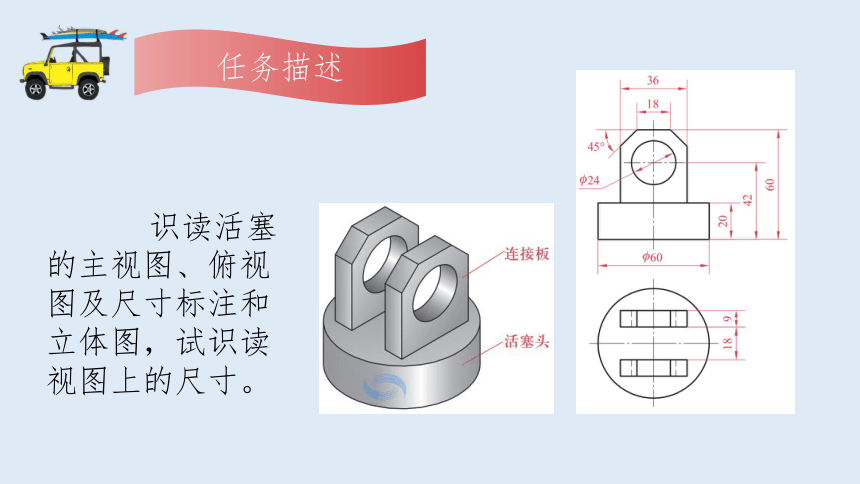

识读活塞的主视图、俯视图及尺寸标注和立体图，试识读视图上的尺寸。

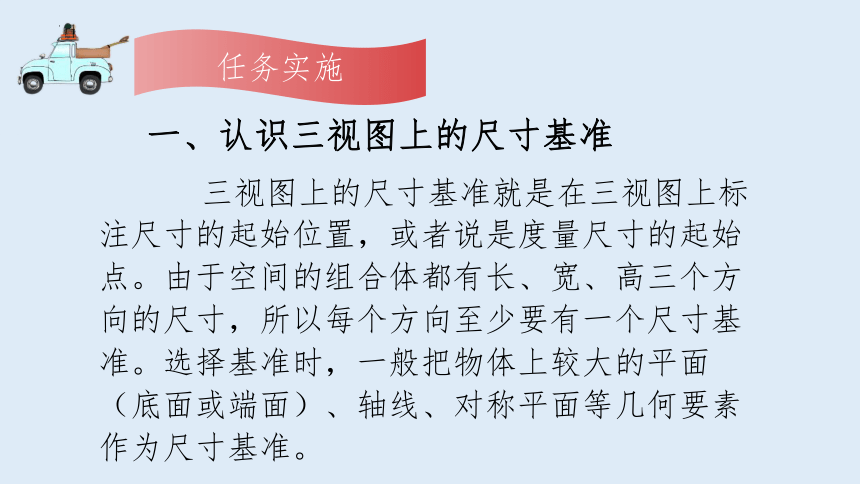

一、认识三视图上的尺寸基准
三视图上的尺寸基准就是在三视图上标注尺寸的起始位置，或者说是度量尺寸的起始点。由于空间的组合体都有长、宽、高三个方向的尺寸，所以每个方向至少要有一个尺寸基准。选择基准时，一般把物体上较大的平面（底面或端面）、轴线、对称平面等几何要素作为尺寸基准。

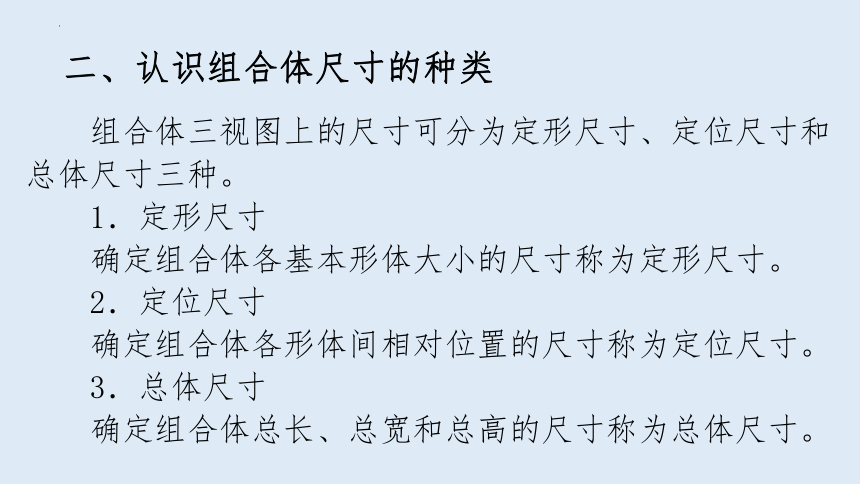

二、认识组合体尺寸的种类
组合体三视图上的尺寸可分为定形尺寸、定位尺寸和总体尺寸三种。
1．定形尺寸
确定组合体各基本形体大小的尺寸称为定形尺寸。
2．定位尺寸
确定组合体各形体间相对位置的尺寸称为定位尺寸。
3．总体尺寸
确定组合体总长、总宽和总高的尺寸称为总体尺寸。

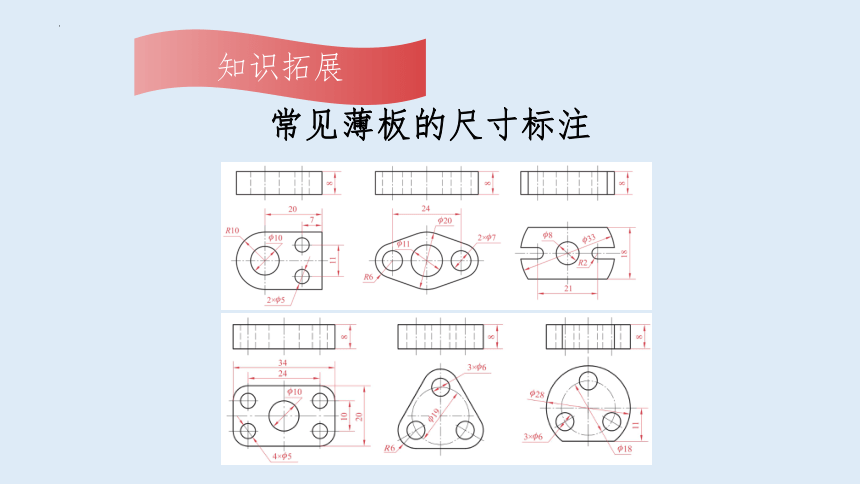

常见薄板的尺寸标注
模块五
课题三　识读与标注组合体的尺寸
任务二
标注轴承座的尺寸
1．掌握组合体尺寸标注的基本要求。
2．能选择尺寸基准。
3．能标注简单组合体的尺寸。
识读轴承座的三视图和立体图，试在其三视图上标注尺寸。
组合体尺寸标注的基本要求
标注组合体尺寸时必须做到正确、完整、清晰。
一、正确
所谓正确就是所注的尺寸数值要正确无误，注法要严格遵守相关国家标准的规定。
二、完整
要求所注的尺寸必须能完全确定组合体的形状、大小及各部分之间的相对位置，不遗漏、不重复。
三、清晰
尺寸要恰当布局，便于查找和读图，不致引起误解。
一、选择尺寸基准
二、标注尺寸
1．标注底板的尺寸
2．标注支承板的尺寸
3．标注肋板的尺寸
4．校核尺寸
