模块五
课题二　识读组合体的视图
任务一
识读凸缘叉的视图

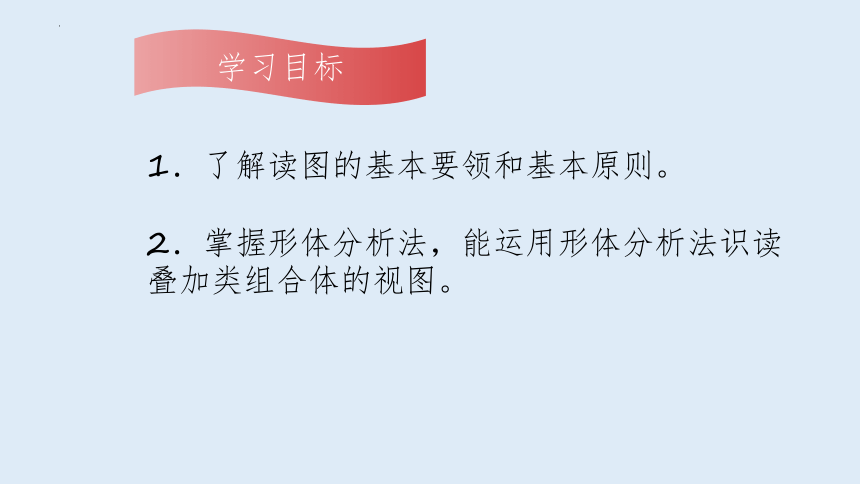

1．了解读图的基本要领和基本原则。
2．掌握形体分析法，能运用形体分析法识读叠加类组合体的视图。

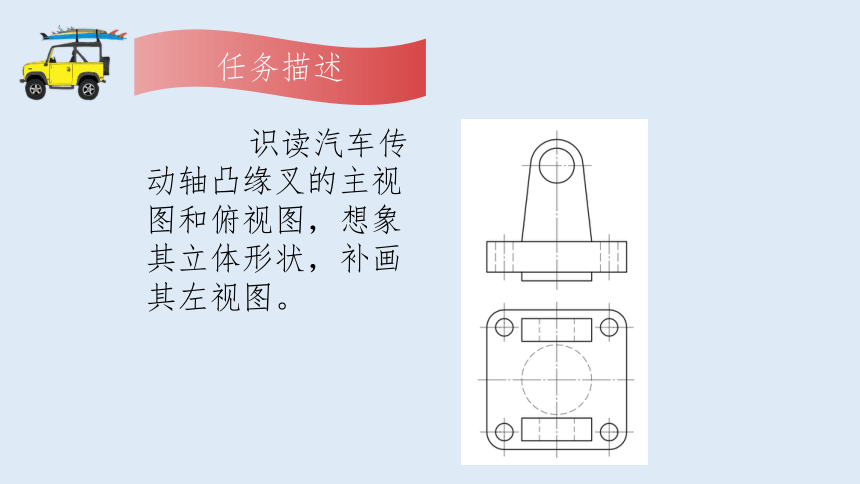

识读汽车传动轴凸缘叉的主视图和俯视图，想象其立体形状，补画其左视图。

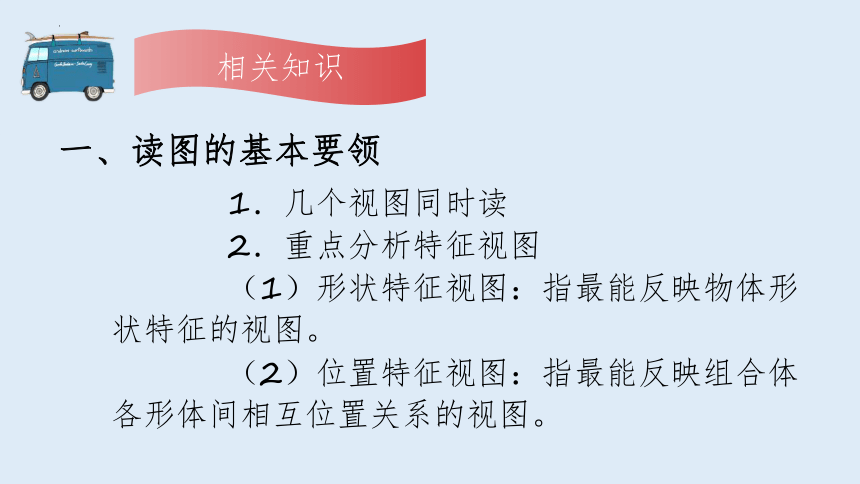

一、读图的基本要领
1．几个视图同时读
2．重点分析特征视图
（1）形状特征视图：指最能反映物体形状特征的视图。
（2）位置特征视图：指最能反映组合体各形体间相互位置关系的视图。

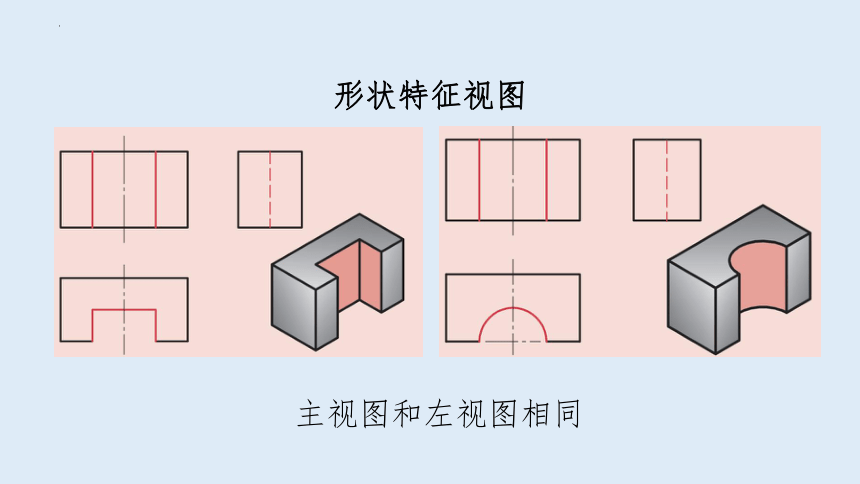

形状特征视图
主视图和左视图相同

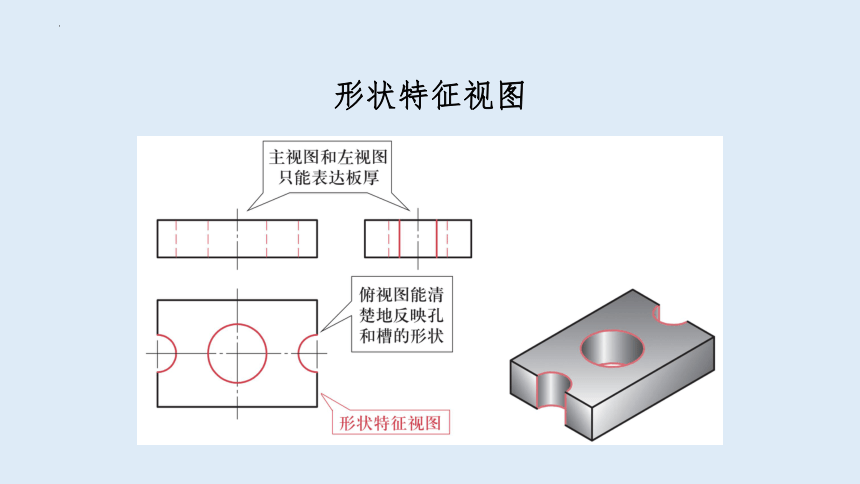

形状特征视图

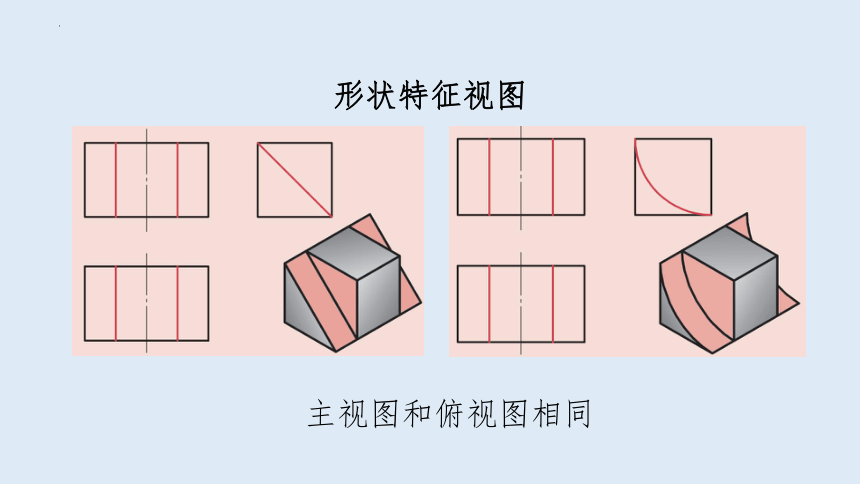

主视图和俯视图相同
形状特征视图

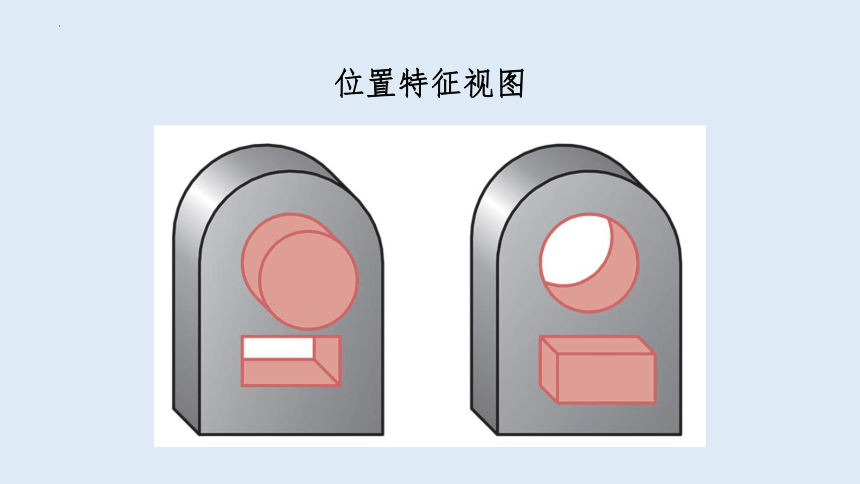

位置特征视图
支架
二、读图的基本原则
读组合体的视图时，应遵循以下基本原则：
1．先读主要部分，后读次要部分。
2．先读容易看懂的部分，后读难以确定的部分。
3．先读整体形状，后读细小结构。
4．先读外部结构，后读内部形状。
三、形体分析法
形体分析法是读图的基本方法，它是指：首先从最能反映物体形状、位置特征的主视图入手，将复杂的视图按线框分成几个部分；然后运用三视图的投影规律，找出各线框在其他视图上的投影，从而分析各组成部分的形状和它们之间的位置；最后综合想象组合体的整体形状。
识读凸缘叉的主视图、俯视图并补画其左视图的步骤：
1．按线框分部分
2．对投影，想形状
3．综合起来，想象整体形状
模块五
课题二　识读组合体的视图
任务二
识读压块的视图
掌握线面分析法，能运用线面分析法识读切割类组合体的视图。
识读压块的主视图和俯视图，补画其左视图。
线面分析法
识读切割类组合体的视图，一般应采用线面分析法，即假想把物体分解成点、线、面，运用点、线、面的投影规律，分析视图中线条、线框的含义和空间位置，以达到读懂视图的目的。
识读压块主视图、俯视图并补画其左视图的步骤
压块的形体分析
1．想象出未切割之前的形体，绘制其左视图
2．绘制在形体左上方用正垂面割去一个三棱柱后形体的左视图
3．绘制在形体左前和左后被两个铅垂面割角后形体的左视图
4．绘制下部的前后各被两组水平面和正平面切割后形体的左视图
