(共21张PPT)
模块四
课题二　绘制相贯线
任务一
绘制圆柱与圆柱的相贯线

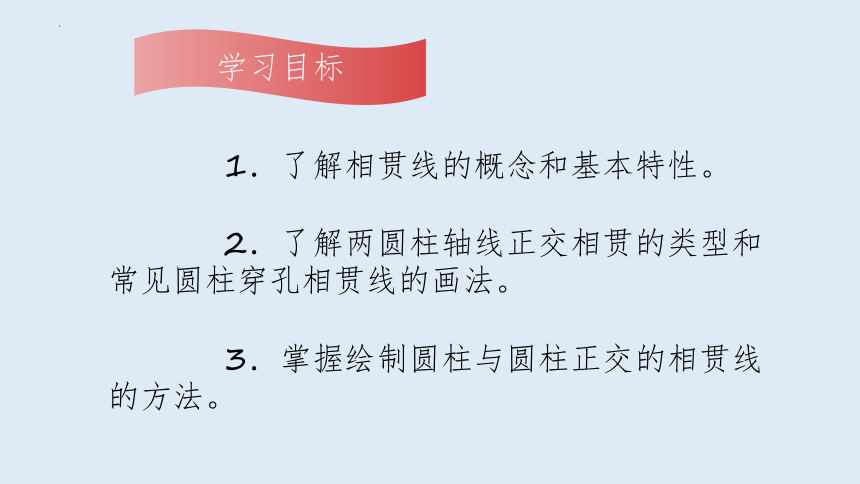

1．了解相贯线的概念和基本特性。
2．了解两圆柱轴线正交相贯的类型和常见圆柱穿孔相贯线的画法。
3．掌握绘制圆柱与圆柱正交的相贯线的方法。

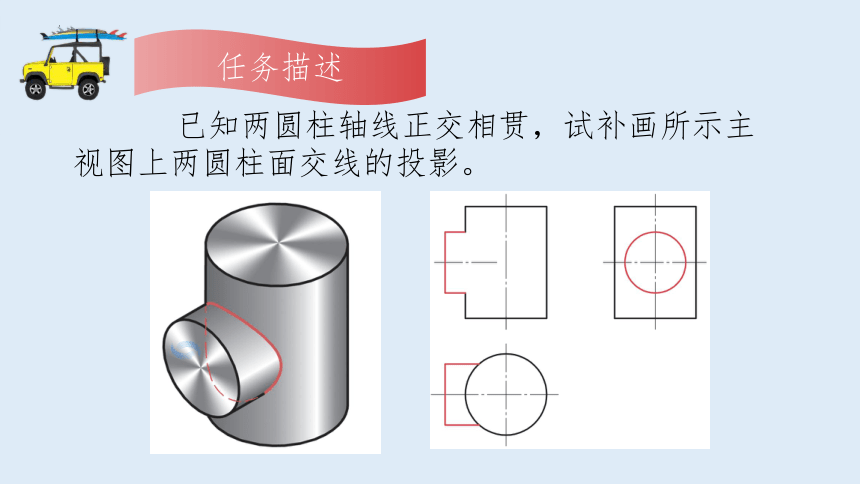

已知两圆柱轴线正交相贯，试补画所示主视图上两圆柱面交线的投影。
两立体相交称为相贯，其表面交线称为相贯线，最常见的相贯形式是曲面立体与曲面立体相贯。相贯线具有以下两个基本特性：
1．相贯线一般为空间曲线，特殊情况下为平面曲线或平面内的折线。
2．相贯线是两立体表面的共有线，也是相交两立体表面的分界线，相贯线上的点均为两立体表面上的共有点。
　绘制正交两圆柱相贯线的步骤

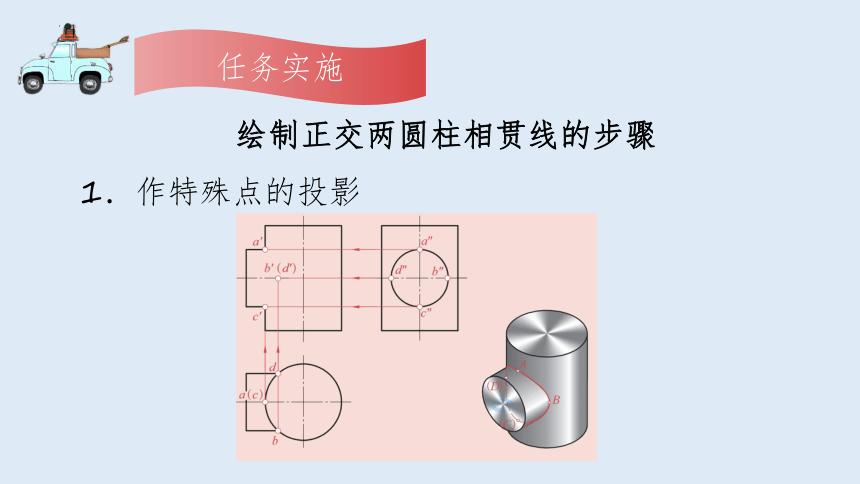

1．作特殊点的投影

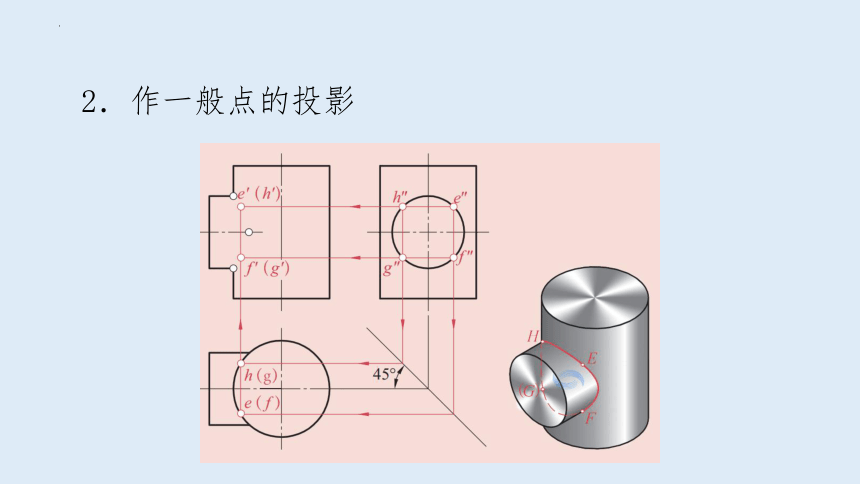

2．作一般点的投影

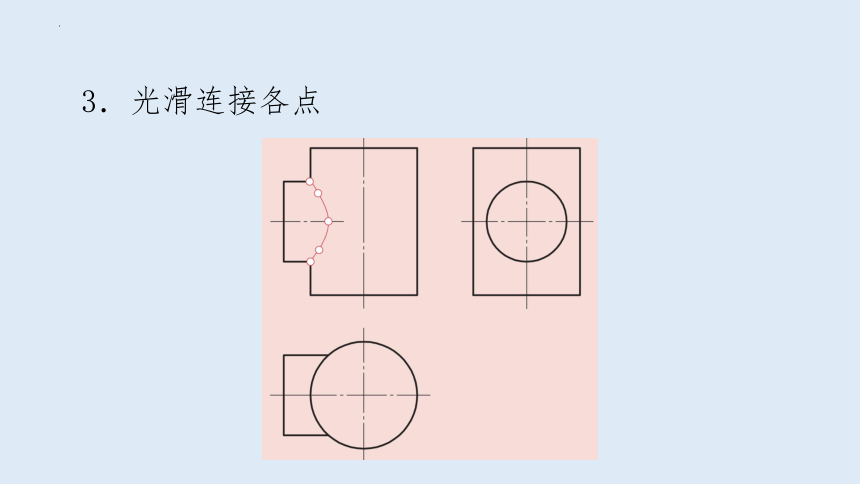

3．光滑连接各点

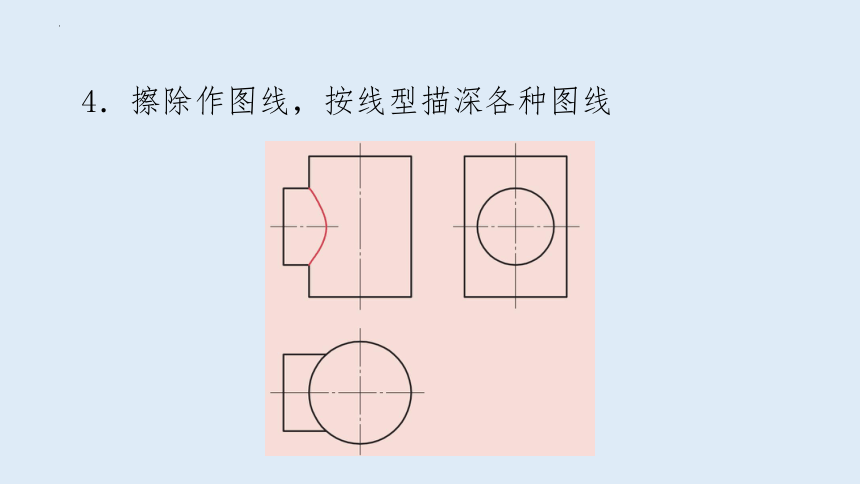

4．擦除作图线，按线型描深各种图线

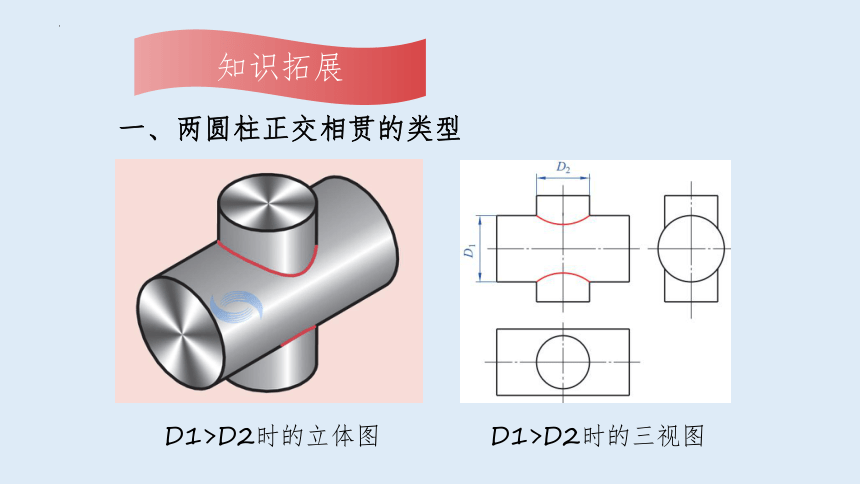

一、两圆柱正交相贯的类型
D1>D2时的立体图
D1>D2时的三视图
D1=D2时的立体图
D1=D2时的三视图
D1D1二、常见圆柱穿孔的相贯线
圆柱与圆柱孔相贯的立体图
圆柱与圆柱孔相贯的三视图
不等径圆柱孔相贯的立体图
不等径圆柱孔相贯的三视图
等径圆柱孔相贯的立体图
等径圆柱孔相贯的三视图
模块四
课题二　绘制相贯线
任务二
补画键槽与圆柱面交线的投影
初步具有绘制圆柱截交线和相贯线的能力。
已知圆柱上加工了键槽的零件的三视图和立体图，试补画其主视图上的缺线。
　补画主视图上缺线的步骤
1．补画左侧半圆孔与外圆柱面的相贯线
2．补画键槽中间平面与外圆柱面的截交线
3．补画右侧半圆孔与外圆柱面的相贯线
4．擦除作图线，校核三视图
