模块四
截交线与相贯线
模块四
课题二　绘制相贯线
课题一　绘制截交线
模块四
课题一　绘制截交线
任务一
绘制圆柱上的截交线
1．了解截交线的概念。
2．了解圆柱上的截交线的类型。
3．掌握绘制圆柱上的截交线的方法。

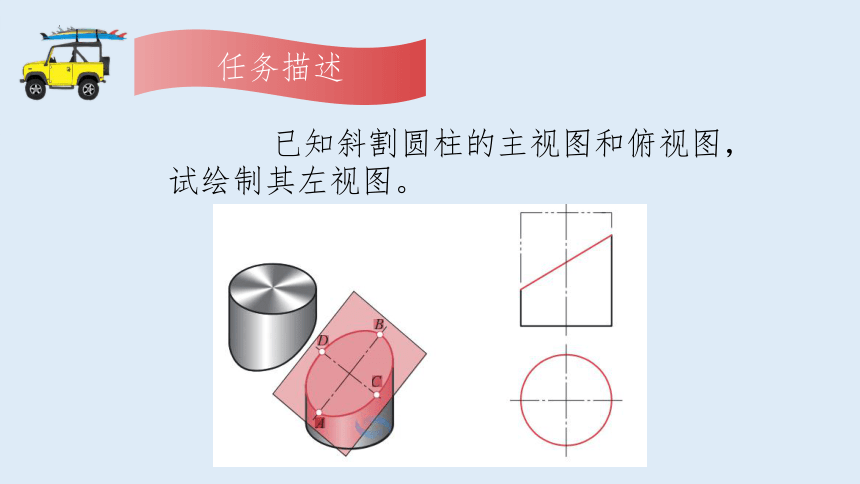

已知斜割圆柱的主视图和俯视图，试绘制其左视图。
平面截割立体时，截切立体的平面称为截平面；
截平面与立体表面的交线称为截交线。
由于立体的形状和截平面的位置不同，因此，截交线的形状也各不相同，但均具有以下两个基本特性。
1．封闭性
2．共有性

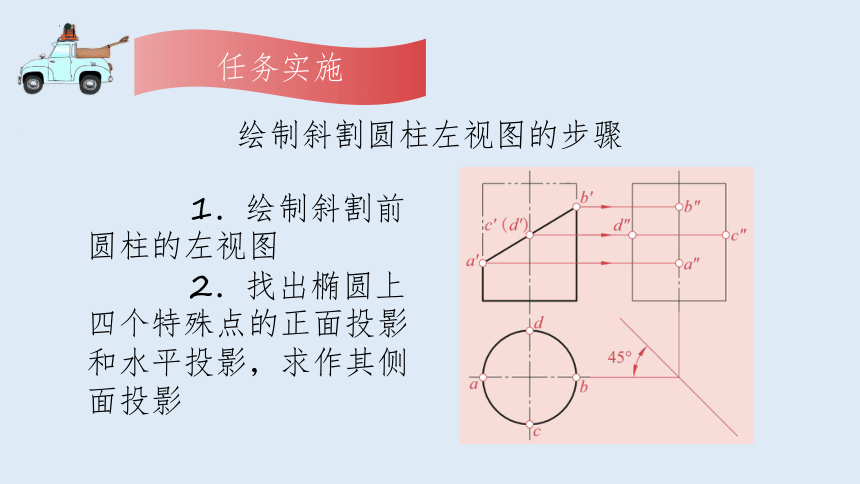

绘制斜割圆柱左视图的步骤
1．绘制斜割前圆柱的左视图
2．找出椭圆上四个特殊点的正面投影和水平投影，求作其侧面投影

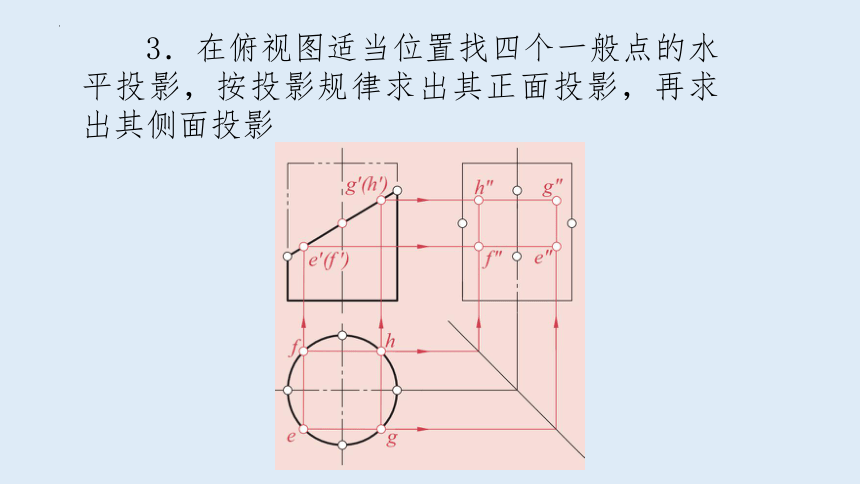

3．在俯视图适当位置找四个一般点的水平投影，按投影规律求出其正面投影，再求出其侧面投影
4．光滑连接各点的侧面投影
5．擦除作图线和被切割部分的轮廓线，按线型描深各种图线，绘制椭圆的中心线
根据截平面与圆柱面轴线的相对位置不同，圆柱截交线有三种情况。
平行于圆柱轴线的立体图
平行于圆柱轴线的平面图
垂直于圆柱轴线的立体图
垂直于圆柱轴线的平面图
倾斜于圆柱轴线的立体图
倾斜于圆柱轴线的平面图
模块四
课题一　绘制截交线
任务二
绘制接头的主视图
初步具有绘制圆柱截交线的能力。
已知接头的俯视图、左视图和立体图，分析截交线的形状，绘制接头的主视图。
　绘制接头主视图的步骤
1．绘制切割前圆柱的正面投影
2．绘制左侧割肩时正平截平面与圆柱面的截交线
3．绘制左侧割肩时侧平截平面 A 的正面投影
4．绘制圆柱中间开槽时正平截平面与圆柱面的交线
5．绘制圆柱中间开槽时侧平截平面 B 的正面投影
6．擦除多余图线，按照规定描深图线
