模块六
图样画法
模块六

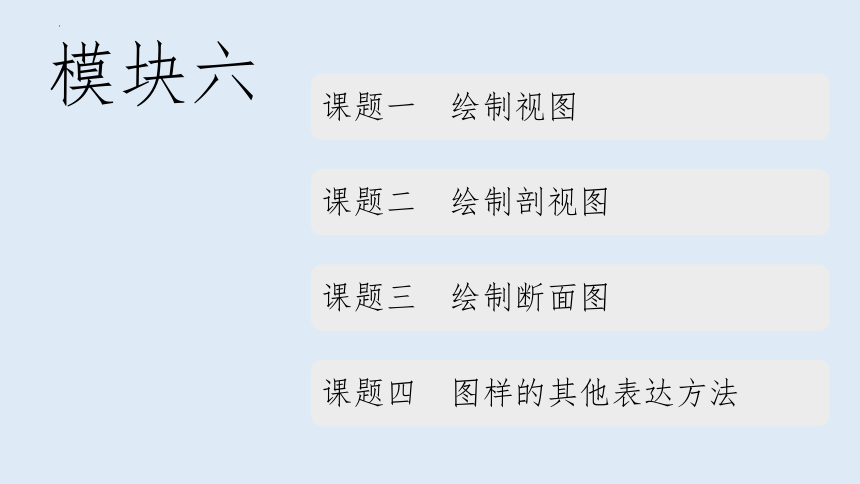

课题四　图样的其他表达方法
课题一　绘制视图
课题二　绘制剖视图
课题三　绘制断面图
模块六
课题一　绘制视图
任务一

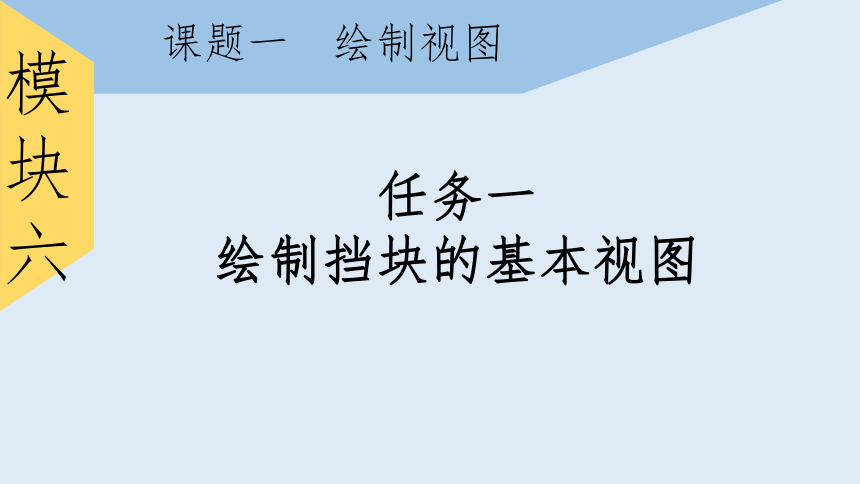

绘制挡块的基本视图

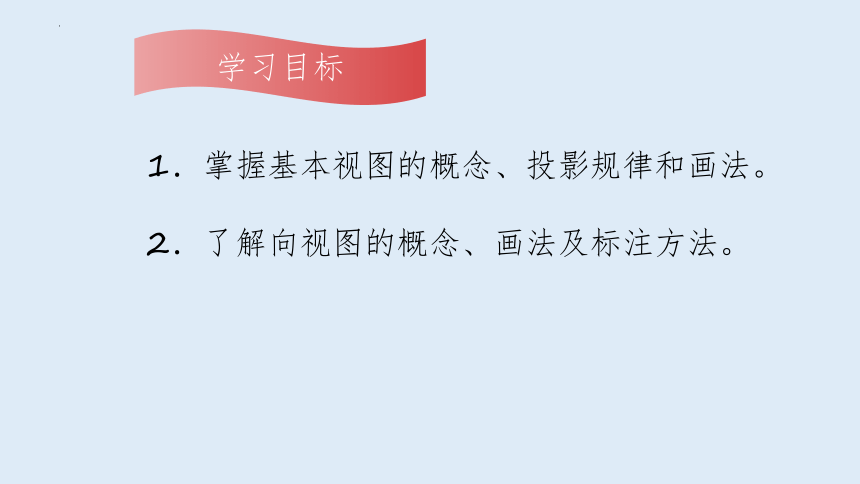

1．掌握基本视图的概念、投影规律和画法。
2．了解向视图的概念、画法及标注方法。

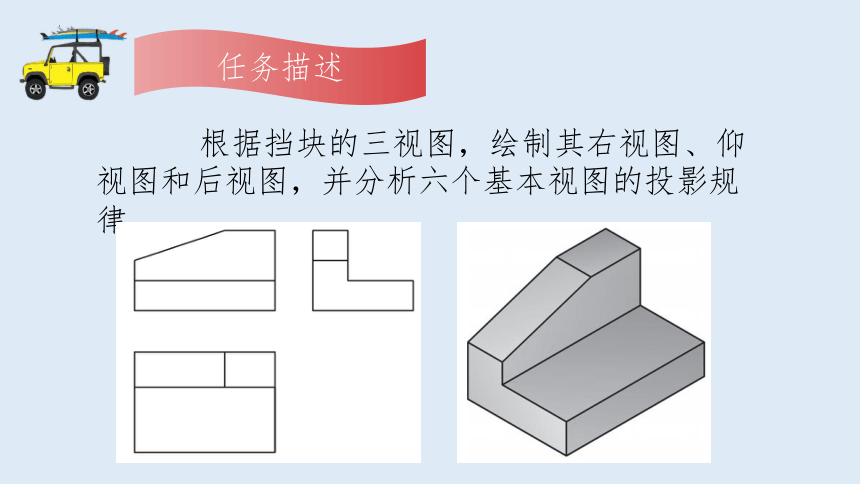

根据挡块的三视图，绘制其右视图、仰视图和后视图，并分析六个基本视图的投影规律。
基本视图的概念

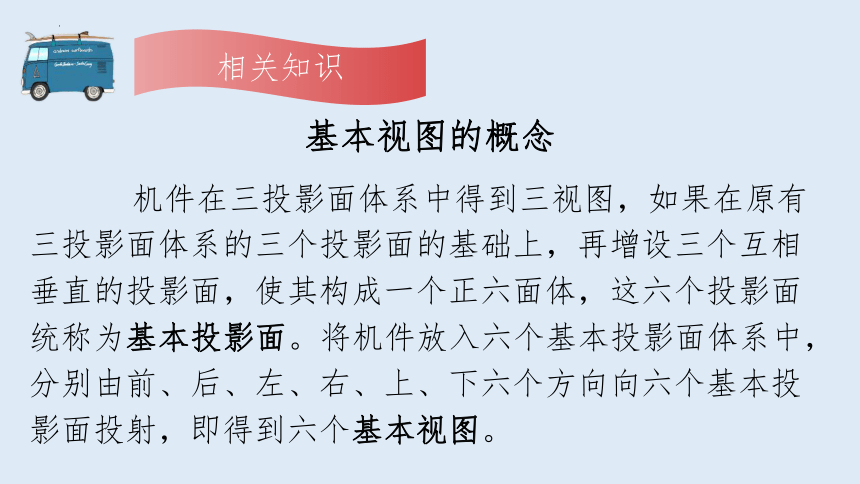

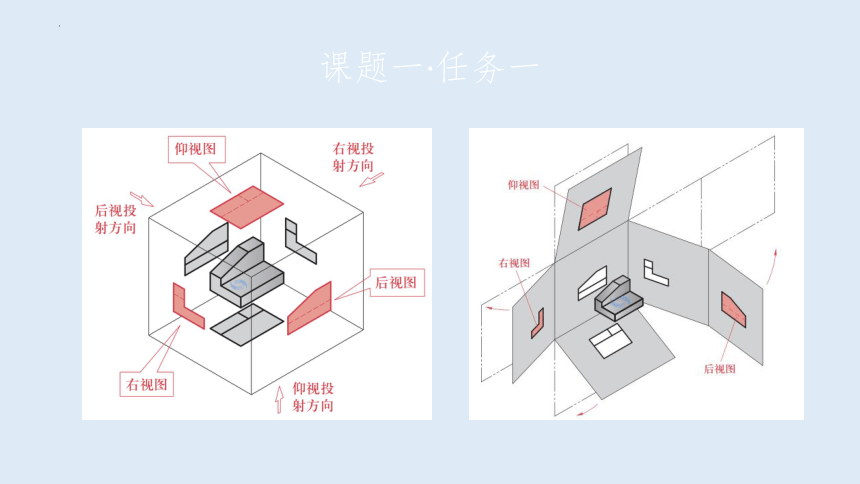

机件在三投影面体系中得到三视图，如果在原有三投影面体系的三个投影面的基础上，再增设三个互相垂直的投影面，使其构成一个正六面体，这六个投影面统称为基本投影面。将机件放入六个基本投影面体系中，分别由前、后、左、右、上、下六个方向向六个基本投影面投射，即得到六个基本视图。
课题一·任务一

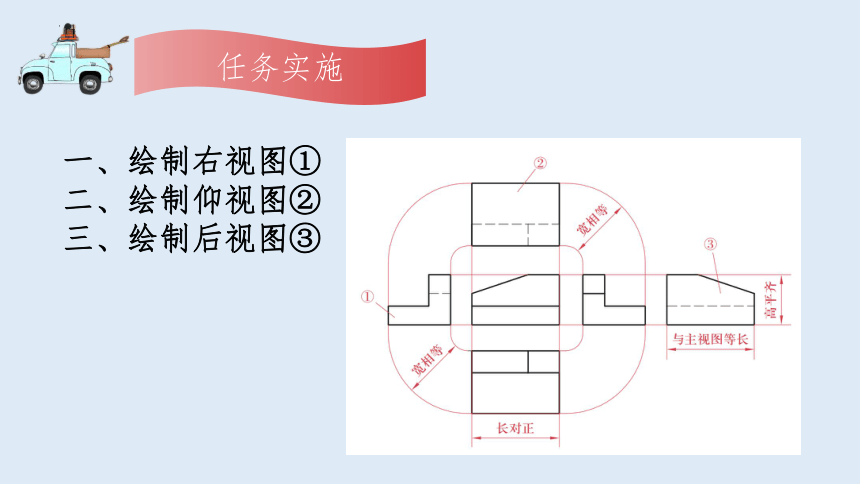

一、绘制右视图①
二、绘制仰视图②
三、绘制后视图③
四、分析六个基本视图的投影规律

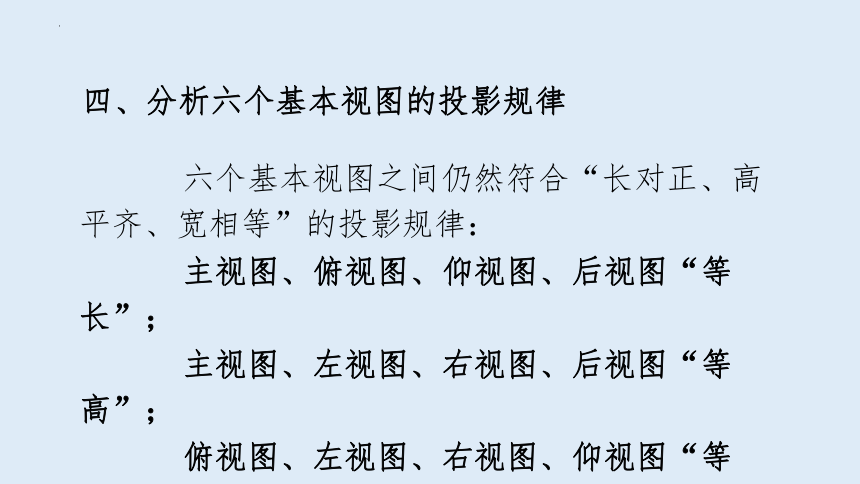

六个基本视图之间仍然符合“长对正、高平齐、宽相等”的投影规律：
主视图、俯视图、仰视图、后视图“等长”；
主视图、左视图、右视图、后视图“等高”；
俯视图、左视图、右视图、仰视图“等宽”。
向视图
模块六
课题一　绘制视图
任务二
绘制阀体的局部视图
1．掌握局部视图的概念和画法规定。
2．初步具有绘制局部视图的能力。
已知阀体的四个基本视图和立体图，试分析其视图表达方法中存在的缺陷，重新选择合理的表达方法，并绘制相应的视图。
一、局部视图的概念
将机件的某一部分向基本投影面投射所得到的视图称为局部视图。
二、局部视图的画法规定
国家标准中对局部视图的画法规定如下：
1．画局部视图时，其断裂边界用波浪线绘制。当所表示的局部视图的外轮廓封闭时，则不必画出其断裂边界线。
2．当局部视图按基本视图配置时，则不必标注。
3．当局部视图按向视图配置时，则按向视图的形式标注。
一、分析结构并选择表达方法
二、绘制局部视图
1．绘制左视方向的局部视图
2．绘制右视图方向的局部视图
模块六
课题一　绘制视图
任务三
绘制挂架的斜视图
1．掌握斜视图的概念和画法规定。
2．初步具有绘制斜视图的能力。
已知挂架的主视图、俯视图和立体图，试分析其主视图、俯视图表达方法中存在的问题，重新选择合理的表达方法，并绘制相应的视图。
斜视图的概念
将机件向不平行于基本投影面的平面投射所得到的视图称为斜视图。
弯板的斜视图
一、分析结构并选择表达方法
二、绘制局部视图和斜视图
1．绘制俯视方向的局部视图
2．绘制 A 方向的斜视图
3．绘制 B 方向的斜视图
