模块六
课题四　图样的其他表达方法
任务一
绘制从动轴的局部放大图
掌握局部放大图的概念、画法和标注方法。

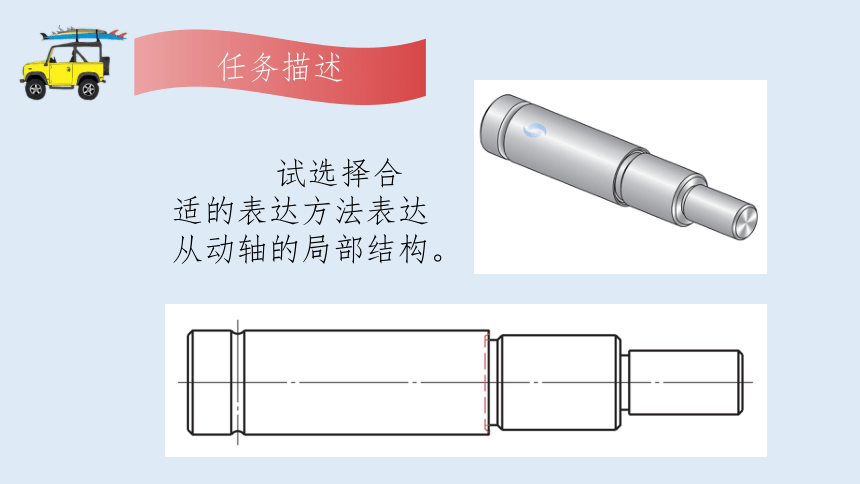

试选择合适的表达方法表达从动轴的局部结构。
一、分析结构并选择表达方法

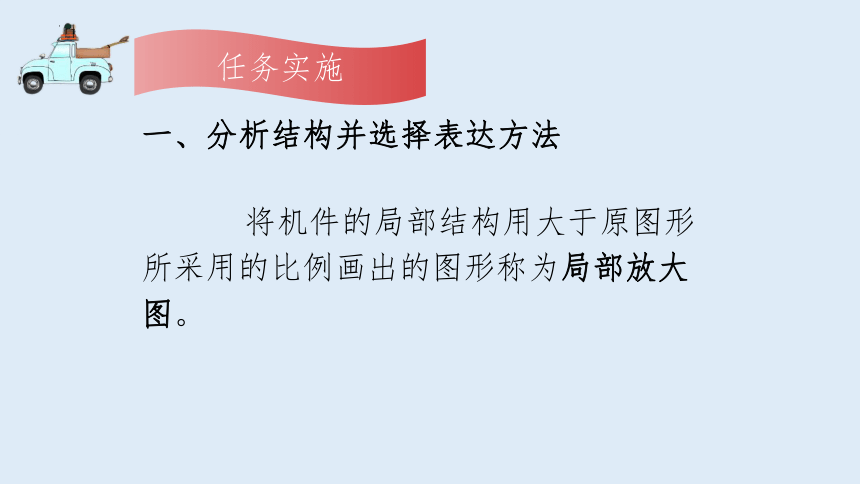

将机件的局部结构用大于原图形所采用的比例画出的图形称为局部放大图。
二、绘制局部放大图

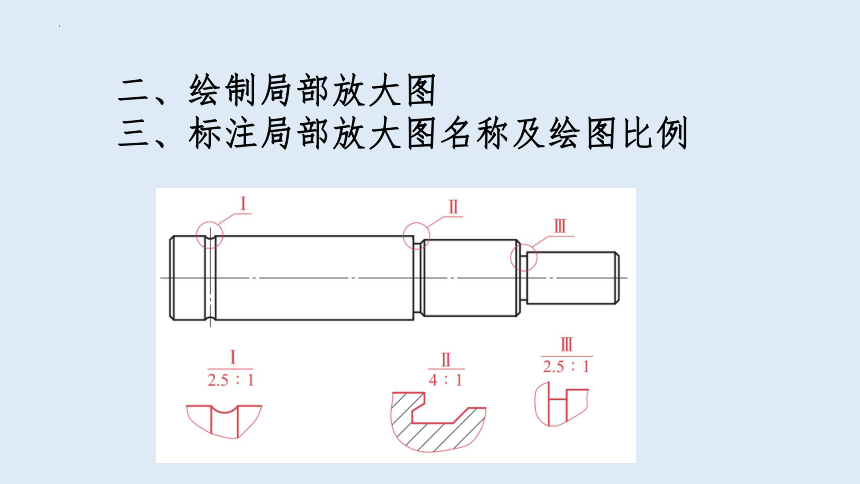

三、标注局部放大图名称及绘图比例
局部放大图的画法规则

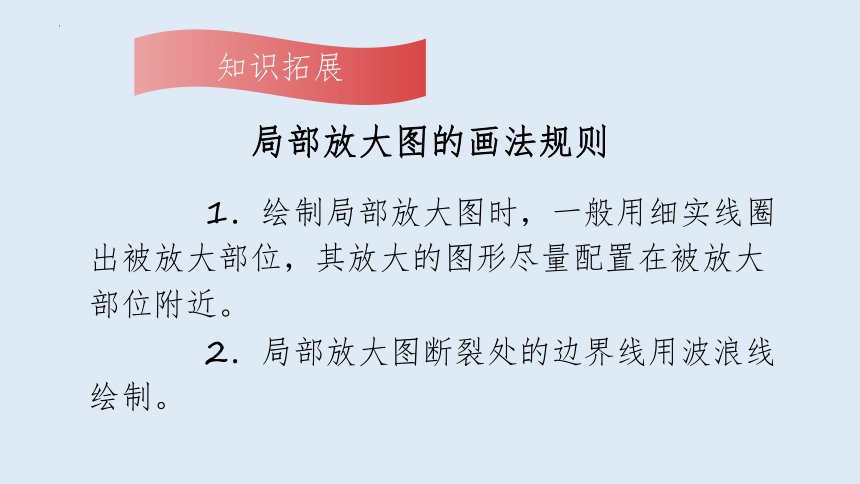

1．绘制局部放大图时，一般用细实线圈出被放大部位，其放大的图形尽量配置在被放大部位附近。
2．局部放大图断裂处的边界线用波浪线绘制。

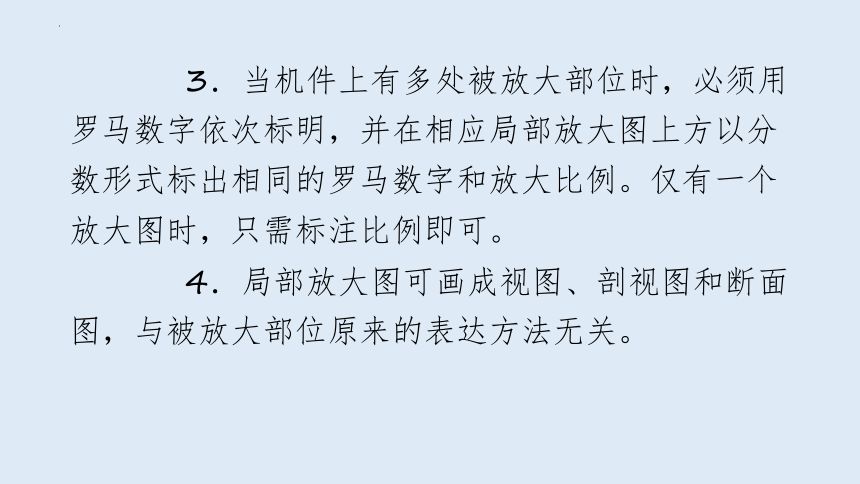

3．当机件上有多处被放大部位时，必须用罗马数字依次标明，并在相应局部放大图上方以分数形式标出相同的罗马数字和放大比例。仅有一个放大图时，只需标注比例即可。
4．局部放大图可画成视图、剖视图和断面图，与被放大部位原来的表达方法无关。
局部放大图的画法规则示例
模块六
课题四　图样的其他表达方法
任务二
用简化画法绘制端盖
掌握均匀分布的肋板、轮辐、孔等结构在剖视图中的画法。
根据端盖的主视图、俯视图和立体图，试简化画法修改主视图和俯视图。
端盖的主视图、俯视图
一、分析结构并选择表达方法
二、绘制全剖的主视图
三、在主视图上用简化画法表达肋板和阶梯孔
四、用简化画法表达三个沉孔
使用简化画法时的注意事项
1．在不致引起误解时，应避免使用细虚线表达不可见结构。也就是说，在视图或剖视图中，细虚线一般不画，当画少量细虚线可以使视图表达更加完善时，允许画出必要的细虚线。
2．在某些情况下，由于圆角的存在，导致零件表面的交线变得不够明显，为了便于读图时区分不同的表面，需要用细实线绘制出没有圆角过渡时两零件表面的理论交线，这种表面交线称为过渡线。
绘制过渡线时应注意以下两点：
（1）过渡线只能画到两表面轮廓的理论交点为止，不能与铸件圆角轮廓相交。
（2）当两条过渡线相交时，过渡线在交点附近应断开。
过渡线的画法
3．当图形不能充分表达平面时，可用平面符号（两条相交的细实线）表示。
