(共18张PPT)
模块六
课题三　绘制断面图
任务一
绘制移出断面图

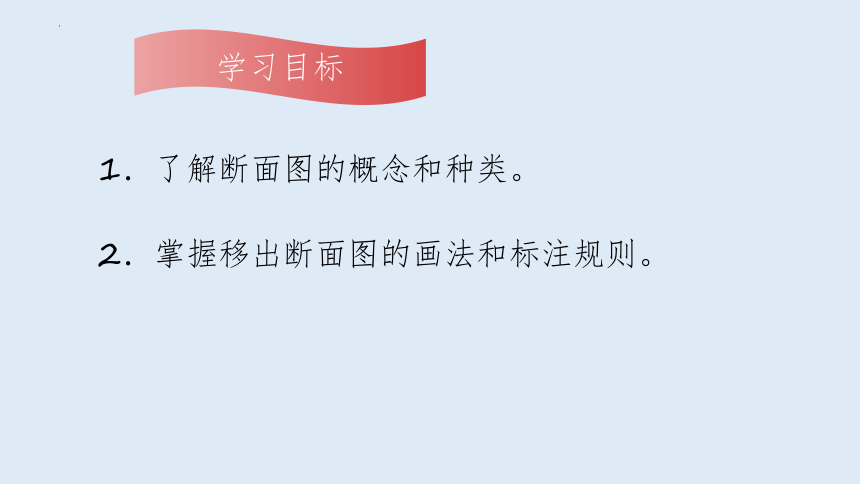

1．了解断面图的概念和种类。
2．掌握移出断面图的画法和标注规则。

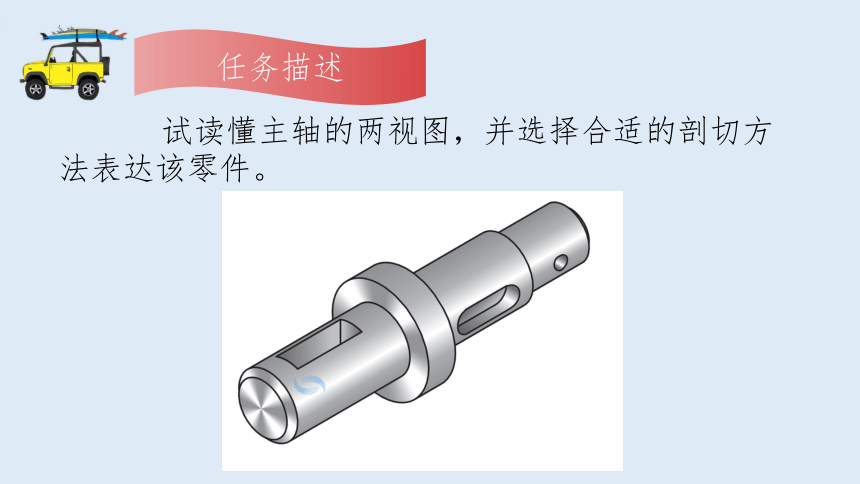

试读懂主轴的两视图，并选择合适的剖切方
法表达该零件。

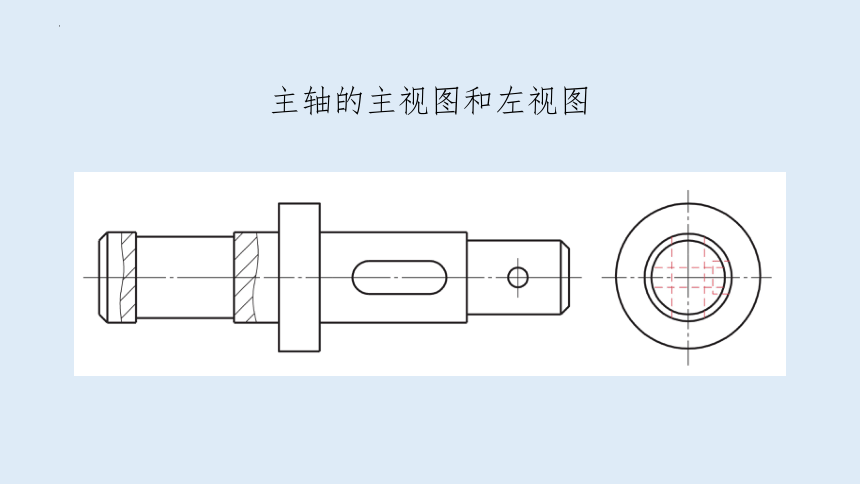

主轴的主视图和左视图

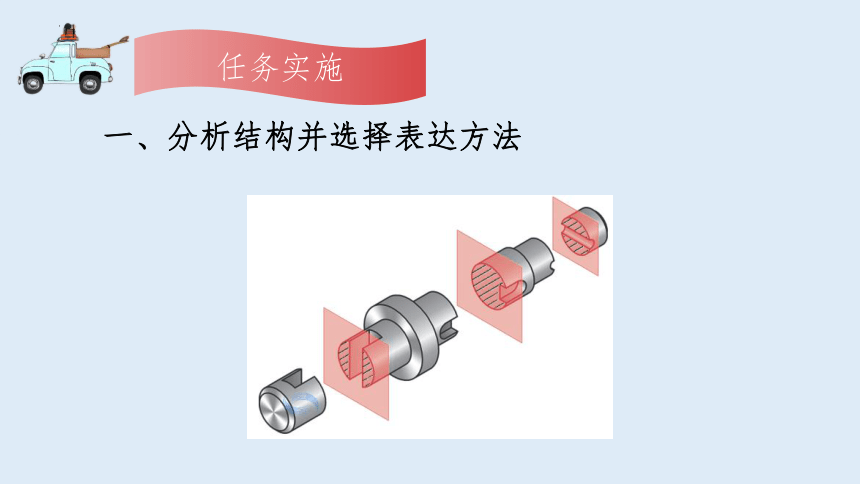

一、分析结构并选择表达方法

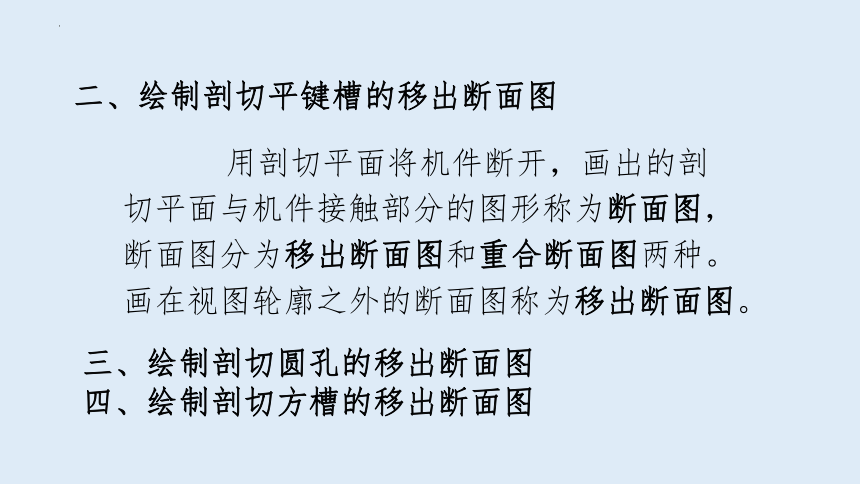

二、绘制剖切平键槽的移出断面图
用剖切平面将机件断开，画出的剖切平面与机件接触部分的图形称为断面图，断面图分为移出断面图和重合断面图两种。画在视图轮廓之外的断面图称为移出断面图。
三、绘制剖切圆孔的移出断面图
四、绘制剖切方槽的移出断面图

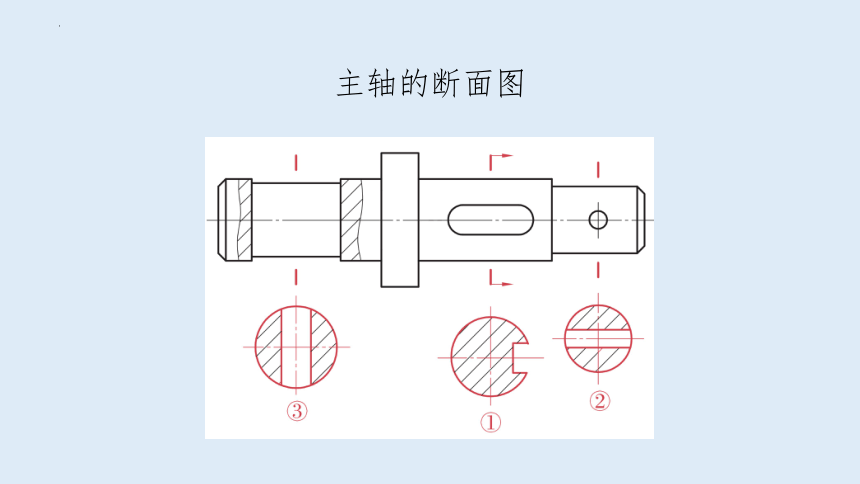

主轴的断面图
移出断面图的标注规则
移出断面图的标注与剖视图类似。
下列情况下可以简化，但是移出断面图不能省略剖切符号。
1.配置在剖切符号延长线上的不对称移出断面不必标注字母。
2.不配置在剖切符号延长线上的对称移出断面以及按投影关系配置的移出断面一般不必标注箭头。
3.配置在剖切符号延长线上的对称移出断面，不必标注字母和箭头。
移出断面图的标注示例
在剖切位置延长线上
移出断面图形状前后对称
移出断面图形状前后不对称
按投影关系配置
移出断面图形状前后对称
移出断面图形状前后不对称
在其他位置
移出断面图形状前后对称
移出断面图形状前后不对称
模块六
课题三　绘制断面图
任务二
绘制重合断面图
掌握重合断面图的画法和标注方法。
试读懂拨叉的两视图，并选择合适的剖切方法表达该机件。
拨叉的主视图、俯视图
一、分析结构并选择表达方法
二、绘制全剖的主视图
三、绘制表达连接板断面形状的重合断面图
四、绘制表达肋板形状的重合断面图
一、视图中的轮廓线与重合断面图的图形重叠
二、重合断面图的标注
国家标准规定：对称的重合断面图不必标注，不对称的重合断面图可以省略标注。
