模块七
标准件与通用件的表示法
模块七
课题二　绘制齿轮的视图
课题一　绘制螺纹及螺纹连接图
课题二　绘制键连接图和销连接图
课题二　绘制滚动轴承和弹簧
模块七

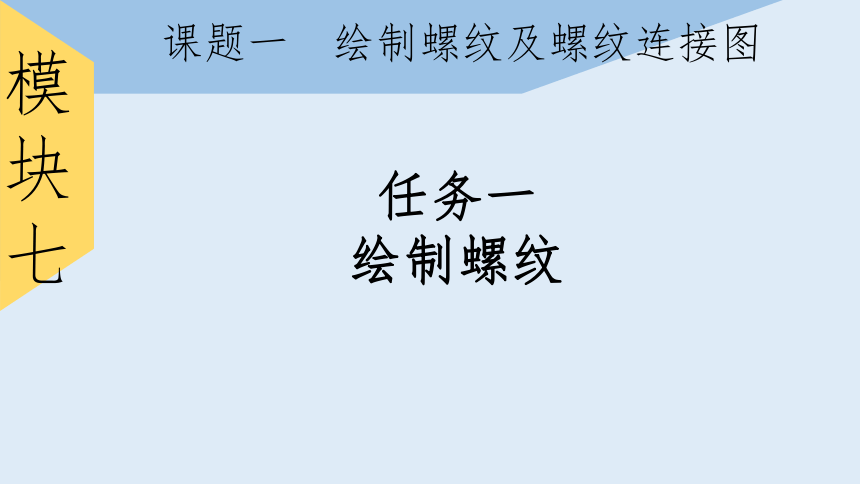

课题一　绘制螺纹及螺纹连接图
任务一
绘制螺纹

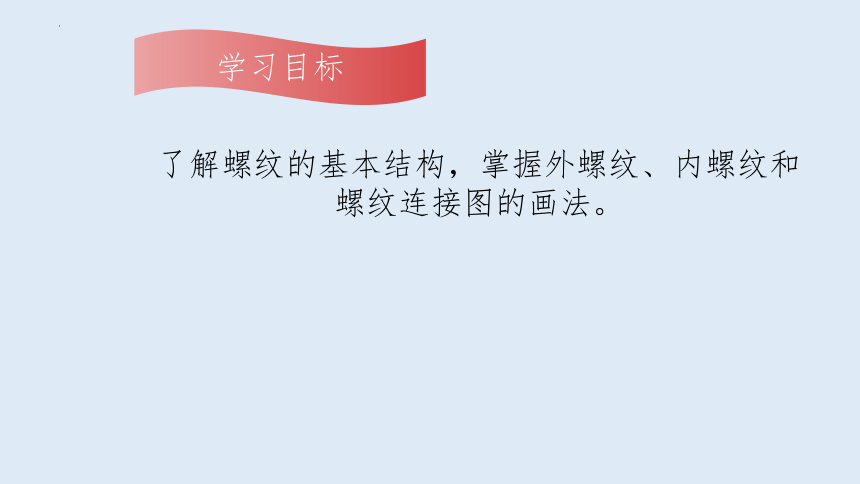

了解螺纹的基本结构，掌握外螺纹、内螺纹和螺纹连接图的画法。

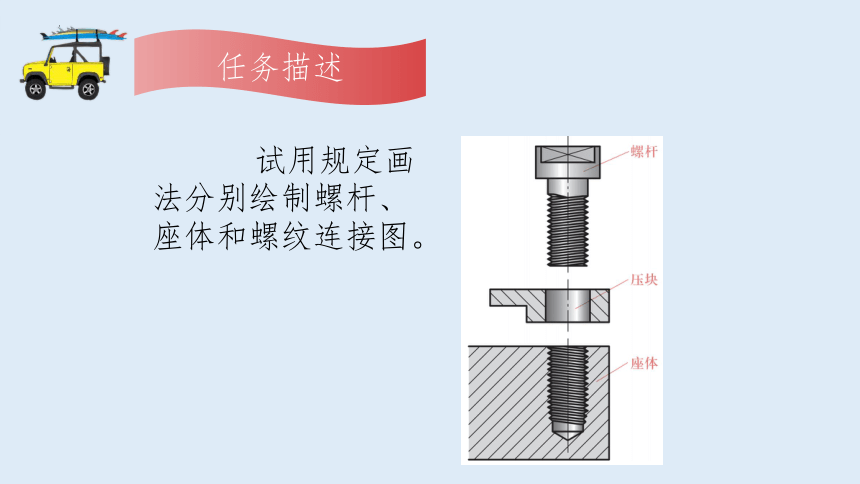

试用规定画法分别绘制螺杆、座体和螺纹连接图。

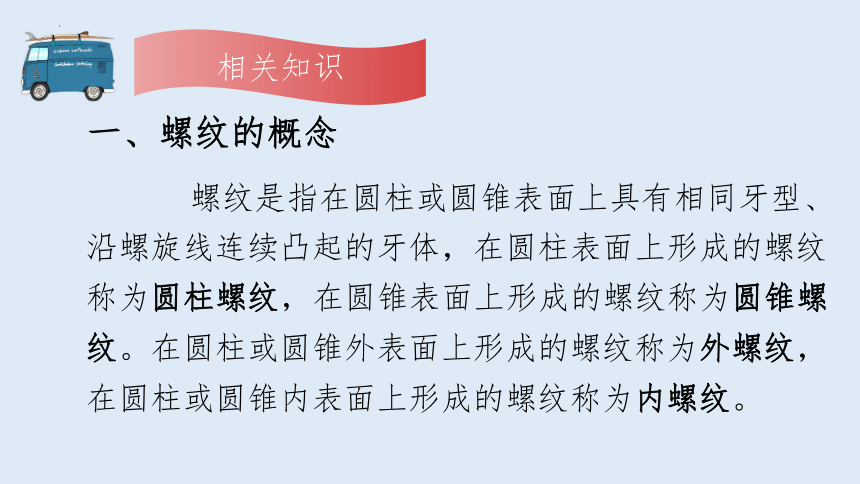

一、螺纹的概念
螺纹是指在圆柱或圆锥表面上具有相同牙型、沿螺旋线连续凸起的牙体，在圆柱表面上形成的螺纹称为圆柱螺纹，在圆锥表面上形成的螺纹称为圆锥螺纹。在圆柱或圆锥外表面上形成的螺纹称为外螺纹，在圆柱或圆锥内表面上形成的螺纹称为内螺纹。

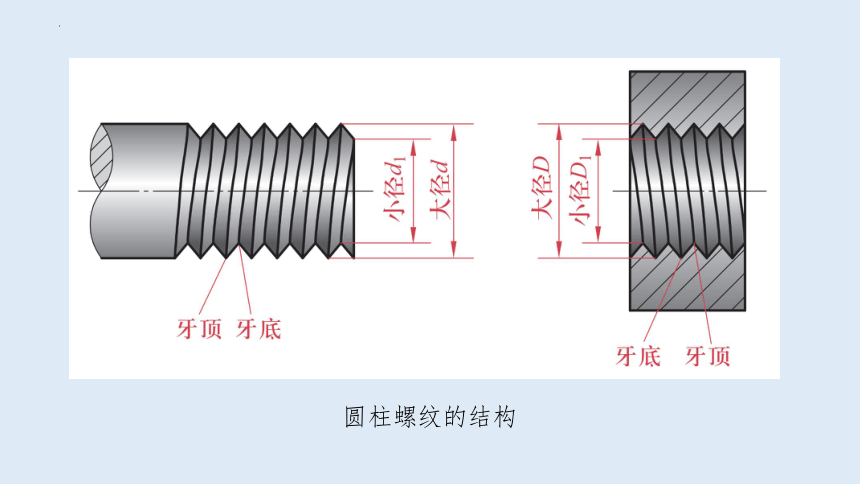

圆柱螺纹的结构
二、圆柱螺纹的直径
1．螺纹大径
螺纹大径是与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。
2．螺纹小径
螺纹小径是与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。
3．公称直径
螺纹的公称直径是代表螺纹尺寸的直径。
一、绘制螺杆
二、绘制座体
三、绘制螺纹连接图
一、几种常见螺纹的画法
1．外螺纹在剖视图中的画法
2．螺纹连接在投影为圆的剖视图中的画法
3．圆锥螺纹的画法
二、螺纹标记在图样上的标注
1．公称直径以 mm 为单位的螺纹，其标记应直接标注在螺纹大径的尺寸线上或其引出线上
2．管螺纹的标记一律标注在引出线上，引出线应由螺纹大径处引出或由对称中心处引出
3．螺纹副标记的标注方法与螺纹标记的标注方法相同
