模块七
标准件与通用件的表示法

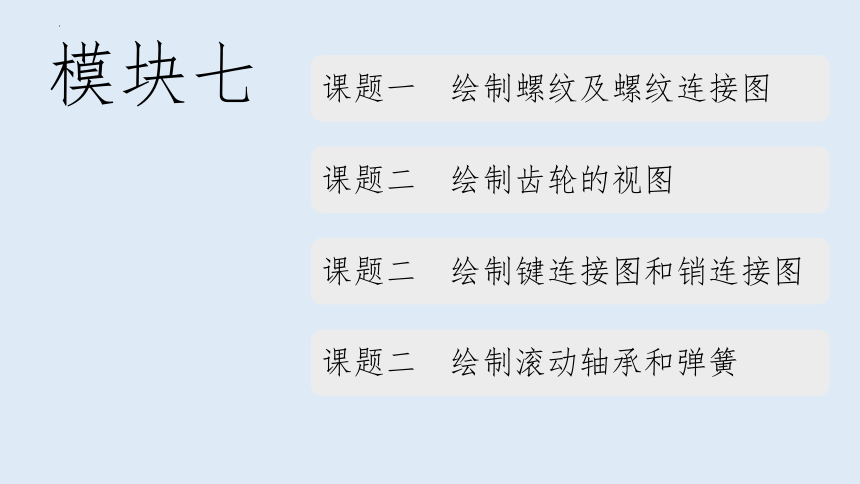

模块七
课题二　绘制齿轮的视图
课题一　绘制螺纹及螺纹连接图
课题二　绘制键连接图和销连接图
课题二　绘制滚动轴承和弹簧
模块七

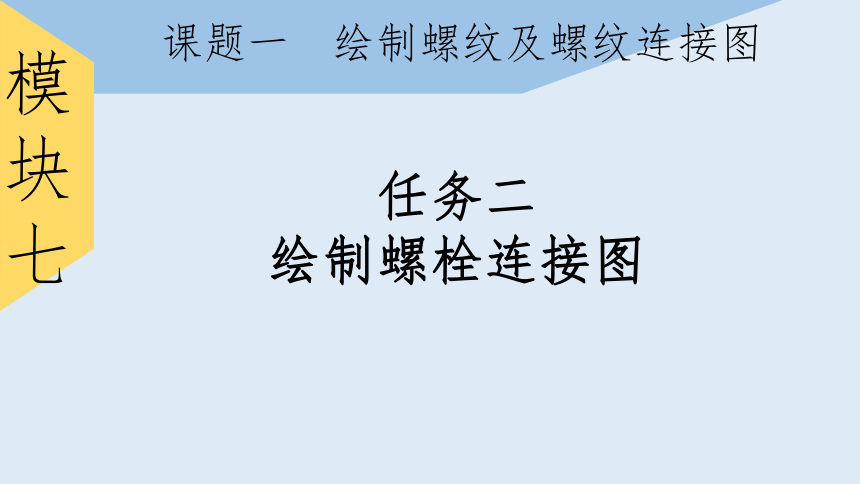

课题一　绘制螺纹及螺纹连接图
任务二
绘制螺栓连接图

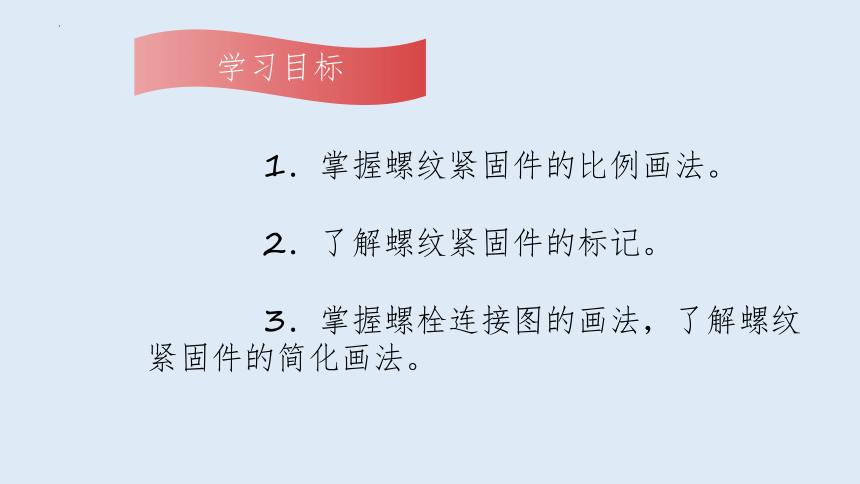

1．掌握螺纹紧固件的比例画法。
2．了解螺纹紧固件的标记。
3．掌握螺栓连接图的画法，了解螺纹紧固件的简化画法。

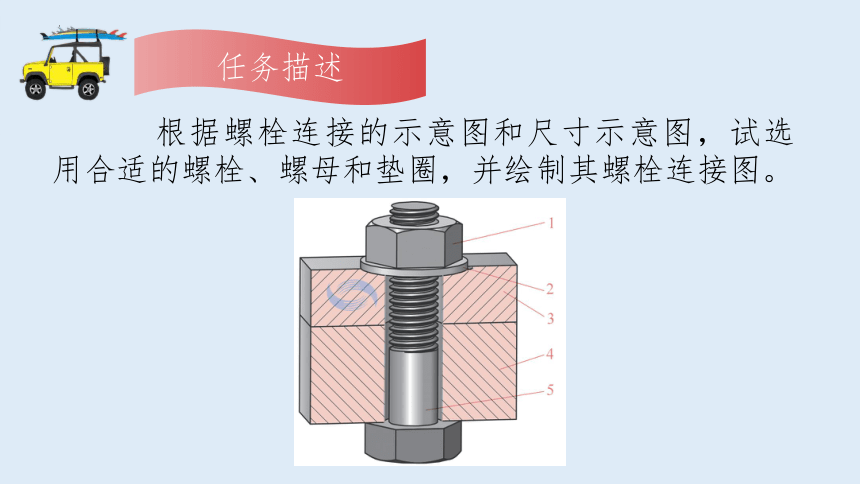

根据螺栓连接的示意图和尺寸示意图，试选用合适的螺栓、螺母和垫圈，并绘制其螺栓连接图。
螺栓连接的连接板的尺寸

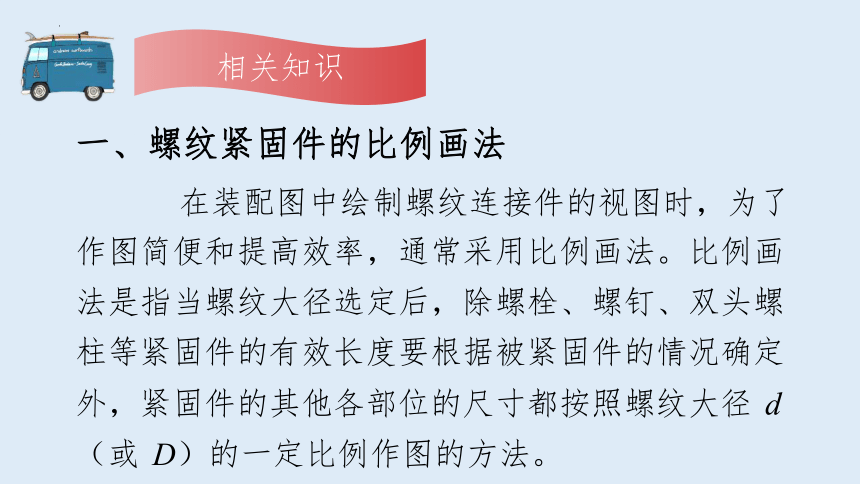

一、螺纹紧固件的比例画法
在装配图中绘制螺纹连接件的视图时，为了作图简便和提高效率，通常采用比例画法。比例画法是指当螺纹大径选定后，除螺栓、螺钉、双头螺柱等紧固件的有效长度要根据被紧固件的情况确定外，紧固件的其他各部位的尺寸都按照螺纹大径 d（或 D）的一定比例作图的方法。
常用螺纹紧固件的结构和比例画法
六角头螺栓的结构和比例画法
双头螺柱的结构和比例画法
开槽圆柱头螺钉的结构和比例画法
十字槽沉头螺钉的结构和比例画法
内六角圆柱头螺钉的结构和比例画法
开槽沉头螺钉的结构和比例画法
六角螺母的结构和比例画法
平垫圈的结构和比例画法
弹簧垫圈的结构和比例画法
二、螺纹紧固件的标记
螺纹紧固件的简化标记一般由“名称　标准号　螺纹规格或公称尺寸×公称长度（必要时）”组成。
一、选择螺纹连接件
二、绘制螺栓连接图
1．画被连接零件的视图
2． 在 主 视 图、左视图上画螺栓的头部
3．在三个视图上画垫圈的投影
4．在三个视图上画螺母的投影
5．在三个视图上绘制螺栓上螺杆部分的投影
6．画剖面线
7．校核，按线型描深图线
螺纹紧固件的简化画法规则
1. 在装配图中，当剖切面通过螺杆的轴线时，螺柱、螺栓、螺钉、螺母及垫圈等均按未剖切绘制；
2. 螺纹紧固件的工艺结构如倒角、退刀槽、缩颈、凸肩等均可省略不画。
螺栓连接的简化画法
