模块三
课题二　绘制斜二等轴测图
任务一
绘制端盖的斜二等轴测图
1．了解斜二等轴测图的形成过程，掌握斜二等轴测图的轴间角和轴向伸缩系数的概念。
2．掌握绘制斜二等轴测图的方法。

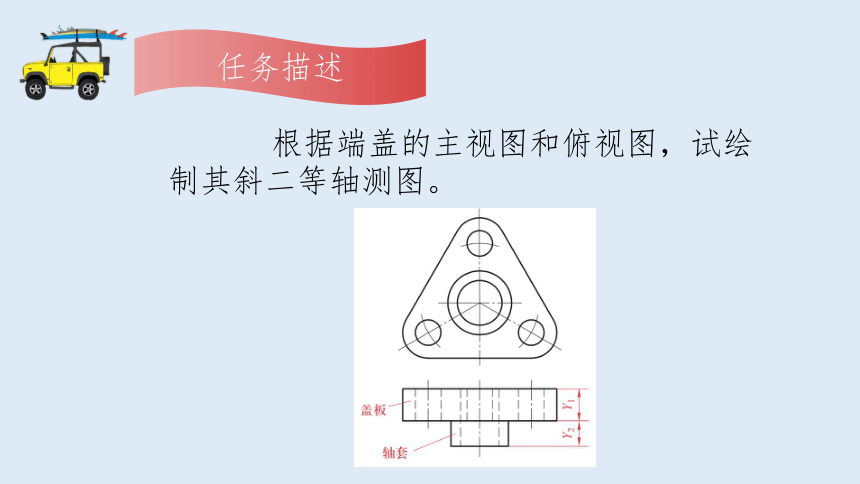

根据端盖的主视图和俯视图，试绘制其斜二等轴测图。
一、斜二等轴测图的形成
将物体向正投影面进行投射，则得到主视图。物体与投影面的相对位置不变，若互相平行的投射线从物体的斜上方倾斜于投影面投射，则可在投影面上得到一个能反映物体形状的斜二等轴测图（简称斜二测）。

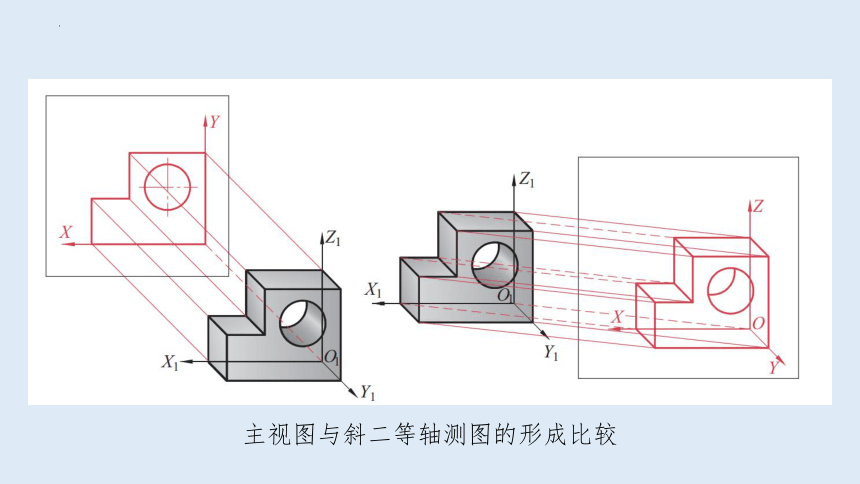

主视图与斜二等轴测图的形成比较

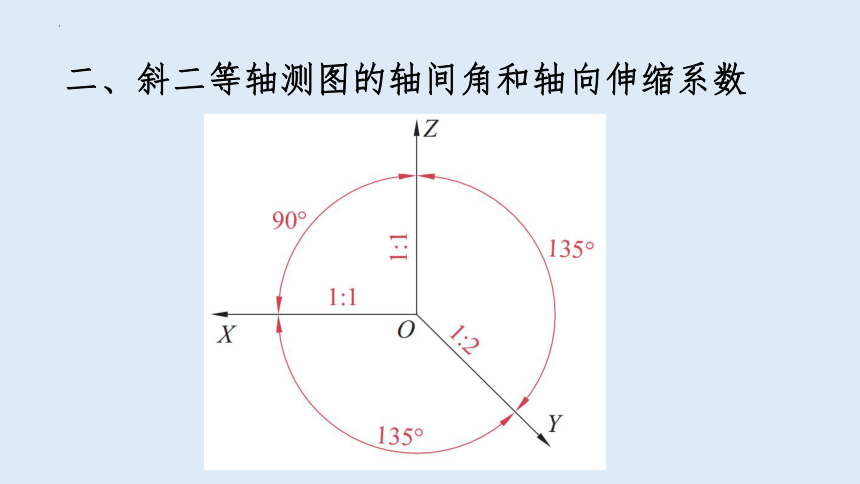

二、斜二等轴测图的轴间角和轴向伸缩系数
绘制端盖斜二等轴测图的步骤

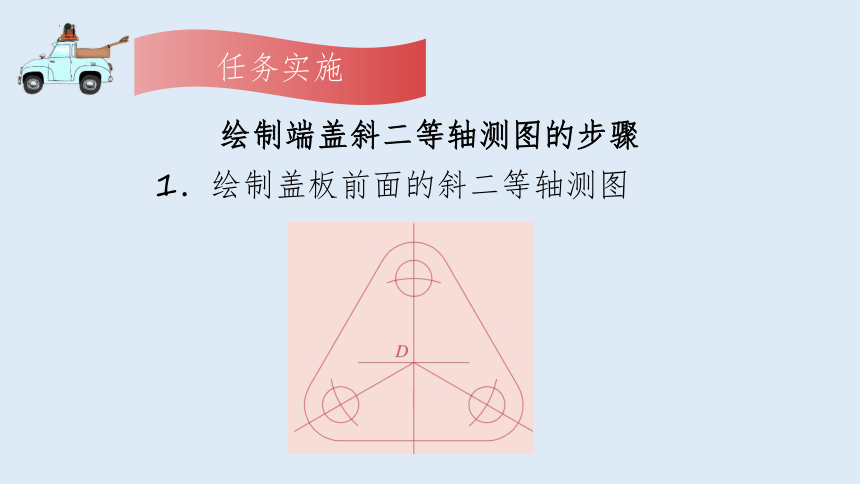

1．绘制盖板前面的斜二等轴测图
2．绘制盖板后面的斜二等轴测图
3．绘制盖板左下侧和右上侧两圆弧的公切线
4．绘制轴套的斜二等轴测图
5．擦除多余图线，加深可见轮廓线，即可得到端盖的斜二等轴测图
模块三
课题二　绘制斜二等轴测图
任务二
绘制支座的斜二等轴测图
能绘制简单形体的斜二等轴测图。
根据支座的三视图，试绘制其斜二等轴测图。
绘制支座斜二等轴测图的步骤
1．确定坐标原点及坐标轴
2．绘制立板前面的斜二等轴测图
3．绘制立板的斜二等轴测图
4．绘制长方形底板的斜二等轴测图
5．擦除两板连接处的多余图线
6．绘制底板上的矩形槽
7．擦除作图线，描深可见轮廓线
