模块六
课题二　绘制剖视图
任务一
绘制汽车备胎架支架的全剖视图

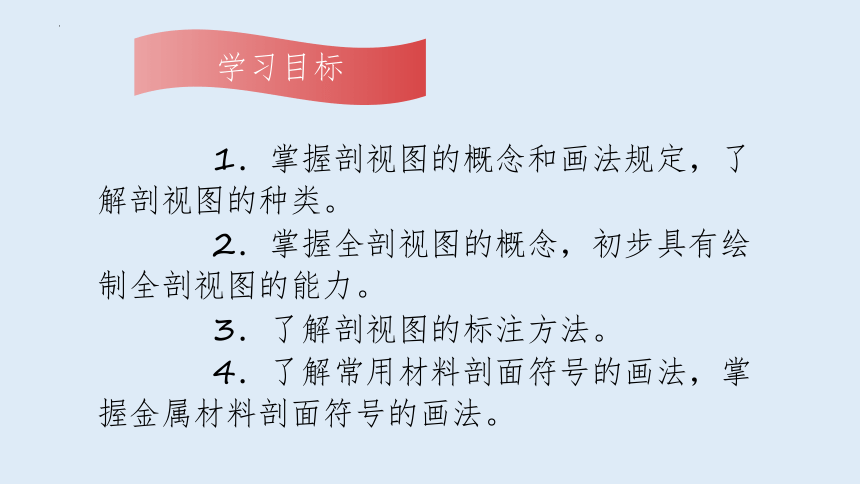

1．掌握剖视图的概念和画法规定，了解剖视图的种类。
2．掌握全剖视图的概念，初步具有绘制全剖视图的能力。
3．了解剖视图的标注方法。
4．了解常用材料剖面符号的画法，掌握金属材料剖面符号的画法。

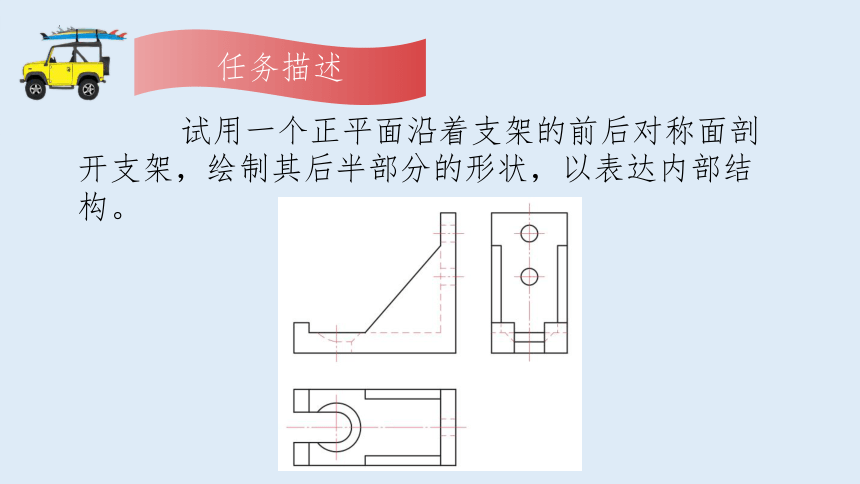

试用一个正平面沿着支架的前后对称面剖开支架，绘制其后半部分的形状，以表达内部结构。
一、剖视图的形成

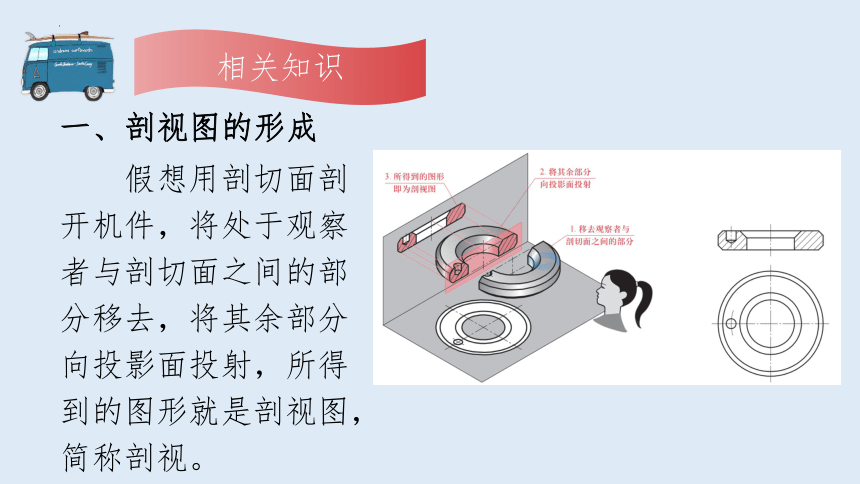

假想用剖切面剖开机件，将处于观察者与剖切面之间的部分移去，将其余部分向投影面投射，所得到的图形就是剖视图，简称剖视。
二、全剖视图的概念

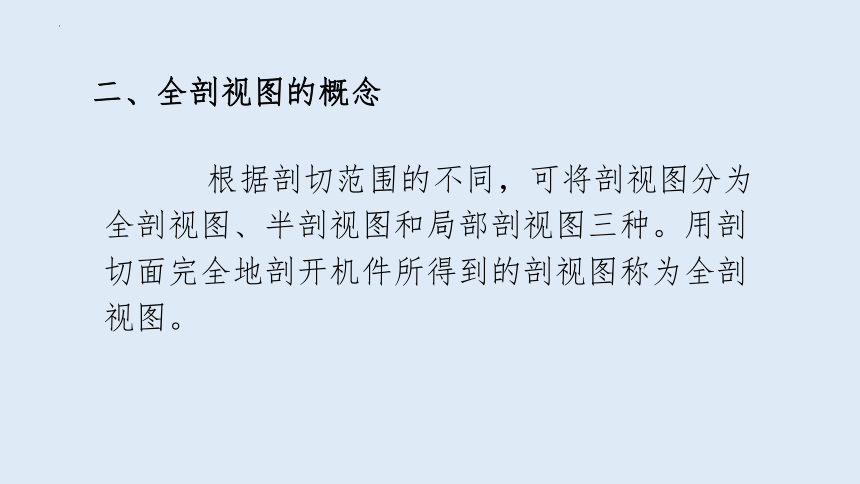

根据剖切范围的不同，可将剖视图分为全剖视图、半剖视图和局部剖视图三种。用剖切面完全地剖开机件所得到的剖视图称为全剖视图。

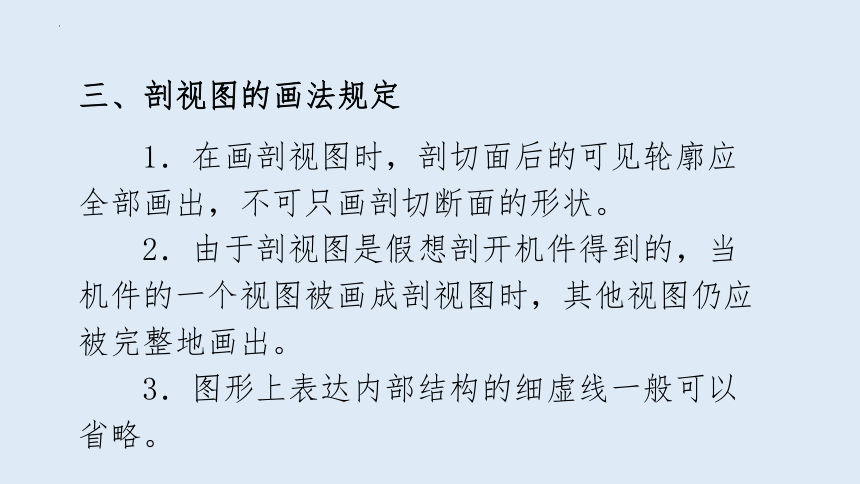

三、剖视图的画法规定
1．在画剖视图时，剖切面后的可见轮廓应全部画出，不可只画剖切断面的形状。
2．由于剖视图是假想剖开机件得到的，当机件的一个视图被画成剖视图时，其他视图仍应被完整地画出。
3．图形上表达内部结构的细虚线一般可以省略。
四、剖面符号

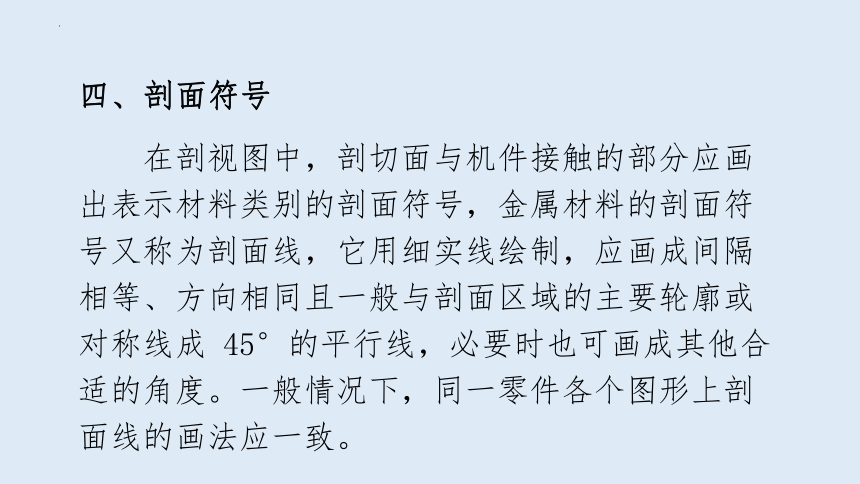

在剖视图中，剖切面与机件接触的部分应画出表示材料类别的剖面符号，金属材料的剖面符号又称为剖面线，它用细实线绘制，应画成间隔相等、方向相同且一般与剖面区域的主要轮廓或对称线成 45°的平行线，必要时也可画成其他合适的角度。一般情况下，同一零件各个图形上剖面线的画法应一致。

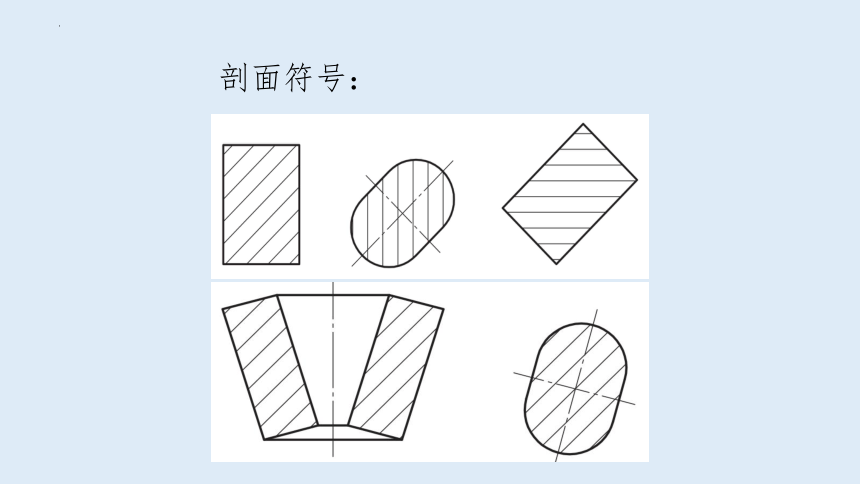

剖面符号：

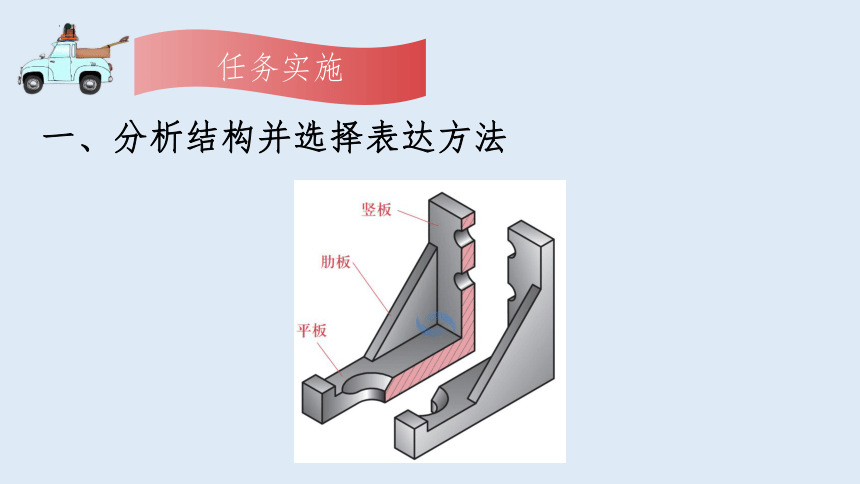

一、分析结构并选择表达方法
二、绘制全剖的主视图

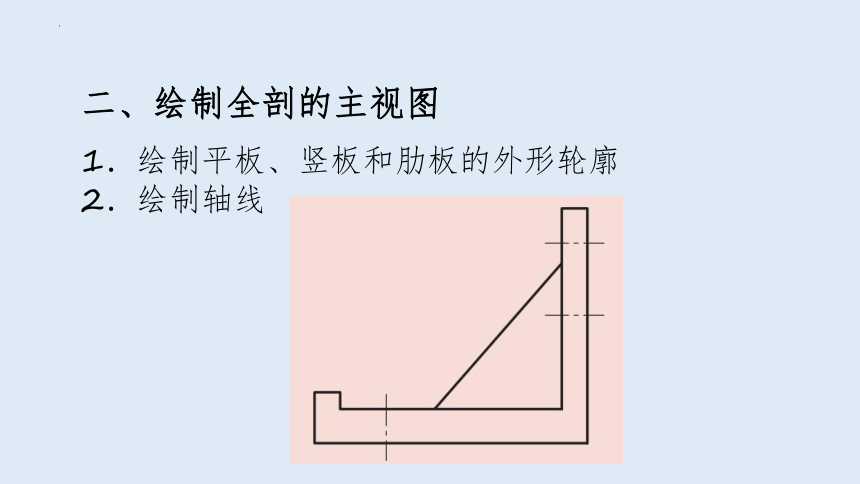

1．绘制平板、竖板和肋板的外形轮廓
2．绘制轴线

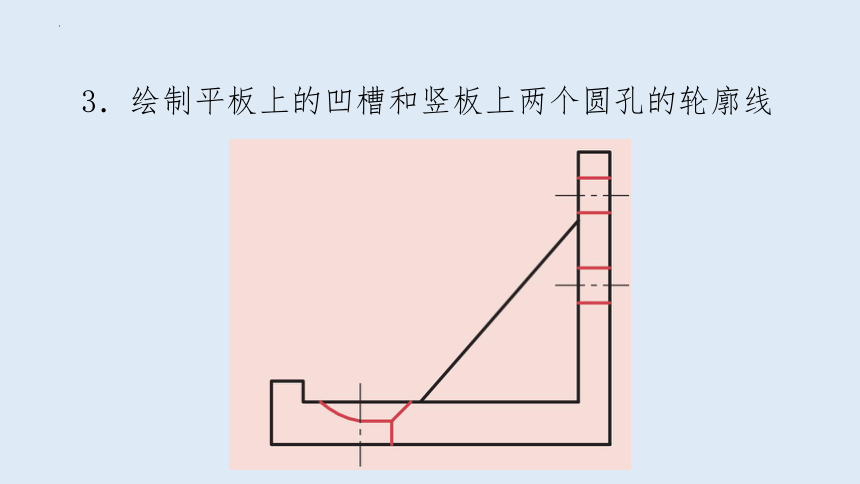

3．绘制平板上的凹槽和竖板上两个圆孔的轮廓线

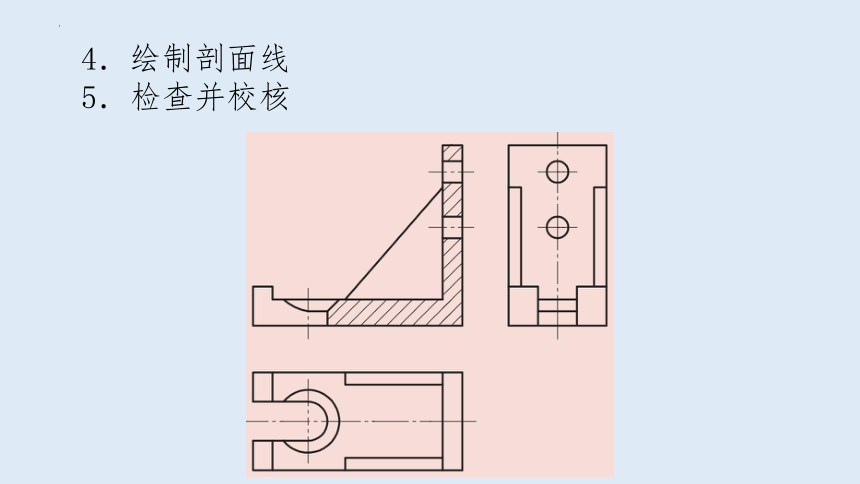

4．绘制剖面线
5．检查并校核
一、剖视图的标注
1．当剖视图按投影关系配置，中间没有其他图形隔开时，可以省略箭头。
2．当单一剖切平面通过机件的对称平面或基本对称平面，且剖视图按投影关系配置，间没有其他图形隔开时，可以省略标注。
剖视图的标注可以简化或省略的情况如下：
二、各种材料的剖面符号
金属材料
线圈绕组元件
部分电器件的叠钢片
非金属材料
型砂、填砂、粉末冶金、砂轮、陶瓷刀片、硬质合金刀片等
玻璃及供观察用的其他透明材料
木材纵断面
木材横断面
木质胶合板
基础周围的泥土
混凝土
钢筋混凝土
砖
格网
液体
模块六
课题二　绘制剖视图
任务二
绘制半剖视图
掌握半剖视图的概念及画法规定，初步具有绘制半剖视图的能力。
试读懂轴座两视图，分析其结构形状，并选择合适的剖视图表达其内外结构。
一、半剖视图的概念
当机件具有对称平面时，向垂直于对称平面的投影面上投射所得到的图形，可以对称中心线为界，一半画成剖视图，另一半画成视图，这种半个剖视图和半个视图的拼合图形称为半剖视图。
1．半个视图与半个剖视图的分界线用细点画线表示，而不能画成粗实线。
2．机件的内部形状已在半剖视图中表达清楚， 在另一半表达外形的视图中一般不再画出细虚线。
二、半剖视图的画法规定
一、分析结构并选择表达方法
二、将轴座的主视图改画成半剖视图
三、将轴座的俯视图改画成半剖视图
四、标注剖视图名称
半剖视图的标注方法与全剖视图相同。
模块六
课题二　绘制剖视图
任务三
绘制局部剖视图
掌握局部剖视图的概念及画法规定，初步具有绘制局部剖视图的能力。
试读懂上箱体两视图，分析其结构形状，并选择合适的剖视图表达其内外结构。
一、局部剖视图的概念
用剖切面局部地剖开机件所画出的剖视图称为局部剖视图。
1．局部剖视图与视图之间一般用波浪线分界；
2．波浪线应画在机件的实体上，不能画在机件的中空处或超出图形轮廓线；
3．局部剖视图的波浪线不能与图形的轮廓线重合，也不能用轮廓线代替；
4．当单一剖切平面的剖切位置明确时，局部剖视图不必标注。
二、局部剖视图的画法规定
波浪线的正确画法
波浪线的错误画法
一、分析结构并选择表达方法
二、将主视图改画成局部剖视图
三、将俯视图改画成局部剖视图
绘制局部剖视图时的注意事项
在绘制剖视图时，当对称图形的轮廓线与对称中心线重合时，应避免采用半剖视图，而采用局部剖视图。
错误的表达方法 正确的表达方法
模块六
课题二　绘制剖视图
任务四
绘制用单一剖切平面剖切的剖视图
1．了解剖切面的种类。
2．掌握用不平行于任何基本投影面的单一剖切平面剖切机件获得剖视图的画法。
3．初步具有绘制剖视图的能力。
试选择合适的剖视图表达制动杆。
一、分析结构并选择表达方法
二、绘制全剖的俯视图
三、绘制倾斜剖切的全剖视图
绘制 A—A 全剖视图
一、倾斜剖视图的转平绘制
为画图方便和合理利用图纸，可将采用不平行于任何基本投影面的剖切平面剖切获得的剖视图旋转放正配置，并在剖视图名称旁按图形的旋转方向标注旋转符号。与斜视图的标注方式一样，剖视图名称应注写在靠近旋转符号的箭头端。
转平绘制 A—A 全剖视图
二、剖切面的种类
剖切面有剖切平面和剖切柱面两种。常用的剖切平面有单一剖切平面、几个平行的剖切平面、几个相交的剖切平面等。单一剖切平面又包括与基本投影面平行的单一剖切平面和不平行于任何基本投影面的单一剖切平面。
模块六
课题二　绘制剖视图
任务五
绘制用几个平行的剖切平面剖切的剖视图
1．掌握用几个平行的剖切平面剖切机件获得剖视图的画法。
2．初步具有绘制剖视图的能力。
3．了解剖切平面转折处的画法。
试读懂汽缸盖后盖板两视图，并选择合适的剖切方法表达其俯视图。
一、分析结构并选择表达方法
二、绘制用三个平行的剖切平面剖切的全剖视图
三、标注剖视图
　剖切平面的转折处不应出现的几种情况
模块六
课题二　绘制剖视图
任务六
绘制用几个相交的剖切平面剖切的剖视图
掌握用几个相交的剖切平面剖切机件获得剖视图的画法。
试读懂端盖两视图，并选择合适的剖切方法表达其主视图。
一、分析结构并选择表达方法
二、绘制用正平剖切平面剖切端盖上部的剖视图
三、绘制用倾斜的剖切平面剖切后的剖视图
四、标注剖视图的名称
