液体的过滤

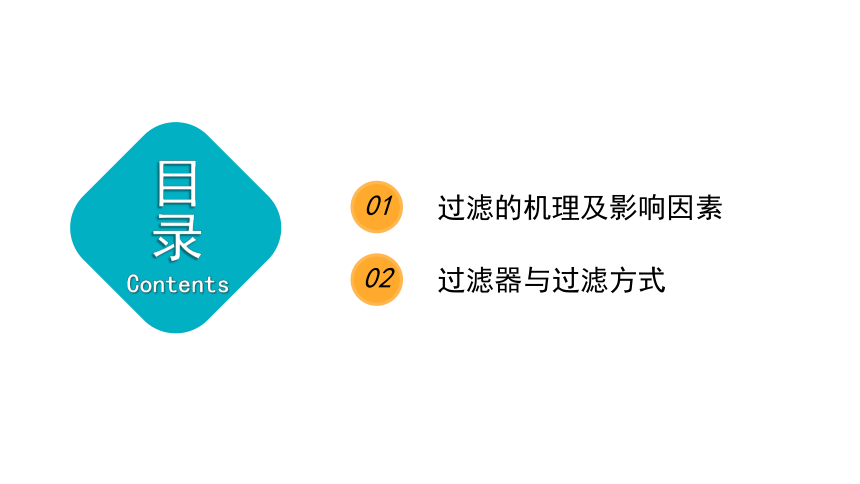

目录
Contents
01
过滤的机理及影响因素
02
过滤器与过滤方式
一
过滤的机理及影响因素
1.介质滤过：是指药液通过滤过介质时固体粒子被滤过介质截留而达到固－液分离的目的。
介质滤过的机理如下：
(1)表面（筛析）截留作用（图a） (2)深层截留作用（图b）
a b
（一）过滤的机理

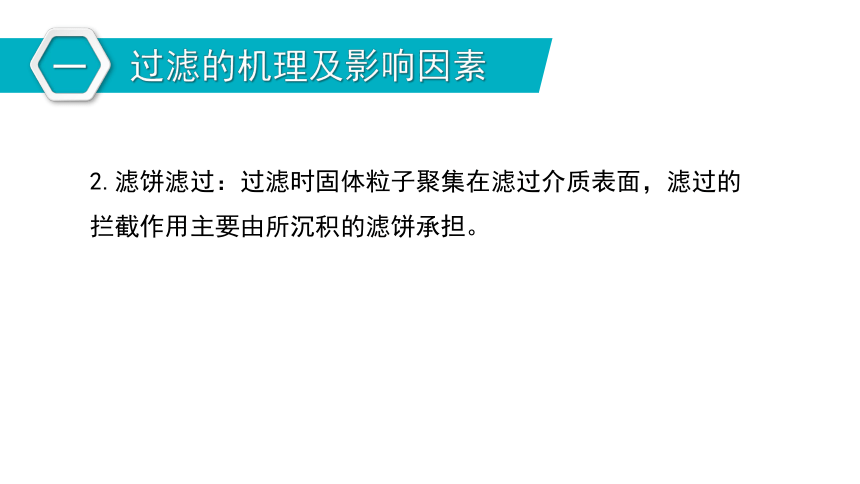

2.滤饼滤过：过滤时固体粒子聚集在滤过介质表面，滤过的拦截作用主要由所沉积的滤饼承担。
一
过滤的机理及影响因素
一
过滤的机理及影响因素

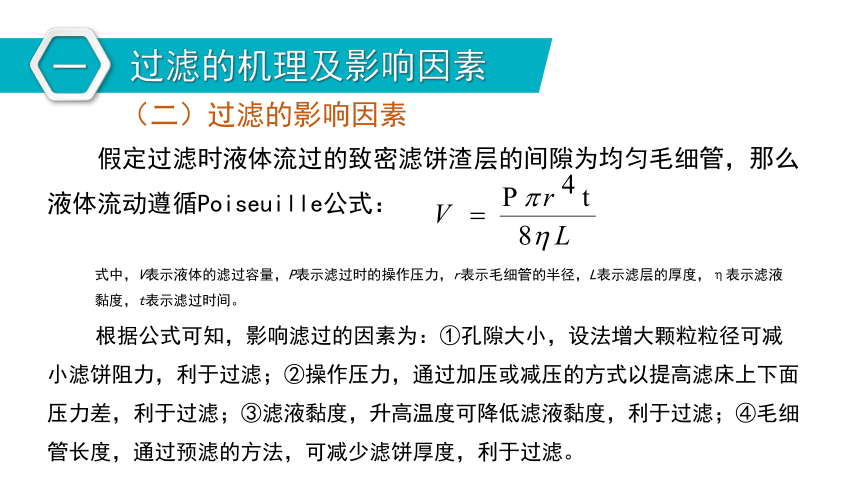

假定过滤时液体流过的致密滤饼渣层的间隙为均匀毛细管，那么液体流动遵循Poiseuille公式：
式中，V表示液体的滤过容量，P表示滤过时的操作压力，r表示毛细管的半径，L表示滤层的厚度，η表示滤液黏度，t表示滤过时间。
根据公式可知，影响滤过的因素为：①孔隙大小，设法增大颗粒粒径可减小滤饼阻力，利于过滤；②操作压力，通过加压或减压的方式以提高滤床上下面压力差，利于过滤；③滤液黏度，升高温度可降低滤液黏度，利于过滤；④毛细管长度，通过预滤的方法，可减少滤饼厚度，利于过滤。
（二）过滤的影响因素
一
过滤的机理及影响因素

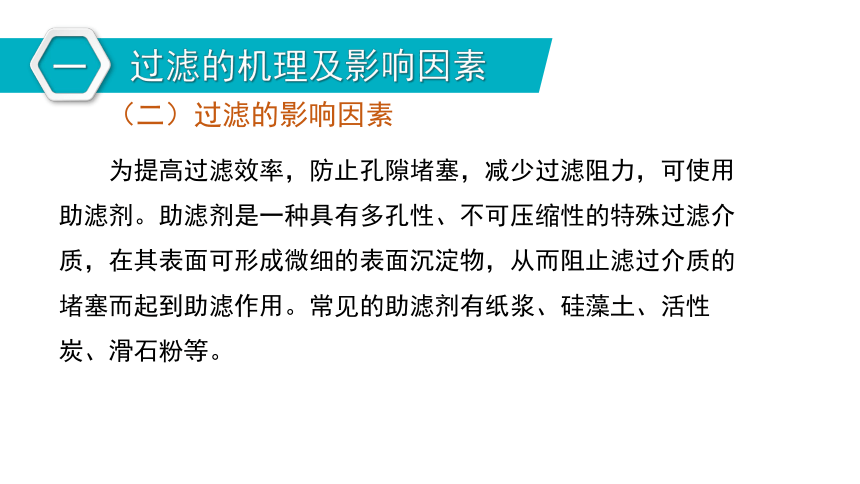

为提高过滤效率，防止孔隙堵塞，减少过滤阻力，可使用助滤剂。助滤剂是一种具有多孔性、不可压缩性的特殊过滤介质，在其表面可形成微细的表面沉淀物，从而阻止滤过介质的堵塞而起到助滤作用。常见的助滤剂有纸浆、硅藻土、活性炭、滑石粉等。
（二）过滤的影响因素
二
过滤器与过滤方式
1.砂滤棒
（一）过滤器
国内主要有两种产品，分别是苏州产的硅藻土砂滤棒（简称苏州滤棒）及唐山产的多孔素瓷滤棒（简称唐山滤棒）。苏州滤棒主要成分为SiO2，质地松散，适用于黏度高，浓度较大液体的过滤。唐山滤棒由白陶土烧结而成，质地致密、滤速慢，适用于低黏度液体的滤过。
适用于较细微粒的过滤，在生产中常作为较好的预滤设备，可用于脱碳过滤。钛滤器具有抗热性能好、重量轻、强度大、不易破碎、过滤阻力小、滤速大的优点。
2.钛滤棒
二
过滤器与过滤方式
常用于黏性、颗粒较大的浸出液的滤过。板框压滤机滤过面积大、截留固体多、滤材可任意选择，经济耐用，适用于大生产，缺点是清洗麻烦。
3.板框压滤机
图 板框压滤机
二
过滤器与过滤方式
4.垂熔玻璃滤器
图 各种形状的垂熔玻璃滤器
二
过滤器与过滤方式
性质稳定，除强碱及氢氟酸外几乎不受化学药品的腐蚀，滤过时无介质脱落，一般不影响药液的pH，对药物无吸附作用，且易于清洗。3号和G2常用于常压过滤，4号和G3、G4可用于加压或减压过滤，6号和G5、G6可用于除菌滤过。
5.微孔滤膜过滤器
①滤速快；②孔径小而均匀、截留能力强；③不影响药液pH；④滤膜用后弃去，避免药液之间的交叉污染；⑤吸附性小，不滞留药液；⑥容易堵塞。
图 圆筒形微孔滤膜滤器
二
过滤器与过滤方式
图 圆筒形微孔滤膜滤芯
1.高位静压过滤：利用液位差产生的静压，使药液自然流入滤器进行过滤的方法，也称为重力过滤。
2.减压过滤：利用真空泵抽真空形成负压，从而促进药液滤过的方法。
3.加压过滤：利用离心泵输送药液通过滤器进行过滤的方法。
二
过滤器与过滤方式
（二）过滤方式
