项目一 制图的基本规定
目录
了解制图的基本规定
01
任务 了解制图的基本规定
1
工程图样是现代工业生产中的重要技术资料,也是工程界交流的共同语言。掌握制图的基础知识和基本技能是培养识图、制图能力的基础。
01
任务 了解制图的基本规定
01
一、图纸幅面、图框格式和标题栏
1.图纸幅面

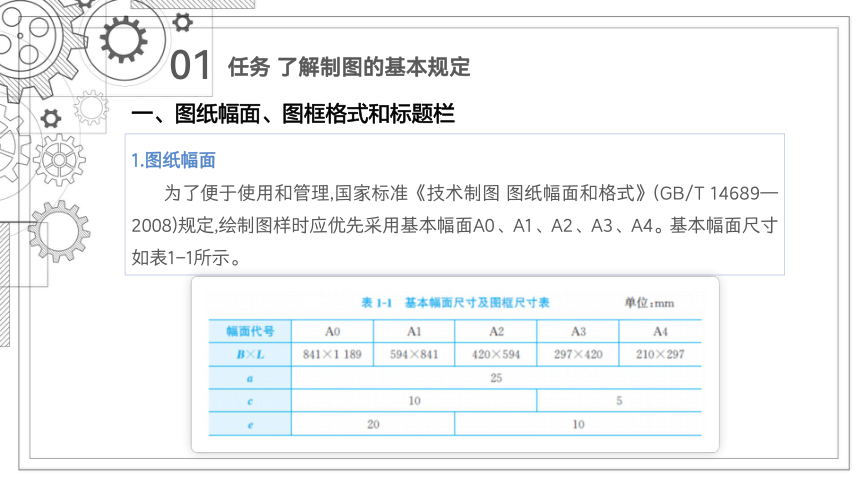

为了便于使用和管理,国家标准《技术制图 图纸幅面和格式》(GB/T 14689—2008)规定,绘制图样时应优先采用基本幅面A0、A1、A2、A3、A4。基本幅面尺寸如表1-1所示。
任务 了解制图的基本规定
01
2.图框格式

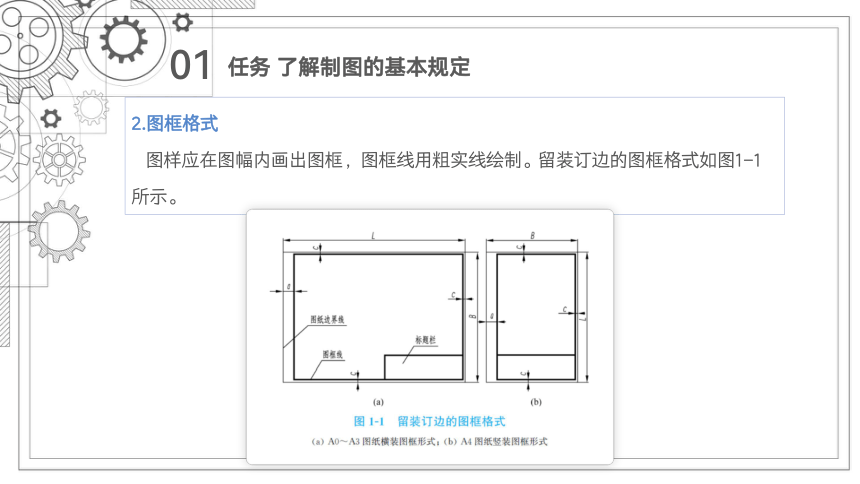

图样应在图幅内画出图框，图框线用粗实线绘制。留装订边的图框格式如图1-1所示。
任务 了解制图的基本规定
01

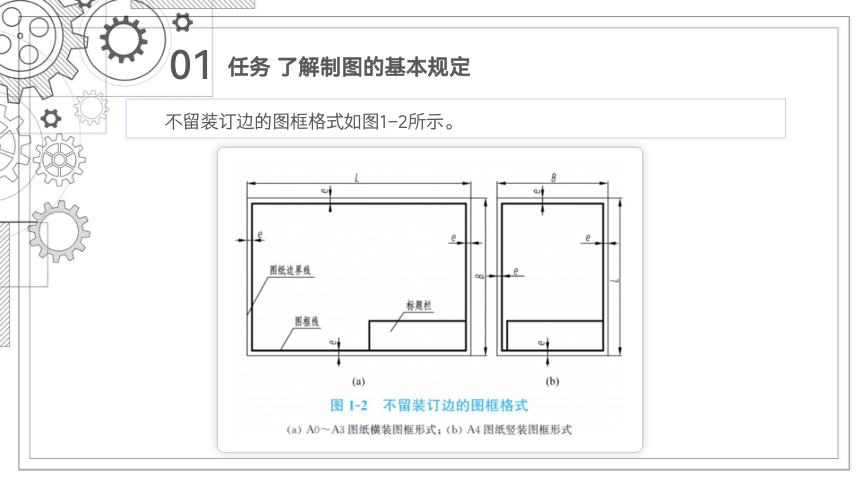

不留装订边的图框格式如图1-2所示。
任务 了解制图的基本规定
01
3.标题栏

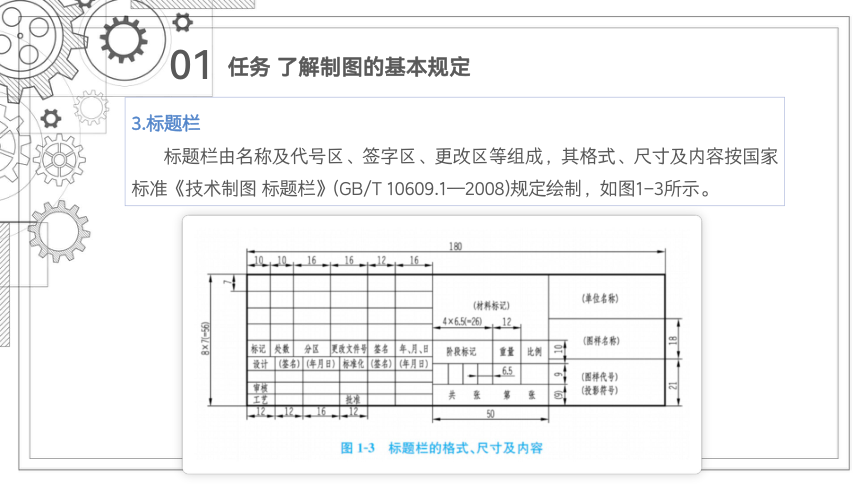

标题栏由名称及代号区、签字区、更改区等组成，其格式、尺寸及内容按国家标准《技术制图 标题栏》(GB/T 10609.1—2008)规定绘制，如图1-3所示。
任务 了解制图的基本规定
01
二、图线、字体和比例
1.图线
《技术制图 图线》(GT/T 17450—1998)规定，机械制图中为了表示不同内容，并能分清主次，便于识图，必须使用不同线型、线宽的图线来绘制图样。

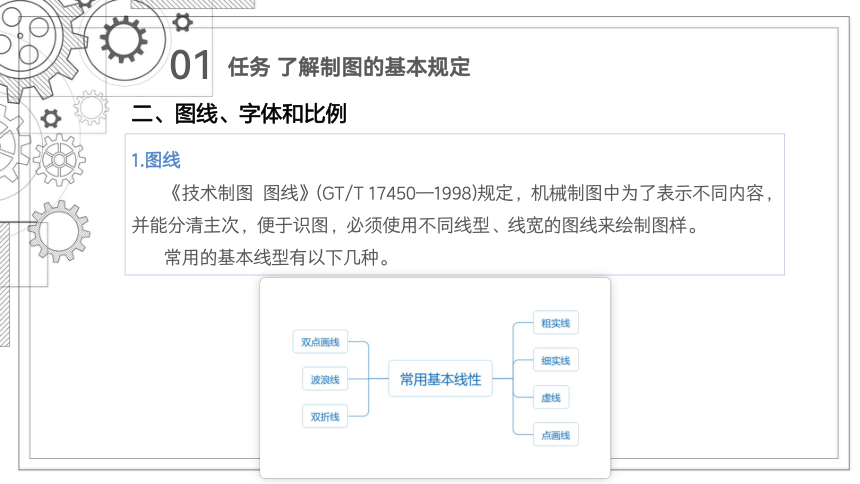

常用的基本线型有以下几种。
任务 了解制图的基本规定
01
常用粗实线线宽为0.7mm，其他细线型宽度为粗实线宽度的一半。具体应用见表1-2。
任务 了解制图的基本规定
01
2.字体
任务 了解制图的基本规定
《技术制图 字体》(GT/T 14691—1993)规定,图样中书写的汉字、字母、数字必须做到:字体端正、笔画清楚、排列整齐、间隔均匀。
汉字应写成长仿宋体字,并采用国家正式推行的《汉字简化方案》中规定的简化字,汉字的高度 不小于3.5mm。
字母和数字分为A型和B型。字体的笔画宽度用d表示。A型字体的笔画宽度d= /14,B型字体的笔画宽度d= /10。字母和数字可写成斜体和直体。绘图时,一般用B型斜体字。在同一图样上,只允许选用一种字体。
图1-4所示为图样上常见字体———长仿宋体的书写示例。
01
任务 了解制图的基本规定
01
3.比例
机件的大小千差万别,有的巨大,结构却很简单(如化工设备),有的很小,结构却很复杂(如手机、手表),如果都按原物体大小绘制图样是不可能的。
国家标准《技术制图 比例》(GB/T 14690—1993)中规定的比例分为以下三种。
任务 了解制图的基本规定
1
原值比例
2
放大比例
3
缩小比例
规定的比例分为
01
应优先选用表1-3中的比例。
任务 了解制图的基本规定
01
任务 了解制图的基本规定
无论采用何种比例绘制,标注尺寸时都必须按照机件实际的尺寸大小标注。
绘图时,尽量按机件的实际尺寸绘制,以便直接从图样上看出机件的实际尺寸。
对于大而简单的机件,采用缩小比例绘制;对于小而复杂的机件,采用放大比例绘制。
01
三、机械图样绘图步骤
任务 了解制图的基本规定
准备工作
打底稿
检查并描深
布图
准备好相应的绘图工具,选定图纸的尺寸。
将所画图样均匀布置在图框内,用H型铅笔画出图形的对称中心线、圆的中心线、水平方向和垂直方向的基准线。
用H型铅笔绘制底稿,不能画得太浓,以便随时改动。
检查,改错,擦掉多余线条。
01
四、尺寸标注
1.尺寸的组成
任务 了解制图的基本规定
尺寸线和尺寸界线均用细实线画出,在计算机绘图中,箭头和字体大小一般用4号或者5号。
尺寸界线
尺寸线
尺寸数字
尺寸三要素
01
2.常用尺寸标注方法
任务 了解制图的基本规定
(3)标注小于或者等于半圆的圆弧时,尺寸线自圆心引向圆弧,只画一个指向圆弧的箭头,尺寸数字前加注半径符号“R”。
(4)圆弧的半径过大或者在图纸范围内无法标注其圆心位置时,可采用折线形式。若圆心位置无须注明,尺寸线可只画靠近箭头的一段。
(1)尺寸线必须与所标注的线段平行,大尺寸要注在小尺寸的外面。水平尺寸的数字写在尺寸线的上面或者尺寸线中间中断处;垂直尺寸的数字写在尺寸线的左边或者中间中断处,且字头朝左。
(2)标注圆或者大于半圆的圆弧时,尺寸线通过圆心,以圆周为尺寸界线,尺寸数字前加注直径符号“ ”。
01
任务 了解制图的基本规定
(7)标注角度的尺寸界线应沿径向引出,尺寸线是以该角顶点为圆心的圆弧,尺寸数字一律水平书写,一般写在尺寸线的中断处,必要时也可写在尺寸线的外面。
(5)对于小尺寸,当没有足够的位置画箭头或写数字时,箭头可画在外面,或用小圆点代替箭头,尺寸数字也可以采用旁注或引出标注的形式。
(6)标注球面的直径或半径时,应在尺寸数字前分别加注符号“S ”或“SR”。
01
标注尺寸常用符号见表1-4。
任务 了解制图的基本规定
01
3.尺寸标注的基本规则
任务 了解制图的基本规定
(1)图样上标注的尺寸数值就是机件实际大小的数值,它与画图时采用的比例及绘图的准确度无关。
(2)图样中的尺寸,当以毫米为单位时,无须标注计量单位的代号或者名称。若采用其他单位,则必须注明。
(3)图样中所注尺寸是机件的最后完工尺寸。
(4)机件的每个尺寸都只标注一次,并应标注在能清楚反映该结构的图形上。
01
图1-5所示图形
任务 了解制图的基本规定
五、平面图形的绘图步骤示例
01
图1-5所示图形的具体作图步骤如下:
任务 了解制图的基本规定
03
07
(3)绘制圆:根据80和20的尺寸绘出两 16小圆的中心线,并绘出 60圆和两个 16小圆。
(7)检查并擦去多余图线。
01
05
(1)绘制作图基准线: 60圆的两根中心线分别为纵横两个方向的基准线。
(5)绘制细节部分。
02
06
(2)绘制外部可见轮廓线:根据120和180的尺寸绘制出方形轮廓线。
(6)标注尺寸。
04
08
(4)绘出三个圆弧和45°斜线。
(8)按规定描深图线。
