(共20张PPT)
项目十三 图块的创建与应用

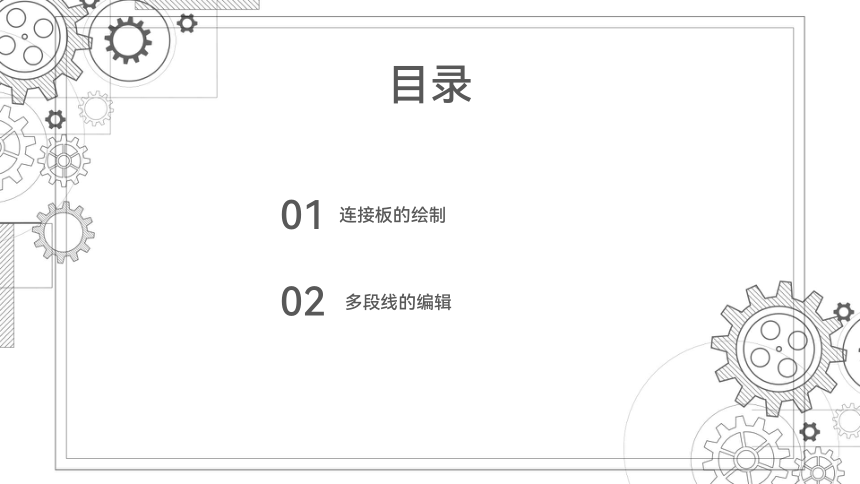

目录
连接板的绘制
01
多段线的编辑
02

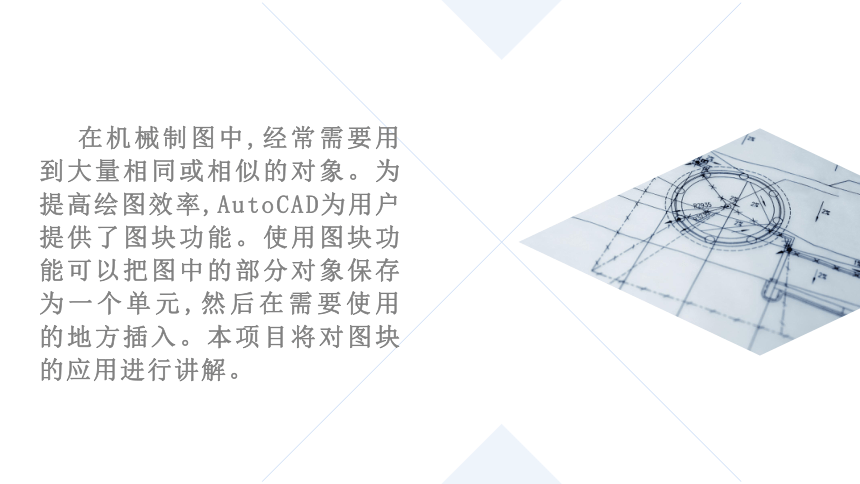

在机械制图中,经常需要用到大量相同或相似的对象。为提高绘图效率,AutoCAD为用户提供了图块功能。使用图块功能可以把图中的部分对象保存为一个单元,然后在需要使用的地方插入。本项目将对图块的应用进行讲解。
任务二 多段线的编辑
2
02

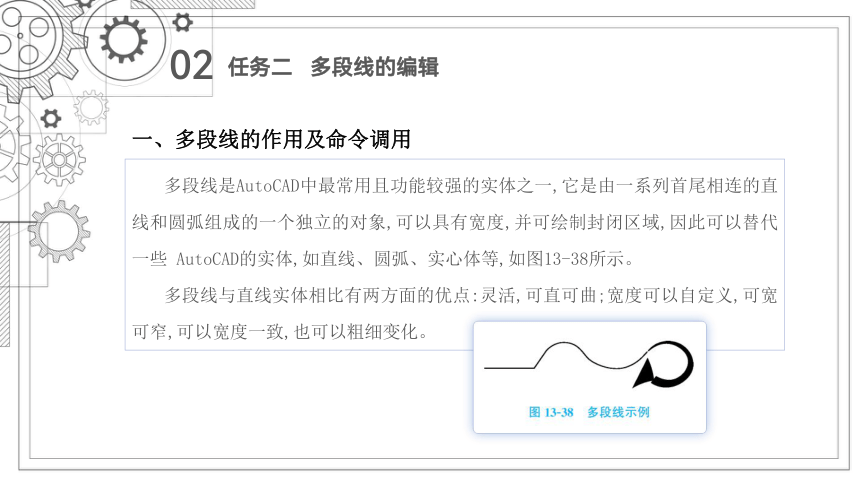

一、多段线的作用及命令调用
多段线是AutoCAD中最常用且功能较强的实体之一,它是由一系列首尾相连的直线和圆弧组成的一个独立的对象,可以具有宽度,并可绘制封闭区域,因此可以替代一些 AutoCAD的实体,如直线、圆弧、实心体等,如图13-38所示。
多段线与直线实体相比有两方面的优点:灵活,可直可曲;宽度可以自定义,可宽可窄,可以宽度一致,也可以粗细变化。
任务二 多段线的编辑
02

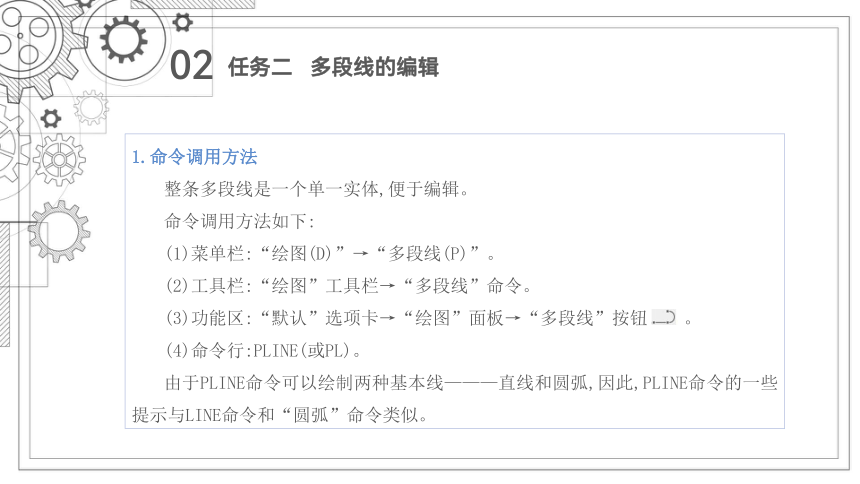

1.命令调用方法
整条多段线是一个单一实体,便于编辑。
命令调用方法如下:
(1)菜单栏:“绘图(D)”→“多段线(P)”。
(2)工具栏:“绘图”工具栏→“多段线”命令。
(3)功能区:“默认”选项卡→“绘图”面板→“多段线”按钮 。
(4)命令行:PLINE(或PL)。
由于PLINE命令可以绘制两种基本线———直线和圆弧,因此,PLINE命令的一些提示与LINE命令和“圆弧”命令类似。
任务二 多段线的编辑
02

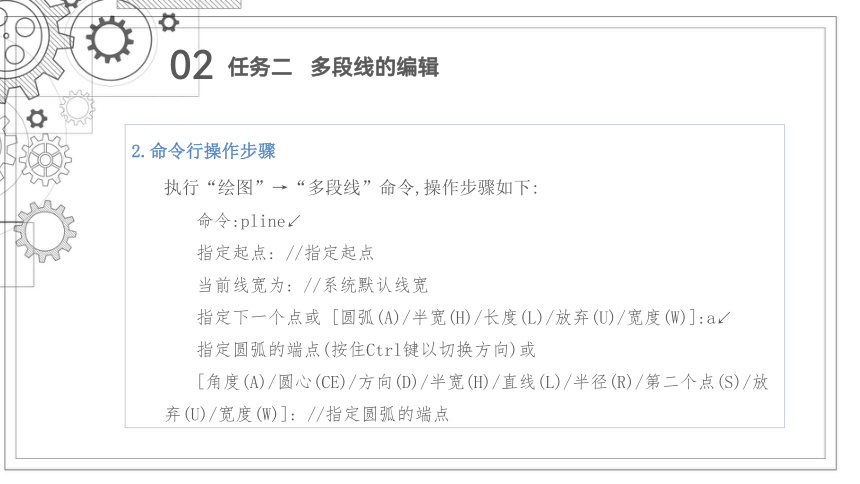

2.命令行操作步骤
执行“绘图”→“多段线”命令,操作步骤如下:
命令:pline↙
指定起点: //指定起点
当前线宽为: //系统默认线宽
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:a↙
指定圆弧的端点(按住Ctrl键以切换方向)或
[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: //指定圆弧的端点
任务二 多段线的编辑
02
任务二 多段线的编辑

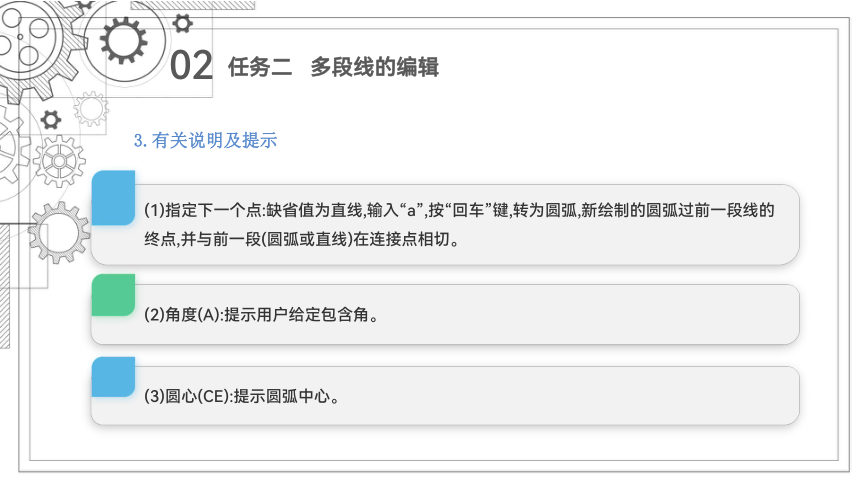

3.有关说明及提示
(2)角度(A):提示用户给定包含角。
(3)圆心(CE):提示圆弧中心。
(1)指定下一个点:缺省值为直线,输入“a”,按“回车”键,转为圆弧,新绘制的圆弧过前一段线的终点,并与前一段(圆弧或直线)在连接点相切。
02
任务二 多段线的编辑

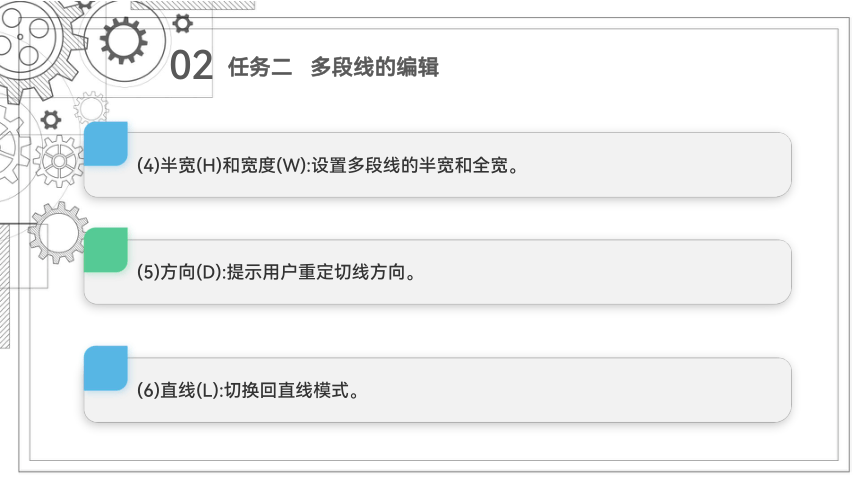

(5)方向(D):提示用户重定切线方向。
(6)直线(L):切换回直线模式。
(4)半宽(H)和宽度(W):设置多段线的半宽和全宽。
02
任务二 多段线的编辑
(8)第二个点(S):选择三点圆弧中的第二个点。
(9)放弃(U):取消上一次选项的操作。
(7)半径(R):提示输入圆弧半径。
02
二、编辑多段线
编辑多段线可以合并二维多段线,将线条和圆弧转换为二维多段线以及将多段线转换为曲线。
任务二 多段线的编辑
1.命令调用方法
(1)菜单栏:“绘图(D)”→“对象(O)”→“多段线”。
02
任务二 多段线的编辑
(3)命令行:PEDIT(简化命令:PE)。
(4)快捷菜单:选择要编辑的多段线,在绘图区右击鼠标,在弹出的快捷菜单中选择“多段线”→“编辑多段线”命令。
(2)功能区:“默认”选项卡→“修改”面板→“编辑多段线”按钮 。
02
2.主要功能
PEDIT命令可以移动、增加或删除多段线的顶点,可以为整个多段线设定统一的宽度或分别控制各段的宽度,可以将样条曲线或双圆弧曲线拟合成多段线,可以使开式多段线闭合或使闭合多段线打开。
(1)闭合多段线。
编辑图13-39所示的多段线,使其闭合,闭合后的效果如图13-40所示。
任务二 多段线的编辑
02
操作步骤如下:
命令:pedit↙ //执行“编辑多段线”命令
选择多段线或[多条(M)]: //单击鼠标左键选中多段线
输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:c ↙ //输入“c”按“回车”键选择“闭合(C)”选项
输入选项[打开(O)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]: //按“回车”键结束命令
任务二 多段线的编辑
02
(2)修改多段线的线宽。
编辑图13-40所示的多段线,使其线宽为10,效果如图13-41所示。
任务二 多段线的编辑
02
操作步骤如下:
执行“修改”→“对象”→“多段线”命令,命令行提示如下:
命令:pedit↙ //执行“编辑多段线”命令
选择多段线或[多条(M)]: //单击鼠标左键选中多段线
输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:w↙ //为多段线设置线宽
指定所有线段的线宽:l0↙ //设置多段线的宽度为“l0”
输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]: //按“回车”键结束命令
任务二 多段线的编辑
02
(3)修改多段线为样条曲线。
编辑图13-41所示的多段线,将其转化为样条曲线,效果如图13-42所示。
任务二 多段线的编辑
02
操作步骤如下:
执行“修改”→“对象”→“多段线”命令,命令行提示如下:
命令:pedit↙ //执行“编辑多段线”命令
选择多段线或[多条(M)]: //单击鼠标左键选中多段线
输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:s ↙ //把多段线设置为样条曲线
输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]: //按“回车”键结束命令
任务二 多段线的编辑
02
(4)打开多段线。
编辑图13-42所示的多段线,使其打开,效果如图13-43所示。
任务二 多段线的编辑
02
操作步骤如下:
执行“修改”→“对象”→“多段线”命令,命令行提示如下:
命令:pedit↙ //执行“编辑多段线”命令
选择多段线或[多条(M)]: //单击鼠标左键选中多段线
输入选项[打开(O)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:O↙ //输入“O”,按“回车”键,选择“打开(O)”选项
输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]: //按“回车”键结束命令
任务二 多段线的编辑
