在机械制图中，尺寸标注是一项细致而重要的工作。AutoCAD 2022提供了一套丰富、完整、灵活的标注系统来对图形进行快速而又准确的标注。本项目重点介绍各种尺寸标注的方法。
任务三 标注阶梯轴尺寸
3
03
一、“公差”命令
使用“公差”命令可绘制形位公差特征控制框。
任务三 标注阶梯轴尺寸

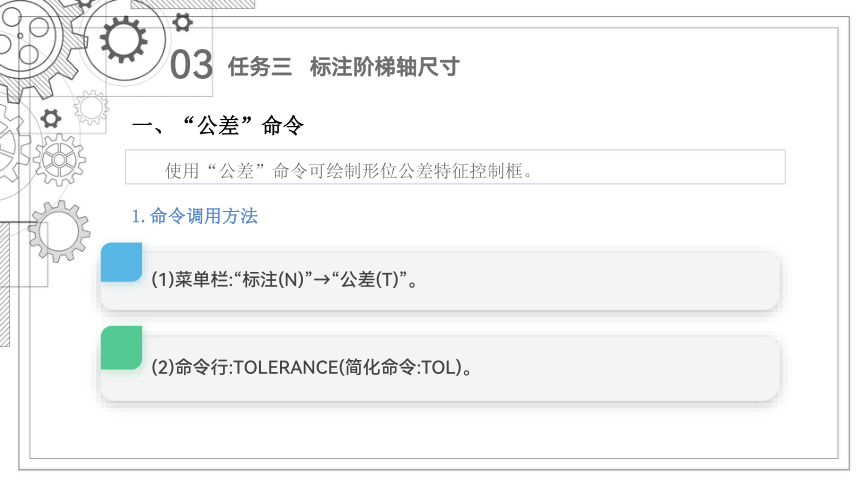

(1)菜单栏:“标注(N)”→“公差(T)”。
(2)命令行:TOLERANCE(简化命令:TOL)。
1.命令调用方法
03
2.说明

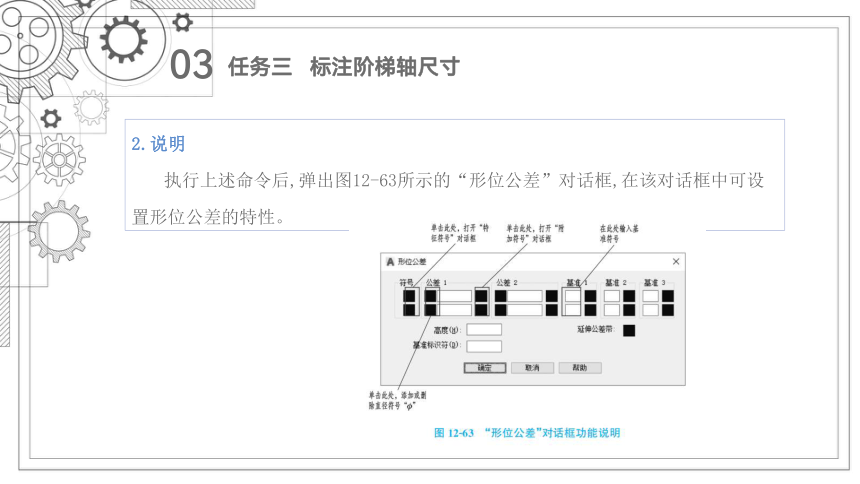

执行上述命令后,弹出图12-63所示的“形位公差”对话框,在该对话框中可设置形位公差的特性。
任务三 标注阶梯轴尺寸
03

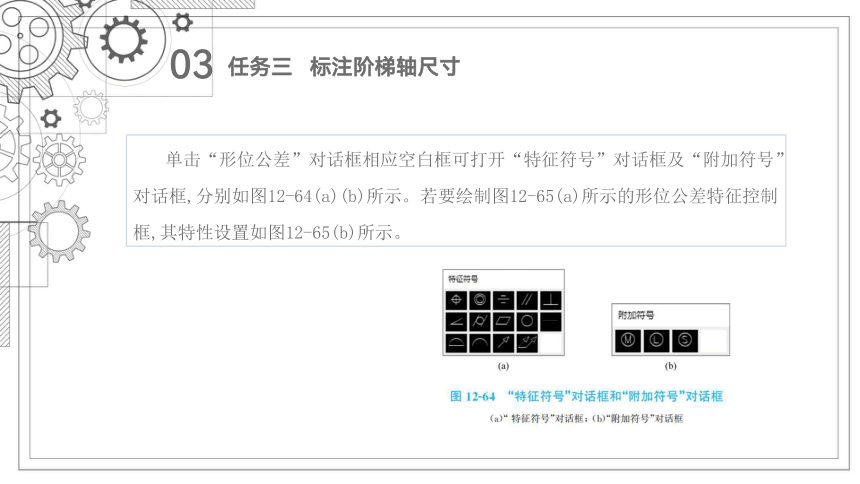

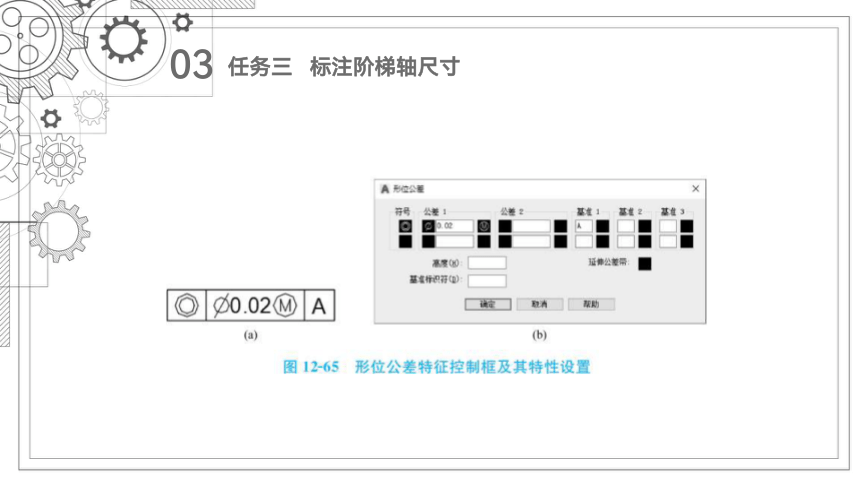

单击“形位公差”对话框相应空白框可打开“特征符号”对话框及“附加符号”对话框,分别如图12-64(a)(b)所示。若要绘制图12-65(a)所示的形位公差特征控制框,其特性设置如图12-65(b)所示。
任务三 标注阶梯轴尺寸
03
任务三 标注阶梯轴尺寸
03
二、“引线”命令

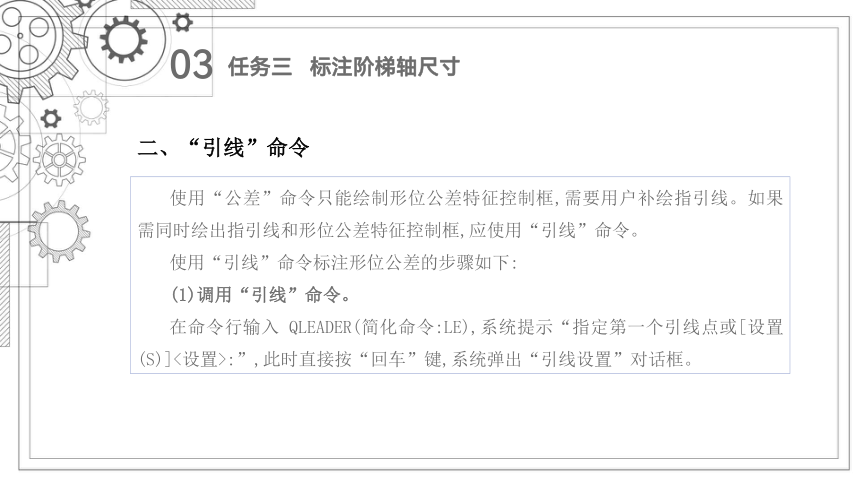

使用“公差”命令只能绘制形位公差特征控制框,需要用户补绘指引线。如果需同时绘出指引线和形位公差特征控制框,应使用“引线”命令。
使用“引线”命令标注形位公差的步骤如下:
(1)调用“引线”命令。
在命令行输入 QLEADER(简化命令:LE),系统提示“指定第一个引线点或[设置(S)]<设置>:”,此时直接按“回车”键,系统弹出“引线设置”对话框。
任务三 标注阶梯轴尺寸
03

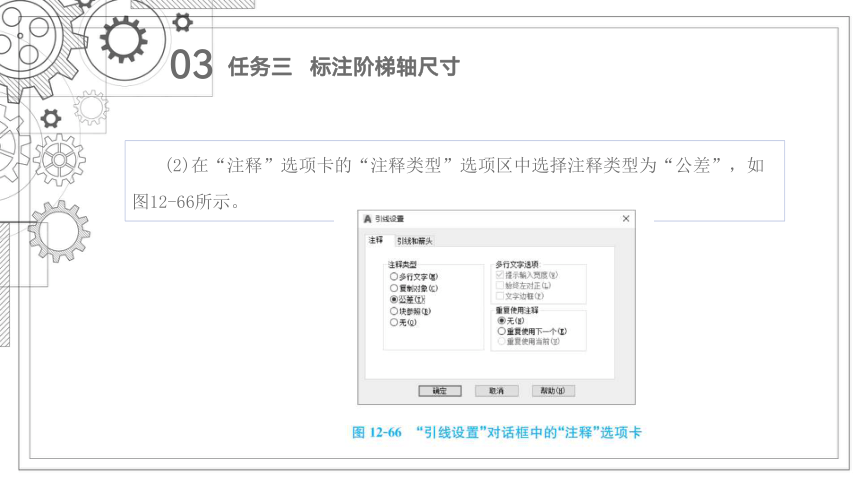

(2)在“注释”选项卡的“注释类型”选项区中选择注释类型为“公差”，如图12-66所示。
任务三 标注阶梯轴尺寸
03

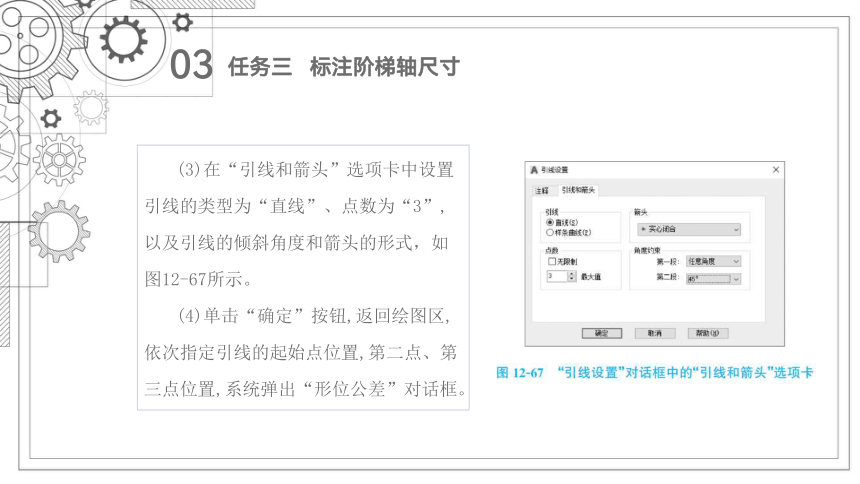

(3)在“引线和箭头”选项卡中设置引线的类型为“直线”、点数为“3”,以及引线的倾斜角度和箭头的形式，如图12-67所示。
(4)单击“确定”按钮,返回绘图区,依次指定引线的起始点位置,第二点、第三点位置,系统弹出“形位公差”对话框。
任务三 标注阶梯轴尺寸
03
(5)在“形位公差”对话框中设置形位公差的特性。
(6)单击“确定”按钮,完成形位公差的标注。

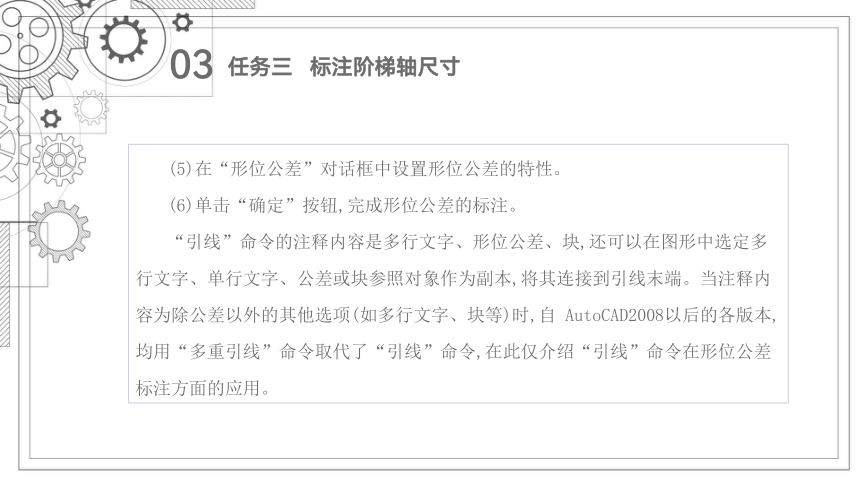

“引线”命令的注释内容是多行文字、形位公差、块,还可以在图形中选定多行文字、单行文字、公差或块参照对象作为副本,将其连接到引线末端。当注释内容为除公差以外的其他选项(如多行文字、块等)时,自 AutoCAD2008以后的各版本,均用“多重引线”命令取代了“引线”命令,在此仅介绍“引线”命令在形位公差标注方面的应用。
任务三 标注阶梯轴尺寸
03
三、多重引线样式
1.创建多重引线样式
多重引线是由基线、引线、箭头和注释内容组成的标注,如图12-68所示。引线可以是直线或样条曲线,注释内容可以是文字、图块等多种形式。多重引线样式可以指定基线、引线、箭头和注释内容的格式,用以控制多重引线对象的外观。
任务三 标注阶梯轴尺寸
01
任务三 标注阶梯轴尺寸
（1）命令调用方法。
2)功能区:“注释”面板→“多重引线样式”按钮 。
3)命令行:MLEADERSTYLE(简化命令:MLS)。
1)菜单栏:“格式(O)”→“多重引线样式”。
03
(2)说明。
执行MLEADERSTYLE命令后，弹出图12-69所示的“多重引线样式管理器”对话框,“样式”列表框中列出了当前图形文件中所有已创建的多重引线样式,并显示当前样式名及其预览图,默认的引线样式为“Standard”。在该对话框中可以新建、修改、删除已有的多重引线样式。
任务三 标注阶梯轴尺寸
03
2.设置多重引线样式特性
AutoCAD 2022将牵涉多重引线标注效果的选项排列在“修改多重引线样式：Standard”对话框下的“引线格式”“引线结构”和“内容”三个选项卡中。对三个选项卡的各选项进行设置,也就设置了多重引线样式的特性。
(1)设置引线格式。
在“引线格式”选项卡中可设置引线的类型、箭头的形状和大小、打断间距的大小等特性,如图12-70所示。
任务三 标注阶梯轴尺寸
03
任务三 标注阶梯轴尺寸
03
任务三 标注阶梯轴尺寸
2)“箭头”选项区:用于设置引线箭头的形状和大小。
3)“引线打断”选项区:用于设置打断引线标注时的打断间距。
1)“常规”选项区:用于设置引线的类型(有“直线”“样条曲线”“无”三种类型)、颜色、线型和线宽。
03
(2)设置引线结构。
在“引线结构”选项卡中可设置引线的点数和角度、基线的长度、缩放比例等特性,如图12-71所示。
任务三 标注阶梯轴尺寸
03
1)“约束”选项区:用于设置引线的点数、角度。最大引线点数决定了引线的段数,系统默认的“最大引线点数”最小为2,仅绘制一段引线。第一段角度”和“第二段角度”分别控制第一段与第二段引线的角度。
2)“基线设置”选项区:用于设置引线是否自动包含水平基线及水平基线的长度。在选中“自动包含基线”复选框后,“设置基线距离”复选框高亮显示,用户可在其下的数值框中输入数值以确定引线包含水平基线的长度。
3)“比例”选项区:用于设置引线标注对象的缩放比例。一般情况下,用户在“指定比例”数值框内输入比例值以控制多重引线标注的大小。
任务三 标注阶梯轴尺寸
03
(3)设置引线内容。
在“内容”选项卡中可设置引线末端注释内容的类型、引线连接位置等特性,该选项卡如图12-72所示。
任务三 标注阶梯轴尺寸
03
1)“多重引线类型”下拉列表框:用于设置引线末端注释内容的类型,有“多行文字”“块”和“无”三种。
2)“文字选项”选项区:只有当注释内容为“多行文字”时才显示,用于设置注释文字的默认内容、样式、角度、颜色和高度。
3)“引线连接”选项区:只有当注释内容为“多行文字”时才显示,用于设置注释内容与多重引线的连接方式以及注释内容与水平基线的距离。有“水平连接”和“垂直连接”两种方式。
任务三 标注阶梯轴尺寸
03
A.水平连接:将多行文字水平附着在引线的左侧或右侧,每侧各有九种连接位置。图12-73所示为“连接位置-左”设置的九种情况。
任务三 标注阶梯轴尺寸
03
B.垂直连接:将多行文字附着在引线的顶部或底部,每种各有两种连接位置,图 12-74所示为“连接位置-下”设置的两种情况。
任务三 标注阶梯轴尺寸
03
3.标注多重引线
使用“多重引线”命令可以按当前多重引线样式创建引线标注对象,还可以重新指定引线的某些特性。
任务三 标注阶梯轴尺寸
2)功能区:“多重引线”按钮 。
3)命令行:MLEADER(简化命令:MLD)。
1)菜单栏:“标注”→“多重引线”。
(1)命令调用方法。
03
(2)说明。
多重引线标注可创建为箭头优先、引线基线优先或内容优先等形式,默认为箭头优先(即先确定箭头位置)。调用上述命令后,命令行提示“指定引线箭头的位置或[引线基线优先(L)/内容优先(C)/选项(O)]<选项>:”,如直接指定点即为箭头优先,如果选择“引线基线优先(L)”选项,则引线基线优先,即先指定基线的位置,如果选择“内容优先(C)”,则内容优先,即先指定注释内容的位置。
任务三 标注阶梯轴尺寸
03
四、阶梯轴的绘制和标注实例
完成图12-75所示阶梯轴的绘制和标注。
任务三 标注阶梯轴尺寸
03
1.分析图形
该图形是一个阶梯轴零件图,主要涉及4处长度尺寸标注、3处直径尺寸标注、2处形位公差标注(垂直度、同轴度)、2处倒角标注和1处销孔尺寸标注。其中基准符号标注将在后续任务中详细介绍,在此暂不提。
任务三 标注阶梯轴尺寸
2.绘制步骤
第一步:设置绘图环境和图层。
第二步:绘制阶梯轴轮廓,如图12-76所示。
第三步:标注4处长度方向尺寸,如图12-77所示。
03
任务三 标注阶梯轴尺寸
03
第四步:标注3处直径尺寸,如图12-78所示。
任务三 标注阶梯轴尺寸
03
第五步:标注同轴度公差。
(1)执行“公差”命令,系统弹出“形位公差”对话框,如图12-79所示。
任务三 标注阶梯轴尺寸
03
(2)单击“符号”选项下面的黑色框,打开“特征符号”对话框,如图12-80所示。
(3)选择“同轴度”特征符号,如图12-81所示进行设置。
任务三 标注阶梯轴尺寸
03
(4)单击“确定”按钮,移动鼠标将同轴度公差特征控制框放置在合适位置,如图12-82所示。
(5)再调用“引线(LE)”命令将同轴度公差特征控制框和尺寸线连接起来,如图12-83所示。
任务三 标注阶梯轴尺寸
03
第六步:标注垂直度公差。
(1)执行“引线(LE)”命令,然后按“回车”键,系统弹出“引线设置”对话框,将“注释”选项卡中的“注释类型”更改为“公差”,如图12-84所示。
任务三 标注阶梯轴尺寸
03
(2)单击“确定”按钮,在绘图区确定引线的起点、折弯点和终点,系统打开“形位公差”对话框,设置相应的参数即可,如图12-85所示。
(3)单击“确定”按钮。
任务三 标注阶梯轴尺寸
03
第七步:
创建销孔尺寸标注样式。
(1)执行“多重引线样式”命令,系统弹出“多重引线样式管理器”对话框。
(2)如图12-86所示,单击“新建”按钮,系统弹出“创建新多重引线样式”对话框,在“新样式名”文本框中输入样式名“销孔标注”,如图12-87所示。
任务三 标注阶梯轴尺寸
03
任务三 标注阶梯轴尺寸
03
(3)单击“继续”按钮,系统弹出“修改多重引线样式:销孔标注”对话框。
(4)切换到“引线格式”选项卡,在“常规”选项区中设置引线的“类型”为“直线”,在“箭头”选项区中设置箭头的“符号”为“无”(即设置引线不带箭头),如图12-88所示。
任务三 标注阶梯轴尺寸
03
(5)切换到“引线结构”选项卡,在“约束”选项区中选中“最大引线点数”复选框,设置点数为“2”(即只绘制一段引线),选中“第一段角度”复选框,设置角度为“45”(即设置引线的倾斜角度为45°)。
在“基线设置”选项区中选中“自动包含基
线”与“设置基线距离”复选框,并设置基线
距离为“1”(即设置该引线自动包含一段长为
1mm 的水平基线)。在“比例”选项区中选中
“指定比例”单选按钮,设置比例值为“1”,
如图12-89所示。
任务三 标注阶梯轴尺寸
03
(6)切换到“内容”选项卡,在“引线连接”选项区中选中“水平连接”单选按钮,左右连接位置均设置为“第一行
加下划线”,设置“基线间隙”为“1”,
如图12-90所示。
任务三 标注阶梯轴尺寸
03
(7)单击“确定”按钮,返回主对话框,新的多重引线样式显示在“样式”列表框中,并可在“预览”框内显示该样式外
观,单击“置为当前”按钮后再单击“关
闭”按钮,完成“销孔标注”样式的创建,
如图12-91所示。
任务三 标注阶梯轴尺寸
03
第八步:标注销孔。
(1)执行“默认”→“注释”→“引线”命令,操作步骤如下:
命令:mleader↙
指定引线箭头的位置或 [引线基线优先(L)/内容优先(C)/选项(O)]<引线基线优先>:L
指定引线箭头的位置或 [引线基线优先(H)/内容优先(C)/选项(O)]<引线基线优先>: //捕捉销孔圆心交点
指定引线基线的位置: //移动鼠标到适当位置单击左键,弹出在位文字编辑器,如图12-92所示。
任务三 标注阶梯轴尺寸
03
任务三 标注阶梯轴尺寸
03
(2)在弹出的在位文字编辑器中输入“锥销孔%%C6”,然后按“回车”键,在下一行输入“配作”,如图12-93所示,最后关闭在位文字编辑器,完成标注。
任务三 标注阶梯轴尺寸
03
第九步:采用同样的方法标注2处倒角C1、C2,如图12-94所示。
第十步:保存图形。
任务三 标注阶梯轴尺寸
