项目十二 尺寸标注
目录
标注模板尺寸
01
标注轴套尺寸
02
标注阶梯轴尺寸
03
在机械制图中，尺寸标注是一项细致而重要的工作。AutoCAD 2022提供了一套丰富、完整、灵活的标注系统来对图形进行快速而又准确的标注。本项目重点介绍各种尺寸标注的方法。
任务二 标注轴套尺寸
2
02
一、标注极限偏差

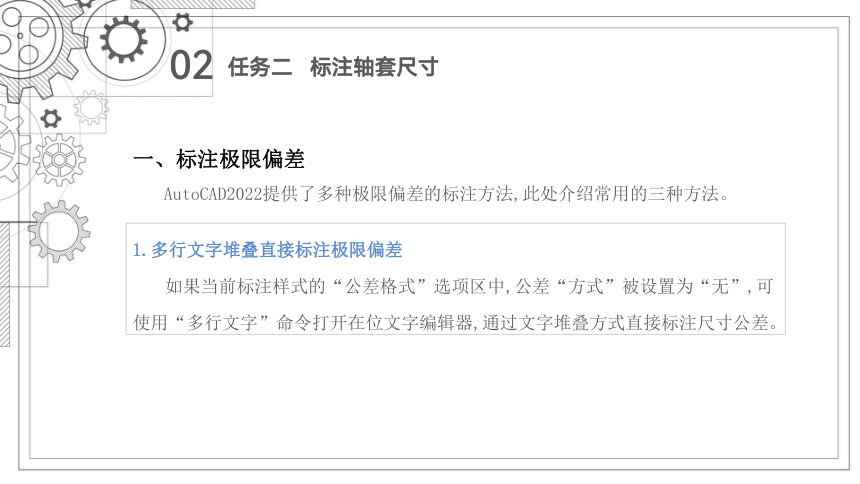

1.多行文字堆叠直接标注极限偏差
如果当前标注样式的“公差格式”选项区中,公差“方式”被设置为“无”,可使用“多行文字”命令打开在位文字编辑器,通过文字堆叠方式直接标注尺寸公差。
任务二 标注轴套尺寸
AutoCAD2022提供了多种极限偏差的标注方法,此处介绍常用的三种方法。
02
3.用对象“特性”对话框编辑尺寸公差
如果当前标注样式的“公差格式”选项区中的公差“方式”被设置为“无”,那么在尺寸标注后,可选中需要标注公差的对象,打开对象“特性”对话框,可在“公差”选项区中编辑极限偏差。
任务二 标注轴套尺寸

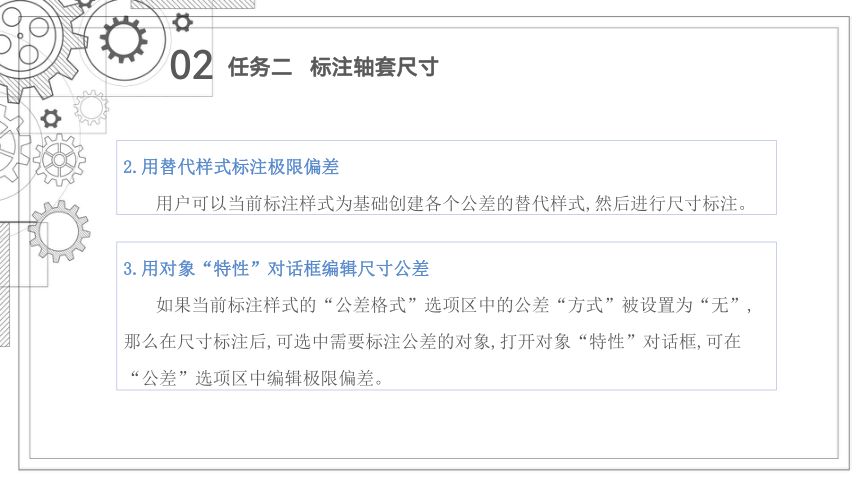

2.用替代样式标注极限偏差
用户可以当前标注样式为基础创建各个公差的替代样式,然后进行尺寸标注。
02
二、编辑文本
任务二 标注轴套尺寸

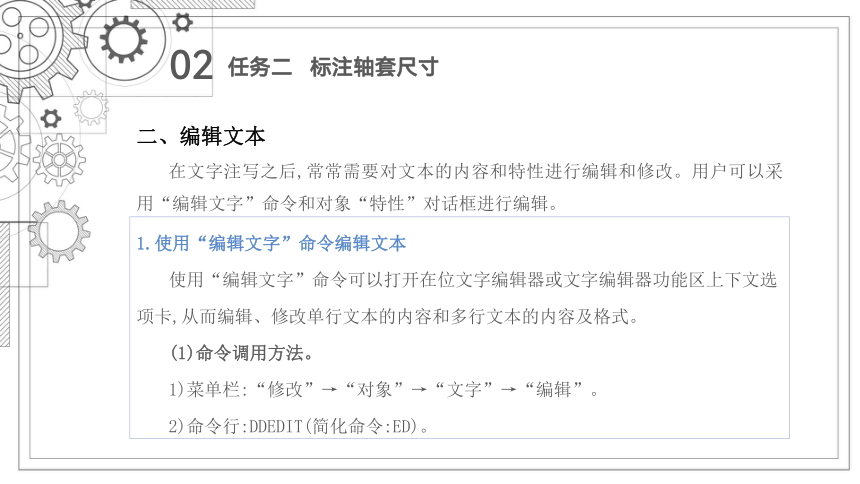

1.使用“编辑文字”命令编辑文本
使用“编辑文字”命令可以打开在位文字编辑器或文字编辑器功能区上下文选项卡,从而编辑、修改单行文本的内容和多行文本的内容及格式。
(1)命令调用方法。
1)菜单栏:“修改”→“对象”→“文字”→“编辑”。
2)命令行:DDEDIT(简化命令:ED)。
在文字注写之后,常常需要对文本的内容和特性进行编辑和修改。用户可以采用“编辑文字”命令和对象“特性”对话框进行编辑。
02
(2)说明。

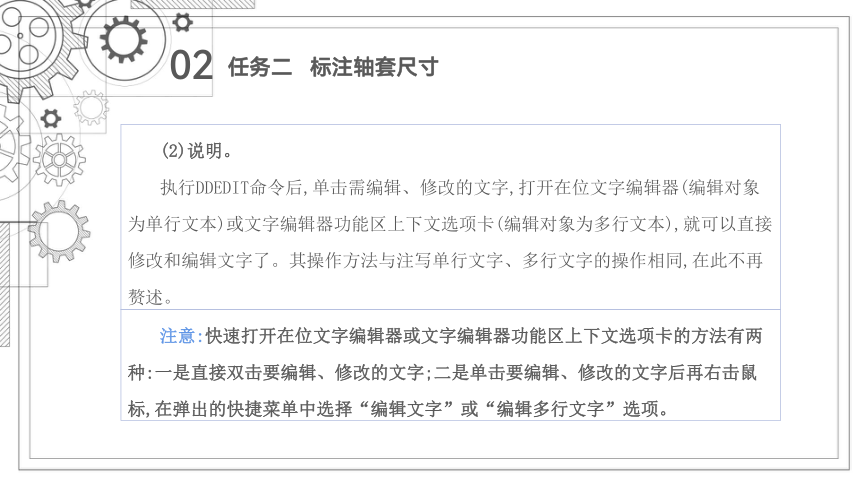

执行DDEDIT命令后,单击需编辑、修改的文字,打开在位文字编辑器(编辑对象为单行文本)或文字编辑器功能区上下文选项卡(编辑对象为多行文本),就可以直接修改和编辑文字了。其操作方法与注写单行文字、多行文字的操作相同,在此不再赘述。
任务二 标注轴套尺寸
注意:快速打开在位文字编辑器或文字编辑器功能区上下文选项卡的方法有两种:一是直接双击要编辑、修改的文字;二是单击要编辑、修改的文字后再右击鼠标,在弹出的快捷菜单中选择“编辑文字”或“编辑多行文字”选项。
02

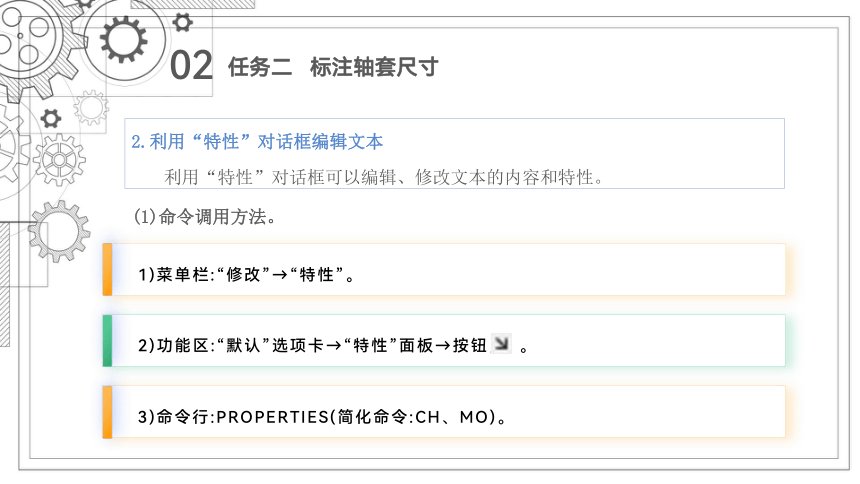

2.利用“特性”对话框编辑文本
利用“特性”对话框可以编辑、修改文本的内容和特性。
任务二 标注轴套尺寸
2)功能区:“默认”选项卡→“特性”面板→按钮 。
3)命令行:PROPERTIES(简化命令:CH、MO)。
1)菜单栏:“修改”→“特性”。
(1)命令调用方法。
02
(2)说明。

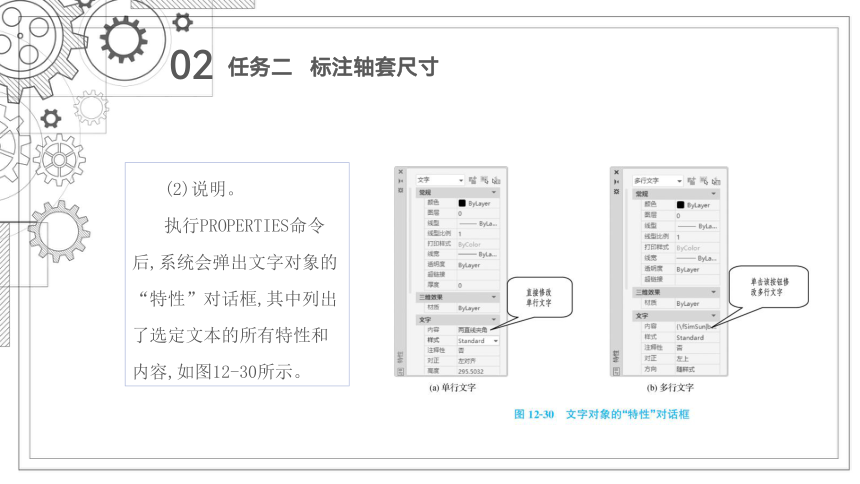

执行PROPERTIES命令后,系统会弹出文字对象的“特性”对话框,其中列出了选定文本的所有特性和内容,如图12-30所示。
任务二 标注轴套尺寸
02

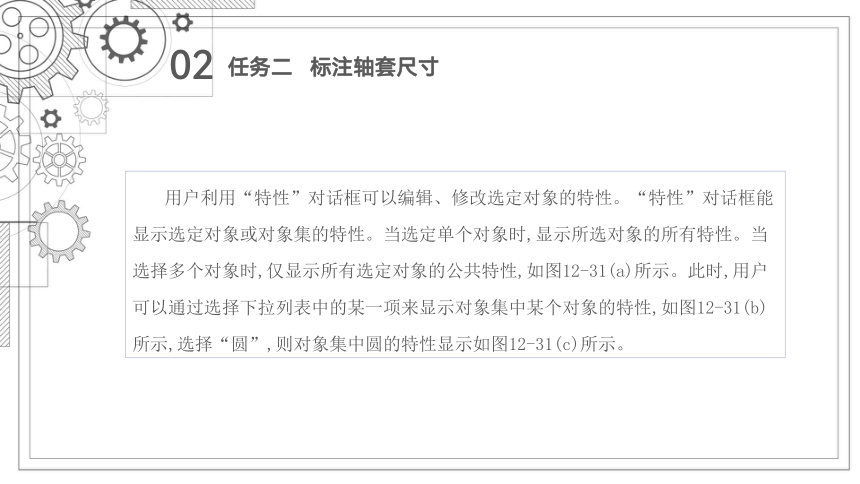

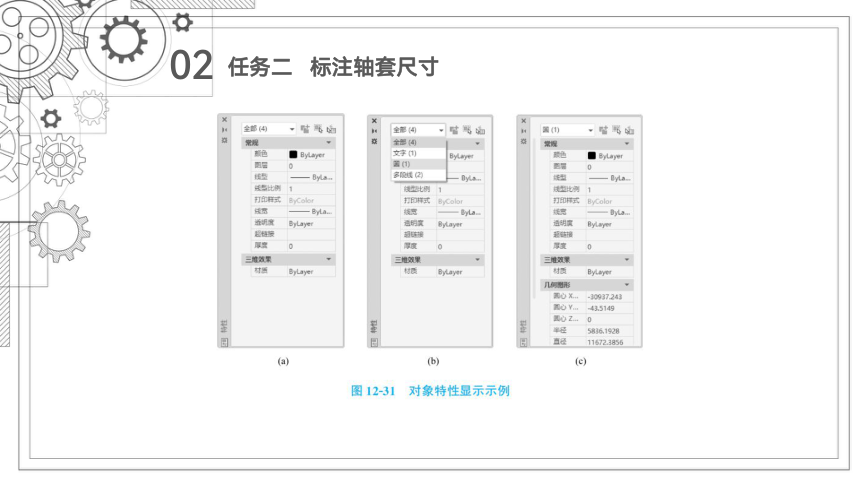

用户利用“特性”对话框可以编辑、修改选定对象的特性。“特性”对话框能显示选定对象或对象集的特性。当选定单个对象时,显示所选对象的所有特性。当选择多个对象时,仅显示所有选定对象的公共特性,如图12-31(a)所示。此时,用户可以通过选择下拉列表中的某一项来显示对象集中某个对象的特性,如图12-31(b)所示,选择“圆”,则对象集中圆的特性显示如图12-31(c)所示。
任务二 标注轴套尺寸
02
任务二 标注轴套尺寸
02
三、堆叠文字
当输入公差、分数等内容时,可使用文字堆叠方式。文字堆叠字符包括“^”“/”“#”,字符左边的文字将被堆叠到右边的文字上。各字符的意义如下:
任务二 标注轴套尺寸
(2)堆叠字符“/”用于创建水平分数的堆叠。
(3)堆叠字符“#”用于创建斜分数的堆叠。
(1)堆叠字符“^”用于创建上下标和公差的堆叠。
02
使用时先选中需要堆叠的内容(含相应字符),再右击鼠标,在弹出的快捷菜单中单击鼠标左键选择“堆叠”选项即可,如图12-32所示。
注意:(1)如果公差中上偏差或下偏差为零,为使上、下偏差对齐,应在“0”的前面输入两个空格(英文半角状态下),选择时也要把“0”前面的空格选中,再选择“堆叠”选项。
(2)巧妙使用堆叠符号“^”能注写文字的上标或下标。
任务二 标注轴套尺寸
02
四、引线标注
引线标注是指用连续折线或圆滑线对某一实体特征进行尺寸标注及注释。采用引线标注对各个标注对象进行注释,以使图形表达更清晰。同时,用户也可对引线标注进行设置,如标注的箭头类型、引线类型以及文字的位置等。
任务二 标注轴套尺寸
1.命令调用方法
命令行:QLEADER(简化命令:LE)。
02
2.说明
执行 QLEADER命令后,按“回车”键,系统弹出 “引线设置”对话框,通过该对话框可对引线标注的各项参数进行设置。
(1)“注释”选项卡。
“注释”选项卡如图12-33所示。
任务二 标注轴套尺寸
02
1)“注释类型”选项区:
用于设置引线注释文本的类型,如设置引线标注内容的类型为多行文字、公差等。
2)“多行文字选项”选项区:
用于对引线注释类型为多行文字的部分参数进行设置。选中“提示输入宽度”复选框,表示在引线标注时将提示用户指定文字宽度;选中“始终左对正”复选框,表示引线标注的内容始终左对齐;选中“文字边框”复选框,表示创建引线标注后将自动在标注文本上加一边框。
任务二 标注轴套尺寸
02
3)“重复使用注释”选项区:
用于设置重复使用引线注释的参数。选中“无”单选按钮,表示不重复使用注释内容;选中“重复使用下一个”单选按钮,表示将本次创建的文字注释复制到下一个引线标注中;选中“重复使用当前”单选按钮,表示将上一次创建的文字注释复制到当前引线标注中。
任务二 标注轴套尺寸
02
(2)“引线和箭头”选项卡。
“引线和箭头”选项卡如图12-34所示。
任务二 标注轴套尺寸
02
任务二 标注轴套尺寸
3)“箭头”选项区:用于确定引线标注箭头的类型。
4)“角度约束”选项区:用于设定第一段和第二段引线线段的角度。
1)“引线”选项区:用于控制引线标注的引线类型,有“直线”和“样条曲线”两种类型。
2)“点数”选项区:用于设置创建引线标注时命令提示指定的引线控制点个数,默认为3。
02
(3)“附着”选项卡。
“附着”选项卡如图12-35所示。
任务二 标注轴套尺寸
02
在“注释”选项卡的“注释类型”选项区中选中“多行文字”单选按钮时,“附着”选项卡中的选项才能被激活。在“多行文字附着”选项区中可设置多行文字与引线之间的具体位置关系,其中各选项含义介绍如下:
1)文字在左边/文字在右边:设置多行文字在引线的左端或右端。
2)第一行顶部:引线末端在多行文字最上面一排文字的上端,如图12-36所示。
3)第一行中间:引线末端在多行文字最上面一排文字的中间,如图12-37所示。
任务二 标注轴套尺寸
02
4)多行文字中间:
引线末端在多行文字的中间位置,如图12-38所示。
5)最后一行中间:
引线末端在多行文字最下面一排文字的中间,如图12-39所示。
任务二 标注轴套尺寸
02
6)最后一行底部:引线末端在多行文字最下面一排文字的底部,如图12-40所示。
7)“最后一行加下线划”复选框:选中该复选框表示在进行引线标注时,在多行文字的最后一行加上下划线,如图12-41所示。
在“引线设置”对话框中完成参数设置后单击“确定”按钮,返回绘图区,此时即可根据命令行提示创建引线标注。
任务二 标注轴套尺寸
02
五、轴套零件图的绘制及标注实例
绘制图12-42所示的轴套零件图并标注尺寸。
任务二 标注轴套尺寸
02
1.分析图形
该图形中间为阶梯孔,外圆有三级直径, 48外径左端倒角、右端倒圆,轴套右端倒角,内孔两端均倒角。标注主要涉及极限偏差标注和引线标注。
任务二 标注轴套尺寸
2.绘制步骤
第一步:设置绘图环境。
第二步:绘制轴套轮廓图形,如图12-43所示。
02
第三步:使用“线性标注”命令标注长度方向尺寸。将“尺寸线”图层设置为当前层。在“标注”工具栏中单击“线性标注”按钮 ,进行长度方向几个基本尺寸的标注,如图12-44所示。
任务二 标注轴套尺寸
02
第四步:使用样式替代功能标注尺寸 37、 48。
(1)在“标注”工具栏单击“标注样式”按钮 ,打开“标注样式管理器”对话框,如图12-45所示。
任务二 标注轴套尺寸
02
(2)单击“替代”按钮,打开“替代当前样式:ISO-25”对话框,切换到“主单位”选项卡,在“前缀”文本框中输入“%%C”,如图12-46所示。
任务二 标注轴套尺寸
02
(3)单击“确定”按钮,标注样式管理器“样式”列表框中便多了一个“<样式替代>”标注样式,如图12-47所示。
任务二 标注轴套尺寸
02
(4)单击“关闭”按钮,回到绘图区。单击“线性标注”按钮 ,完成 48、 37的标注,如图12-48所示。
任务二 标注轴套尺寸
02
第五步:使用文字编辑器和堆叠功能标注尺寸。
(1)单击“线性标注”按钮 ,单击线A、线B,输入“m”,打开在位文字编辑器,单击“插入”面板中的“符号”按钮 下方的三角形,单击“其他”选项,系统弹出字符映射表,输入 并将其复制、粘贴到标注文本框里,然后选中 ,单击“格式”面板上的堆叠方式按钮 ,当尺寸标注框格内显示成 时单击鼠标左键,再移动鼠标到适当位置单击左键以确定标注位置,完成尺寸标注,如图12-49所示。
(2)采用同样的方法,标注螺纹尺寸 M41×1,如图12-50所示。
任务二 标注轴套尺寸
02
任务二 标注轴套尺寸
02
第六步:使用特性功能标注尺寸 32+00.03。
(1)单击“线性标注”按钮,完成 32的标注,如图12-51所示。
任务二 标注轴套尺寸
02
(2)选中 32尺寸,然后右击鼠标,在弹出的快捷菜单中选择“特性”选项,打开“特性”对话框,如图12-52所示。
任务二 标注轴套尺寸
02
(3)拖动“特性”对话框中的滚动条,调整到“显示公差”选项区,在“显示公差”下拉列表框中选择“极限偏差”选项,在“公差下偏差”文本框中输入“0”,在“公差上偏差”文本框中输入“0.03”,选择“公差精度”为小数点后两位,如图12-53所示。单击 关闭对话框,然后按“Esc”键退出即可完成 320+0.03的标注,如图12-54所示。
任务二 标注轴套尺寸
02
任务二 标注轴套尺寸
02
第七步:利用样式替代功能标注尺寸 。
(1)在“标注”工具栏中单击“标注样式”按钮 ,打开“标注样式管理器”对话框,单击“替代”按钮,打开“替代当前样式:ISO-25”对话框,切换到“公差”选项卡,加以设置,如图12-55所示。
任务二 标注轴套尺寸
02
(2)单击“确定”按钮,再单击“关闭”按钮,回到绘图区。单击“线性标注”按钮 ,完成 的标注,如图12-56所示。
注意:标注不同的极限偏差时,只能设置一次标注一次,否则标注出来的极限偏差数值会完全一样。
任务二 标注轴套尺寸
02
第八步:使用“引线”命令标注倒角尺寸。
(1)在命令行输入“QLEADER”(简化命令:LE)。
(2)执行该命令后,命令行提示:“指定第一个
引线点或 [设置(S)]<设置>:”,按“回车”键选
择默认选项,系统弹出“引线设置”对话框,在
“注释”选项卡中选择注释类型为“多行文字”,如图12-57所示。
任务二 标注轴套尺寸
02
(3)切换到“引线和箭头”选项卡,在
“引线”选项区中选中“直线”单选按钮,
在“箭头”选项区中单击下拉箭头按钮
选择“无”,在“角度约束”选项区中将
“第一段”设置为“45°”,“第二段”
设置为“水平”,如图12-58所示。
任务二 标注轴套尺寸
02
(4)在“附着”选项卡中选中“最后一行加下划线”复选框,如图12-59所示,单击“确定”按钮。
任务二 标注轴套尺寸
02
(5)单击“确定”按钮后,命令行提示如下:
指定第一个引线点或 [设置(S)]<设置>://在要标注的倒角线端点上单击鼠标左键
指定下一点: //鼠标沿45°方向移动至适当位置单击左键
指定下一点: //鼠标沿水平方向移动至适当位置单击左键
指定文字宽度 <0>:↙
输入注释文字的第一行 <多行文字(M)>:1.5×45%%d↙
输入注释文字的下一行:↙
任务二 标注轴套尺寸
02
(6)继续执行QLEADER命令,完成另两处倒角尺寸的标注,效果如图12-60所示。
任务二 标注轴套尺寸
02
第九步:标注圆角尺寸。
(1)单击“标注样式”按钮 ,打开“标注样式管理器”对话框,选择“ISO-25”,单击“置为当前”按钮,打开“AutoCAD警告”对话框,如图12-61所示。
任务二 标注轴套尺寸
02
(2)单击“确定”按钮,放弃样式替代,单击“关闭”按钮。然后单击“半径标注”按钮 ,完成圆角尺寸的标
注,效果如图12-62所示。
第十步:保存图形。
任务二 标注轴套尺寸
