项目十二 尺寸标注
目录
标注模板尺寸
01
标注轴套尺寸
02
标注阶梯轴尺寸
03
在机械制图中，尺寸标注是一项细致而重要的工作。AutoCAD 2022提供了一套丰富、完整、灵活的标注系统来对图形进行快速而又准确的标注。本项目重点介绍各种尺寸标注的方法。
任务一 标注模板尺寸
1
01

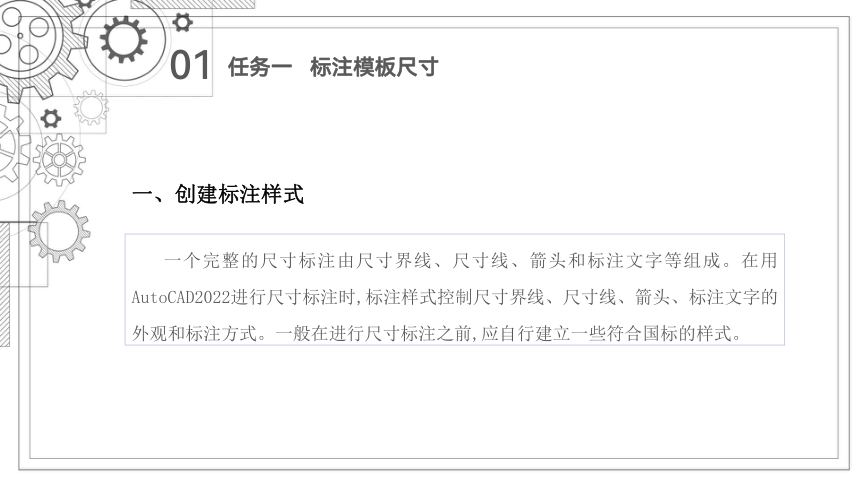

一、创建标注样式
一个完整的尺寸标注由尺寸界线、尺寸线、箭头和标注文字等组成。在用AutoCAD2022进行尺寸标注时,标注样式控制尺寸界线、尺寸线、箭头、标注文字的外观和标注方式。一般在进行尺寸标注之前,应自行建立一些符合国标的样式。
任务一 标注模板尺寸
01

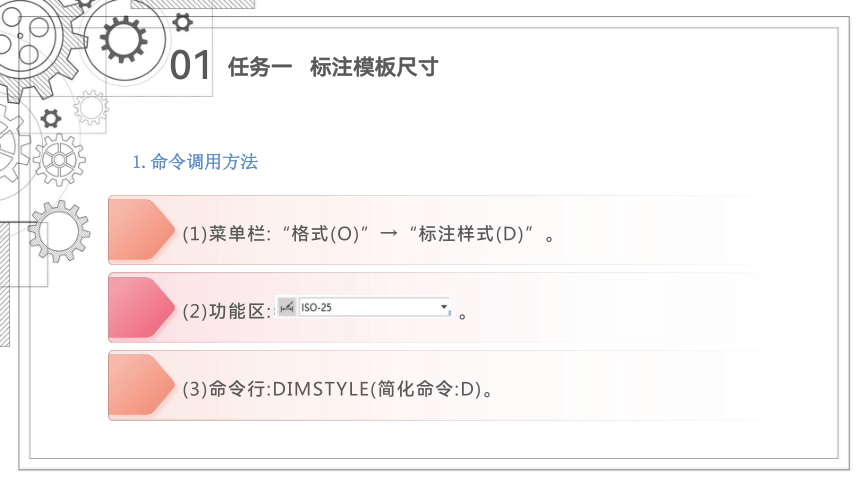

1.命令调用方法
任务一 标注模板尺寸
(1)菜单栏:“格式(O)”→“标注样式(D)”。
(2)功能区: 。
(3)命令行:DIMSTYLE(简化命令:D)。
01

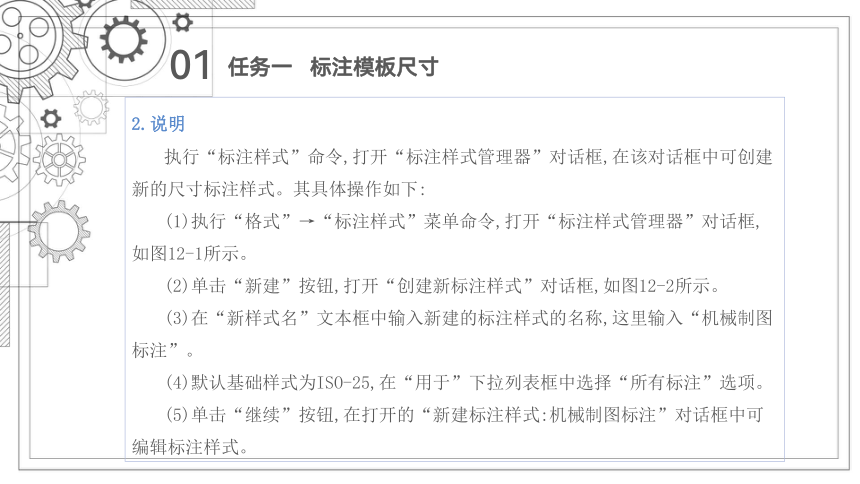

2.说明
执行“标注样式”命令,打开“标注样式管理器”对话框,在该对话框中可创建新的尺寸标注样式。其具体操作如下:

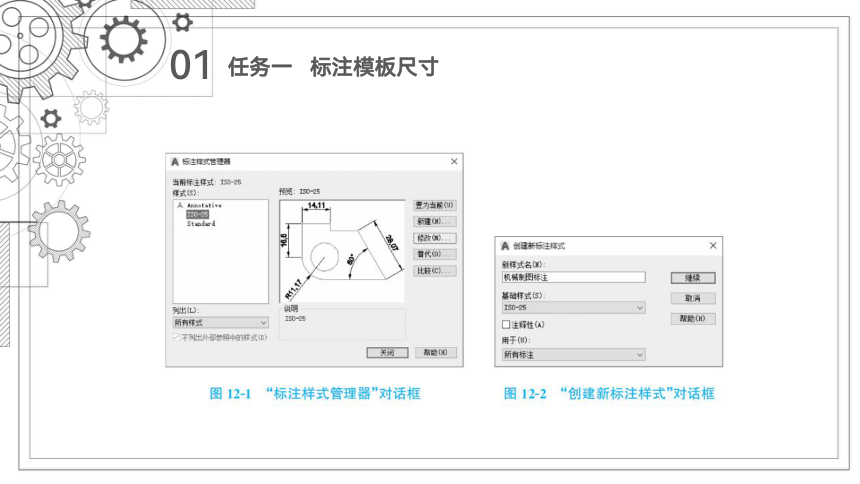

(1)执行“格式”→“标注样式”菜单命令,打开“标注样式管理器”对话框,如图12-1所示。
(2)单击“新建”按钮,打开“创建新标注样式”对话框,如图12-2所示。
(3)在“新样式名”文本框中输入新建的标注样式的名称,这里输入“机械制图标注”。
(4)默认基础样式为ISO-25,在“用于”下拉列表框中选择“所有标注”选项。
(5)单击“继续”按钮,在打开的“新建标注样式:机械制图标注”对话框中可编辑标注样式。
任务一 标注模板尺寸
01

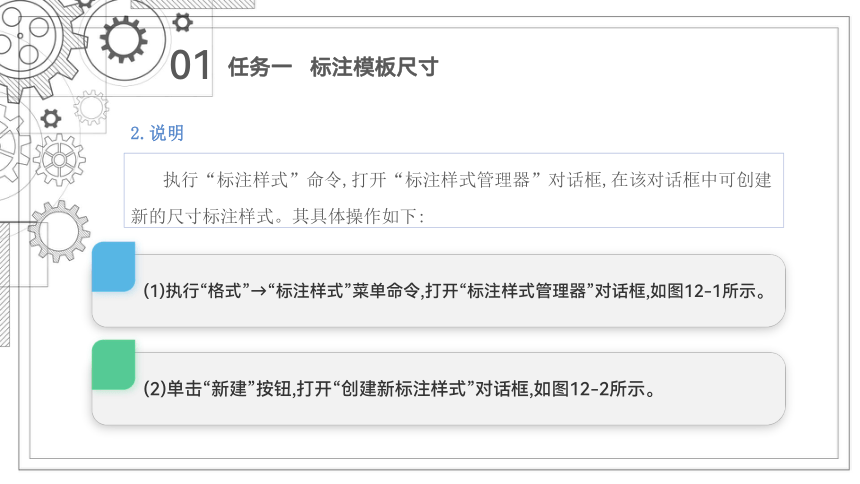

2.说明
执行“标注样式”命令,打开“标注样式管理器”对话框,在该对话框中可创建新的尺寸标注样式。其具体操作如下:
任务一 标注模板尺寸
(2)单击“新建”按钮,打开“创建新标注样式”对话框,如图12-2所示。
(1)执行“格式”→“标注样式”菜单命令,打开“标注样式管理器”对话框,如图12-1所示。
01
任务一 标注模板尺寸

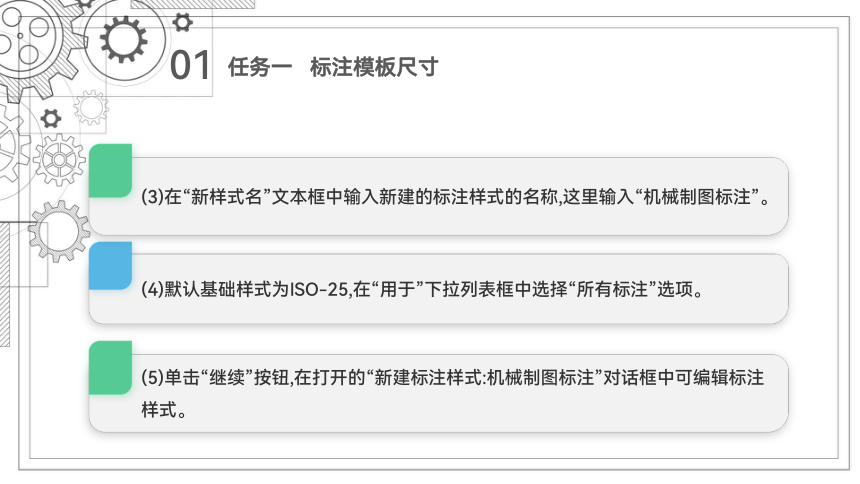

(5)单击“继续”按钮,在打开的“新建标注样式:机械制图标注”对话框中可编辑标注样式。
(4)默认基础样式为ISO-25,在“用于”下拉列表框中选择“所有标注”选项。
(3)在“新样式名”文本框中输入新建的标注样式的名称,这里输入“机械制图标注”。
01
任务一 标注模板尺寸
01

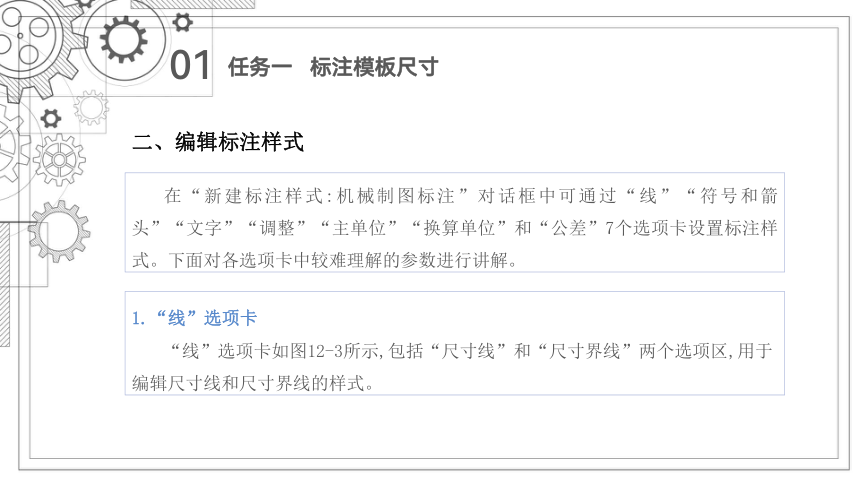

二、编辑标注样式
在“新建标注样式:机械制图标注”对话框中可通过“线”“符号和箭头”“文字”“调整”“主单位”“换算单位”和“公差”7个选项卡设置标注样式。下面对各选项卡中较难理解的参数进行讲解。
任务一 标注模板尺寸
1.“线”选项卡

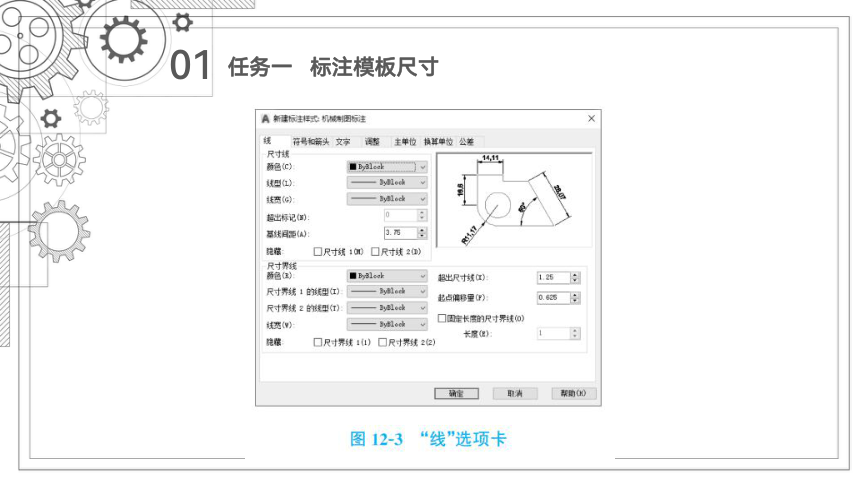

“线”选项卡如图12-3所示,包括“尺寸线”和“尺寸界线”两个选项区,用于编辑尺寸线和尺寸界线的样式。
01
任务一 标注模板尺寸
01
任务一 标注模板尺寸
(3)“超出尺寸线”数值框:用于设置尺寸界线超出尺寸线的距离。
(1)“超出标记”数值框:用于设置尺寸线超出尺寸界线的距离,一般设为0。
(2)标注圆或者大于半圆的圆弧时,尺寸线通过圆心,以圆周为尺寸界线,尺寸数字前加注直径符号“ ”。
其中部分选项功能如下:
01
任务一 标注模板尺寸
(6) 复选框:选中这两个复选框,可分别隐藏尺寸线的左端或右端。
(7) 复选框:选中这两个复选框,可分别隐藏尺寸界线的左端或右端。
(4)“起点偏移量”数值框:用于设置尺寸界线与标注对象的距离。
(5)“固定长度的尺寸界线”复选框:选中该复选框,则所有的尺寸界线只能为在“长度”数值框中设定的长度。
01
2. “符号和箭头”选项卡
“符号和箭头”选项卡如图12-4所
示,主要用于设置符号和箭头的样式,包
括“箭头”“圆心标记”“折断标注”
“弧长符号”“半径折弯标注”和“线
性折弯标注”6个选项区。
任务一 标注模板尺寸
01
任务一 标注模板尺寸
(3)“圆心标记”选项区:用于设置圆心标记的类型和大小,一般保持选中“标记”默认设置。
(1)“第一个”和“第二个”下拉列表框:用于选择尺寸标注两端的箭头样式。
(2)“引线”下拉列表框:用于选择引线标注的箭头样式。
其中部分选项功能如下:
01
任务一 标注模板尺寸
(6)“半径折弯标注”选项区:用于设置折弯标注圆或圆弧半径时折弯的角度。
(7)“线性折弯标注”选项区:用于设置折弯标注圆或圆弧半径时折弯的文字高度。
(4)“折断标注”选项区:用于设置折断标注的大小。
(5)“弧长符号”选项区:用于设置标注弧长时弧长符号的位置以及有无弧长。
01
3.“文字”选项卡
“文字”选项卡如图12-5所示,
主要用于设置标注文字的样式,包括
“文字外观”“文字位置”和“文
字对齐”三个选项区。
任务一 标注模板尺寸
01
任务一 标注模板尺寸
(10)“文字对齐”选项区:用于设置标注文字的对齐方式,如图12-6所示。
(8)“水平”下拉列表框:用于设置标注文字在尺寸线方向上相对于尺寸界线的水平位置,有五种情况,一般选择“居中”。
(9)“从尺寸线偏移”数值框:用于设置标注文字离尺寸线的距离,一般保持默认设置。
01
任务一 标注模板尺寸
其中部分选项功能如下:
(2)“文字颜色”下拉列表框:用于设置标注文字的颜色,一般设置为“ByBlock”。
(3)“填充颜色”下拉列表框:用于设置标注文字的背景颜色,一般选择默认设置“无”。
(1)“文字样式”下拉列表框:用于设置尺寸标注时所使用的文字样式,默认样式为“Standard”,单击其右侧的按钮 ,将打开“文字样式”对话框,可创建和修改标注文字样式。
01
任务一 标注模板尺寸
(5)“分数高度比例”数值框:用于设置分数形式字符与其他字符的比例。
(6)“绘制文字边框”复选框:选中该复选框,则可为标注的文字添加边框。
(4)“文字高度”数值框:用于设置标注文字的高度,一般设置为3.5。
01
任务一 标注模板尺寸
(7)“垂直”下拉列表框:用于设置标注文字相对于尺寸线的垂直位置,有五种情况(居中、上、外部、JIS<日本标准>、下),一般选择“上”。
(8)“水平”下拉列表框:用于设置标注文字在尺寸线方向上相对于尺寸界线的水平位置,有五种情况,一般选择“居中”。
(9)“从尺寸线偏移”数值框:用于设置标注文字离尺寸线的距离,一般保持默认设置。
01
任务一 标注模板尺寸
(7)“垂直”下拉列表框:用于设置标注文字相对于尺寸线的垂直位置,有五种情况(居中、上、外部、JIS<日本标准>、下),一般选择“上”。
01
4.“调整”选项卡
“调整”选项卡如图12-7所示,
包括“调整选项”“文字位置”
“标注特征比例”和“优化”四个
选项区。
任务一 标注模板尺寸
01
其中部分选项功能如下:
(1)“调整选项”选项区:用于设置基于尺寸界线之间可用空间的文字和箭头的位置。当两条尺寸界线间的距离足够时,则把文字和箭头放在尺寸界线之间;当两条尺寸界线之间的距离不足时,则按“调整选项”选项区中的设置放置文字和箭头。
(2)“文字位置”选项区:用于设置标注文字的显示位置。
任务一 标注模板尺寸
01
(3)“标注特征比例”选项区:用于设置全局标注比例或图纸空间比例。
1)“将标注缩放到布局”单选按钮:选中该单选按钮,则可根据模型空间视口比例设置标注比例。
2)“使用全局比例”单选按钮:选中该单选按钮,并在其右侧数值框中输入比值,可以使所有以该标注样式为基础的尺寸标注按该比例放大相应倍数。
(4)“手动放置文字”复选框:选中该复选框,则将忽略所有水平对正设置,并将文字放置在尺寸线位置提示中的指定位置。
(5)“在尺寸界线之间绘制尺寸线”复选框:选中该复选框,则将始终在尺寸界线之间绘制尺寸线。
任务一 标注模板尺寸
01
5.“主单位”选项卡
“主单位”选项卡如图12-8所示,包括“线性标注”“测量单位比例”“角度标注”和“消零”四个选项区,这里介绍常使用的两个选项区。
任务一 标注模板尺寸
01
任务一 标注模板尺寸
其功能如下:
(2)“角度标注”选项区:用于设置角度标注的当前单位格式和精度等。
(1)“线性标注”选项区:用于设置线性标注的单位格式、精度及标注文字的前缀和后缀。
01
6.“换算单位”选项卡
只有选中“显示换算单位”复选框后,“换算单位”选项卡中的其他选项才能被激活,如图12-9所示。
任务一 标注模板尺寸
01
其中各选项区功能如下:
任务一 标注模板尺寸
(3)“位置”选项区:用于设置换算单位的位置。
(1)“换算单位”选项区:用于设置除角度标注外的换算单位格式、精度、前缀和后缀等。
(2)“消零”选项区:用于设置换算单位的消零规则。
01
7.“公差”选项卡
“公差”选项卡如图12-10所示,在“公差格式”选项区中设置公差的方式、精度和放置位置等内容,该部分参数一般用于机械制图。
任务一 标注模板尺寸
01
任务一 标注模板尺寸
其中部分选项的含义如下:
(2)“上偏差”数值框:用于设置最大公差或上偏差。当用户在“方式”下拉列表框中选择“对称”或者“极限偏差”时,AutoCAD2022将该值用作上偏差值。
(3)“下偏差”数值框:用于设置下偏差值。
(1)“方式”下拉列表框:在该下拉列表框中可设置计算公差的方法,有“无”“对称”“极限偏差”“极限尺寸”“基本尺寸”五个选项。
01
任务一 标注模板尺寸
(5)“垂直位置”下拉列表框:用于控制对称公差和极限公差的文字对齐方式。
(6)“消零”选项组:用于控制不输出前导零和后续零以及零英尺和零英寸部分。
(4)“高度比例”数值框:用于设置公差文字的当前高度。
01
完成标注样式的设置后,单击“确定”按钮,返回“标注样式管理器”对话框,在该对话框中显示了新创建的标注样式的名称,如图12-11所示。
任务一 标注模板尺寸
01
三、替代标注样式
如果需要使用某个标注样式中的部分参数,而不创建新的标注样式,可采用替代标注样式的方法。
执行“格式”→“标注样式”命令,打开“标注样式管理器”对话框,选择需要使用的参数的标注样式后单击“替代”按钮,在打开的对话框中修改必要的参数即可。
使用其他标注样式标注尺寸后,替代标注样式将失去作用,并被自动删除。
任务一 标注模板尺寸
01
四、尺寸标注命令
在创建了标注样式之后,就可以进行尺寸标注了。AutoCAD2022针对不同类型的对象提供了不同的标注命令,如线性标注、对齐标注、角度标注、半径标注、直径标注、圆心标记等。同时,为提高标注同一类型尺寸的速度,AutoCAD2022还提供了折弯标注、弧长标注、倾斜标注、快速标注、基线标注、坐标标注和连续标注等标注命令。
任务一 标注模板尺寸
01
1.线性标注
线性标注用于标注水平或垂直方向上的尺寸。
(1)命令调用方法。
1)菜单栏::“标注(N)”→“线性(L)”。
2)功能区: 。
3)命令行:DIMLINEAR(简化命令:DLI)。
(2)说明。
使用DIMLINEAR命令可以创建水平和垂直的尺寸标注,如图12-12所示。
任务一 标注模板尺寸
01
2.对齐标注
对齐标注主要用来标注倾斜直线的长度。
任务一 标注模板尺寸
2)功能区: 。
3)命令行:DIMALIGNED(简化命令:DAL)。
1)菜单栏:“标注(N)”→“对齐(G)”。
(1)命令调用方法。
01
(2)说明。
对齐标注又称平行标注,是指尺寸线始终与标注对
象保持平行,如图12-13所示。若对象是圆弧,则平行标
注的尺寸线与圆弧两端点之间的弦保持平行。
任务一 标注模板尺寸
01
3.角度标注
角度标注用于标注两条直线所夹的角、圆弧的中心角及三点确定的角。
任务一 标注模板尺寸
2)功能区: 。
3)命令行:DIMANGULAR(简化命令:DAN)。
1)菜单栏:“标注(N)”→“角度(A)”。
(1)命令调用方法。
01
(2)说明。
使用DIMANGULAR命令可以精确测量并标注被测对象之间的夹角角度,如图12-14所示。
任务一 标注模板尺寸
01
4.半径标注
半径标注用于标注圆和圆弧的半径。
(1)命令调用方法。
1)菜单栏:“标注(N)”→“半径(R)”。
2)功能区: 。
3)命令行:DIMRADIUS(简化命令:DRA)。
(2)说明。
使用该命令标注半径时,AutoCAD2022软件系统会自动在半径数值前面添加半径符号R,如图12-15所示。
任务一 标注模板尺寸
01
5.直径标注
直径标注用于标注圆和圆弧的直径。
(1)命令调用方法。
1)菜单栏:“标注(N)”→“直径(D)”。
2)功能区: 。
3)命令行:DIMDIAMETER(简化命令:DDI)。
(2)说明。
使用该命令标注直径时,AutoCAD2022软件系统会自动在直径数值前面添加直径符号 ,如图12-16所示。
任务一 标注模板尺寸
01
6.圆心标记
圆心标记用于标注圆或圆弧的圆心。
(1)命令调用方法。
1)菜单栏:“标注(N)”→“圆心标记(M)”。
2)命令行:DIMCENTER(简化命令:DCE)。
(2)说明。
执行DIMCENTER命令后将出现提示信息“选择圆弧或圆”,此时选择要标记圆心的圆弧或圆即可,如图12-17所示。
任务一 标注模板尺寸
01
五、模板平面图绘制及尺寸标注实例
绘制图12-18所示的模板平面图并进行尺寸标注。
任务一 标注模板尺寸
01
1.分析图形
该图形由简单的直线和圆弧组成,绘制起来比较简单,主要是要练习各种常见标注命令的使用,如线性标注、对齐标注、角度标注、半径标注、直径标注、圆心标记等。
任务一 标注模板尺寸
2.绘制步骤
第一步:设置绘图环境,操作过程略。
第二步:使用“直线”和“圆”命令绘
制基本图形,如图12-19所示。
01
第三步:设置标注样式。
(1)使用“标注样式”命令新建“机械
制图”标注样式,如图12-20所示,在“文字
对齐”选项区选中“ISO标准”单选按钮,
其余保持默认设置。
任务一 标注模板尺寸
01
(2)单击“确定”按钮之后,返回“标
注样式管理器”对话框,选中“机械制图”
标注样式,单击“新建”按钮,在弹出的
“创建新标注样式”对话框中将“用于”
选项更改为“角度标注”,如图12-21所示。
任务一 标注模板尺寸
01
(3)单击“继续”按钮,在打开的
“新建标注样式:机械制图:角度”对
话框中设置文字位置和文字对齐方式,
如图12-22所示,其余保持默认设置。
(4)单击“确定”按钮,完成角度
标注样式的设置。
任务一 标注模板尺寸
01
第四步:将当前图层切换到“标注”图层,执行“线性标注”命令,分别单击A、J两点,移动鼠标,在适当位置单击左键,完成左边圆Y 方向的定位尺寸15的标注,如图12-23所示。
任务一 标注模板尺寸
01
第五步:使用“线性标注”命令,拾取相应的点,分别完成其余线性尺寸的标注,如图12-24所示。
任务一 标注模板尺寸
01
第六步:使用“对齐标注”命令,单击I、H 两点,移动鼠标,在适当的位置单击左键,完成倾斜线的尺寸标注,如图12-25所示。
第七步:使用“圆心标记”命令,单击R12圆弧,完成圆心标记,如图12-26所示。
任务一 标注模板尺寸
01
第八步:使用“角度标注”命令,单击150°角的两条边,完成150°角的标注,如图12-27所示。
第九步:使用“半径标注”命令,单击R12圆弧,完成半径尺寸R12的标注,如图12-28所示。同样地,完成半径尺寸R2.5的标注。
任务一 标注模板尺寸
01
第十步:使用“直径标注”命令,单击左边的整圆,在命令行输入“m”后按“回车”键,系统会打开文字编辑器,在自动标注符号和数值前面输入“2×”,在任意位置单击鼠标左键,退出编辑状态,再移动鼠标,在适当的位置单击左键,完成直径标注,如图12-29所示。
第十一步:保存文件。
任务一 标注模板尺寸
