项目十一 图框、文本与表格的绘制
目录
零件图图框、文本与表格的绘制
01
使用AutoCAD2022进行各种设计时,通常不仅要绘制图形,还需要在图形中添加文本标注,对图形对象加以解释。本项目主要介绍文本标注、表格绘制等内容。
任务 零件图图框、文本与表格的绘制
1
01

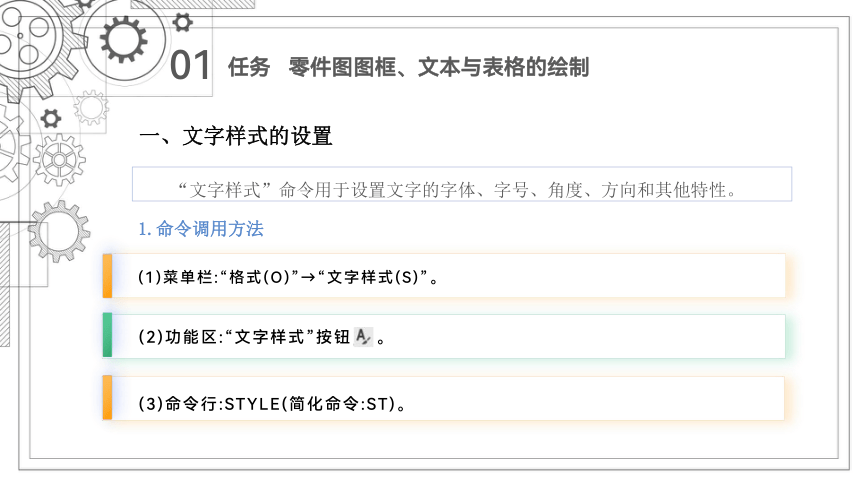

一、文字样式的设置
“文字样式”命令用于设置文字的字体、字号、角度、方向和其他特性。
任务 零件图图框、文本与表格的绘制
(2)功能区:“文字样式”按钮 。
(3)命令行:STYLE(简化命令:ST)。
(1)菜单栏:“格式(O)”→“文字样式(S)”。
1.命令调用方法
01
2.说明

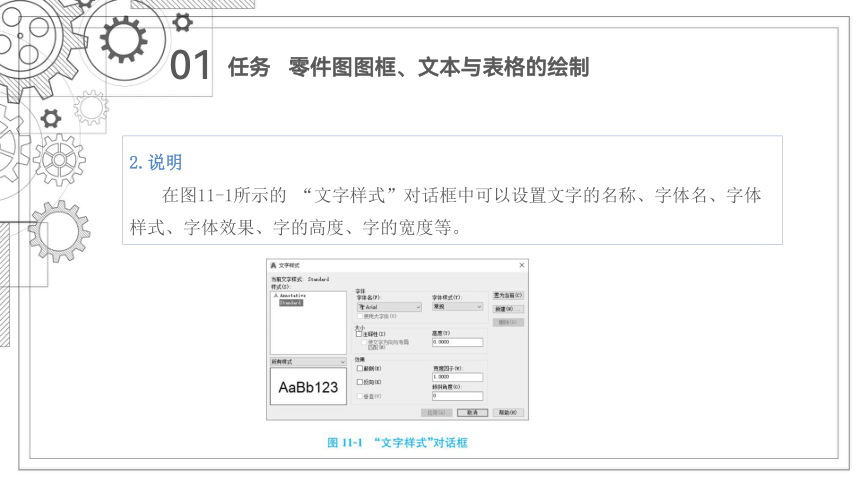

在图11-1所示的 “文字样式”对话框中可以设置文字的名称、字体名、字体样式、字体效果、字的高度、字的宽度等。
任务 零件图图框、文本与表格的绘制
01

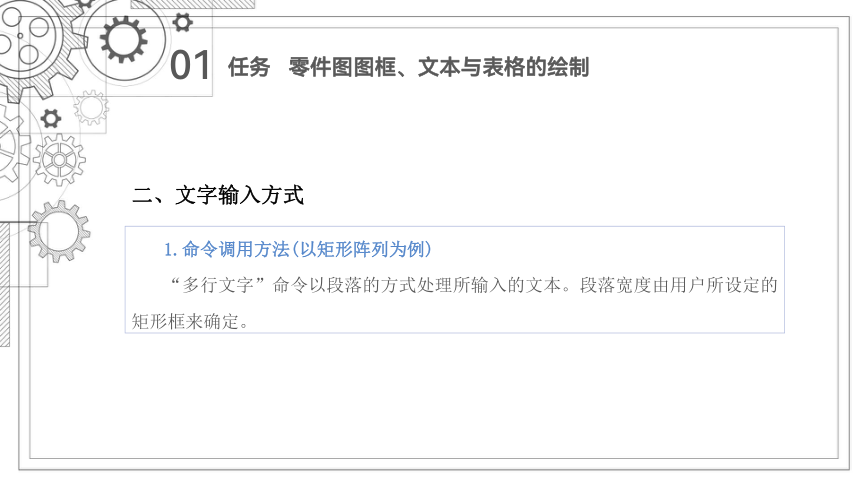

二、文字输入方式
1.命令调用方法(以矩形阵列为例)
“多行文字”命令以段落的方式处理所输入的文本。段落宽度由用户所设定的矩形框来确定。
任务 零件图图框、文本与表格的绘制
01

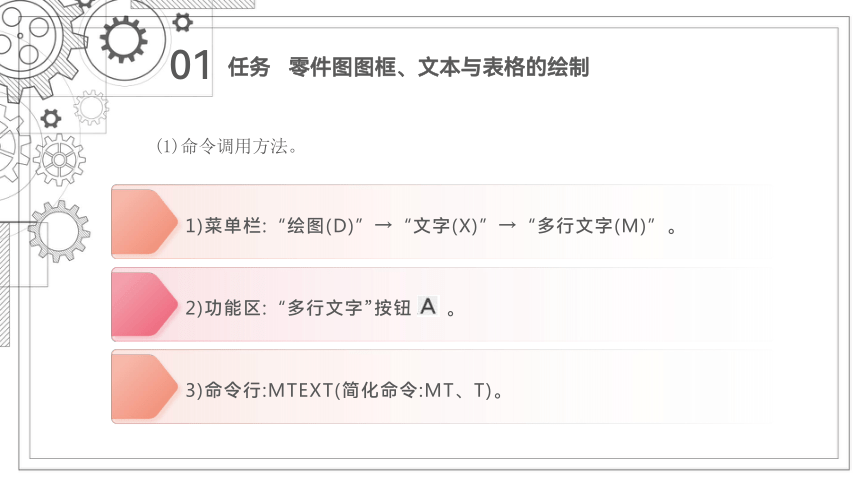

(1)命令调用方法。
任务 零件图图框、文本与表格的绘制
1)菜单栏:“绘图(D)”→“文字(X)”→“多行文字(M)”。
2)功能区:“多行文字”按钮 。
3)命令行:MTEXT(简化命令:MT、T)。
01

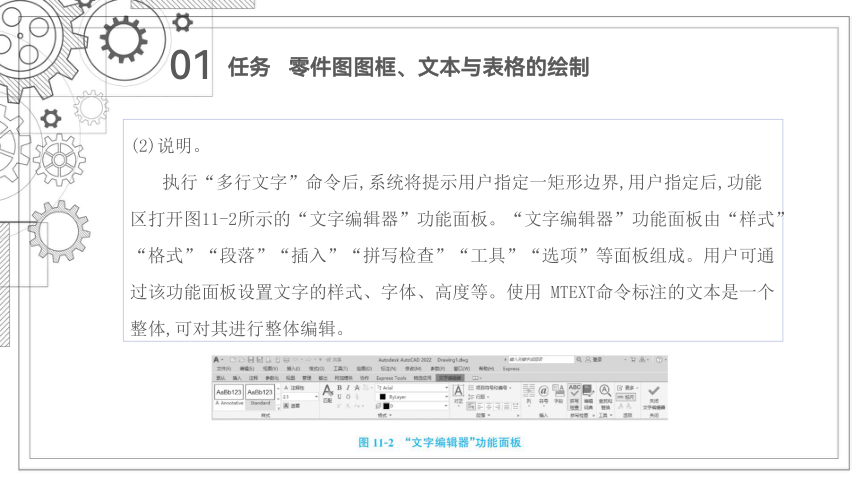

(2)说明。
执行“多行文字”命令后,系统将提示用户指定一矩形边界,用户指定后,功能区打开图11-2所示的“文字编辑器”功能面板。“文字编辑器”功能面板由“样式”“格式”“段落”“插入”“拼写检查”“工具”“选项”等面板组成。用户可通过该功能面板设置文字的样式、字体、高度等。使用 MTEXT命令标注的文本是一个整体,可对其进行整体编辑。
任务 零件图图框、文本与表格的绘制
01

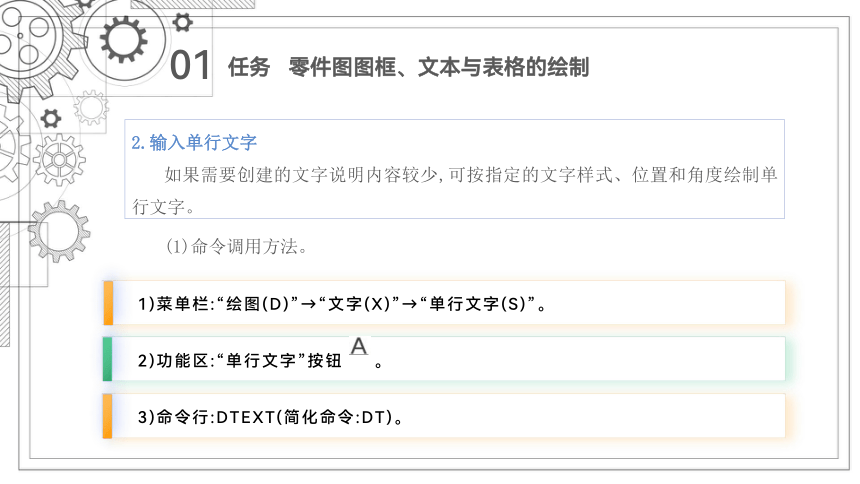

2.输入单行文字
如果需要创建的文字说明内容较少,可按指定的文字样式、位置和角度绘制单行文字。
任务 零件图图框、文本与表格的绘制
2)功能区:“单行文字”按钮 。
3)命令行:DTEXT(简化命令:DT)。
1)菜单栏:“绘图(D)”→“文字(X)”→“单行文字(S)”。
(1)命令调用方法。
01

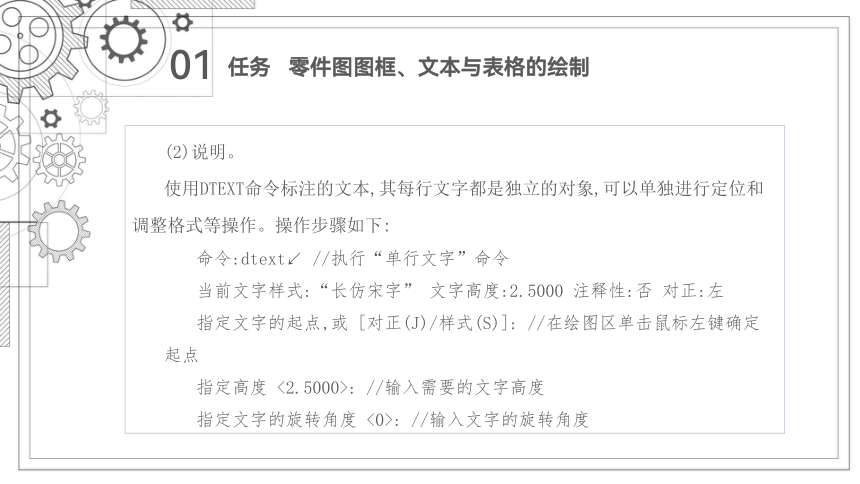

(2)说明。
使用DTEXT命令标注的文本,其每行文字都是独立的对象,可以单独进行定位和调整格式等操作。操作步骤如下:
命令:dtext↙ //执行“单行文字”命令
当前文字样式:“长仿宋字” 文字高度:2.5000 注释性:否 对正:左
指定文字的起点,或 [对正(J)/样式(S)]: //在绘图区单击鼠标左键确定起点
指定高度 <2.5000>: //输入需要的文字高度
指定文字的旋转角度 <0>: //输入文字的旋转角度
任务 零件图图框、文本与表格的绘制
01

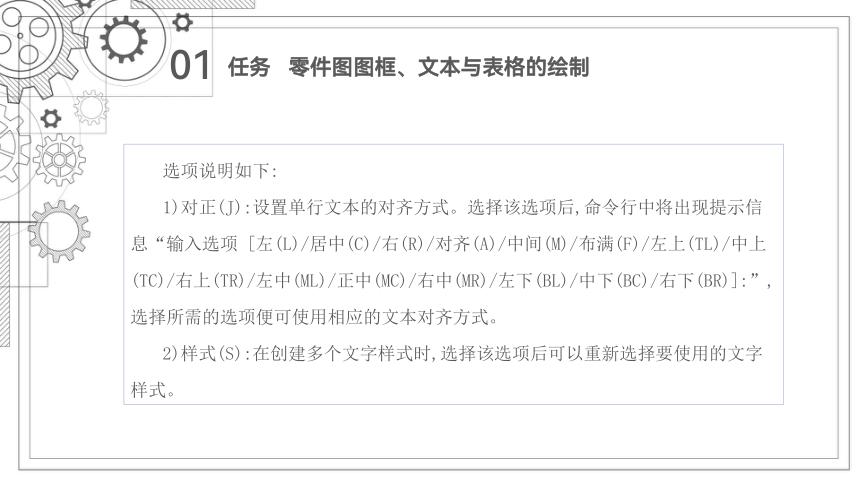

选项说明如下:
1)对正(J):设置单行文本的对齐方式。选择该选项后,命令行中将出现提示信息“输入选项 [左(L)/居中(C)/右(R)/对齐(A)/中间(M)/布满(F)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]:”,选择所需的选项便可使用相应的文本对齐方式。
2)样式(S):在创建多个文字样式时,选择该选项后可以重新选择要使用的文字样式。
任务 零件图图框、文本与表格的绘制
01
三、表格样式的设计
在绘制表格之前,一般需要先设置表格样式。表格样式控制一个表格的外观,包括字体、字的颜色、字的高度和行距、边框特性等。
任务 零件图图框、文本与表格的绘制
(2)功能区:“表格样式”按钮 。
(3)命令行:TABLESTYLE(简化命令:TS)。
(1)菜单栏:“格式(O)”→“表格样式(B)”。
1.命令调用方法
01
2.说明
在“表格样式”对话框中可以设置表格的方向、表头、数据、边框、表格特性、文字特性等。
任务 零件图图框、文本与表格的绘制
01
四、表格的绘制
设置完表格样式后,即可根据该表格样式创建表格,并输入相应表格内容。
任务 零件图图框、文本与表格的绘制
(2)功能区:“表格”按钮 。
(3)命令行:TABLE(简化命令:TB)。
(1)菜单栏:“绘图(D)”→“表格”。
1.命令调用方法
01
2.说明
执行“表格”命令后,将打开“插
入表格”对话框,如图11-3所示,在其
中即可创建表格。在创建表格之前,首
先将需要使用的表格样式置为当前样
式。除了可以在“表格样式”对话框
中选择相应的表格样式外,还可以在
“样式”工具栏的“表格样式控制器”
下拉列表框中选择所需的表格样式,然后单击“确定”按钮。
任务 零件图图框、文本与表格的绘制
01
五、文件打印
任务 零件图图框、文本与表格的绘制
1.命令调用方法
(2)菜单栏:“文件(F)”→“打印(P)”。
(3)命令行:PLOT。
(4)快捷命令:Ctrl+P。
(1)快速访问工具栏:“打印”按钮 。
01
2.说明
执行“打印”命令之后,系统打开“打印-模型”对话框,如图11-4所示,在其中设置打印参数后单击“确定”按钮即可打印。
任务 零件图图框、文本与表格的绘制
01
六、调节盘零件图绘制实例
绘制图11-5所示的调节盘零件图。
任务 零件图图框、文本与表格的绘制
01
1.分析图形
调节盘零件图包括主视图和左视图两个视图,而主视图采用了全剖视图的形式来表达。零件图左下角注写了技术要求,右下角是标题栏,提供了关于零件的一些信息。本实例除了图形绘制之外,还涉及图框和标题栏的绘制、文字的输入等。根据零件图的相关尺寸,确定本例的图纸幅面为 A4。
任务 零件图图框、文本与表格的绘制
01
2.绘制步骤
第一步:设置绘图环境,操作过程略。
第二步:将当前图层调整为“0图层”,
以坐标原点为起点,绘制297×210的矩形
并使用“分解”命令将其分解,使其成为
四条线段,如图11-6所示。
任务 零件图图框、文本与表格的绘制
01
第三步:将当前图层调整为“轮廓”图层,使用“偏移”命令分别对四条线段进行偏移,尺寸如图11-7所示。
任务 零件图图框、文本与表格的绘制
01
第四步:使用“修剪”命令或者“删除”命令对多余的线段进行修剪,效果如图11-8所示。至此图框即绘制完成。
任务 零件图图框、文本与表格的绘制
01
第五步:创建“工程字”文字样式。
(1)执行“文字样式”命令,打开“文字样式”对话框。
(2)单击“新建”按钮,打开“新建文字样式”对话框,在“样式名”文本框中输入“工程字”,单击“确定”按钮,如图11-9所示。
任务 零件图图框、文本与表格的绘制
01
(3)在“SHX字体”下拉列表框中选择“gbeitc.shx”字体,选中“使用大字体”复选框;在“大字体”下拉列表框中选择“gbcbig.shx”大字体,其余设置采用默认值,如图11-10所示。
任务 零件图图框、文本与表格的绘制
01
(4)单击“应用”按钮,确认“工程字”文字样式的设置,如图11-11所示。
任务 零件图图框、文本与表格的绘制
01
第六步:创建“长仿宋字”文字样式。
(1)再次单击“新建”按钮,打开“新建文字样式”对话框,在“样式名”文本框中输入“长仿宋字”,如图11-12所示。
任务 零件图图框、文本与表格的绘制
01
(2)单击“确定”按钮,返回“文字样式”对话框。
(3)取消选中“使用大字体”复选框,在“字体名”下拉列表框中选择“仿宋_GB2312”字体,在“宽度因子”文本框内输入“0.7000”,其余选项采用默认值,如图11-13所示。
(4)单击“应用”按钮,确认“长仿宋字”文字样式的设置。
(5)单击“关闭”按钮,关闭对话框,结束文字样式设置。
任务 零件图图框、文本与表格的绘制
01
任务 零件图图框、文本与表格的绘制
01
第七步:创建标题栏表格样式。
(1)执行“表格样式”命令,打开“表格样式”对话框,如图11-14所示。
任务 零件图图框、文本与表格的绘制
01
(2)单击“新建”按钮,打开“创建新的表格样式”对话框,在“新样式名”文本框中输入“标题栏”,如图11-15所示。
任务 零件图图框、文本与表格的绘制
01
(3)单击“继续”按钮,打开“新建表格样式:标题栏”对话框,在“常规”选项卡中进行设置,如图11-16所示。
任务 零件图图框、文本与表格的绘制
01
(4)在“文字”选项卡中进行设置,如图11-17所示。
任务 零件图图框、文本与表格的绘制
01
(5)在“边框”选项卡中进行设置,如图11-18所示。
任务 零件图图框、文本与表格的绘制
01
注意:
任务 零件图图框、文本与表格的绘制
3)将“线宽”调整为默认。
4)单击“内边框”按钮 。
1)将“线宽”调整为0.30mm。
2)单击“外边框”按钮 。
01
(6)单击“确定”按钮,完成“标题栏”表格样式的设置,并返回“表格样式”对话框,如图11-19所示。
(7)单击“置为当前”按钮,将
“标题栏”表格样式置为当前样式,
然后单击“关闭”按钮,退出表格
样式的设置。
任务 零件图图框、文本与表格的绘制
01
第八步:绘制标题栏。
(1)执行“表格”命令,打开
“插入表格”对话框,在该对话
框中进行设置,如图11-20所示。
任务 零件图图框、文本与表格的绘制
01
(2)单击“确定”按钮,命令行提示“指定插入点”,在绘图区空白处任意单击一点,确定标题栏的位置。绘制出的标题栏如图11-21所示。
(3)在绘图区任意空白处单击鼠标左键,退出文字格式,如图11-22所示。
任务 零件图图框、文本与表格的绘制
01
(4)选中第二列,右击鼠标,打开快捷菜单,选择“特性”选项,打开“特性”对话框,将“单元宽度”值更改为35,按“回车”键确定,如图11-23所示。
任务 零件图图框、文本与表格的绘制
01
(5)采用同样的方法,将第三列“单元宽度”值更改为20,将第五列“单元宽度”值更改为35,将第六列“单元宽度”值更改为60,如图11-24所示。
任务 零件图图框、文本与表格的绘制
01
(6)合并单元格。
1)选中第四列和第五列的第一个单元格,如图11-25所示。
任务 零件图图框、文本与表格的绘制
01
2)右击鼠标,执行“合并单元”→“按行”快捷菜单命令即可,如图11-26所示。
3)同理,合并第三行第四、五列的单元格,如图11-27所示。
任务 零件图图框、文本与表格的绘制
01
(7)使用“移动”命令将标题栏移动至图框中,如图11-28所示。
任务 零件图图框、文本与表格的绘制
01
第九步:输入文字。
(1)双击第一个单元格,系统功能区打开“文字编辑器”选项卡,如图11-29所示。由于之前设置文字样式时已经把“长仿宋字”设置为当前样式,因而系统自动选择“长仿宋字”文字样式,字高为4.5。将字体颜色更改为“蓝色”,其余保持默认设置。
任务 零件图图框、文本与表格的绘制
01
(2)设置完成后输入“设计”两个文字,单击“确定”按钮,完成第一个单元格文字的输入,如图11-30所示。
(3)同理,输入其余单元格的文字,如图11-31所示。
任务 零件图图框、文本与表格的绘制
01
(4)单击第一行第四列的单元格,如图11-32所示。
(5)右击鼠标,在弹出的快捷菜单中选择“数据格式…”,系统将打开“表格单元格式”对话框,如图11-33所示。
任务 零件图图框、文本与表格的绘制
01
(6)在“数据类型”选项区中选择“文字”,在“格式”选项区中选择“(无)”,单击“确定”按钮,完成设置,如图11-34所示。
(7)对第二行第五列、第三行第五列单元格
执行同样的操作,如图11-35所示。
任务 零件图图框、文本与表格的绘制
01
(8)依次双击以上三个单元格,输入数字,完成标题栏文字的注写,如图11-36所示。
任务 零件图图框、文本与表格的绘制
注意:当在单元格直接输入“1︰1”时,系统单元格数据格式自动切换为“日期”格式,因此需要在输入比例之前先将单元格数据格式调整为“文字”格式。
01
第十步:使用“多行文字”命令，通过“文字编辑器”选项卡将文字高度设置为5,然后完成技术要求相关文字的输入,如图11-37所示。
任务 零件图图框、文本与表格的绘制
01
标题栏和技术要求输入完成后的效果如图11-38所示。
任务 零件图图框、文本与表格的绘制
01
第十一步:综合使用各种绘图和编辑命令,绘制调节盘零件图,如图11-39所示。
任务 零件图图框、文本与表格的绘制
01
第十二步:生成PDF文件。
(1)执行“打印”命令,打开“打印-
模型”对话框,如图11-40所示。
任务 零件图图框、文本与表格的绘制
01
(2)在“打印-模型”对话框中设置打印参数,如图11-41所示。
任务 零件图图框、文本与表格的绘制
01
(3)设置完成后，单击“特性”按钮，打开“绘图仪配置编辑器”对话框，如图11-42所示。
任务 零件图图框、文本与表格的绘制
01
(4)单击“修改标准图纸尺寸(可
打印区域)”按钮,在“修改标准图纸
尺寸”下拉列表框中选中“ISOA4
(297.00×210.00)”,单击右侧的“修
改”按钮,打开“自定义图纸尺寸-可
打印区域”对话框,将上、下、左、右
的值均改为0,如图11-43所示。
任务 零件图图框、文本与表格的绘制
01
(5)单击“下一步”按钮,此时可以设置自定义图纸的文件名,如图11-44所示,如果不用更改,就直接单击“下一步”按钮。
任务 零件图图框、文本与表格的绘制
01
(6)系统弹出“自定义图纸尺寸-完成”对话框,如图11-45所示。
任务 零件图图框、文本与表格的绘制
01
(7)单击“完成”按钮,返回“绘图仪配置编辑器”对话框,如图11-46所示。
任务 零件图图框、文本与表格的绘制
01
(8)单击“确定”按钮,打开“修改打印机配置文件”对话框,如图11-47所示。
任务 零件图图框、文本与表格的绘制
01
(9)单击“确定”按钮,返回“打印-模型”对话框,如图11-48所示。
任务 零件图图框、文本与表格的绘制
01
(10)设置完成后,单击 按钮,
回到绘图区,先用鼠标点选图纸边框(最
外边的细实线)的左上角点,然后移动光标
到图纸边框右下角并单击左键,回到“打
印-模型”对话框。
(11)单击“确定”按钮后,系统打开
“浏览打印文件”对话框,如图11-49所
示,在“文件名”文本框中输入需要保存的文件名。
任务 零件图图框、文本与表格的绘制
01
(12)单击“保存”按钮,系统会弹出“打印作业进度”对话框,如图11-50所示,等待该对话框进度条运行完成之后,即可在用户指定的路径中找到之前保存的PDF文件。
生成的PDF文件图标如图11-51所示。
任务 零件图图框、文本与表格的绘制
01
打开的“调节盘”PDF文件如图11-52所示。
任务 零件图图框、文本与表格的绘制
谢谢观看
