项目十 三视图的绘制
目录
组合体三视图的绘制
01

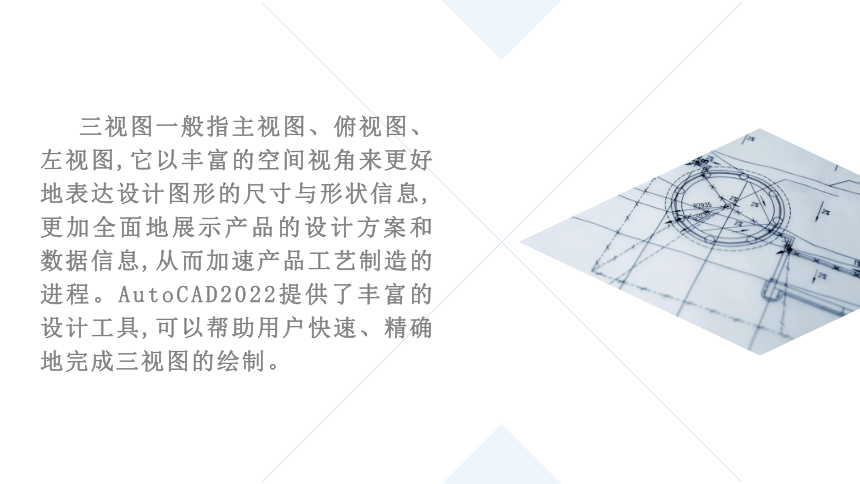

三视图一般指主视图、俯视图、左视图,它以丰富的空间视角来更好地表达设计图形的尺寸与形状信息,更加全面地展示产品的设计方案和数据信息,从而加速产品工艺制造的进程。AutoCAD2022提供了丰富的设计工具,可以帮助用户快速、精确地完成三视图的绘制。
任务 组合体三视图的绘制
1
01

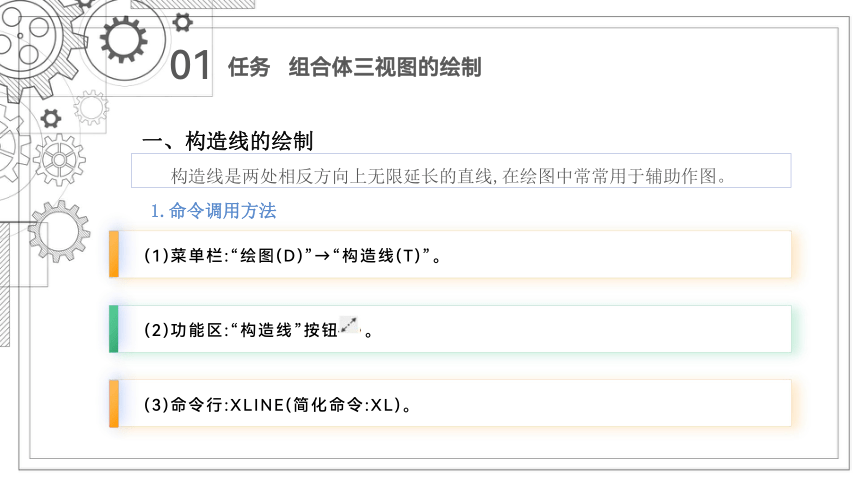

一、构造线的绘制
构造线是两处相反方向上无限延长的直线,在绘图中常常用于辅助作图。
任务 组合体三视图的绘制
(2)功能区:“构造线”按钮 。
(3)命令行:XLINE(简化命令:XL)。
(1)菜单栏:“绘图(D)”→“构造线(T)”。
1.命令调用方法
01

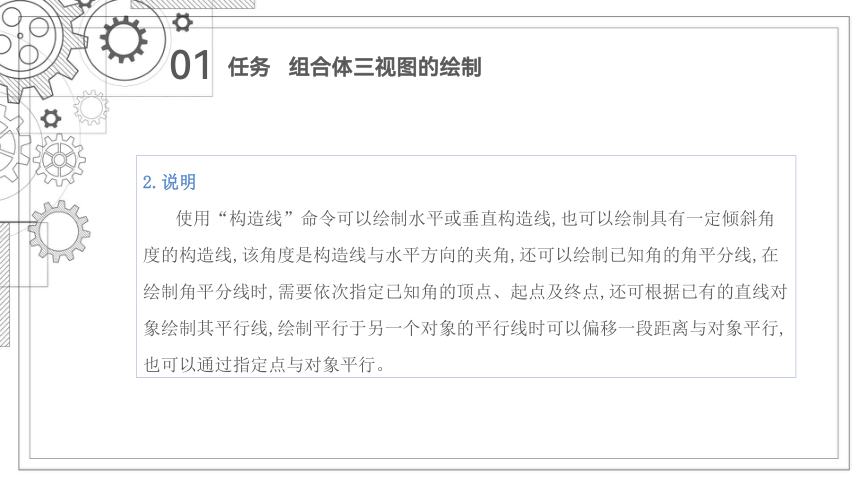

2.说明
使用“构造线”命令可以绘制水平或垂直构造线,也可以绘制具有一定倾斜角度的构造线,该角度是构造线与水平方向的夹角,还可以绘制已知角的角平分线,在绘制角平分线时,需要依次指定已知角的顶点、起点及终点,还可根据已有的直线对象绘制其平行线,绘制平行于另一个对象的平行线时可以偏移一段距离与对象平行,也可以通过指定点与对象平行。
任务 组合体三视图的绘制
01

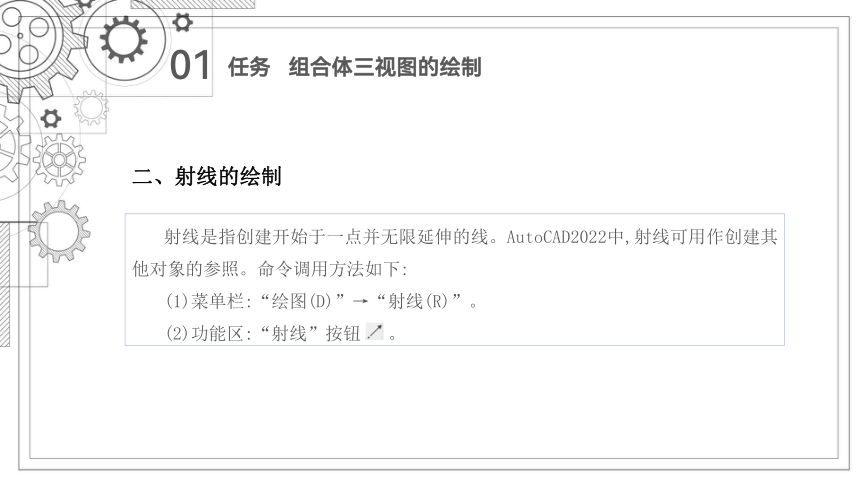

二、射线的绘制
射线是指创建开始于一点并无限延伸的线。AutoCAD2022中,射线可用作创建其他对象的参照。命令调用方法如下:
(1)菜单栏:“绘图(D)”→“射线(R)”。
(2)功能区:“射线”按钮 。
任务 组合体三视图的绘制
01
三、组合体三视图绘制实例

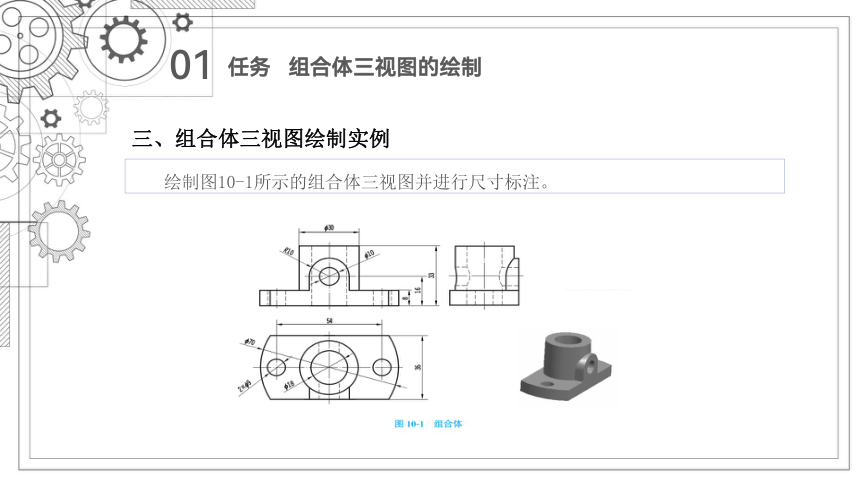

绘制图10-1所示的组合体三视图并进行尺寸标注。
任务 组合体三视图的绘制
01

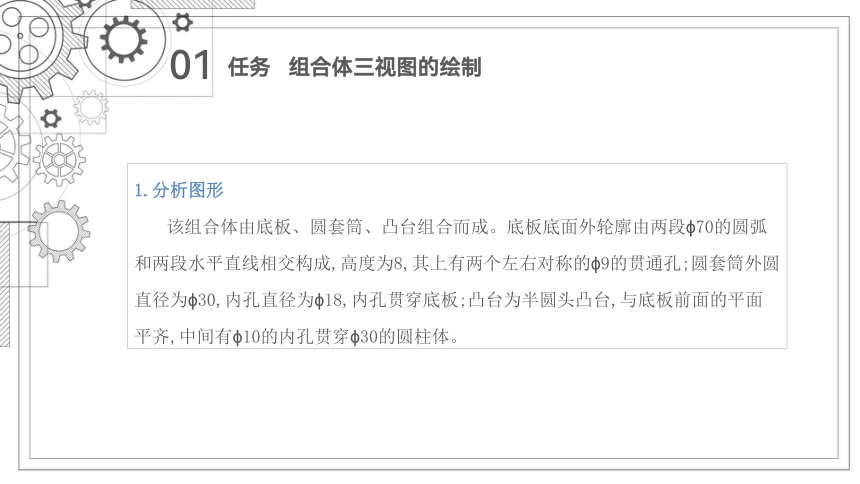

1.分析图形
该组合体由底板、圆套筒、凸台组合而成。底板底面外轮廓由两段 70的圆弧和两段水平直线相交构成,高度为8,其上有两个左右对称的 9的贯通孔;圆套筒外圆直径为 30,内孔直径为 18,内孔贯穿底板;凸台为半圆头凸台,与底板前面的平面平齐,中间有 10的内孔贯穿 30的圆柱体。
任务 组合体三视图的绘制
01

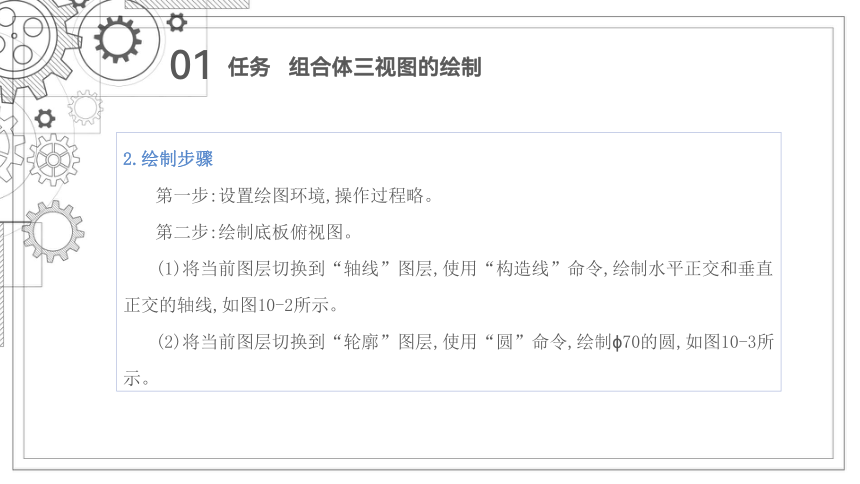

2.绘制步骤
第一步:设置绘图环境,操作过程略。
第二步:绘制底板俯视图。

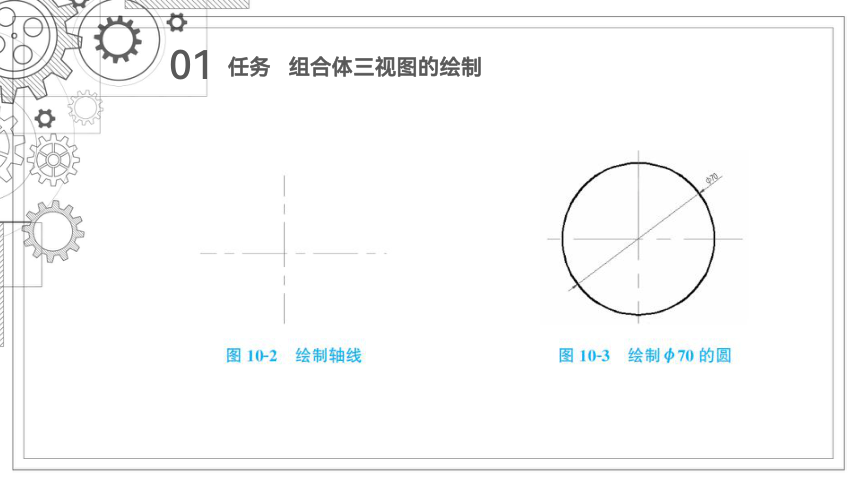

(1)将当前图层切换到“轴线”图层,使用“构造线”命令,绘制水平正交和垂直正交的轴线,如图10-2所示。
(2)将当前图层切换到“轮廓”图层,使用“圆”命令,绘制 70的圆,如图10-3所示。
任务 组合体三视图的绘制
01
任务 组合体三视图的绘制
01

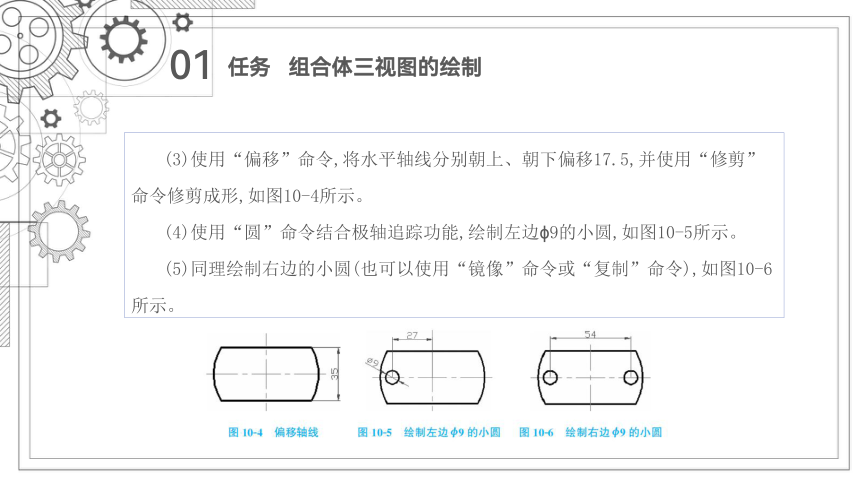

(3)使用“偏移”命令,将水平轴线分别朝上、朝下偏移17.5,并使用“修剪”命令修剪成形,如图10-4所示。
(4)使用“圆”命令结合极轴追踪功能,绘制左边 9的小圆,如图10-5所示。
(5)同理绘制右边的小圆(也可以使用“镜像”命令或“复制”命令),如图10-6所示。
任务 组合体三视图的绘制
01
第三步:绘制底板主视图。
(1)使用“射线”命令分别通过点1、点2绘制一条垂直向上的线条,用以保证主、俯视图长对正,如图10-7所示。
任务 组合体三视图的绘制
01
(2)使用“直线”命令,或者使用“直线”命令结合“偏移”命令完成底板主视图的绘制,如图10-8所示。
任务 组合体三视图的绘制
注意:①主视图和俯视图之间的距离没有规定,因此位置可以自由安排。
②底板的主视图由四段直线组成。主视图的位置确定之后,可以使用“直线”命令,根据尺寸直接画出,也可以只画两条水平线,然后使用“修剪”命令将多余的射线修剪掉。
01
(3)使用“直线”命令,结合“极轴追踪”功能,绘制底板主视图左侧 9小圆的轮廓线、中心线和底板的转向轮廓线,如图10-9所示。
任务 组合体三视图的绘制任务 组合体三视图的绘制
01
(4)使用“修剪”命令清除多余的线段,修剪后的效果如图10-10所示。
主视图中 9小孔不可见,应该用虚线来表达。但是由于线段长度的问题,无法显示出来。可以通过修改线型的比例(默认线型比例为1,需要将线型比例改小)使其显示出虚线效果。
任务 组合体三视图的绘制
01
(5)使用“镜像”命令,将步骤(4)所绘的图形对象复制到右边,如图10-11所示。
任务 组合体三视图的绘制
01
第四步:使用“圆”命令,在俯视图绘制 30圆柱和 18通孔的投影,如图10-12所示。
任务 组合体三视图的绘制
01
第五步:在主视图绘制 30圆柱和 18通孔的投影。
(1)使用“直线”命令,结合“对象捕捉”以及“极轴追踪”功能绘制主视图上 30圆柱和 18通孔的投影,如图10-13所示。
任务 组合体三视图的绘制
01
(2)使用“修剪”命令或“删除”命令去掉多余的线段,如图10-14所示。
任务 组合体三视图的绘制
01
第六步:绘制凸台及 10通孔的主视图。
(1)使用“圆”命令,根据定位尺寸16绘制 20和 10两个圆,使用“直线”命令,绘制两条过 20圆左右两个象限点的铅垂线,如图10-15所示。
(2)使用“修剪”命令,修剪多余的线段,如图10-16所示。
任务 组合体三视图的绘制
01
第七步:绘制凸台及 10通孔的俯视图。
(1)使用“直线”命令,结合“对象捕捉”和“极轴追踪”功能绘制俯视图上凸台及 10通孔的轮廓线,如图10-17所示。
任务 组合体三视图的绘制
01
(2)使用“修剪”命令,修剪多余的线段,如图10-18所示。
任务 组合体三视图的绘制
01
第八步:绘制左视图。
(1)使用“旋转”命令中的复制模式将俯视图旋转并复制在右侧,如图10-19所示。
任务 组合体三视图的绘制
01
注意:旋转并复制俯视图的目的是满足三视图投影规律中的“宽相等”,也可以利用45°斜线绘制左视图,如图10-20所示,同样可以满足俯、左视图“宽相等”的要求。
任务 组合体三视图的绘制
01
(2)使用“移动”命令,将旋转并复制后的俯视图移动到适当位置,如图10-21所示。
任务 组合体三视图的绘制
01
(3)使用“直线”命令,结合“极轴追踪”和“对象捕捉”功能确定左视图的位置,如图10-22所示。
任务 组合体三视图的绘制
01
(4)使用“直线”命令绘制底板的左视图,如图10-23所示。
任务 组合体三视图的绘制
01
(5)使用“直线”命令绘制铅垂圆柱和 18通孔的左视图。根据回转面的投影特性,也可以使用“复制”命令将主视图中的铅垂圆柱和 18通孔的投影直接复制到左视图中,如图10-24所示。
任务 组合体三视图的绘制
01
(6)使用“直线”命令,结合
“极轴追踪”和“对象捕捉”功
能绘制凸台的左视图,如图10-25
所示。
任务 组合体三视图的绘制
01
(7)使用“修剪”命令修剪多余的
线段,并使用“直线”命令绘制左视图
的轴线,如图10-26所示。
任务 组合体三视图的绘制
01
第九步:绘制相贯线。
(1)使用“直线”命令,结合
“极轴追踪”“对象捕捉”功能
绘制相应的辅助线,如图10-27所示。
任务 组合体三视图的绘制
01
(2)使用“圆弧”命令中的“三点圆弧”
方式,分别绘制编号为1、2、3处圆弧的相贯
线;使用“圆弧”命令中的“起点,端点,半
径”方式(半径为R15),绘制编号为4处的相
贯线,如图10-28所示。
任务 组合体三视图的绘制
01
(3)综合运用“修剪”“删除”“直
线”等命令,补画漏线,删除多余的线段,
完善图形,如图10-29所示。
任务 组合体三视图的绘制
01
第十步:用鼠标选中所有的轴线和虚线,单击鼠标右键,选择“特性”选项,如图10-30所示,在打开的“特性”对话框中调整轴线和虚线的线型比例。本例将“线型比例”更改为0.2,效果如图10-31所示。
任务 组合体三视图的绘制
01
任务 组合体三视图的绘制
谢谢观看
