项目九 阵列、镜像、旋转复制
目录
半圆头底板的绘制(阵列复制)
01
手柄的绘制(镜像复制)
02
斜板的绘制(旋转复制)
03
本项目将介绍复制类命令。使用这些复制类命令可以方便地绘制、编辑图形。
任务三 斜板的绘制(旋转复制)
3
03

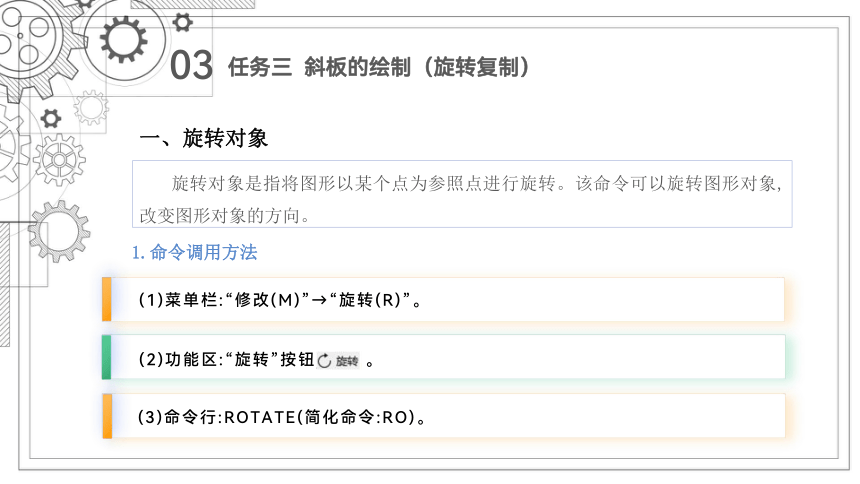

一、旋转对象
旋转对象是指将图形以某个点为参照点进行旋转。该命令可以旋转图形对象,改变图形对象的方向。
任务三 斜板的绘制（旋转复制）
(2)功能区:“旋转”按钮 。
(3)命令行:ROTATE(简化命令:RO)。
(1)菜单栏:“修改(M)”→“旋转(R)”。
1.命令调用方法
03
2.旋转方式
(1)指定角度旋转对象。

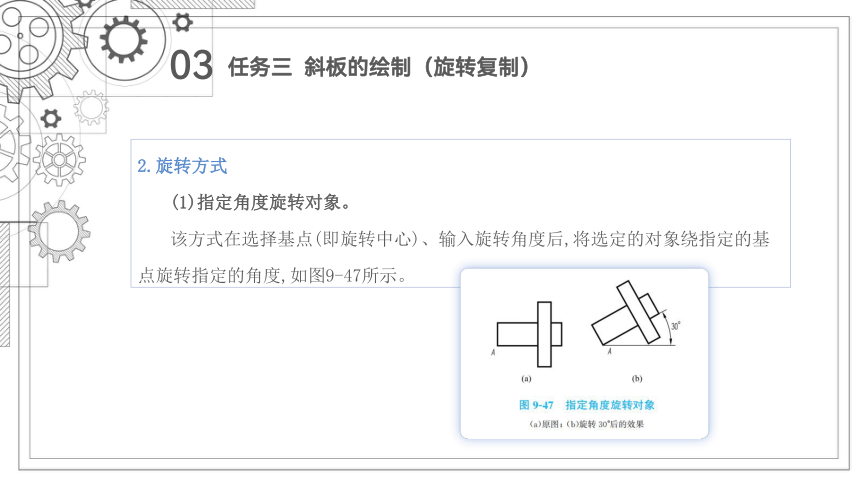

该方式在选择基点(即旋转中心)、输入旋转角度后,将选定的对象绕指定的基点旋转指定的角度,如图9-47所示。
任务三 斜板的绘制（旋转复制）
03

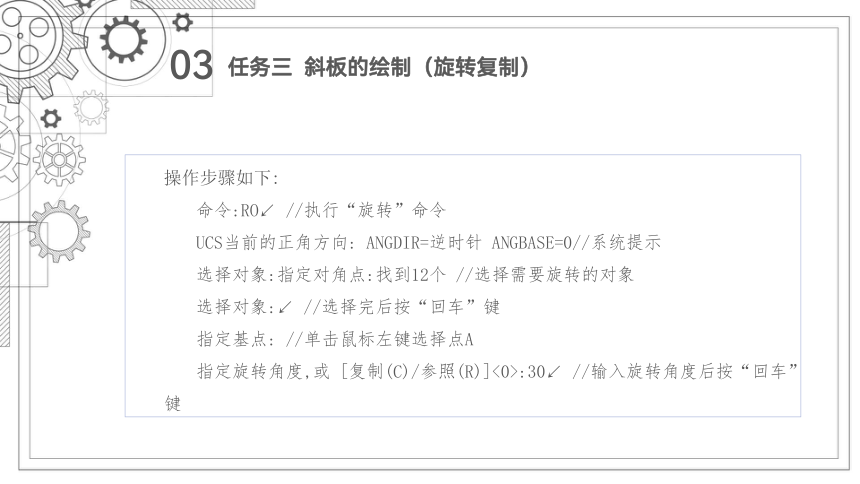

操作步骤如下:
命令:RO↙ //执行“旋转”命令
UCS当前的正角方向: ANGDIR=逆时针 ANGBASE=0//系统提示
选择对象:指定对角点:找到12个 //选择需要旋转的对象
选择对象:↙ //选择完后按“回车”键
指定基点: //单击鼠标左键选择点A
指定旋转角度,或 [复制(C)/参照(R)]<0>:30↙ //输入旋转角度后按“回车”键
任务三 斜板的绘制（旋转复制）
03
(2)旋转并复制对象。

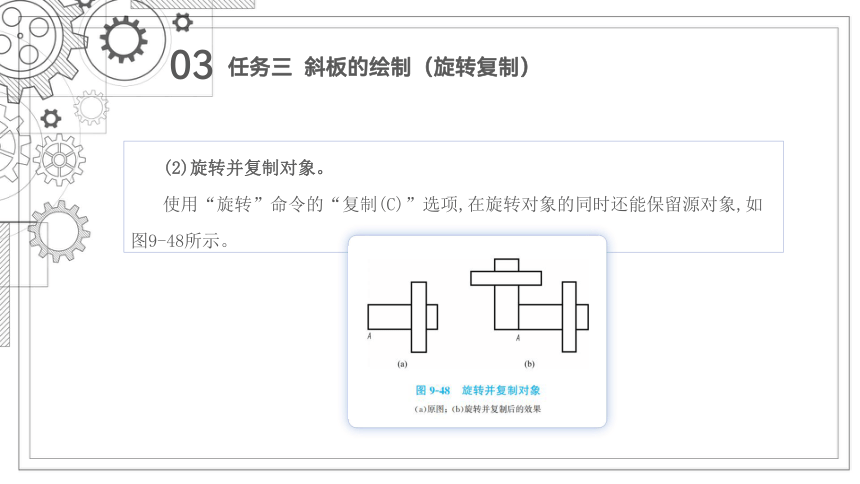

使用“旋转”命令的“复制(C)”选项,在旋转对象的同时还能保留源对象,如图9-48所示。
任务三 斜板的绘制（旋转复制）
03

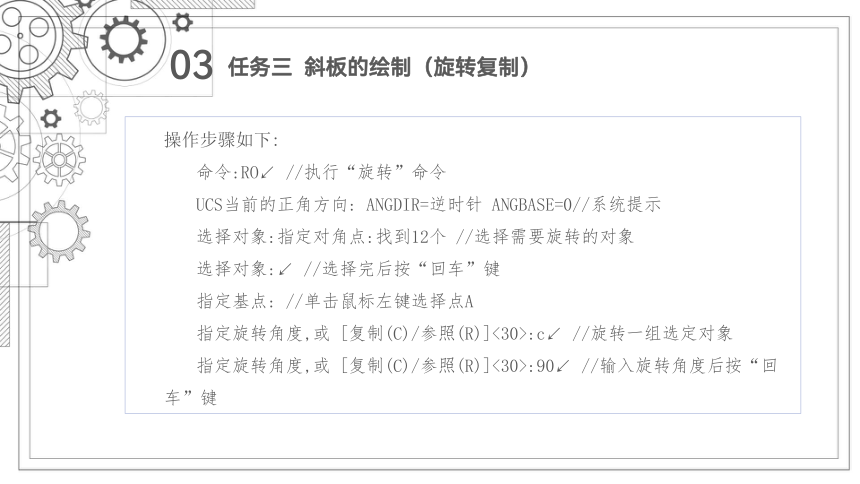

操作步骤如下:
命令:RO↙ //执行“旋转”命令
UCS当前的正角方向: ANGDIR=逆时针 ANGBASE=0//系统提示
选择对象:指定对角点:找到12个 //选择需要旋转的对象
选择对象:↙ //选择完后按“回车”键
指定基点: //单击鼠标左键选择点A
指定旋转角度,或 [复制(C)/参照(R)]<30>:c↙ //旋转一组选定对象
指定旋转角度,或 [复制(C)/参照(R)]<30>:90↙ //输入旋转角度后按“回车”键
任务三 斜板的绘制（旋转复制）
03
(3)参照方式旋转对象。

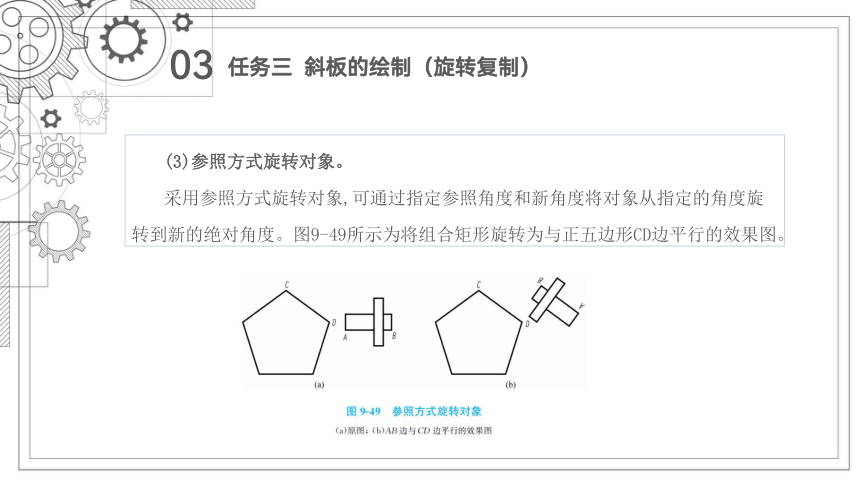

采用参照方式旋转对象,可通过指定参照角度和新角度将对象从指定的角度旋转到新的绝对角度。图9-49所示为将组合矩形旋转为与正五边形CD边平行的效果图。
任务三 斜板的绘制（旋转复制）
03
操作步骤如下:

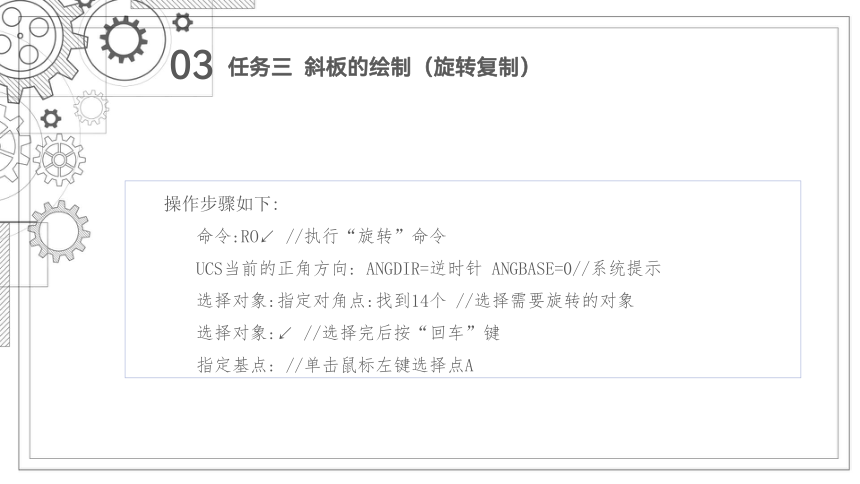

命令:RO↙ //执行“旋转”命令
UCS当前的正角方向: ANGDIR=逆时针 ANGBASE=0//系统提示
选择对象:指定对角点:找到14个 //选择需要旋转的对象
选择对象:↙ //选择完后按“回车”键
指定基点: //单击鼠标左键选择点A
任务三 斜板的绘制（旋转复制）
03

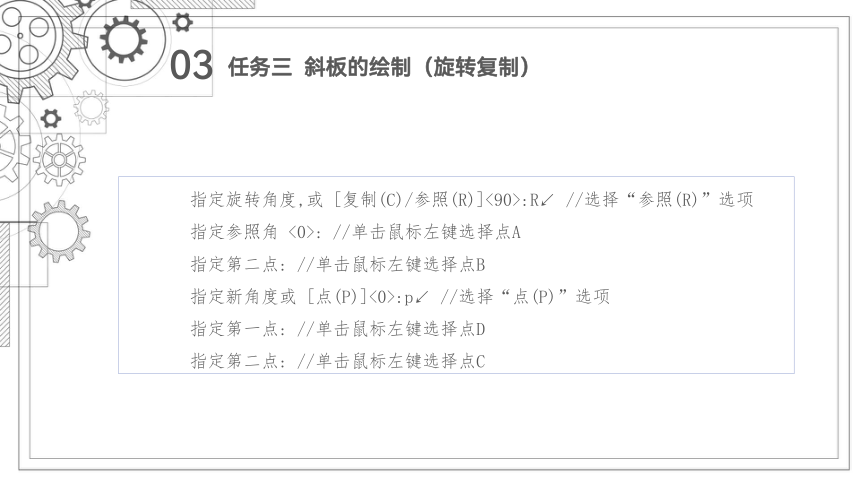

指定旋转角度,或 [复制(C)/参照(R)]<90>:R↙ //选择“参照(R)”选项
指定参照角 <0>: //单击鼠标左键选择点A
指定第二点: //单击鼠标左键选择点B
指定新角度或 [点(P)]<0>:p↙ //选择“点(P)”选项
指定第一点: //单击鼠标左键选择点D
指定第二点: //单击鼠标左键选择点C
任务三 斜板的绘制（旋转复制）
03
二、对齐对象
“对齐”命令可以同时移动、旋转一个图形对象,使之与另一个图形对齐。
任务三 斜板的绘制（旋转复制）
(2)功能区:“对齐”按钮 。
(3)命令行:ALIGN(简化命令:AL)。
(1)菜单栏:“修改(M)”→“三维操作(3)”→“对齐(L)”。
1.命令调用方法
03
2.对齐方式
(1)使用一对点对齐图形对象。
使用一对点(源点、目标点)可以将选择的图形对象从源位置移动至目标位置,相当于使用一次“移动”命令,如图9-50所示。
任务三 斜板的绘制（旋转复制）
03
操作步骤如下:
命令:AL↙ //执行“对齐”命令
选择对象:找到1个 //选择需要对齐的对象
选择对象:↙ //选择完后按“回车”键
指定第一个源点: //单击鼠标左键选择点A
指定第一个目标点: //单击鼠标左键选择点1
指定第二个源点:↙ //按“回车”键结束命令
任务三 斜板的绘制（旋转复制）
03
(2)使用两对点对齐图形对象。
使用两对点可以将选定的图形对象移动、旋转以及缩放,如图9-51所示。
任务三 斜板的绘制（旋转复制）
03
操作步骤如下:
命令:AL↙ //执行“对齐”命令
选择对象:找到3个 //选择需要对齐的对象
选择对象:↙ //选择完后按“回车”键
指定第一个源点: //单击鼠标左键选择点A
指定第一个目标点: //单击鼠标左键选择点2
指定第二个源点: //单击鼠标左键选择点B
指定第二个目标点: //单击鼠标左键选择点1
指定第三个源点或 <继续>:↙ //按“回车”键结束点的选择
是否基于对齐点缩放对象 [是(Y)/否(N)]<否>:↙//按“回车”键结束命令
任务三 斜板的绘制（旋转复制）
03
(3)使用三对点对齐图形对象。
使用三对点可以在三维空间移动、旋转所选定的图形对象,使之与其他图形对象对齐,如图9-52所示。
任务三 斜板的绘制（旋转复制）
03
操作步骤如下:
命令:AL↙ //执行“对齐”命令
选择对象:找到1个 //选择需要对齐的对象
选择对象:↙ //选择完后按“回车”键
指定第一个源点: //单击鼠标左键选择点A
指定第一个目标点: //单击鼠标左键选择点1
指定第二个源点: //单击鼠标左键选择点B
指定第二个目标点: //单击鼠标左键选择点2
指定第三个源点或 <继续>: //单击鼠标左键选择点C
指定第三个目标点: //单击鼠标左键选择点3
任务三 斜板的绘制（旋转复制）
03
三、斜板平面图绘制实例
绘制图9-53所示的斜板平面图。
任务三 斜板的绘制（旋转复制）
03
1.分析图形
该斜板平面图除了左右两边的圆之外,其余组成部分都是带角度的图形,绘制时第一种方法是先绘制好倾斜的定位轴线,然后直接利用定位轴线绘制倾斜图形,第二种方法是先绘制成正交图形,然后利用旋转或对齐功能将正交图形调整到需要的倾斜角度和位置。相对而言,第二种方法比第一种方法更快捷,且绘制方便。
任务三 斜板的绘制（旋转复制）
03
任务三 斜板的绘制（旋转复制）
2.绘制步骤
第一步:设置绘图环境,操作过程略。
第二步:将当前图层切换到“轴线”图层,使用“直线”命令绘制长为83的水平轴线,如图9-54所示。
第三步:将当前图层切换到“轮廓线”图层,使用“圆”命令,分别绘制 50、 20、R8、R15的圆各一个,如图9-55所示。
03
第四步:使用“复制”命令,将R8的圆朝左边复制一个,距离为30,如图9-56所示。
第五步:使用“直线”命令,分别绘制两个R8圆的切线, 50和R15两个圆的切线,如图9-57所示。
任务三 斜板的绘制（旋转复制）
03
第六步:使用“修剪”命令,将多余的线条修剪掉,并调整水平轴线位置使之超出R15圆轮廓。再将当前图层切换到“轴线”图层,为两个R8圆添加上垂直轴线,如图9-58所示。
第七步:使用“旋转”命令,将除 50、 20两个圆以外的所有图形对象旋60°,如图9-59所示。
任务三 斜板的绘制（旋转复制）
03
操作步骤如下:
命令:RO↙ //执行“旋转”命令
UCS当前的正角方向: ANGDIR=逆时针 ANGBASE=0//系统提示
选择对象:找到10个 //选择右半部分,建议用框交选择方式
选择对象:↙ //选择完后按“回车”键
指定基点: //单击鼠标左键选择 50的圆心
指定旋转角度,或 [复制(C)/参照(R)]<180>:60↙//输入旋转角度后按“回车”键
任务三 斜板的绘制（旋转复制）
03
第八步:使用“直线”命令,绘制长为150的水平轴线,如图9-60所示。
第九步:将当前图层切换到“轮廓线”图层,使用“圆命令”在水平轴线的右端点分别绘制 20、 40的圆,如图9-61所示。
任务三 斜板的绘制（旋转复制）
03
第十步:使用“直线”命令,绘制两条切线,如图9-62所示。
第十一步:使用“复制”命令,将倾斜的轴线复制到水平轴线的中点,也可以直接使用“直线”命令过水平轴线的中点绘制60°的斜线,如图9-63所示。
任务三 斜板的绘制（旋转复制）
03
第十二步:使用“矩形”或者“直线”命令,在旁边按正交方式绘制矩形组合体,如图9-64所示。
第十三步:使用“对齐”命令,将矩形组合体对齐到指定位置,如图9-65所示。
任务三 斜板的绘制（旋转复制）
03
操作步骤如下:
命令:AL↙ //执行“对齐”命令
选择对象:找到12个 //选择矩形体
选择对象:↙ //选择完后按“回车”键
指定第一个源点: //单击鼠标左键选择点A
指定第一个目标点: //单击鼠标左键选择点1
指定第二个源点: //单击鼠标左键选择点B
指定第二个目标点: //单击鼠标左键选择点2
指定第三个源点或 <继续>: //单击鼠标左键选择点C
指定第三个目标点: //单击鼠标左键选择点3
任务三 斜板的绘制（旋转复制）
03
注意:在此步骤中,如果使用两对点去对齐矩形组合体,该组合体的水平轴线将与60°倾斜轴线重合,而垂直线与60°倾斜轴线垂直,却不与R15与 40圆的切线重合,因此需要增加一对点来确保矩形组合体的上边线与R15与 40圆的切线重合,如图9-66所示。
任务三 斜板的绘制（旋转复制）
03
第十四步:将当前图层切换到“轴线”图层,使用“直线”命令,以 50圆心向左绘制一条水平轴线使之超出 50圆轮廓线。补齐 50圆和 40圆的垂直轴线,如图9-67所示。
第十五步:将当前图层切换到“轮廓线”图层,使用“偏移”命令将补画的水平轴线和垂直轴线分别按图示的尺寸进行偏移,如图9-68所示。
任务三 斜板的绘制（旋转复制）
03
第十六步:使用“修剪”命令并配合“删除”命令,将多余的线条清除掉,如图9-69所示。
第十七步:使用“旋转”命令,将上一步所绘线条连同轴线一起旋转29°,如图9-70所示。
任务三 斜板的绘制（旋转复制）
